RiverRidge Danbury 06-167 Assembly Instructions Manual

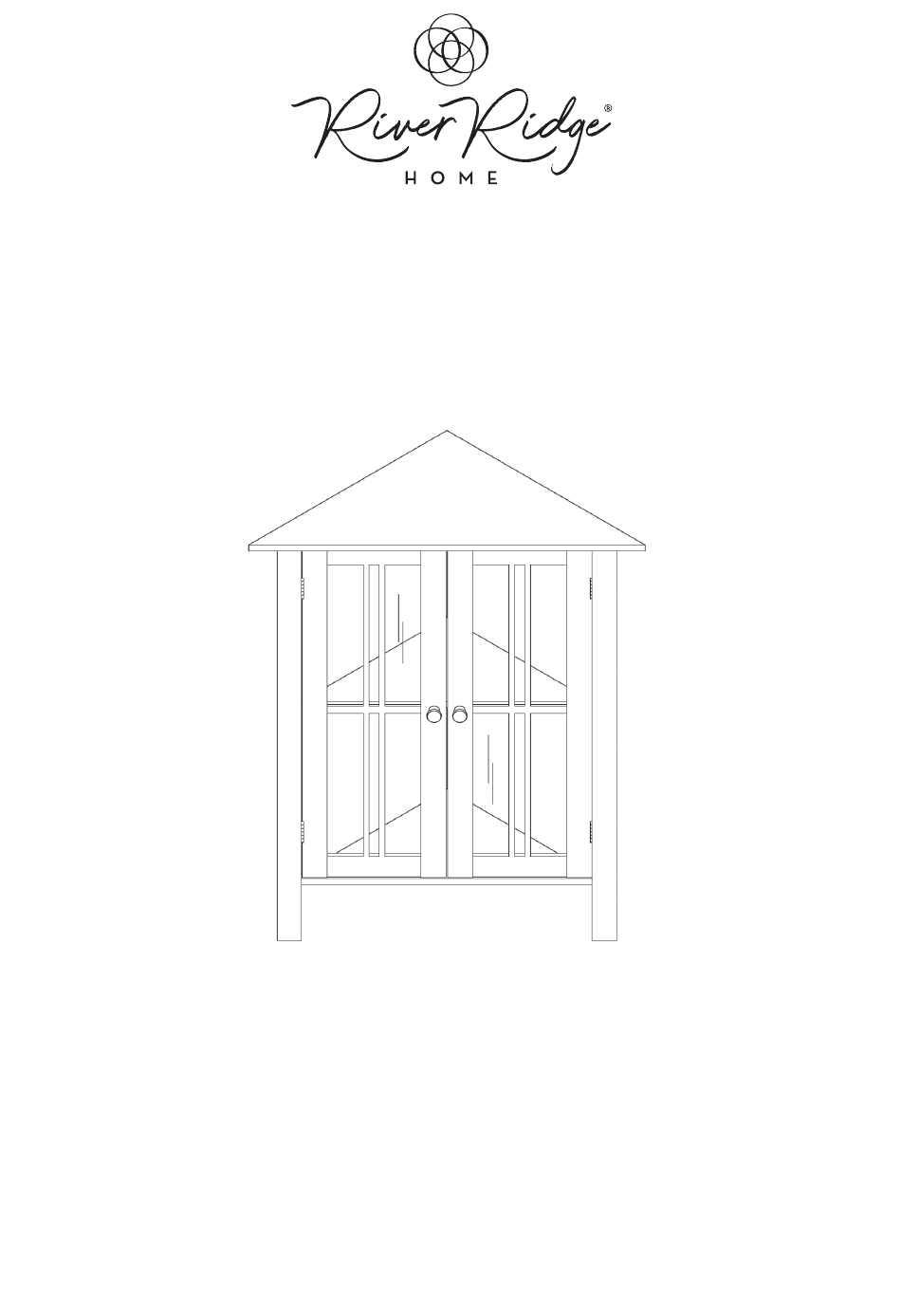

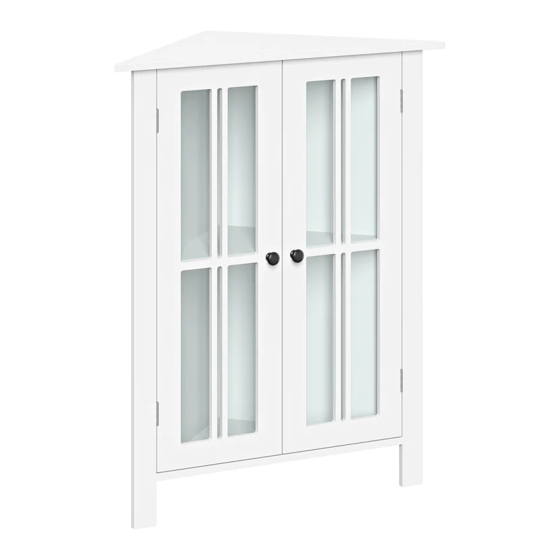

Two-door corner cabinet
Hide thumbs

Advertisement

Quick Links

Download this manual
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge
®
Danbury Two-Door Corner Cabinet
®
Gabinete esquinero de dos puertas Danbury RiverRidge
Armoire d'angle à deux portes Danbury RiverRidge
®
®
Zweitürige RiverRidge
-Eckvitrine Danbury
06-167 - White, Blanco, Blanc, Weiß
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

Advertisement

loading

Related Manuals for RiverRidge Danbury 06-167

Summary of Contents for RiverRidge Danbury 06-167

  • Page 1 INSTRUCCIONES DE ENSAMBLAJE INSTRUCTIONS D’ASSEMBLAGE MONTAGEANLEITUNGEN RiverRidge ® Danbury Two-Door Corner Cabinet ® Gabinete esquinero de dos puertas Danbury RiverRidge Armoire d’angle à deux portes Danbury RiverRidge ® ® Zweitürige RiverRidge -Eckvitrine Danbury 06-167 - White, Blanco, Blanc, Weiß ®...
  • Page 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Page 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Page 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure pendant l’assemblage.
  • Page 5 WARNUNG MONTAGE DURCH ERWACHSENE ERFORDERLICH: Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher Verletzungsgefahr vom Produkt ferngehalten werden.

  • Page 6: Parts List

    PARTS LIST DESCRIPTION Top Board Left Side Panel Right Side Panel Bottom Board Shelf Left Door Right Door...
  • Page 7 PARTS LIST PARTS DESCRIPTION 14PCS Wood Dowel 4PCS Cam Bolt 2PCS Screw (2.5x14mm) Cam Lock 4PCS 18PCS Screw (3x12mm) 9PCS Screw (4x30mm) 4PCS Hinge 2PCS Machine Screw (4x16mm) 2PCS Magnet Plate 2PCS Screw (4x12mm) Magnet Plastic Anchor 2PCS 2PCS Screw (4x40mm) 2PCS Adjustable Anchor Bracket Knob (Polished Chrome)
  • Page 8 STEP 1 1. Insert 4 wood dowels (A) into wood dowel holes on shelf (5) and bottom board (4). 2. Attach shelf (5) and bottom board (4) to left side panel (2) by inserting wood dowels (A) into wood dowel holes on left side panel (2). 3.
  • Page 9 STEP 3 1. Screw 4 cam bolts (B) into cam bolt holes on top board (1). 2. Attach magnet (L) to top board (1) by inserting 2 screws (C) through holes on magnet (L), then tighten to top board (1). 3.
  • Page 10 STEP 5 1. Attach 2 hinges (G) to right door (7) by inserting 4 screws (E) through holes on hinges (G), then tighten to right door (7). 2. Attach 1 magnet plate (J) to right door (7) by inserting 1 screw (E) through hole on magnet plate (J), then tighten to right door (7).
  • Page 11 STEP 7 OPTION #1 DRYWALL WALL ANCHOR WITH SCREW OPTION #2 DRYWALL WOOD STUD SCREW ONLY Option #1: Securing to Drywall 1. Position cabinet against wall in desired location. Using a pencil, make 2 small marks on wall through holes on brackets (P). Move cabinet away from wall and screw 2 plastic anchors (M) into wall on pencil marks.

  • Page 12: Care Instructions

    ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose screws/parts. Take appropriate action necessary to correct hazards such as tightening of screws and taking any damaged parts away from children. WARNING Please make sure your item is secured to the wall, per assembly instructions. CARE INSTRUCTIONS: Wipe clean with a water dampened cloth.
  • Page 13 LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Tablero superior Panel izquierdo Panel derecho Tablero inferior Repisa Puerta izquierda Puerta derecha Pasador de madera Perno de anclaje Tornillo (2,5x14mm) Pestillo de leva Tornillo (3x12mm) Tornillo (4x30mm) Bisagra Tornillo para metales (4x16mm) Placa de imán Tornillo (4x12mm) Imán Anclaje plástico...
  • Page 14 PASO 1 1. Inserte 4 pasadores de madera (A) en los agujeros correspondientes de la repisa (5) y el tablero base (4). 2. Fije la repisa (5) y el tablero base (4) al tablero lateral izquierdo (2) insertando pasadores de madera (A) en los agujeros correspondientes del tablero lateral izquierdo (2).
  • Page 15 PASO 7 Opción n.º 1: Fijar a una pared de yeso 1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, realice 2 marcas pequeñas en la pared a través de los agujeros de los soportes (P). Aleje el gabinete de la pared y atornille 2 anclajes de plástico (M) en la pared sobre las marcas que realizó...
  • Page 16 LISTE DES PIÈCES Nº DESCRIPTION QTÉ Plaque supérieure Panneau latéral gauche Panneau latéral droit Plaque inférieure Étagère Porte gauche Porte droite Goujon en bois Vis de came Vis (2,5x14mm) Verrou de came Vis (3x12mm) Vis (4x30mm) Charnière Vis mécanique (4x16mm) Plaque magnétique Vis (4x12mm) Aimant...
  • Page 17 ÉTAPE 1 1. Insérez 4 chevilles à bois (A) dans les trous de chevilles sur l’étagère (5) et la planche inférieure (4). 2. Fixez l’étagère (5) et la planche inférieure (4) au panneau latéral gauche (2) en insérant des chevilles en bois (A) dans les trous de chevilles en bois du panneau latéral gauche (2). 3.

  • Page 18: Instructions D'entretien

    ÉTAPE 7 Option 1 : Fixation sur des cloisons sèches 1. Placez l’armoire contre le mur à l’endroit désiré. À l’aide d’un crayon, faites deux petites marques sur le mur à travers les trous des supports (P). Éloignez l’armoire du mur et vissez 2 ancrages en plastique (M) dans le mur sur les marques de crayon.
  • Page 19 TEILELISTE BESCHREIBUNG ANZ. Oberstes Brett Linkes Seitenteil Rechtes Seitenteil Unterstes Brett Regalboden Linke Tür Rechte Tür Holzdübel Korpusverbinder-Bolzen Schraube (2,5x14mm) Korpusverbinder-Exzentergehäuse Schraube (3x12mm) Schraube (4x30mm) Scharnier Maschinenschraube (4x16mm) Magnetplatte Schraube (4x12mm) Magnet Kunststoffdübel Schraube (4x40mm) Einstellbarer Ankerbügel Knauf (poliertes Chrom) Knauf (dunkelbronzefarben) FÜR DIE MONTAGE BENÖTIGTE WERKZEUGE: FLACH- UND KREUZSCHLITZSCHRAUBENDREHER (NICHT ENTHALTEN).
  • Page 20 SCHRITT 1 1. Setzen Sie 4 Holzdübel (A) in die Holzdübelbohrungen des Regalbodens (5) und des untersten Bretts (4) ein. 2. Bringen Sie den Regalboden (5) und das unterste Brett (4) am linken Seitenteil (2) an, indem Sie die Holzdübel (A) in die Holzdübelbohrungen des linken Seitenteils (2) einsetzen. 3.
  • Page 21 SCHRITT 7 Option 1: Befestigung an Trockenbauwand 1. Stellen Sie den Schrank an der Wand an der gewünschten Stelle auf. Machen Sie mit einem Bleistift durch die Löcher der Halterungen (P) 2 kleine Markierungen an der Wand. Entfernen Sie den Schrank von der Wand und schrauben Sie 2 Kunststoffdübel (M) an den Bleistiftmarkierungen in die Wand.
