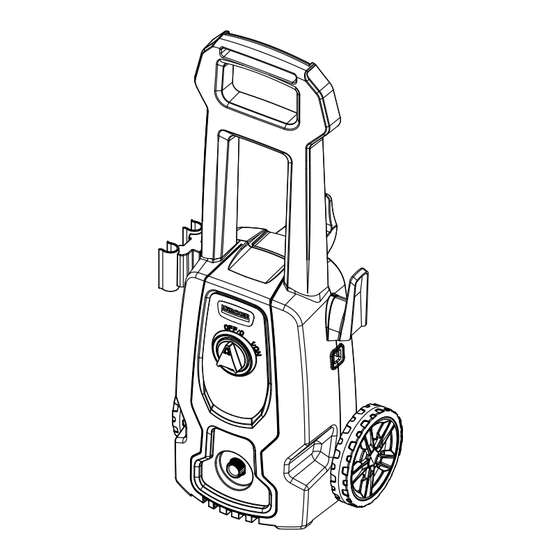

KÄRCHER COMPACTA
KÄRCHER PRACTICA BLACK
KÄRCHER WASH JET
Consumo de energía*
1. En operación:
Modelo: Kärcher Compacta - 933,6 Wh
2. En modo de espera: N/A
*Segun NOM (Norma Oficial Mexicana)
Español
2
English
22
9.356-503.0 / Rev.b

Advertisement

loading
Need help?

Need help?

Do you have a question about the COMPACTA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kärcher COMPACTA

Summary of Contents for Kärcher COMPACTA

  • Page 1 KÄRCHER COMPACTA Español KÄRCHER PRACTICA BLACK English KÄRCHER WASH JET Consumo de energía* 1. En operación: Modelo: Kärcher Compacta - 933,6 Wh 9.356-503.0 / Rev.b 2. En modo de espera: N/A *Segun NOM (Norma Oficial Mexicana)
  • Page 2 CONSEJOS DE SEGURIDAD IMPORTANTES Nunca apunte la boquilla de alta presión hacia personas o animales. Nunca beba alcohol ni consuma drogas cuando maneje la hidrolavadora de alta presión. Nunca maneje la hidrolavadora de alta presión mientras esté parado sobre el agua. Nunca toque el enchufe con las manos mojadas.
  • Page 3 ADVERTENCIA: Esta máquina ha sido desarrollada para utilizar el detergente suministrado o recomendado por el fabricante. El uso de otros agentes de limpieza o productos químicos puede afectar la seguridad de la máquina ADVERTENCIA: Los chorros de alta presión pueden ser peligrosos si se utilizan incorrectamente.
  • Page 4 - Si fuera necesario utilizar extensiones eléctricas, asegúrese de que los cables tengan el calibre adecuado: para cables de 1 a 10 metros de longitud, calibre 1,5 mm²; para cables de 10 a 30 metros, calibre 2,5 mm².- Los enchufes y los acoplamientos de la extensión eléctrica utilizados deben ser impermeables.
  • Page 5 PRECAUCIONES DE SEGURIDAD IMPORTANTES Lea todas las instrucciones antes de utilizar el producto. Conserve todas las instrucciones de seguridad. No utilice la hidrolavadora de alta presión si está cansado o bajo los efectos del alcohol o las drogas. Riesgo de accidentes o lesiones: no dirija el flujo de agua a alta presión hacia personas o animales.
  • Page 6 PRECAUCIONES GENERALES DE SEGURIDAD Dispositivo diseñado únicamente para uso residencial y en espacios abiertos. La manguera de alta presión puede presentar fugas debido al desgaste, abuso, fallas, etc. No utilice una manguera dañada. No utilice la hidrolavadora de alta presión en áreas cercanas a materiales combusti- bles, humos combustibles o polvo.
  • Page 7 SÍMBOLOS Las etiquetas en sus herramientas y en el manual pueden mostrar símbolos. Los símbolos representan información importante sobre el producto o instrucciones de uso. Indica un posible riesgo de lesiones. Construcción con doble aislamiento. No exponer a la lluvia ni utilizar en lugares húmedos. Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual de instrucciones original antes de utilizar este producto.
  • Page 8 MANTENIMIENTO DEL EQUIPO DE DOBLE AISLAMIENTO En un producto con doble aislamiento, se proporcionan dos sistemas de aislamiento en lugar de una puesta a tierra. No se proporciona ninguna puesta a tierra en un producto con doble aislamiento y no debe añadirse ningún medio de puesta a tierra al producto. El mantenimiento de un producto con doble aislamiento requiere extremo cuidado y conocimiento del sistema, y sólo debe ser realizado por un técnico de servicio autorizado.
  • Page 9 USO CORRECTO DE LA HIDROLAVADORA DE ALTA PRESIÓN ¡ESTA UNIDAD ESTÁ DISEÑADA PARA SER UTILIZADA SOLO CON AGUA FRÍA! NO UTILICE AGUA CALIENTE CON ESTA HIDROLAVADORA DE ALTA PRESIÓN. Utilice siempre la hidrolavadora de alta presión por debajo de la presión de fluido nominal de la hidrolavadora de alta presión.
  • Page 10 INSTRUCCIONES DE MONTAJE - KÄRCHER COMPACTA & KÄRCHER PRACTICA BLACK Desembalaje del aparato Después de abrir el embalaje, retire todas las piezas y compruebe en la siguiente lista qué componentes se incluyen: 1. Boquilla ajustable 2. Lanza de pulverización 3. Pistola de alta presión 4.
  • Page 11 INSTRUCCIONES DE MONTAJE - KÄRCHER WASH JET Desembalaje del aparato Después de abrir el embalaje, retire todas las piezas y compruebe en la siguiente lista qué componentes se incluyen: 1. Boquilla ajustable 2. Lanza de pulverización 3. Pistola de alta presión 4.
  • Page 12 2. Montaje de la manija Atornille la manija a la unidad principal (2 tornillos M4*16 mm Kärcher Compacta y Kärcher Practica Black/ 2 tornillos M4*22mm para Kärcher Wash Jet). Observación: Los tornillos vienen embalados junto con el manual. Compruébelo y búsquelos durante el desembalaje (no se suministra la herramienta).
  • Page 13 3. Montaje del soporte de la manguera Atornille firmemente el soporte de la manguera a la unidad principal (2 tornillos M4*16 mm). Observación: Los tornillos vienen embalados junto con el manual. Compruébelo y búsquelos durante el desembalaje (no se suministra la herramienta). 4.
  • Page 14 6. Enrosque la manguera de alta presión en la conexión de salida de agua. Empújela y gírela en el sentido de las agujas del reloj para apretarla y evitar fugas. Cuando las piezas estén bien unidas, no podrá separar los dos componentes tirando directamente de la salida de agua.
  • Page 15 8. Enroscar el conector de entrada de agua y la manguera de entrada Enroscar el conector de entrada de agua (13) en la conexión de entrada de agua (11). Posteriormente, inserte la conexión rápida de 1/2 (18) en el conector de agua (13) y luego conecte la manguera (sin suministro de agua) a la conexión rápida (18).
  • Page 16 2. Gire el interruptor de la hidrolavadora de alta presión a la posición “ON/I” (ENCEN- DIDO/I) y, a continuación, apriete el gatillo. Observación: Antes de presionar el gatillo, asegúrese de que el interruptor de bloqueo esté en la posición “desbloqueado” . Advertencia: No encienda la máquina sin conectar y abrir el punto de suministro de agua, ya que podría dañar las juntas de alta presión y reducir la vida útil de la bomba.
  • Page 17 *Esta imagen es solo ilustrativa. Consulte la máquina real que haya comprado. 5. Cuando termine el trabajo de limpieza, suelte el gatillo y gire el interruptor a la posición “OFF/O” (APAGADO/O) y luego cierre el suministro de agua. Observación: Cuando no esté en uso, asegúrese de que el interruptor de bloqueo de la pistola esté...
  • Page 18 2. Bloqueo de seguridad de la pistola El usuario debe soltar el bloqueo de seguridad y, a continuación, apretar el gatillo para realizar la operación de pulverización. Al soltar el gatillo, este puede volver automáticamente a la posición de “apagado” . Cuando no esté...
  • Page 19 MANTENIMIENTO Todas las operaciones de mantenimiento no contempladas en este capítulo deben ser realizadas por un Servicio Técnico Autorizado. Advertencia ‒ ¡Peligro! Desconecte siempre el enchufe del tomacorriente antes de realizar cualquier trabajo en el equipo. 1. Limpieza del filtro de entrada de agua El filtro de agua está...
  • Page 20 5,0 metros IPX5 Nivel de protección IPX5 4,0 kg 4,0 kg Masa Kärcher Compacta / Kärcher Practica Black 4,7 kg Masa Kärcher Wash Jet 4,7 kg DESCARTE DEL PRODUCTO Este producto puede contener componentes electrónicos, metales pesados o sustancias tóxicas y, por lo tanto, no puede descartarse junto con la basura común.
  • Page 21 RESOLUCIÓN DE PROBLEMAS Asegúrese de comprobar los siguientes puntos antes de ponerse en contacto con el Servicio Técnico Autorizado. Causa Acción recomendada Síntoma La máquina no está Conecte la máquina a la red eléctrica Pruebe con otro tomacorriente. conectada a la red eléctrica La máquina no se Sustituya el fusible, apague otras Tomacorriente defectuoso...
  • Page 22 Acción recomendada Causa Síntoma Póngase en contacto con el La máquina tiene La máquina arranca y se Servicio Técnico Autorizado fugas internas para sola con frecuencia más cercano. Bomba/manguera o Espere a que se descongele la accesorio congelados bomba/manguera o el accesorio. La máquina se enciende, No hay suministro de agua Conecte a la entrada de agua.
  • Page 23 IMPORTANT SAFETY TIPS Never point the high pressure nozzle at people or animals. Never drink alcohol or use drugs when operating the high pressure washer. Never operate the high-pressure washer while standing in water. Never touch the outlet with wet hands. Never leave electrical connections above water.
  • Page 24 WARNING: This machine has been developed to use the detergent supplied or recommended by the manufacturer. The use of other cleaning agents or chemicals may affect the safety of the machine. WARNING: High pressure jets can be dangerous if used incorrectly. The jet should not be directed at people, animals, active electrical equipment or against the machine itself.
  • Page 25 - If it is necessary to use electrical extensions, make sure that the cables have the appropriate gauge: for cables from 1 to 10 meters in length, 1.5 mm² gauge; for cables from 10 to 30 meters, gauge 2.5 mm².- The plugs and couplings of the electrical extension used must be waterproof.
  • Page 26 IMPORTANT SAFETY PRECAUTIONS Read all instructions before using the product. Retain all safety instructions. Do not use the high pressure washer if you are tired or under the influence of alcohol or drugs. Risk of accidents or injuries: Do not direct high-pressure water flow at people or animals.
  • Page 27 GENERAL SAFETY PRECAUTIONS Dispositivo diseñado únicamente para uso residencial y en espacios abiertos. The high pressure hose may leak due to wear, abuse, failure, etc. Do not use a damaged hose. Do not use the high pressure washer in areas near combustible materials, combusti- ble fumes or dust.
  • Page 28 SYMBOLS Labels on your tools and in the manual may show symbols. Symbols represent important information about the product or instructions for use. Indicates a possible risk of injury. Double insulated construction. Do not expose to rain or use in humid places. To reduce the risk of injury, the user must read and understand the original instruction manual before using this product.
  • Page 29 MAINTENANCE OF DOUBLE INSULATION EQUIPMENT In a double insulated product, two insulation systems are provided instead of one ground. No grounding is provided on a double insulated product and no means of grounding should be added to the product. Servicing a double-insulated product requires extreme care and knowledge of the system, and should only be performed by an authorized service technician.
  • Page 30 CORRECT USE OF THE HIGH PRESSURE WASHER THIS UNIT IS DESIGNED TO BE USED WITH COLD WATER ONLY! DO NOT USE HOT WATER WITH THIS HIGH PRESSURE WASHER. Always use the high pressure washer below the rated fluid pressure of the high pressure washer.
  • Page 31 ASSEMBLY INSTRUCTIONS- KÄRCHER COMPACTA & KÄRCHER PRACTICA BLACK Unpacking the device After opening the packaging, remove all parts and check the following list to see which components are included: 1. Adjustable nozzle 2. Spray lance 3. High pressure gun 4. Carrying handle 5.
  • Page 32 ASSEMBLY INSTRUCTIONS - KÄRCHER WASH JET Unpacking the device After opening the packaging, remove all parts and check the following list to see which components are included: 1. Adjustable nozzle 3. High pressure gun 2. Spray lance 4. Carrying handle 6.
  • Page 33 2. Handle assembly Screw the handle to the main unit (2 M4*16mm screws for Kärcher Compacta and Kärcher Practica Black/ 2 M4*22mm screws for Kärcher Wash Jet). Note: The screws are packed with the manual. Please check and look for them during unpacking (tool is not supplied).
  • Page 34 3. Hose holder assembly Screw the hose holder to the main unit firmly (2 M4*16mm screws). Note: The screws are packed along with the manual. Please check and look for them during unpacking (tool is not supplied). 4. Assembling the power cord holder and gun holder Slide down the power cord holder on the main unit.
  • Page 35 6. Screw the high pressure hose onto the water outlet connection. Push it in and turn it clockwise to tighten it and prevent leaks. When the parts are well joined, you will not be able to separate the two components by pulling directly on the water outlet.
  • Page 36 8. Screw on the water inlet connector and inlet hose Screw the water inlet connector (13) into the water inlet connection (11). Subsequent- ly, insert the 1/2 quick connect (18) into the water connector (13) and then connect the hose (without water supply) to the quick connect (18). Connect the other end of the hose to a residential water supply point.
  • Page 37 2. Turn the high pressure washer switch to the “ON/I” position, then squeeze the trigger. Observation: Before pressing the trigger, make sure the lock switch is in the “unlocked” position. WARNING: Do not turn on the machine without connecting and opening the water supply point, as this could damage the high pressure seals and reduce the life of the pump.
  • Page 38 *This image is illustrative only. Check the actual machine you purchased. 5. When cleaning work is finished, release the trigger and turn the switch to “OFF/O” position and then turn off the water supply. Observation: When not in use, make sure the gun lock switch is in the “Locked” position.
  • Page 39 2. Gun Safety Lock The user needs to release the safety lock and then pull the trigger to perform the spray operation. When you release the trigger, it can automatically return to the “off” position. When you are not using the high pressure washer, engage the safety lock to prevent accidental activation of the high pressure spray.
  • Page 40 MAINTENANCE All maintenance operations not contemplated in this chapter must be carried out by an Authorized Technical Service. Warning ‒ Danger! Always disconnect the plug from the outlet before carrying out any work on the equipment. 1. Cleaning the water inlet filter The water filter is installed inside the water inlet connection and must be cleaned periodically.
  • Page 41 5,0 meters IPX5 Protection level IPX5 4,0 kg 4,0 kg Kärcher Compacta/ Kärcher Practica Black Weight 4,7 kg Kärcher Wash Jet Weight 4,7 kg PRODUCT DISPOSAL This product may contain electronic components, heavy metals or toxic substances and therefore cannot be disposed of with regular trash. Get to know the delivery stations on our website: www.karcher.com...
  • Page 42 TROUBLESHOOTING GUIDE Be sure to check the following points before contacting the Authorized Service Center. Reason Solution Fault Connect the machine to the electrical The machine is not connected network to the electrical network The machine does not Try another outlet. Defective outlet turn on Replace the fuse, turn off...
  • Page 43 Solution Fault Reason Contact Authorized Technical The machine has internal The machine starts and Service closest. leaks stops by itself frequently Frozen pump/hose or Wait for the pump/hose or accessory accessory to thaw. The machine turns on, There is no water supply Connect to the water inlet.
  • Page 44 BOLÍVIA ARGENTINA Kärcher Bolivia S.R.L Kärcher S.A Av. Cristo Redentor 8vo. anillo s/n Panamericana Km 38.7 - Colectora Este Edificio El Remanso (Esq. Vicente Lopez) - Benavidez (CP 1621) #8500 Santa Cruz de la Sierra Buenos Aires - Argentina Bolivia ...
