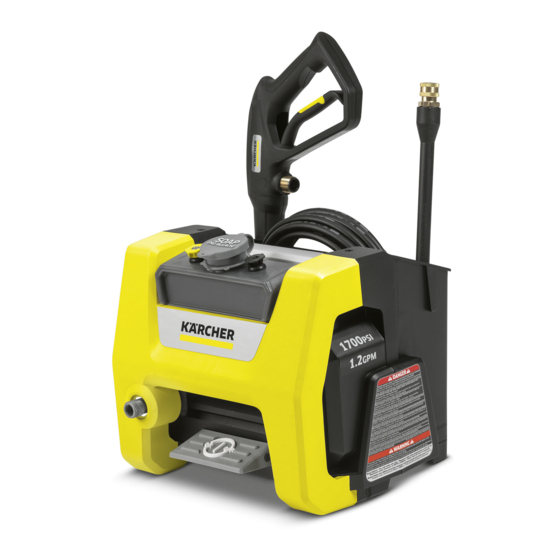

Electric Pressure Washer
English . . . . . 4
Español . . . 20
Français. . . 38
K1700 CUBE
1.106-113.0
K1710 CUBE
1.106-116.0
8.638-793.0-A
12/16

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the K1700 CUBE and is the answer not in the manual?

Questions and answers

Related Manuals for Kärcher K1700 CUBE

Summary of Contents for Kärcher K1700 CUBE

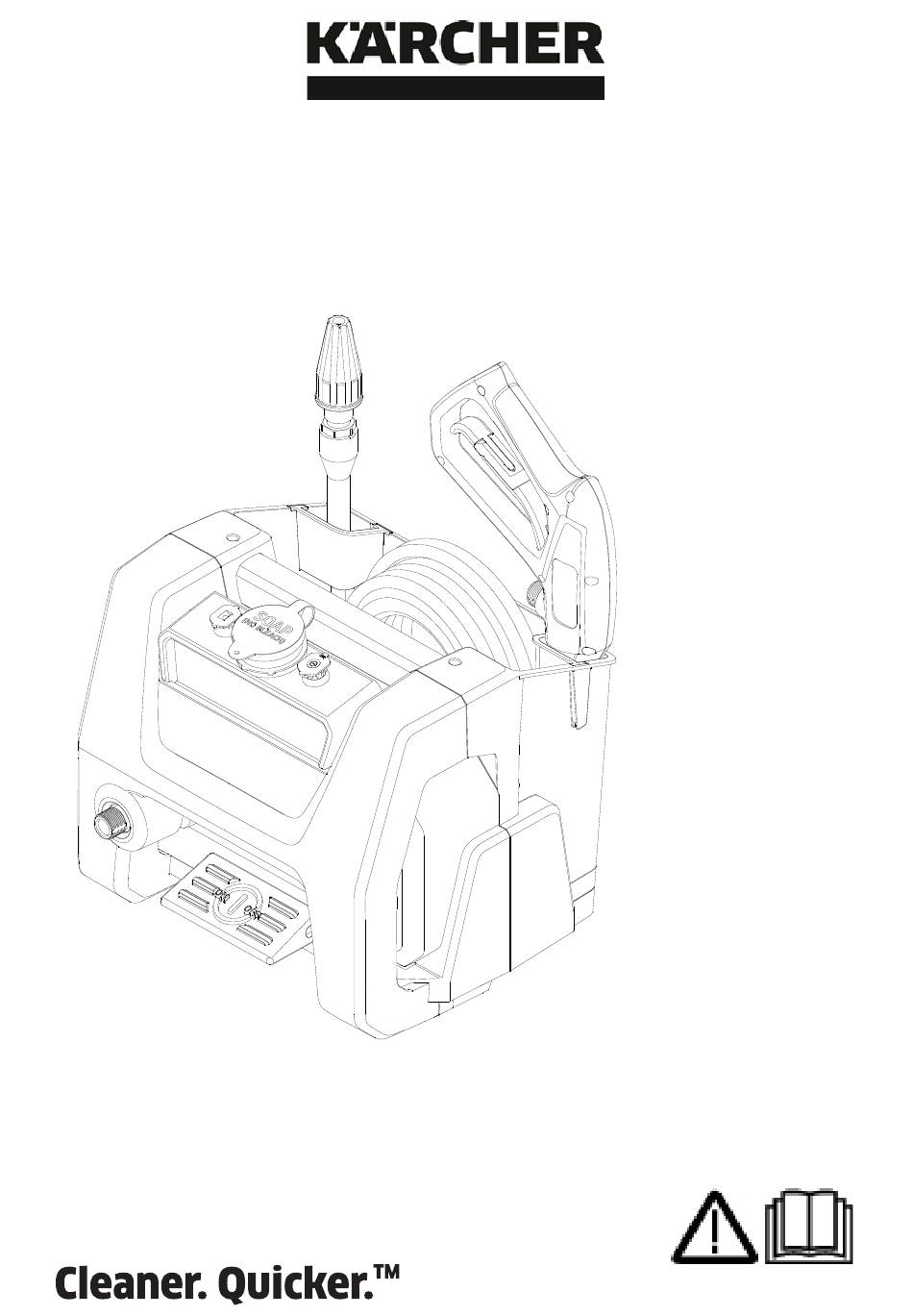

  • Page 1 Electric Pressure Washer English ..4 Español . . . 20 Français. . . 38 K1700 CUBE 1.106-113.0 K1710 CUBE 1.106-116.0 8.638-793.0-A 12/16...
  • Page 2 Machine Parts List 1. Water Inlet 2. High Pressure Outlet 3. Hose Connector 4. ON/Off Pedal 5. Nozzles 6. Turbo Nozzle 7. High Pressure Hose 8. Spray Wand 9. Spray Gun 10. Detergent Tank 11. Power Cord...

  • Page 4: Table Of Contents

    K1700 Pressure Washer Please read and comply with these Hazard Levels original instructions prior to the initial operation of your appliance and store them for later use Indicates “an imminently hazardous or subsequent owners. situation which, if not avoided, will result in death or serious injury.”...
  • Page 5 ● Do not operate the product when ● Keep all connections dry and off the fatigued or under the influence of ground. ● Do not touch plug with wet hands. alcohol or drugs. ● Keep operating area clear of all ●...
  • Page 6 ● High-pressure. Keep clear of nozzle. ● Garden hose must be at least ● Injection hazard: Equipment can 5/8 inch (16 mm) in diameter. ● Flow rate of water supply must not cause serious injury if the spray penetrates the skin. Do not point the fall below 2 GPM/gallons per minute gun at anyone or any part of the (7.6 L/min).

  • Page 7: Assembly Instructions

    Assembly Instructions Operating Instructions 1. Install the hose connector to the 1. Thread one end of the high pressure water inlet. hose tightly onto the high pressure outlet on the unit. 2. Attach nozzles to tank. 2. Thread the other end of the high pressure hose onto the spray gun inlet.
  • Page 8 3. Insert the spray wand into the spray 6. Plug the Ground Fault Circuit gun. Press it against the spring Interrupter (GFCI) into a working tension and twist into the locked outlet. We recommend that you test position. the GFCI as part of the start up procedure each time you use the machine.

  • Page 9: Using The Accessories

    8. Unlock the Spray Gun safety lock. Trigger the gun to eliminate trapped air. Wait for a steady flow of water to Always test an inconspicuous area emerge from the spray nozzle. before cleaning with high pressure. Using the Nozzles Each of the nozzles has a different spray pattern.

  • Page 10: Working With Detergents

    back. Check to make sure the nozzle is secure. Working with Detergents For best results see Cleaning Tips for specific information on how to clean different surfaces. Always Use Kärcher Detergent for Best Results. Kärcher biodegradable detergents are specially formulated to protect the environment and your pressure washer.

  • Page 11: Taking A Break

    3. Press trigger to release water pressure. Taking a Break five minutes or more 1. Release trigger and engage gun safety lock. 2. Turn pressure washer OFF by stepping on the foot pedal. 4. Release trigger and engage the gun safety lock.

  • Page 12: Winterizing & Long Term Storage

    6. Unthread and disconnect the high Kärcher also recommends the pressure hose from the machine. regular practice of using a pump protector like “Kärcher Pump Guard” to prevent cold weather damage during storage in the winter months. Maintenance Instructions Cleaning the Water Inlet Filter Winterizing &...

  • Page 13: Cleaning Tips

    Cleaning Tips House Siding (With or without detergent). Pre-rinse cleaning surface with fresh ● Before cleaning any surface an water. If using detergent, apply to inconspicuous area should be surface at low pressure. For best cleaned to test spray pattern and results, limit your work area to smaller distance for maximum cleaning sections of approximately 6sq.

  • Page 14: Optional Accessories

    removing extremely stubborn stains, necessary to move the spray nozzle use the Turbo Nozzle. even closer to the surface for greater dirt cutting action. Cars, Boats and Patio and Lawn Furniture Motorcycles (With or without detergent). (With or without detergent). Pre-rinse furniture and surrounding Pre-rinse vehicle with fresh water.
  • Page 15 Pump Guard Specially formulated to protect your pressure washer from freezing, corrosion and premature wear. The Pump Guard also adds lubrication to valves and seals to prevent sticking. Highly recommended for all Kärcher pressure washers! Part Number 9.558-998.0 English 15...

  • Page 16: Troubleshooting

    Troubleshooting Disconnect the unit from the power source before making any repairs. Symptom Cause Solution Power Cord not Plug in Power Cord. plugged in. Electrical Outlet does Try a different outlet. not supply adequate power. Tripped GFCI plug. Press “Reset” button on GFCI plug. Motor will not start Tripped Circuit Breaker.
  • Page 17 Symptom Cause Solution Pump is sucking in air. Check that hoses and fittings are air tight. Turn off machine and purge pump by squeezing trigger gun until a steady flow of water emerges through the nozzle. Output pressure Water inlet filter is Remove garden hose adapter and varies high clogged.
  • Page 18 Symptom Cause Solution Loose fittings. Tighten fittings. Water leaks from pump Water seals are Visit www.karcher-help.com or locate (up to 10 damaged or worn. a service center. drops per minute is permissible). Oil Seals are Visit www.karcher-help.com or locate Oil Drip damaged or worn.
  • Page 19 English 19...
  • Page 20 K1700 Pressure Washer Por favor, lea y Volumen de agua 1.2GPM cumpla con estas máximo instrucciones orig- inales antes del Amperios 13 Amps uso inicial del aparato y guarde las Tensión 120V mismas para que puedan ser utiliza- das posteriormente o para los propi- Número de modelo 1.106-109.0 etarios subsiguientes...

  • Page 21: Instrucciones

    Instrucciones Importantes De Riesgo de inyección o lesiones - No pulverice directamente a personas Seguridad o animales. ● Los chorros de alta presión pueden resultar peligrosos si se usan de forma incorrecta. No se debe dirigir Al utilizar este producto, tome el chorro a personas, animales, siempre las precauciones básicas, dispositivos eléctricos o al equipo...
  • Page 22 protección ocular adecuadamente piel, busque ayuda médica clasificada, como gafas o máscaras inmediatamente. ● Este sistema es capaz de producir faciales. (Las gafas de seguridad no proporcionan protección total) 1700 psi. Para evitar rupturas y lesiones; no haga funcionar esta bomba con componentes cuya presión de funcionamiento nominal Esta unidad ha sido diseñada para...

  • Page 23: Instrucciones De Montaje

    ● El índice de fl ujo de agua no deben ser inferior a 7.6 L/Min (litros por Instrucciones De Montaje minuto) (2 GPM - galones por 1. Instale el conector de la manguera en minuto). la entrada de agua. ● El índice de fl ujo se puede determinar si se deja correr el agua durante un minuto en un contenedor...

  • Page 24: Instrucciones De Operación

    muelle de tensión y gírela hasta la posición de bloqueo. Instrucciones De Operación 1. Enrosque con firmeza un extremo de la manguera de alta presión en la sal- ida de alta presión de la unidad. 4. Enrosque la manguera de jardín en el conector de la entrada de agua y ajuste a mano.
  • Page 25 recomendamos probar el GFCI como 7. Conecte la boquilla a la conexión ráp- parte del procedimiento de ida en el extremo de la varilla. Para encendido cada vez que utilice la hacerlo, tire el cuello hacia atrás, máquina. Para aprender cómo inserte la boquilla y, luego, coloque el realizar esta prueba, visite Karcher- cuello en su lugar.

  • Page 26: Utilización De Los Accesorios

    suciedades de cubiertas, accesos, entradas para automóviles y patios. Utilización De Los La Boquilla de Jabón Accesorios se usa para aplicar solución de limpieza a cualquier superficie. Úsela para una limp- Para evitar lesiones serias, nunca ieza profunda de se apunte a usted mismo con la todas las superficies.
  • Page 27 ● Líquidos que contengan disolventes 2. Llene el tanque de detergente con (p. ej., diluyentes de pintura, detergente Kärcher. gasolina, aceites). ● Productos de fosfato trisódico. ● Productos con amoniaco. ● Productos a base de ácido. Los productos químicos mencionados dañarán la unidad y dañarán la superficie que se limpie.

  • Page 28: Tomarse Un Descanso

    3. Presione el gatillo para liberar la presión del agua. Tomarse Un Descanso... de cinco minutos o más 1. Suelte el gatillo y accione el pestillo de seguridad de la pistola. 2. APAGUE la hidrolavadora de alta presión pisando el pedal. 4.

  • Page 29: Protección En El Invierno Y Almacenaje Prolongado

    6. Desenrosque y desconecte la Kärcher también recomienda la manguera de alta presión de la práctica regular de utilizar un máquina. "Protector para bomba Kärcher" para evitar daños por clima frío durante el almacenamiento en los meses de invierno. Instrucciones De Mantenimiento Limpieza del filtro de entrada de agua...

  • Page 30: Consejos De Limpieza

    pre de arriba a abajo y de izquierda a derecha. Cuando pase a la siguiente Consejos De Limpieza sección de la superficie a limpiar, asegúrese de solapar la nueva sección con la sección anterior para ● Antes de limpiar cualquier superficie, evitar que queden marcas de parada y se debe limpiar una parte de la garantizar, así, un resultado homogé-...
  • Page 31 o desengrasante, aplíquelo en la arriba a abajo y de izquierda a superficie con baja presión. Para derecha. Para obtener mejores resultados, seque la superficie con obtener mejores resultados, divida el área de trabajo en pequeñas una gamuza o un trapo suave y seco. secciones de aprox.

  • Page 32: Accesorios Opcionales

    mediante un movimiento de barrido, manteniendo la boquilla pulveriza- dora a aprox. 7-5 cm (3-6 pulgadas) de la superficie a limpiar. Para obtener mejores resultados, limpie de arriba a abajo y de izquierda a dere- cha. Accesorios opcionales Disponemos de accesorios de limpieza opcionales para mejorar la capacidad de limpieza.

  • Page 33: Localización Y Reparación De Averías

    Localización Y Reparación De Averías Desconecte la unidad de la fuente de alimentación antes de realizar cualquier reparación. Síntoma Causa Solución El cable de Enchufe el cable de alimentación. alimentación no está enchufado. El tomacorriente no Pruebe con otro tomacorriente. suministra la corriente adecuada.
  • Page 34 Síntoma Causa Solución El diámetro de la Sustituir con una manguera de jardín manguera de jardín es de 5/8 pulgadas o más (16mm). demasiado pequeño. El suministro de agua Compruebe si la manguera de jardín está restringido. tiene grietas, fugas o si está La Unidad No obstruida.
  • Page 35 Síntoma Causa Solución El detergente está Diluya el detergente. Para obtener demasiado espeso. mejores resultados utilice detergente Kärcher. Está colocada una Sustituir por una boquilla de No Entra boquilla de alta presión. detergente jabón. Detergente La boquilla Limpie con aire comprimido o quite la pulverizadora está...
  • Page 36 Síntoma Causa Solución Empaques de aceite Visite www.karcher-help.com o Goteo De están dañadas o localice un centro de servicio. Aceite desgastadas. Si el síntoma que usted esta experimentando no esta en la lista de arriba, o si las soluciones aportadas no resuelven su problema, por favor visite nuestra extensa base de datos en linea de solución de problemas en:...
  • Page 37 Español 37...
  • Page 38 K1700 Pressure Washer Veuillez lire et Numéro de modèle 1.106-109.0 vous confirmer à 1.106-123.0 ces instructions originales avant la Numéro de série première utilisation de votre appareil et conservez-les pour votre utilisation Symbole d'alerte future ou celle des propriétaires sub- séquents.
  • Page 39 ● Lisez toutes les instructions avant ● Portez des lunettes de sécurité et un d'utiliser le produit. protecteur auditif. ● Pour réduire le risque de blessures, une étroite surveillance est nécessaire lorsqu'un appareil est Risque d'incendie ou d'explosion - utilisé à proximité d'un enfant. Ne pulvérisez pas de liquides ●...
  • Page 40 ● Ce système est capable de produire 1700 lb/po2. Ne pas utiliser cette pompe avec des composants ayant Cet appareil a été conçu pour être une pression d'utilisation nominale de utilisé avec les détergents moins de 1700 lb/po2 (incluant nettoyants recommandés par le notamment les pistolets vaporisa- fabricant.

  • Page 41: Instructions De Montage

    identiques comprenant une protection Utilisez un fi ltre à eau pour par DDFT. prévenir les dommages potentiels provoqués par la saleté retrouvée dans l'alimentation d'eau. Instructions De Montage ● Le tuyau d'arrosage doit avoir un 1. IInstaller le raccord de boyau sur diamètre d'au moins 1,58 cm (5/8 l'entrée d'eau.

  • Page 42: Instructions De Fonctionnement

    contre le ressort tenseur et tourner en position verrouillée. Instructions De Fonctionnement 1. Vissez une extrémité du tuyau haute pression fermement sur la sortie haute pression de l'appareil. 4. Visser le boyau d'arrosage dans le raccord d'entrée d'eau et serrer à la main.
  • Page 43 vous recommandons de tester le d'eau émerge de la buse de DDFT dans le cadre de la procédure vaporisation. de démarrage chaque fois que vous utilisez la machine. Pour apprendre comment effectuer cette tâche, visiter Karcher-help.com/ et rechercher DDFT. 9. Actionner la machine et appuyant sur la pédale.

  • Page 44: Utilisation Des Accessoires

    pour enlever la peinture, les taches, à la moisissure, l'huile, la saleté et Utilisation Des l'accumulation de poussière et de Accessoires saleté des terrasses, des parements, des entrées et des patios. La buse de savon est utilisée pour Pour éviter une blessure sérieuse, appliquer la solution ne jamais pointer la buse de de nettoyage sur une...
  • Page 45 ● Eau de javel, produits contenant du 2. Remplir le réservoir de savon avec le chlore ou d'autres produits chimiques détergent Kärcher. corrosifs. ● Liquides contenant des solvants (par exemple du diluant à peinture, du carburant, de l'huile). ● Produits contenant du phosphate de trisodium.

  • Page 46: Prendre Une Pause

    3. Appuyez sur la gâchette pour relâcher la pression d'eau. Prendre Une Pause...cinq minutes ou plus 1. Relâchez la gâchette et mettez le verrou de sécurité du pistolet. 2. Arrêter la machine à laver à pression en appuyant sur la pédale. 4.

  • Page 47: Entreposage À Long Terme Et Pour Hiver

    6. Dévisser et débrancher le boyau à un dommage causé par le froid lors haute pression de la machine. du stockage pendant les mois d'hiver. Instructions D'entretien Nettoyage du filtre d'entrée d'eau 1. Débrancher le raccord de l'entrée d'eau. Entreposage À Long 2.

  • Page 48: Conseils De Nettoyage

    surface à nettoyer. Toujours nettoyer du haut vers le bas et de gauche à Conseils De Nettoyage droite. Lorsque vous vous déplacez pour nettoyer une nouvelle section, assurez-vous de chevaucher la ● Avant de nettoyer une surface, une section précédente afi n de prévenir zone discrète devrait être nettoyée les marques d'arrêts et pour assurer pour tester la forme du jet et la...
  • Page 49 basse pression. Pour de meilleurs environ 15 cm à 20 cm (6-8 po) de la résultats, limitez votre zone de travail surface à nettoyer (la distance devrait accroître si vous rincez des décalques à des petites sections d'environ 2.3 m2 (25 pi2). Laisser le détergent ou le ou des surfaces délicates).

  • Page 50: Accessoires Optionnels

    aussi une lubrification sur les soupapes et les joints d'étanchéité Patio et meubles de afin d'éviter qu'ils collent. Fortement jardin recommandé pour toutes les machines à laver à pression Kärcher! (Avec ou sans détergent) Numéro de pièce 9.558-998.0 Effectuez un pré-rinçage des meubles et des zones environnantes avec de l'eau douce.

  • Page 51: Guide De Dépannage

    Guide De Dépannage Débrancher l'appareil de la source d'alimentation avant d'effectuer des réparations. Symptôme Cause Solution Cordon d'alimentation Brancher le cordon d'alimentation. non branché. Prise électrique ne Essayer une prise différente. fournit pas une alimentation adéquate. Fiche DDFT Appuyer sur le bouton " Réinitialiser " déclenchée.
  • Page 52 Symptôme Cause Solution Capacité en Ouvrez le robinet d'eau au complet. La Pression alimentation d'eau Vérifi ez le tuyau d'arrosage pour des De Sortie insuffi sante à l'entrée. torsions, des fuites et des Varie De Haute obstructions. À Basse La pompe aspire de Assurez-vous que les tuyaux et les l'air.
  • Page 53 Symptôme Cause Solution Les raccords ne sont Serrez les raccords. Fuite De La pas serrés. Connexion Du Rondelle de Insérez une nouvelle rondelle. Tuyau caoutchouc manquante D'arrosage ou endommagée. La lance d'arrosage Insérer le tube de vaporisation dans n'est pas correctement le pistolet déclencheur.
