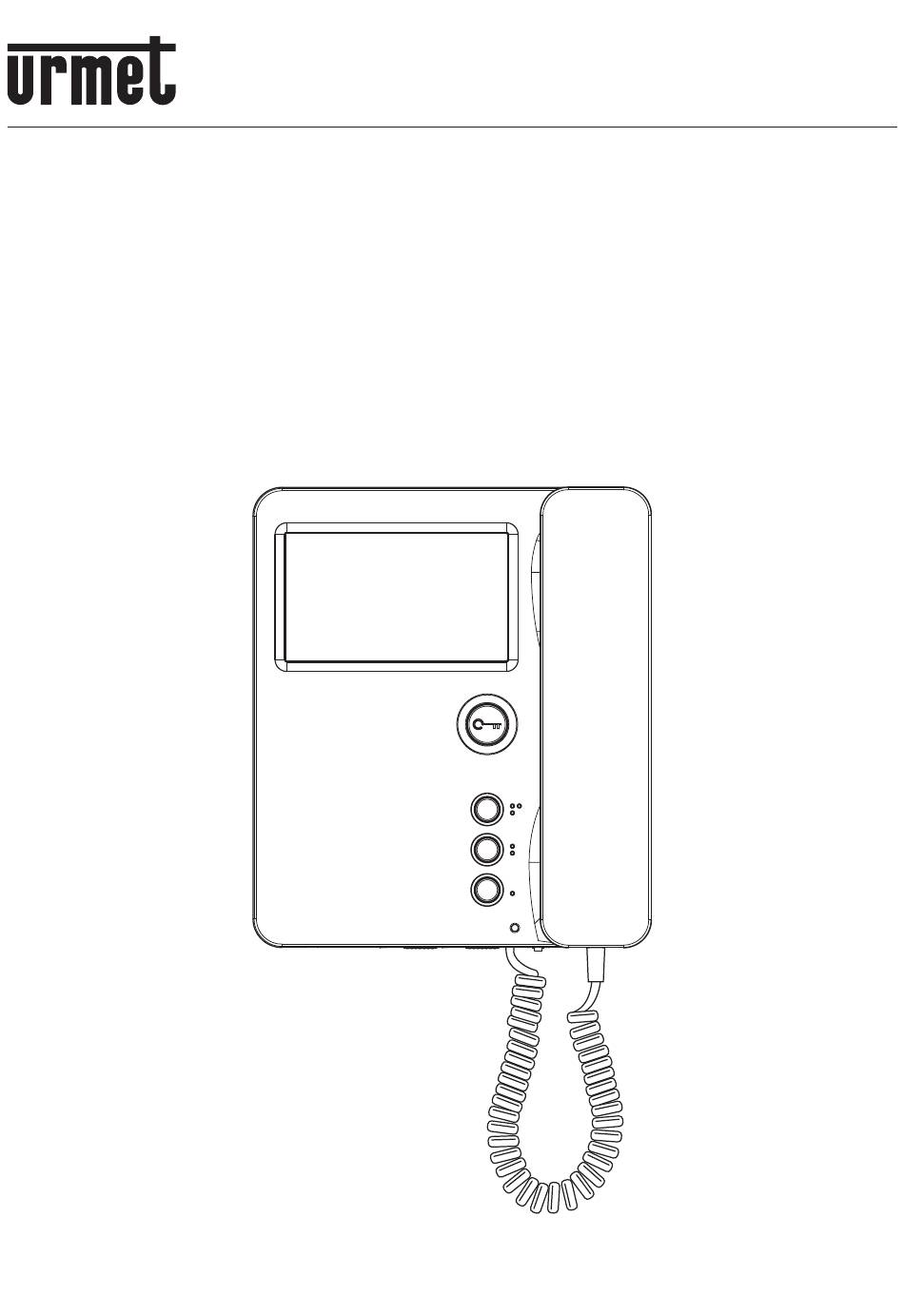

- Page 1 Mod. 1750 DS 1750-019 LBT 20933 VIDEOCITOFONO 2VOICE CON RICEVITORE BASE VIDEO DOOR PHONE 2VOICE WITH BASIC HANDSET VIDEO-INTERCOM 2VOICE MET BASISONTVANGER Sch./Ref.1750/2...
- Page 2 ITALIANO Il videocitofono Sch.1750/2 è dedicato all’utilizzo in impianti videocitofonici del sistema 2Voice. DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE 1. Tasto apriporta 2. Led verde presente sotto al tasto apriporta 3. Pulsante 4. Pulsante 5. Pulsante 6. Led bicolore 7. Morsetti per collegamento al sistema 8.
- Page 3 DESCRIZIONE DEI MORSETTI LINE IN Connessione al BUS di sistema Chiamata al piano Ripetizione di chiamata INSTALLAZIONE • Fissare la staffa a parete utilizzando una scatola 503 e le viti in dotazione o una scatola Ø 60 con viti adeguate. •...
- Page 4 FUNZIONE PULSANTI STATO STATO DI ATTESA PROGRAMMAZIONE* RIPOSO E SGANCIO RIPOSO E IN FONIA (SOLO CON AGGANCIATO (ricezione SGANCIATO VIDEOCITOFONO A chiamata) PULSANTE RIPOSO E AGGANCIATO) Apriporta Apriporta Apriporta Abilita/disabilita apriporta Apriporta pedonale pedonale pedonale pedonale automatico Chiamata Regolazione volume di Funzione Funzione intercomunicante...
- Page 5 ENGLISH The Ref.1750/2 video door phone is dedicated to the 2Voice system video door phones. DESCRIPTION OF COMPONENTS AND FEATURES 1. Door opener button 2. Green LED under door opening button 3. Button 4. Button 5. Button 6. Two-colour LED 7.
- Page 6 DESCRIPTION OF TERMINALS LINE IN System bus connection Floor call Call repetition INSTALLATION • Fix the bracket to the wall using a box 503 and the screws provided or a Ø 60 box with suitable screws. • Program the dip switches. •...
- Page 7 BUTTON FUNCTIONS STATE PROGRAMMING RINGING DURING STATE* STANDING BY ON-HOOK STANDING BY AUDIO (WITH VIDEO DOOR ON-HOOK (RECEIVING OFF-HOOK OPERATION PHONE STANDING BY CALL) BUTTON ON-HOOK) Open Open Open Connect / disconnect the Open pedestrian pedestrian pedestrian pedestrian automatic door opening door door door...
- Page 8 NEDERLANDS De video-intercom Sch.1750/2 is voorbehouden voor gebruik in de video-intercominstallaties van het 2Voice-systeem. BESCHRIJVING EN KENMERKEN VAN DE COMPONENTEN 1. Toets om deur te openen 2. Groen ledlampje onder de toets om de deur te openen 3. Toets 4. Toets 5.
- Page 9 BESCHRIJVING VAN DE AANSLUITKLEMMEN LINE IN Verbinding met de systeem-BUS Oproep aan verdieping Oproep herhalen INSTALLATIE • De beugel aan de wand bevestigen met een 503-doos en de meegeleverde schroeven of een doos van Ø 60 mm met geschikte schroeven. •...
- Page 10 TOETSENFUNCTIES STATUS PROGRAMMEER WACHT OP STATUS (ALLEEN RUST EN ANTWOORD RUST EN NIET IN GESPREK MET VIDEO- INGELEGD (ontvangst van INGELEGD INTERCOM IN RUST oproep) TOETS EN OPGELEGD) Inschakelen/ Voet-gangers- Voet-gangers- uitschakelen Voetgangersdeuropener Voetgangersdeuropener deuropener deur-opener automatische deuropener Regeling van het Programmeerbare oproepvolume Speciale functie...
- Page 11 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifi uti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fi ne della propria vita utile deve essere raccolto separatamente dagli altri rifi uti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fi...
- Page 12 DS 1750-019 LBT 20933 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323 MADE IN CHINA...
