Metec BRACE-IT 851060 Mounting Instructions

Ford F-MAX
Art. 851060, 851061

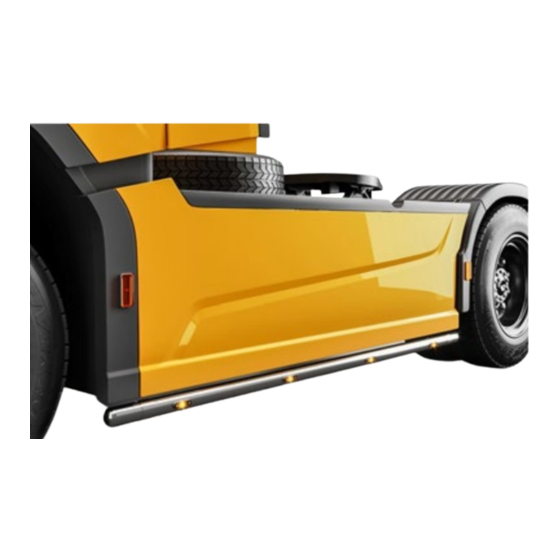

Küljetorude BRACE - IT montaažikomplekt | Sidebars BRACE - IT, mounting kit | Боковaя труба BRACE –
IT, монтажный комплект | Flankenschutz BRACE - IT, Montagesatz
11 10
6
10
2
Kaal / Weight / Macca / Gewicht: 4,6 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 45 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
17
17
All Rights Reserved by Tarmetec | www.metec.ee

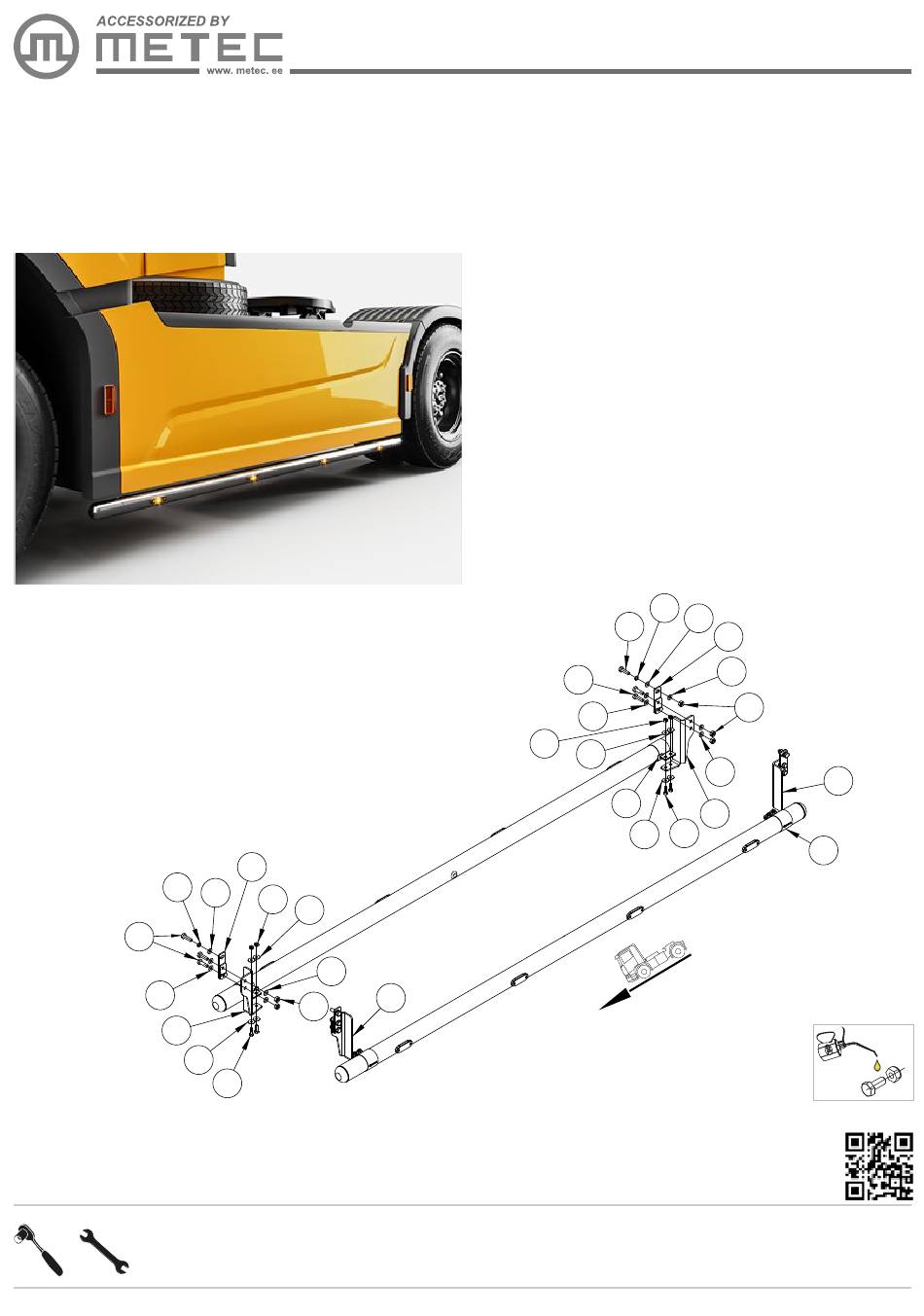

Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
2020-
3
7
9
10
8
9
5
1. Kronstein / bracket / kронштейн / Konsole
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Klamber / clamp / зажим / Schelle
5. Polt / bolt / болт / Bolzen M8x25
6. Polt / bolt / болт / Bolzen M10x35
7. Mutter / nut / гайка / Mutter M8
8. Mutter / nut / гайка / Mutter M10
9. Seib / flat washer / шайба / Scheibe 8,4x24x2
10. Seib / flat washer / шайба / Scheibe 10,5x20x2
11. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A10
12. Brace-it paigaldamise abivahend / Brace-it installation
tool / Инструмент для установки Brace-it /
Brace-it-Installationswerkzeug
7
1
11
10
6
3
10
6
8
10
9
10
12
1
5
9
20.09.2021
8510608
2
2
4
4
8
12
8
10
16
22
4
2
2
4
M8 - 25 Nm
M10 - 50 Nm
1/4
