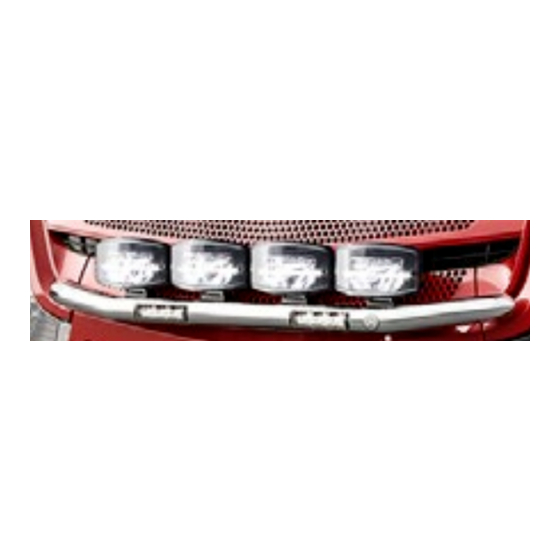

Metec 856565 Mounting Instructions

MB Actros
2011-
Art. 856565
Laternakanduri montaažikomplekt | Lamp holder, mounting kit | Носител фар, монтажный комплект |
Scheinwerferbügel, Montagesatz
M8 - 25 Nm
M10 - 50 Nm
Kaal / Weight / Macca / Gewicht: 0,8 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 30 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
10
10
13
13
17
17
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
888581, 888582
888583, 888584
3
5

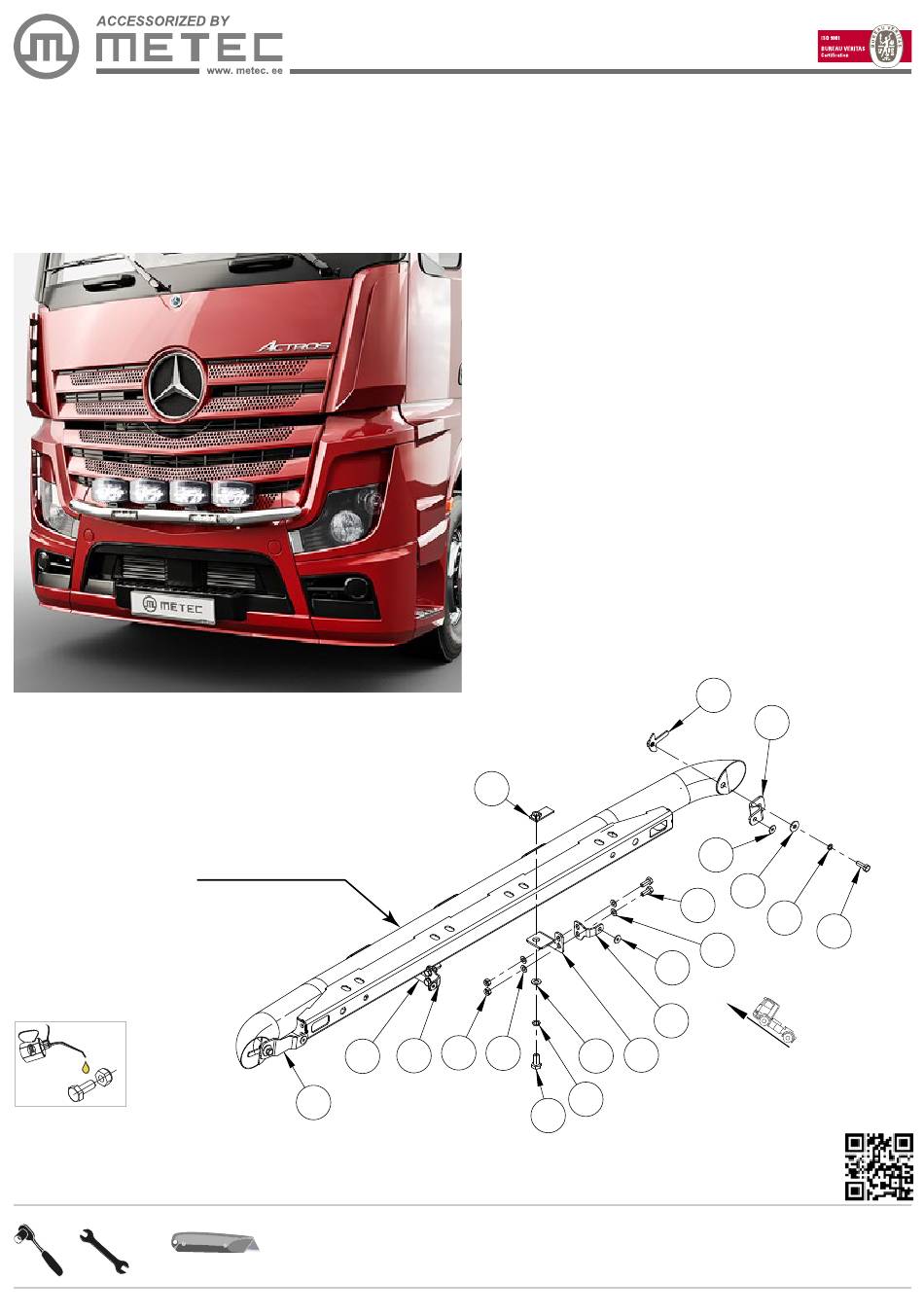

1. Kronstein / bracket / kронштейн / Konsole
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Kronstein / bracket / kронштейн / Konsole
6. Kronstein / bracket / kронштейн / Konsole
7. Fiksaator / fixer / фиксатoр / Fixierer
8. Fiksaator / fixer / фиксатoр / Fixierer
9. Polt / bolt / болт / Bolzen M8x20
10. Polt / bolt / болт / Bolzen M8x25
11. Polt / bolt / болт / Bolzen M10x25
12. Seib / flat washer / шайба / Scheibe 6,4x18x1,6
13. Seib / flat washer / шайба / Scheibe 8,4x16x1,6
14. Seib / flat washer / шайба / Scheibe 8,4x24x2
15. Seib / flat washer / шайба / Scheibe 10,5x20x2
16. Mutter / nut / гайка / Mutter M8
17. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
18. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A10
7
16 13
1
18
11
8
12
14
9
13
12
2
4
15
20.08.2019
8565658
1
1
1
1
1
1
2
2
4
2
2
4
8
2
2
4
2
2
6
17
10
1/3
