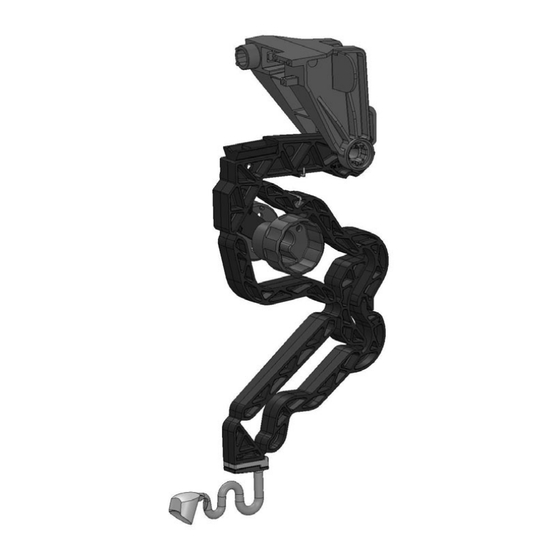

GONIO ready

für den Einmalgebrauch, für f = 175 mm oder f = 200 mm

disposable, for f = 175mm or f = 200 mm

desechable para un solo uso, para f = 175mm ó f = 200 mm

jetable, pour f = 175 mm ou f = 200 mm

monouso, per f = 175 mm o f = 200 mm

para uma utilização, para f = 175 mm ou f = 200 mm

일회용, f = 175 mm 또는 f = 200 mm용

Gebrauchsanweisung de, Seite 5

Instruction Manual en, page 12

Manual de Instrucciones es, página 18

Mode d'emploi fr, page 25

Instruzioni per l'uso it, pagina 32

Manual de instruções pt, página 38

사용 설명서 ko, 페이지. 45

G/10010440/IN Rev00

Release: 21.12.2022

Symbole / Symbols / Símbolos / Symboles / Simboli / Símbolos /

Hersteller

Manufacturer

Fabricante

Fabricant

Produttore

Fabricante

제조업체

Nicht mit einem Messer öffnen

Do not open with a knife

No utilice cuchillo para abrir

Ne pas ouvrir avec un couteau

Non aprire con il coltello

Não abra com uma faca!

칼로 열지 마십시오

Bei beschädigter Verpackung

nicht verwenden

Do not use when packaging is

damaged

No utilizar si el embalaje está

dañado

Ne pas utiliser si l'emballage est

endommagé

Non utilizzarlo se la confezione è

danneggiata

Com embalagem danificada não

utilizar

포장이 손상된 경우

사용하지 마십시오

기호

Herstellungsdatum

Manufacturing date

Fecha de fabricación

Date de fabrication

Data di produzione

Data de fabricação

제조 일자

Verwendbar bis

Use by

Fecha de caducidad

À utiliser avant

Utilizzabile fino al

Utilizável até

사용 기한

Temperaturbegrenzung Lage-

rung

Storage temperature limit

Temperaturas límite de

almacenamiento

Températures de stockage

admissibles

Limite di temperatura per la te-

nuta in magazzino

Limite de temperatura

armazenamento

보관 온도 제한
