本書は取付け作業前・ご使用前に必ずお読みください。

取付けは必ず専門業者に依頼してください。

お読みになった後は、大切に保管してください。

本製品は下記に示す車両のみ取付け可能です。装着車種と適合車種を確認してください。

商

品

名

用

途

コード №

製品説明書品番

車

名

型

式

原動機型式

年

式

備

考

取扱説明書

適合車両

HKS HIPERMAX R

自動車専用部品

80310-AT007

80310-AT007T

E04415-T76050-00

トヨタＧＲカローラ

FULL KIT

FULL R-SPG KIT

GZEA14H

G16E

2022/12～

80310-AT007

Need help?

Do you have a question about the 80310-AT007 and is the answer not in the manual?

Questions and answers

Summary of Contents for HKS 80310-AT007

Page 1 取扱説明書本書は取付け作業前・ご使用前に必ずお読みください。取付けは必ず専門業者に依頼してください。お読みになった後は、大切に保管してください。適合車両本製品は下記に示す車両のみ取付け可能です。装着車種と適合車種を確認してください。商品名 HKS HIPERMAX R 用途自動車専用部品 80310-AT007 FULL KIT コード № 80310-AT007T FULL R-SPG KIT 製品説明書品番 E04415-T76050-00 車名トヨタＧＲカローラ型式 GZEA14H 原動機型式...
Page 2 減衰力調整方法･･････････････････････････････････････････１２車高調整方法････････････････････････････････････････････１３キャンバー調整方法････････････････････････････････････････１５開発車両データ･･････････････････････････････････････････１６補修部品のご案内････････････････････････････････････････１７用語の説明専門業者：お買い上げ販売店及び取付けを依頼する整備工場・ショップコードＮｏ．：ＨＫＳ製品及び部品を注文する際に使用する番号点検・整備：本製品と自動車全体を安全に運転するために機能・性能を確認し、不具合部位を修理・調整すること日常点検：自動車を運行する人が、一日一回運行前に行う点検（日常点検及び点検項目は、メーカー発行のユーザーマニュアルに従って作業を行ってください。）ノーマル車両：車両購入時の状態アフターパーツを取付けていない車両、事故を起こしたことのない車両メーカー：車両の製造メーカー整備書：メーカー発行の整備書誤使用：加工及び分解・改造・用途外使用を含む誤使用ＡＳＳＹ：Assembly（アッセンブリ）の略改訂の記録改訂No. 発行月記載変更内容３－１．０１ 2024/2 初版 - 1 - 80310-AT007...
Page 3 ●本書は本製品を安全に取付けていただき、お客様または第三者への危険や損害を未然に防止するため、守っていただきたい注意事項を示しています。 ●本製品はノーマル車両、ＨＫＳ製品取付け車両を基準に開発されております。適合車両以外に取付けた場合は、本製品の機能・性能及び安全性について保証いたしかねます。 ●お客様または第三者が本製品及び付属品を誤使用したことにより受けた損害については、当社は一切責任を負いかねます。 ●本製品の仕様は付属品を含め、改良のため予告なく変更することがあります。 ●本書は予告なく改版することがあります。 ●本書はお読みになった後も、本製品の側に置いてご活用ください。安全上の注意本書では、下記のような記号を使用しお客様への危険レベルを示しています。警告作業者または使用者が、死亡または重傷を負う可能性がある場合作業者または使用者が、傷害を負う危険が想定される場合（人損）拡大物損の発生が想定される場合注意（拡大物損とは、当該製造物が原因で誘発された物的損害（例えば車両の破損及び焼損））お使いいただく前に本製品を正しくお取扱いいただくために、下記の注意事項を必ず厳守してください。警告・本製品の交換、車高の調整に際して、車載ジャッキを使用した車体の持ち上げは絶対に行わないでください。必ず自動車専用リフトかガレージジャッキとリジッドラックを使用してください。車載ジャッキを使用すると車体が不安定な状態となり、車両が落下してケガをしたり、最悪の場合は死亡する恐れがあります。・本製品には窒素ガスが封入されています。分解したり、火に入れないでください。また、地面に落とす等の強い衝撃は与えないでください。分解・衝撃等で爆発する恐れがあります。注意・本キット装着により、衝突被害軽減ブレーキ等の運転支援システムが正しく機能しない可能性があります。・本キット装着による誤作動や不具合に関して責任を負いかねます。 ●シリンダーの継ぎ目部分からオイルがにじむ場合がありますが、組立て時にＯリングの外側に微量のオイルが残ったためのにじみで異常ではありません。 ●倒立タイプのサスペンションの底部分からグリスが出てくることがありますが、組立て時のグリスが残ったもので異常ではありません。そのまま使用されても問題はありませんが、気になる場合はウエス等で拭き取ってください。 ●汚れがついている場合は市販されているブレーキクリーナ等をウエスにつけて拭き取ってください。 - 2 - 80310-AT007...
Page 4 ・本書に従って車両に本製品を取付けてください。（サスペンションに左右があるものは、左右を区別するためのステッカーが貼付けてあります。）・各ボルト・ナットを本書及び整備書に記載されている規定トルクで締付けてください。規定トルクで締付けない場合、ボルト・ナットのネジ部破損や、ゆるみ、ショックアブソーバ内部破損の原因になります。警告・本製品のシャフトを工具等でつかまないでください。油漏れの原因になります。・六角穴付き皿ボルトをゆるめたり外したりしないでください。高圧ガスが噴出し、ショックアブソーバの機能が失われます。・スプリングが圧縮されている状態でスプリングコンプレッサーが脱落すると不測の方向に各部品が飛散し、負傷する恐れがあります。取付け後の確認 ●下記の項目を確認してください。・各ボルト・ナットが本書及び整備書に記載されている規定トルクで締付けられているか。・ブレーキホースやＡＢＳセンサハーネス等が、他の部品と干渉やこすれがないか。（オプションパーツとして汎用ブラケット：１７９９－ＳＡ０１０を設定してあります。）・本製品にタイヤやホイール等、他の部品が接触していないか。 ●タイヤ及びホイールは、いかなる場合でもサスペンション本体と干渉しないものを使用してください。本製品にタイヤやホイール等、他の部品が接触・干渉した状態で使用を続けると、油漏れや作動不良の原因になります。 ●スプリングは、スプリングシートの径に適合した製品を使用してください。 ●走行中に異音や異常な振動等の異変が生じた場合は、ただちに車両を停止し、取付けを依頼した専門業者へ点検を依頼してください。車高の調整 ●調整を始める前に車両の各部分の温度が約40℃位（手で触れて熱くない程度）に下がっていることを確認してください。 ●車高調整方法は、ライドハイトアジャスターのネジ調整によって車高を調整するタイプと、ブラケットの位置（ケース長）を変更することで車高を調整する全長調整式タイプの２種類があります。 ●車高調整方法・調整範囲・変化量等については、本製品の取付けについて（Ｐ５～）をご覧ください。 ●車高調整時は、必ず専用のフックレンチを使用してください。専用のフックレンチ以外を使用した場合、スプリングシートやロックナットが破損する恐れがあります。 ●スプリングシート位置を変更する場合は、スプリングのセット荷重や車両の重量が掛からない状態で調整してください。スプリングのセット荷重や車両の重量が掛かった状態でスプリングシートを調整するとネジ山を破損する恐れがあります。 ●車高調整後は、サスペンションと車体側の部品（ドライブシャフト・サスペンションアーム等）がサスペンションの作動範囲内で干渉やこすれがないか必ず確認し、干渉やこすれが認められた場合は干渉やこすれがない位置で使用してください。 ●車高調整後は、伸び切り位置で必ずスプリングに遊びがないか確認してください。 ●車高調整後は、車両に車重を掛けた状態でスプリング上部がアッパーマウント下側ガイド部に確実にガイドされている事を確認してください。 - 3 - 80310-AT007...
Page 5 注意・車両の各部分の温度が下がっていない状態で作業を行うと火傷を負う恐れがあります。・車高調整は、取扱説明書に記載された調整範囲内で調整してください。記載された調整範囲外で使用した場合、車両やサスペンションが破損する恐れがあります。・スプリングに遊びのある状態で使用すると、スプリングが脱落する恐れがあります。減衰力の調整 ●減衰力ダイヤルは30段あります。右回しに締込み、止まったところからクリック感が最初に感じられるところまで戻したところが0段となります。締込む際、クリック感に比べ過度に締込むと内部部品が破損し、調整不能になる恐れがあります。 ●製品によっては30段以上戻る場合がありますが戻さないでください。内部部品の破損に繋がる恐れがあります。 ●ダイヤル位置は左右同じ位置に調整してください。左右で異なるとハンドリングに悪影響を及ぼす恐れがあります。維持・管理 ●快適に運転していただくために、必ずお車を運転する前に日常点検を行ってください。日常点検はドライバーの責任です。必ず実施してください。 ●本製品取付け後は、ならし運転が必要です。50km前後を目安に速度を抑えて走行してください。 ●本製品使用期間中は、定期的に各部の締付け・車高・汚れ等を確認し、必要に応じて増し締め・調整・清掃を行ってください。 ●経年変化によりピロボール・シャフト等が磨耗し、サスペンションの性能の低下や音が発生する場合があります。サスペンション本来の性能を維持させるため定期的なオーバーホールをおすすめします。異常・故障時の対応 ●故障の修理はお客様ご自身では対処せず、必ず専門業者に依頼してください。 ●走行中、異音・異臭・振動等の異変があった場合は、ただちに車両の運転を中止し、専門業者に修理を依頼してください。アフターサービス ●本製品に関するお問い合わせ及びオプションパーツ・紛失部品の購入・オーバーホールのご依頼は、お買い上げの販売店にお問い合わせください。 ●本製品取付け後に修理・オーバーホール等が生じた場合、本製品（サスペンション単体）のみをお預かりさせていただく場合があります。修理・オーバーホール作業期間中にお車を使用される場合の為に、本製品取付け時に取外したサスペンションや純正部品は廃棄せず大切に保管してください。廃却について ●廃却する場合はお客様ご自身で対処せず、必ずお買い上げの販売店または専門業者に依頼してください。 ●オイルが飛散する場合がありますので、必ず安全メガネを着用し、作業してください。 - 4 - 80310-AT007...

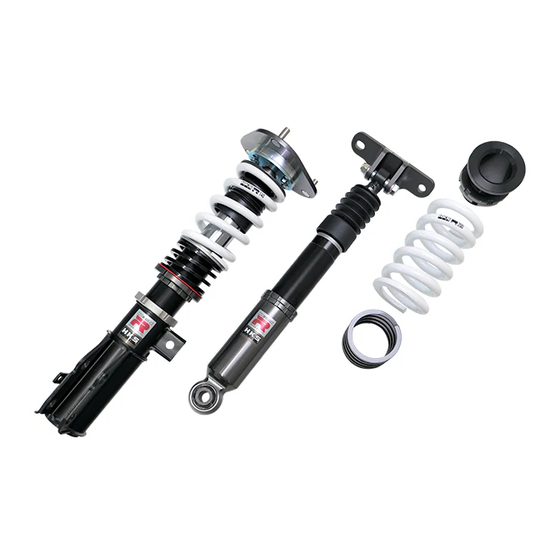

Page 6 本製品の取付けについて ◎取付け作業前に必ずお読みください。セット内容の確認取付け前に、下記のセット内容の有無・数量を確認してください。フロントサスペンションＡＳＳＹリアショックアブソーバＡＳＳＹリアスプリングライドハイトアジャスターＡＳＳＹスプリングシートヘルパースプリングワッシャ減衰力調整ダイヤルフックレンチフックレンチ（12.7sq 穴付）保証登録書取扱説明書（本書） - 5 - 80310-AT007...
Page 7 ※ スプリングブラケットスプリングシートヘルパースプリングインシュレータワッシャ（同梱品）ダストブーツコイルスプリングインシュレータＵＰＲ（純正部品）ライドハイトアジャスターＡＳＳＹ（同梱品）スプリングロックナット締付トルク：60N･m ※ ライドハイトアジャスターライドハイトアジャスタースプリングロックナットリアスプリング締付トルク：50N･m （同梱品） ※ ブラケットロックナット締付トルク：100N･m ※ スプリングシート（同梱品）ヘルパースプリングブラケット（同梱品）コイルスプリングインシュレータＬＷＲ（純正部品） ※フックレンチ（穴付・同梱品）を使用して締付けた時の数値を示しています。Ｐ１４「車高調整方法」参照イラストと実際の製品とは形状が異なる場合があります。 - 6 - 80310-AT007...
Page 8 ② を取外してください。（図１－１） ② ③ 図1-1 ２．車両をジャッキアップし、タイヤを取外してください。３．木片およびジャッキを使用し、ロアアームを支持してください。４． ④スピードセンサケーブル取付クリップ ⑤ブレーキホース取付ボルト ⑤ を取外してください。（図１－２） ④ 図1-2 ５． ⑥スタビライザリンク取付ナット ⑦フロントサスペンションＡＳＳＹロア取付ボルト・ナット ⑥ を取外してください。（図１－３） ⑦ 図1-3 ６． ⑧フロントサスペンションＡＳＳＹアッパー取付ナットを取外してください。（図１－４） ⑧ ７．ロアアームを支えているジャッキをおろしてください。８．フロントサスペンションＡＳＳＹを車両から取外してください。フロントサスペンションＡＳＳＹを取外す際、ブレーキホース・ＡＢＳセンサハーネスを引っ張らないようにしてください。引っ張った場合、ブレーキの故障・破損の原因となります。図1- 4 - 7 - 80310-AT007...
Page 9 ４． ⑤ブレーキホース取付ボルト（締付トルク：29.4N･m）を使用して、ブレーキホースを取付けてください。（図２－３）５． ④スピードセンサケーブル取付クリップ図2-2 を取付けてください。（図２－３） ※スピードセンサケーブルが個体差によりフロントサスペンションＡＳＳＹに接触する可能性がありますので、かしめ部をゆるめ、配線を接触しない位置に回してください。（図２－３・矢印部分） ⑤ ６．ロアアームを支えているジャッキをおろしてください。７．タイヤを取付け、車両をジャッキからおろしてください。 ④ ８． ③カウルトップ図2-3 ②カウルウォータエクストラクトシールド ①ワイパー（締付トルク：23N･m）を取付けてください。（図２－４） ① 注意 ② ② ・タイヤを取付け後、本製品がタイヤやホイール等、他の部品に接触していないことを確認してください。接触していると、油漏れや作動不良の原因になります。・本製品に交換後は車高の変化に伴いアライメントに狂いが生じ ③ ます。アライメントの狂いは走行安定性の低下やタイヤの偏磨耗などの悪影響を及ぼしますので、交換後は必ずアライメント図2-4 を適正値に調整してください。 - 8 - 80310-AT007...
Page 10 １．車両をジャッキアップし、タイヤを取外してください。２．木片およびジャッキを使用し、ロアアームを支持してください。３． ①リアショックアブソーバＡＳＳＹアッパー取付ボルトを取外してください。（図３－１） ① 図3-1 ４． ②リアショックアブソーバＡＳＳＹロア取付ナット ③ワッシャを取外してください。（図３－２）５． ④アッパーアーム取付ボルト・ナットを取外してください。（図３－３）６．ロアアームを支えているジャッキをおろし、リアショックアブソーバＡＳＳＹを車両から取外してください。 ③ ７．木片およびジャッキを使用し、ロアアームを支持してください。 ② ⑤ 図3-2 ８． ⑤ロアアーム取付ボルト・ナットを取外してください。（図３－２）９．ロアアームを支えているジャッキをゆっくり下げながら、スプリングを車両から取外してください。 ※リアスプリングを取外す際に、ブレーキホース等の突っ張りに注意してください。 ④ 図3-3 リアサスペンションＡＳＳＹを取外す際、ブレーキホース・ＡＢＳセンサハーネスを引っ張らないようにしてください。引っ張った場合、ブレーキの故障・破損の原因となります。 - 9 - 80310-AT007...
Page 11 ２．ジャッキ等で支えながら、ロアアームが水平になるまで荷重をかけ、図4-1 ⑤ロアアーム取付ボルト・ナット（締付トルク：73N･m）リアショックを取付けてください。（図４－１）アブソーバＡＳＳＹ３．ロアアームを支えているジャッキをおろしてください。 ③ ４．ワッシャ（同梱品） ③ワッシャ ②リアショックアブソーバＡＳＳＹロア取付ナット（締付トルク：135N･m）を使用して、リアショックアブソーバＡＳＳＹ（同梱品）車両側 ② ワッシャを車両に取付けてください。（図４－１・図４－２） (同梱品）図4-2 ５．木片およびジャッキを使用し、ロアアームを支持してください。６． ①リアショックアブソーバＡＳＳＹアッパー取付ボルト（締付トルク：60N･m）を取付けてください。（図４－３） ※ボルトの締め付けは、 ① ボルト穴真円側仮締め→ボルト穴長穴側仮締め →ボルト穴真円側本締め→ボルト穴長穴側本締めの手順で行ってください。（図４－４）図4-3 長穴真円図4-4 - 10 - 80310-AT007...
Page 12 リアサスペンションＡＳＳＹ取付け７．ジャッキ等で支えながらロアアームが水平になるまで荷重を掛け、 ④アッパーアーム取付ボルト・ナット（締付トルク：73N･m）を取付けてください。（図４－５）８．ロアアームを支えているジャッキをおろしてください。９．タイヤを取付け、車両をジャッキからおろしてください。 ④ 図4-5 注意・タイヤを取付け後、本製品がタイヤやホイール等、他の部品に接触していないことを確認してください。接触していると、油漏れや作動不良の原因になります。・本製品に交換後は車高の変化に伴いアライメントに狂いが生じます。アライメントの狂いは走行安定性の低下やタイヤの偏磨耗などの悪影響を及ぼしますので、交換後は必ずアライメントを適正値に調整してください。 - 11 - 80310-AT007...
Page 13 ●ストラットタイプ・サスペンション底面に取付けられているダイヤルで調整してください。 ●横調整タイプ・サスペンション下部側面に取付けられているダイヤルで調整してください。最弱出荷時最強 ※ 軽く右回りに一杯締込み最強より30段最強より15段 HIPERMAX R 左回りに少し戻し戻した位置戻した位置クリックした位置 ※最強を0クリックとする左回り右回り左回り右回り左回り右回り右回り左回り標準タイプ（ダイヤル付き）標準タイプ（同梱ダイヤル使用）ストラットタイプ横調整タイプ ●減衰力ダイヤルは30段あります。右回しに締込み、止まったところからクリック感が最初に感じられるところまで戻したところが0段となります。締込む際、クリック感に比べ過度に締込むと内部部品が破損し、調整不能になる恐れがあります。 ●製品によっては30段以上戻る場合がありますが戻さないでください。内部部品の破損に繋がる恐れがあります。 ●ダイヤル位置は左右同じ位置に調整してください。左右で異なるとハンドリングに悪影響を及ぼす恐れがあります。 - 12 - 80310-AT007...
Page 14 ※数値は参考値です。車両の個体差、取付け条件により変化することがあります。 ※キャンバー値を調整した場合、車高が変化します。フロント：出荷キャンバー値より1°00‘程度ネガティブ方向(テスト時)に調整した場合、表中数値より3mm程度ダウンリアの車高調整についてブラケット側の調整ではストローク配分は変化しますが、車高は変化しません。車高の調整はライドハイトアジャスター側で行ってください。また、ライドハイトアジャスター側で車高調整を行った場合、ストローク確保のため、同量のケース長調整を限度内で行うことをおすすめします。注意ケース長等の調整幅には限度があります。表の値（上限・下限）を超えた状態で使用しないでください。サスペンションの破損につながります。またケース長等が限度内であっても、サスペンションのストローク範囲内において、アーム・タイヤ等の干渉が起きる可能性があります。ケース長等を変更した場合は、走行前に必ず干渉の有無を確認してください。干渉が起きる状態で走行すると、サスペンション及び車両の破損につながる恐れがあります。巻上げ寸法の調整量と車高変化量の関係（車高変化量） ÷ （レバー比）＝巻上げ寸法の調整量例：GZEA14Hのフロントの車高を10mm下げたい場合 10mm（車高変化量） ÷ 1.00（レバー比）＝ 10mm となり 10mm巻上げ寸法を調整してください。レバー比とは？・・・車高調整時、ライドハイトアジャスターの調整量と車高の関係を示した数値で、 GZEA14Hの場合（フロント：1.00・リア：1.40）となります。 - 13 - 80310-AT007...
Page 15 ①ブラケットとブラケットロックナットをゆるめてください。 ②ケース長を伸ばす時はスプリングロックナット、縮める時はライドハイトアジャスターを回転させて調整してください。 ③ブラケットとブラケットロックナットを規定トルク（100N･m）で締付けてください。【ライドハイトアジャスター側（スプリングセット長）調整方法】 ①ライドハイトアジャスターとスプリングロックナットをゆるめてください。 ②ライドハイトアジャスターを回転させて調整してください。 ③ライドハイトアジャスターとスプリングロックナットを規定トルク（50N･m）で締付けてください。スプリングセット長ヘルパースプリングライドハイトアジャスタースプリングロックナット巻上げ寸法ブラケットロックナットケース長リアブラケット【ショックアブソーバブラケット側（ケース長）調整方法】 ①ブラケットと２個のブラケットロックナットをゆるめてください。 ②ブラケットロックナットはブラケットを移動させても干渉しない位置まで上げてください。２個のブラケットロックナットをダブルナットの要領でシリンダーに締付けてください。 ③ケース長を伸ばす時は下側のブラケットロックナット、縮める時は上側のブラケットロックナットを回転させて調整してください。 ④シリンダーに固定した２個のブラケットロックナットをゆるめ、ブラケットとブラケットロックナットを規定トルク（50N･m）で締付けてください。【ライドハイトアジャスター側（スプリングセット長）調整方法】 ①ライドハイトアジャスターＡＳＳＹを車両から取外してください。 ②スプリングロックナットとライドハイトアジャスターをゆるめ、ライドハイトアジャスターを回転させて調整してください。 ③ライドハイトアジャスターとスプリングロックナットを規定トルク（60N･m）で締付け、車両に取付けてください。スプリングロックナット巻上げ寸法ケース長ブラケットロックナットライドハイトアジャスターブラケット【ライドハイトアジャスターＡＳＳＹ】 - 14 - 80310-AT007...
Page 16 ２．タイヤハウスからキャンバー調整ボルト（４ヶ所）をゆるめてください。（図６－１矢印部分）３．ピロボール部を調整したい位置に移動してください。・車両内側へ移動：キャンバー角が増す（寝る）・車両外側へ移動：キャンバー角が減る（起きる）【キャンバー調整範囲に関して】 ※キャンバー調整を行う範囲によって、キャンバー調整ボルトを付替える必要があります。図6-1 目盛位置キャンバー調整ボルト位置６未満出荷時（図６－２） ↑車両外側車両外側のキャンバー調整ボルト２本を６以上ボディ側ネジ穴に付替え（図６－３）注意スピードセンサーブラケットとスタビライザーリンクが接触する恐れがありますので、１２目盛以下の範囲で使用してください。干渉が起きる状態で走行すると、サスペンション及び車両の破損につながる恐れがあります。（図６－４）図6-2：出荷時４．２．でゆるめたキャンバー調整ボルトを締付けてください。 ↑車両外側（締付トルク：9N･m） ※サスペンションを車両に取付ける際は、アッパープレートのロゴマークが車両外側に向くようにしてください。 ※キャンバー角の変化量は車両により異なります。 ※車両により取付け状態での調整が困難な場合は、一度サスペンションを取外して調整してください。図6-3：6目盛位置図6-4 - 15 - 80310-AT007...
Page 17 966 / 638 ガソリン残量 FULL テスト時 out 2 mm / -4°00' out 5 mm / -2°10' アライメント（トー／キャンバー）基準値 0 ± 2 mm / -1°39' ± 0°45' in 1 ± 2 mm / -2°07' ± 0°45' - 16 - 80310-AT007...
Page 18 補修部品のご案内商品名フロントリアダストブーツセット（２個１セット） 82004-AK082 82004-AK020 スフェリカルベアリングセット（２個１セット） 82004-AK095 スタビライザーリンク（１個）減衰力調整ケーブルセット（２個１セット） ※詳細はＨＫＳホームページをご参照ください。https://www.hks-power.co.jp/ - 17 - 80310-AT007...
Page 19 - 18 - 80310-AT007...
Page 20 株式会社エッチ・ケー・エス〒418-0192 静岡県富士宮市北山7181 https://www.hks-power.co.jp/ （禁無断複写、転載）（株）エッチ・ケー・エス改訂No. 発行月 3-1.01 2024/2 80310-AT007...
Page 21 Always have access to a factory service manual. To avoid injury, follow the safety precautions contained in the factory service manual. Vehicles Application Chart Product HKS HIPERMAX R Product Category AUTOMOBILE PARTS 80310-AT007 FULL KIT Part No.
Page 22 ● This product was designed based on installation onto a specific factory vehicle HKS product are installed. The product performance is not guaranteed if this product is installed to an inapplicable vehicle. ● HKS will not be responsible for any damage caused by incorrect installation and/or use, or use after modification and/or dismantling of this product.
Page 23 · Installing this kit may cause a malfunction of brake, driving support system such as collision avoidance system. · HKS will not be responsible for a malfunction and/or failure of those driving support systems after installing this product. ● Oil may exude from the cylinder joint; this is normal. A small amount of oil remains outside of the O-ring after assembly.
Page 24 0 step position. Over-tightening may damage the internal parts and disable the adjustment function. ● Do not return more than 30 steps; it may damage the internal parts. ● Adjust the dial position to the same on the left and right sides. If not, it may adversely affect handling. - 3 - 80310-AT007...
Page 25 ● For inquiries about this product, purchase of optional parts, purchase of missing parts, and/or overhaul, please contact the dealer where you purchased. ● In case of repair or overhaul is required after installation, HKS may retain only the product. Please keep the removed factory Suspension assembly and Stock parts. They may use as a replacement.
Page 26 PRODUCT INSTALLATION Parts List Front Suspension Assy Rear Shock Absorber Assy Rear Spring Rear Ride Height Adjuster Assy Spring Seat Helper Spring Washer Adjustment Dial Spanner Wrench Spanner Wrench (12.7sq Slotted) Warranty Registration Certificate Installation Manual - 5 - 80310-AT007...
Page 27 RIDE HEIGHT ADJUSTER LOCKING SPRING REAR SPRING (KIT PARTS) Torque Specs: 50N·m* LOCKING BRACKET Torque Specs: 100N·m* SPRING SEAT (KIT PARTS) HELPER SPRING BRACKET (KIT PARTS) COIL SPRING INSULATOR LWR(FACTORY) * Torque value when tightened with the - 6 - 80310-AT007...
Page 28 The brake line installation bolt ⑤ . (Diagram 1-2) ④ 1 - 2 5. Remove the following: The stabilizer link nut ⑥ ⑥ The bolts and nuts from the lower front suspension assy ⑦ . (Diagram 1-3) ⑦ 1 - 3 - 7 - 80310-AT007...
Page 29 8. Remove the factory front suspension assy from the vehicle. 1 - 4 NOTICE When removing the factory front suspension assy, make sure not to pull on the brake line and ABS sensor. When these are pulled, it may damage the brakes. - 8 - 80310-AT007...
Page 30 (Torque Specs: 23N·m) (Diagram 2-4) ② ② CAUTION After re-mounting the tires, make sure the product does not ③ come into contact with the wheels/tires. Re-alignment is required after installation of this product. 2 - 4 - 9 - 80310-AT007...
Page 31 3 - 3 ④ NOTICE When removing the factory rear suspension assy, make sure not to pull on the brake line and ABS sensor. When these are pulled, it may damage the brakes. - 10 - 80310-AT007...
Page 32 →Temporary tightening the bolt on the long hole side 4 - 3 →Completely tightening the bolt on the circle hole side →Completely tightening the bolt on the long hole (Diagram 4-4) Long Hole Circle Hole 4 - 4 - 11 - 80310-AT007...
Page 33 9. Mount the wheels back on, then lower the vehicle. 4 - 5 ④ CAUTION After re-mounting the tires, make sure the product does not come into contact with the wheels/tires. Re-alignment is required after installation of this product. - 12 - 80310-AT007...
Page 34 Standard Strut Type counter clockwise clockwise counter clockwise clockwise shock absorber Use the provided adjustment dial Turn the dial attached on the top of each MacPherson Strut Type clockwise counter clockwise Side Adjusting Strut Type counter clockwise clockwise - 13 - 80310-AT007...
Page 35 6. Adjusting the Ride Height HKS has preset the ride height prior to shipment. FRONT REAR GZEA14H Upper Limit Lower Limit Upper Limit Lower Limit Vehicle Height Data (inch) When Shipped During Testing When Shipped During Testing 25.7 25.2 27.1 25.0...
Page 36 (3) When the desired height is obtained, securely tighten the Ride Height Adjuster and Locking Spring to specified torque specs 60N·m. Locking Spring Thread Length Shock Body Length Locking Bracket Ride Height Adjuster Bracket [Rear Ride Height Adjuster Assy] - 15 - 80310-AT007...
Page 37 * The adjustable range of the camber angle varies depending on the vehicle. * If it is difficult to adjust the camber angle while this product is installed in the vehicle, remove the suspension for adjustment. 6 - 3 : position at 6 divisions 6 - 4 - 16 - 80310-AT007...
Page 38 2 mm / -4° 00' out 5 mm / -2° 10' During Test Alignment (Toe/Camber) 0 ± 2 mm / -1° 39' ± 0° 45' in 1 ± 2 mm / -2° 07' ± 0° 45' Standard Value - 17 - 80310-AT007...
Page 39 Dust Boots Set (2 pcs set) 82004-AK082 82004-AK020 Spherical Bearing Set (2 pcs set) 82004-AK095 Stabilizer Link (1 pcs) Adjustment Cable Set (2 pcs set) * For more information, please refer to the HKS website. https://www.hks-power.co.jp/en/ - 18 - 80310-AT007...
Page 40 HKS Co., Ltd. 7181 Kitayama, Fujinomiya, Shizuoka 418-0192, JAPAN https://www.hks-power.co.jp/en/ REV. NO. DATE 3-1.01 2/2024 80310-AT007...
