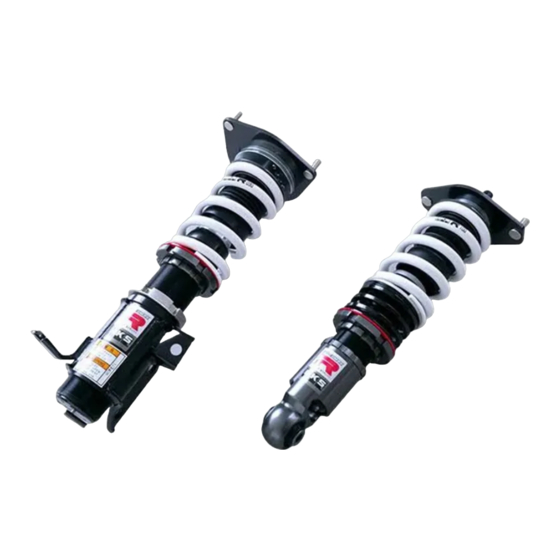

HKS HIPERMAX R Installation Manual

Hide thumbs Also See for HIPERMAX R:
Table of Contents

Advertisement

Quick Links

Download this manual
本書は取付け作業前・ご使用前に必ずお読みください。
取付けは必ず専門業者に依頼してください。
お読みになった後は、大切に保管してください。
本製品は下記に示す車両のみ取付け可能です。装着車種と適合車種を確認してください。
商
品
名
用
途
コード№
製品説明書品番
車
名
型
式
エンジン形式
年
式
備
考
取扱説明書
適合車両
HKS HIPERMAX R
自動車専用部品
80310-AN004
80311-AN004
80312-AN004
80313-AN004
80314-AN004
80310-AN004T FULL R-SPG KIT
E04415-N21690-00
ニッサン スカイラインＧＴ－Ｒ
FULL KIT
FRONT FULL SET
REAR FULL SET
FRONT DAMPER SET
REAR DAMPER SET
BNR32
RB26DETT
1989/8～
80310-AN004

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HIPERMAX R and is the answer not in the manual?

Questions and answers

Related Manuals for HKS HIPERMAX R

Summary of Contents for HKS HIPERMAX R

  • Page 1 取扱説明書 本書は取付け作業前・ご使用前に必ずお読みください。 取付けは必ず専門業者に依頼してください。 お読みになった後は、大切に保管してください。 適合車両 本製品は下記に示す車両のみ取付け可能です。装着車種と適合車種を確認してください。 商 品 名 HKS HIPERMAX R 用 途 自動車専用部品 80310-AN004 FULL KIT 80311-AN004 FRONT FULL SET 80312-AN004 REAR FULL SET コード№ 80313-AN004 FRONT DAMPER SET 80314-AN004 REAR DAMPER SET 80310-AN004T FULL R-SPG KIT 製品説明書品番...
  • Page 2 目 次 ●目 次 ●用語の説明 ●改訂の記録 ●本製品の取扱いについて はじめに ･････････････････････････････････････････････････２ 安全上の注意 ･････････････････････････････････････････････２ お使いいただく前に ･･･････････････････････････････････････２ 取付け時の注意 ･･･････････････････････････････････････････３ 取付け後の確認 ･･･････････････････････････････････････････３ 車高の調整 ･･･････････････････････････････････････････････３ 減衰力の調整 ･････････････････････････････････････････････４ 維持・管理 ･･･････････････････････････････････････････････４ 異常・故障時の対応 ･･･････････････････････････････････････４ アフターサービス ･････････････････････････････････････････４ 廃却について ･････････････････････････････････････････････４ ●本製品の取付けについて セット内容の確認 ･････････････････････････････････････････５ サスペンションＡＳＳＹ構成図 ･････････････････････････････６ フロントサスペンションＡＳＳＹ取外し ･････････････････････７ フロントサスペンションＡＳＳＹ取付け ･････････････････････８ リアサスペンションＡＳＳＹ取外し ･････････････････････････９ リアサスペンションＡＳＳＹ取付け...
  • Page 3 本製品の取扱いについて はじめに この度はＨＫＳ ＨＩＰＥＲＭＡＸ ＳＥＲＩＥＳをお買い上げいただき誠にありがとうございます。 本製品を安全にご使用いただき、機能を充分に発揮させるために本書をお読みください。 取付け終了後は本書に記載されている内容を守り、安全に使用してください。 本書は取付けを行う前に必ず読み、よく理解したうえで作業を行ってください。 ●本書は本製品を安全に取付けていただき、お客様または第三者への危険や損害を未然に防止するため、守っていただきたい 注意事項を示しています。 ●本製品はノーマル車両、ＨＫＳ製品取付け車両を基準に開発されております。 適合車両以外に取付けた場合は、本製品の機能・性能及び安全性について保証いたしかねます。 ●お客様または第三者が本製品及び付属品を誤使用したことにより受けた損害については、当社は一切責任を負いかねます。 ●本製品の仕様は付属品を含め、改良のため予告なく変更することがあります。 ●本書は予告なく改版することがあります。 ●本書はお読みになった後も、本製品の側に置いてご活用ください。 安全上の注意 本書では、下記のような記号を使用しお客様への危険レベルを示しています。 警 告 作業者または使用者が、死亡または重傷を負う可能性がある場合 作業者または使用者が、傷害を負う危険が想定される場合（人損）拡大物損の発生が想定される場合 注 意 （拡大物損とは、当該製造物が原因で誘発された物的損害（例えば車両の破損及び焼損）） お使いいただく前に 本製品を正しくお取扱いいただくために、下記の注意事項を必ず厳守してください。 警 告 ・本製品の交換、車高の調整に際して、車載ジャッキを使用した車体の持ち上げは絶対に行わないでください。 必ず自動車専用リフトかガレージジャッキとリジッドラックを使用してください。 車載ジャッキを使用すると車体が不安定な状態となり、車両が落下してケガをしたり、最悪の場合は死亡する恐れが あります。 ・本製品には窒素ガスが封入されています。分解したり、火に入れないでください。 また、地面に落とす等の強い衝撃は与えないでください。分解・衝撃等で爆発する恐れがあります。 注 意 ・本キット装着により、衝突被害軽減ブレーキ等の運転支援システムが正しく機能しない可能性があります。 ・本キット装着による誤作動や不具合に関して責任を負いかねます。 ●シリンダーの継ぎ目部分からオイルがにじむ場合がありますが、組立て時にＯリングの外側に微量のオイルが残ったための にじみで異常ではありません。...
  • Page 4 取付け時の注意 ●本製品の取付けは、必ず専門業者に依頼してください。 ●本製品の加工、改造は絶対に行わないでください。 ●ガス封入口から窒素ガスを抜いたり、充填しないでください。 ●本製品を交換する際は必ず左右（２本）同時に交換してください。 ●スプリング脱着作業には、スプリングコンプレッサーを使用してください。 ●スプリング脱着作業時は、スプリングコンプレッサーの引っ掛かり状態を確認して作業してください。 ●サスペンションのアッパーマウントの取付け・取外しの際に、インパクトレンチは使用しないでください。 やむをえず使用する場合は、スプリングの反発力及びばね下重量がサスペンションに掛かり、サスペンションが伸び切った 状態での作業は避け、スプリングが遊んでいる状態でサスペンションを縮めて作業するか、もしくはジャッキ等を用い サスペンションを縮めた状態で作業してください。 インパクトレンチの誤った使用により、内部部品の脱落または異音の発生する原因となる可能性があります。 ・本書及び整備書に従ってノーマルサスペンションＡＳＳＹを取外してください。 取外したサスペンションＡＳＳＹや純正部品は廃棄せず大切に保管してください。 ・本書に従って車両に本製品を取付けてください。 （サスペンションに左右があるものは、左右を区別するためのステッカーが貼付けてあります。） ・各ボルト・ナットを本書及び整備書に記載されている規定トルクで締付けてください。 規定トルクで締付けない場合、ボルト・ナットのネジ部破損や、ゆるみ、ショックアブソーバ内部破損の原因になります。 注 意 ・本製品のシャフトを工具等でつかまないでください。油漏れの原因になります。 ・六角穴付き皿ボルトをゆるめたり外したりしないでください。高圧ガスが噴出し、ショックアブソーバの機能が 失われます。 ・スプリングが圧縮されている状態でスプリングコンプレッサーが脱落すると不測の方向に各部品が飛散し、負傷する 恐れがあります。 取付け後の確認 ●下記の項目を確認してください。 ・各ボルト・ナットが本書及び整備書に記載されている規定トルクで締付けられているか。 ・ブレーキホースやＡＢＳセンサハーネス等が、他の部品と干渉やこすれがないか。 （オプションパーツとして汎用ブラケット：１７９９－ＳＡ０１０を設定してあります。） ・本製品にタイヤやホイール等、他の部品が接触していないか。 ●タイヤ及びホイールは、いかなる場合でもサスペンション本体と干渉しないものを使用してください。本製品にタイヤや ホイール等、他の部品が接触・干渉した状態で使用を続けると、油漏れや作動不良の原因になります。 ●スプリングは、スプリングシートの径に適合した製品を使用してください。 ●走行中に異音や異常な振動等の異変が生じた場合は、ただちに車両を停止し、取付けを依頼した専門業者へ点検を依頼して ください。 車高の調整 ●調整を始める前に車両の各部分の温度が約40℃位（手で触れて熱くない程度）に下がっていることを確認してください。 ●車高調整方法は、ライドハイトアジャスターのネジ調整によって車高を調整するタイプと、ブラケットの位置（ケース長）を 変更することで車高を調整する全長調整式タイプの２種類があります。 ●車高調整方法・調整範囲・変化量等については、本製品の取付けについて（Ｐ５～）をご覧ください。...
  • Page 5 注 意 ・車両の各部分の温度が下がっていない状態で作業を行うと火傷を負う恐れがあります。 ・車高調整は、取扱説明書に記載された調整範囲内で調整してください。記載された調整範囲外で使用した場合、 車両やサスペンションが破損する恐れがあります。 ・スプリングに遊びのある状態で使用すると、スプリングが脱落する恐れがあります。 減衰力の調整 ●減衰力ダイヤルは30段あります。右回しに締込み、止まったところからクリック感が最初に感じられるところまで戻したところ が0段となります。締込む際、クリック感に比べ過度に締込むと内部部品が破損し、調整不能になる恐れがあります。 ●製品によっては30段以上戻る場合がありますが戻さないでください。内部部品の破損に繋がる恐れがあります。 ●ダイヤル位置は左右同じ位置に調整してください。左右で異なるとハンドリングに悪影響を及ぼす恐れがあります。 維持・管理 ●快適に運転していただくために、必ずお車を運転する前に日常点検を行ってください。 日常点検はドライバーの責任です。必ず実施してください。 ●本製品取付け後は、ならし運転が必要です。50km前後を目安に速度を抑えて走行してください。 ●本製品使用期間中は、定期的に各部の締付け・車高・汚れ等を確認し、必要に応じて増し締め・調整・清掃を行ってください。 ●経年変化によりピロボール・シャフト等が磨耗し、サスペンションの性能の低下や音が発生する場合があります。 サスペンション本来の性能を維持させるため定期的なオーバーホールをおすすめします。 異常・故障時の対応 ●故障の修理はお客様ご自身では対処せず、必ず専門業者に依頼してください。 ●走行中、異音・異臭・振動等の異変があった場合は、ただちに車両の運転を中止し、専門業者に修理を依頼してください。 アフターサービス ●本製品に関するお問い合わせ及びオプションパーツ・紛失部品の購入・オーバーホールのご依頼は、お買い上げの販売店に お問い合わせください。 ●本製品取付け後に修理・オーバーホール等が生じた場合、本製品（サスペンション単体）のみをお預かりさせていただく場合が あります。 修理・オーバーホール作業期間中にお車を使用される場合の為に、本製品取付け時に取外したサスペンションや純正部品は 廃棄せず大切に保管してください。 廃却について ●廃却する場合はお客様ご自身で対処せず、必ずお買い上げの販売店または専門業者に依頼してください。 ●オイルが飛散する場合がありますので、必ず安全メガネを着用し、作業してください。 - 4 - 80310-AN004...
  • Page 6 本製品の取付けについて ◎取付け作業前に必ずお読みください。 セット内容の確認 取付け前に、下記のセット内容の有無・数量を確認してください。 フロントサスペンションＡＳＳＹ リアサスペンションＡＳＳＹ スペーサー（フロント用） 減衰力調整ダイヤル ボルト（Ｍ１２） フックレンチ ワッシャ（Ｍ１２） フックレンチ（12.7sq 穴付） スペーサー（薄・リア用） 保証書 スペーサー（厚・リア用） 取扱説明書（本書） フランジナット（Ｍ１２） - 5 - 80310-AN004...
  • Page 7 サスペンションＡＳＳＹ構成図 フロント リ ア ナットスフェリカル 減衰力調整ダイヤル 締付トルク：25N･m スクリュ ナットスフェリカル アッパーマウントＡＳＳＹ 締付トルク：25N･m アッパーマウントＡＳＳＹ カラースフェリカル(厚) カラースフェリカル(厚) スプリングリテーナー スプリングリテーナー ラバーシート ラバーシート カラースフェリカル(薄) カラースフェリカル(薄) ダストブーツ ダストブーツ スプリング スプリング スプリングシート スプリングシート ヘルパースプリング ヘルパースプリング インシュレータ バンプストッププレート インシュレータ プレートの向きに注意して取付 けてください。（溝（凹み）の バンプストッププレート ある側をＣリングに向けてくだ プレートの向きに注意して取付 さい。） けてください。（溝（凹み）の Ｃリング ある側をＣリングに向けてくだ さい。）...
  • Page 8 フロントサスペンションＡＳＳＹ取外し 警 告 本製品の交換、車高の調整に際して、車載ジャッキを使用した車体の持ち上げは絶対に行わないでください。 車載ジャッキを使用すると車体が不安定な状態となり、調整中に車両が落下してケガをしたり、最悪の場合は死亡する 恐れがあります。必ず自動車用リフトか、ガレージジャッキとリジッドラックを使用してください。 １． 車両をジャッキアップし、タイヤを取外してください。 ２． ①フロントサスペンションＡＳＳＹロア取付ナット を取外してください。（図１－１） ① 図1-1 ３． ②フロントサスペンションＡＳＳＹアッパー取付ナット ② を取外してください。（図１－２） ４． フロントサスペンションＡＳＳＹを車両から取外してください。 図1-2 引っ張った場合、ブレーキの故障・破損の原因となります。 - 7 - 80310-AN004...
  • Page 9 フロントサスペンションＡＳＳＹ取付け 注 意 各部の締付トルクは、本説明書指定値またはメーカー発行の整備要領書に従ってください。 指定値に従わない場合ボルト・ナットのネジ部破損やショックアブソーバ内部破損の原因になります。 ・取付けは取外しと逆の手順で行います。 ② １． フロントサスペンションＡＳＳＹ（同梱品） ②フロントサスペンションＡＳＳＹアッパー取付ナット （締付トルク：39～54N･m） を車両に取付けてください。（図２－１） ※取付けの際、サスペンションＡＳＳＹ本体に貼付けてある ラベルで右・左を確認して車両に取付けてください。 図2-1 ２． フロントサスペンションＡＳＳＹロア取付け部の車両側のシャフトに フロント スペーサー（フロント用・同梱品） サスペンション を取付けてください。（図２－２） ＡＳＳＹ スペーサー （フロント用・同梱品） ３． ワッシャ（純正部品）を挟み、 ワッシャ ①フロントサスペンションＡＳＳＹロア取付ナット （純正部品） （締付けトルク：108～127N･m） を取付けてください。（図２－２・図２－３） 車両側 ４． タイヤを取付け、車両をジャッキからおろしてください。 ① ゴムブッシュ平坦側 図2-2 ① 図2-3 注 意 ・タイヤを取付け後、本製品がタイヤやホイール等、他の部品に接触していないことを確認してください。...
  • Page 10 リアサスペンションＡＳＳＹ取外し 警 告 本製品の交換、車高の調整に際して、車載ジャッキを使用した車体の持ち上げは絶対に行わないでください。 車載ジャッキを使用すると車体が不安定な状態となり、調整中に車両が落下してケガをしたり、最悪の場合は死亡する 恐れがあります。必ず自動車用リフトか、ガレージジャッキとリジッドラックを使用してください。 １． トランクルーム内の ①トランクサイドフィニッシャー を取外してください。（図３－１） ① 図3-1：右側 ２． 車両をジャッキアップし、タイヤを取外してください。 ３． ②リアサスペンションＡＳＳＹロア取付ボルト・ナット を取外してください。（図３－２） ※本製品取付けの際、②リアサスペンションＡＳＳＹロア取付 ボルト・ナットは使用しません。 ② 図3-2 ４． ③リアサスペンションＡＳＳＹアッパー取付ナット ③ を取外してください。（図３－３） ５． リアサスペンションＡＳＳＹを車両から取外してください。 図3-3 リアサスペンションＡＳＳＹを取外す際、ブレーキホース・ＡＢＳセンサハーネスを引っ張らないようにしてください。 引っ張った場合、ブレーキの故障・破損の原因となります。 - 9 - 80310-AN004...
  • Page 11 リアサスペンションＡＳＳＹ取付け 注 意 各部の締付トルクは、本説明書指定値またはメーカー発行の整備要領書に従ってください。 指定値に従わない場合ボルト・ナットのネジ部破損やショックアブソーバ内部破損の原因になります。 ・取付けは取外しと逆の手順で行います。 ③ １． リアサスペンションＡＳＳＹ（同梱品） ③リアサスペンションＡＳＳＹアッパー取付ナット （締付トルク：16～19N･m） を車両に取付けてください。（図４－１） ※取付けの際、サスペンションＡＳＳＹ本体に貼付けてあるラベルで 右・左を確認して車両に取付けてください。 図4-1 ２． ボルト（Ｍ１２・同梱品）（締付トルク：88～108N･m） ワッシャ（Ｍ１２・同梱品） スペーサー（薄・リア用・同梱品） スペーサー（厚・リア用・同梱品） フランジナット（Ｍ１２・同梱品） を取付けてください。（図４－２・図４－３） ３． タイヤを取付け、車両をジャッキからおろしてください。 ４． ①トランクサイドフィニッシャー ボルト・ワッシャ・スペーサー（薄） に減衰力調整ダイヤル用の切り込みを入れ、車両に取付けて ・スペーサー（厚）・フランジナット 図4-2 ください。（図４－４） スペーサー スペーサー （薄・リア用・同梱品） （薄・リア用・同梱品） フランジナット ワッシャ ボルト （同梱品） （同梱品） （同梱品）...
  • Page 12 減衰力調整方法 本製品は、フロントサスペンションＡＳＳＹ・リアサスペンションＡＳＳＹとも標準タイプとなっています。 減衰力の調整と範囲 ●標準タイプ ・シャフト上端部にダイヤルが取付けられているものは、そのダイヤルで調整してください。 ・シャフト上端部に穴の空いているものは、同梱の減衰力調整ダイヤルを差込んで調整してください。 ●ストラットタイプ ・サスペンション底面に取付けられているダイヤルで調整してください。 ●横調整タイプ ・サスペンション下部側面に取付けられているダイヤルで調整してください。 最 弱 出荷時 最 強 ※ 軽く右回りに一杯締込み 最強より30段 最強より15段 HIPERMAX R 左回りに少し戻し 戻した位置 戻した位置 クリックした位置 ※最強を0クリックとする 左回り 右回り 左回り 右回り 左回り 右回り 右回り 左回り 標準タイプ（ダイヤル付き） 標準タイプ（同梱ダイヤル使用） ストラットタイプ 横調整タイプ ●減衰力ダイヤルは30段あります。右回しに締込み、止まったところからクリック感が最初に感じられるところまで戻した ところが0段となります。締込む際、クリック感に比べ過度に締込むと内部部品が破損し、調整不能になる恐れがあります。...
  • Page 13 車高調整方法 出荷時、ライドハイトアジャスター及びブラケット位置は車検対応のＨＫＳ推奨車高となるようセットされています。 本製品には、ライドハイトアジャスターとブラケットの２つの車高調整機構があります。 FRONT REAR BNR32 車高データ （単位：mm） 出荷時 テスト時 上限 下限 出荷時 テスト時 上限 下限 走行可上限 走行可下限 走行可上限 走行可下限 ← ← 車高 ← ← 車高ノーマル比 ケース長 ← ← ← ← ← ← スプリングセット長 巻上げ寸法 ← ← ※数値は参考値です。車両の個体差、取付け条件等により変化することがあります。 注 意 ケース長等の調整幅には限度があります。表の値（上限・下限）を超えた状態で使用しないでください。...
  • Page 14 車高調整方法 ・ブラケットとブラケットロックナット、 またはライドハイトアジャスターとスプリングロックナットは、 フックレンチ フックレンチ（12.7sq 穴付・同梱品）を使用して締付けます。 （12.7sq 穴付） ・差込角12.7sqのトルクレンチにフックレンチ（12.7sq 穴付・同梱品） トルクレンチ を取付け、規定トルクで締付けてください。 ブラケット （図５－１） ロックナット 図5-1 【ケース長（車高）調整方法】 ①ブラケットとブラケットロックナットをゆるめてください。 ②ケース長を伸ばす時はスプリングロックナット、縮める時はライドハイトアジャスターを回転させて調整してください。 ③ブラケットとブラケットロックナットを規定トルク（50N･m）で締付けてください。 【スプリングセット長（プリロード）調整方法】 ①ライドハイトアジャスターとスプリングロックナットをゆるめてください。 ②ライドハイトアジャスターを回転させて調整してください。 ③ライドハイトアジャスターとスプリングロックナットを規定トルク（50N･m）で締付けてください。 フロント リ ア スプリングセット長 スプリングセット長 ヘルパースプリング ヘルパースプリング ライドハイトアジャスター ライドハイトアジャスター スプリングロックナット スプリングロックナット 巻上げ寸法 巻上げ寸法 ブラケットロックナット ブラケットロックナット ケース長 ケース長...
  • Page 15 （トー／キャンバー） 基準値 in 0 ～ 2mm / -0°55' ± 0°45' in 2 ± 2 mm / -1°05' ± 0°30' 補修部品のご案内 商品名 フロント リア ダストブーツセット （２個１セット） 82004-AK020 82004-AK080 スフェリカルベアリングセット （２個１セット） 82004-AK008 82004-AK008 スタビライザーリンク （１個） 減衰力調整ケーブルセット （２個１セット） ※詳細はＨＫＳホームページをご参照ください。https://www.hks-power.co.jp/ - 14 - 80310-AN004...
  • Page 16 株式会社エッチ・ケー・エス 〒418-0192 静岡県富士宮市北山7181 https://www.hks-power.co.jp/ （禁無断複写、転載） （株）エッチ・ケー・エス 改訂No. 発行月 3-1.01 2022/9 80310-AN004...
  • Page 17 Always have access to a factory service manual. To avoid injury, follow the safety precautions contained in the factory service manual. Vehicles Application Chart Product HKS HIPERMAX R Product Category AUTOMOBILE PARTS 80310-AN004 FULL KIT 80311-AN004 FRONT FULL SET 80312-AN004 REAR FULL SET Part No.

  • Page 18: Handling Instruction

    ● This product was designed based on installation onto a specific factory vehicle HKS product are installed. The product performance is not guaranteed if this product is installed to an inapplicable vehicle. ● HKS will not be responsible for any damage caused by incorrect installation and/or use, or use after modification and/or dismantling of this product.

  • Page 19: Safety Precautions

    · Installing this kit may cause a malfunction of brake, driving support system such as collision avoidance system. · HKS will not be responsible for a malfunction and/or failure of those driving support systems after installing this product. ● Oil may exude from the cylinder joint; this is normal. A small amount of oil remains outside of the O-ring after assembly.

  • Page 20: Confirmation After Installation

    CAUTION · Do not hold the shaft of this product by a tool. It may cause oil leakage. · Do not loosen the hexagon socket countersunk head screw. If neglected, blowout of high pressure gas may be caused, and the function of the shock absorber may be lost. ·...

  • Page 21: Maintenance

    ● For inquiries about this product, purchase of optional parts, purchase of missing parts, and/or overhaul, please contact the dealer where you purchased. ● In case of repair or overhaul is required after installation, HKS may retain only the product. Please keep the removed factory Suspension assembly and Stock parts. They may use as a replacement.

  • Page 22: Product Installation

    PRODUCT INSTALLATION Parts List Front Suspension Assy Rear Suspension Assy Spacer (for Front) Adjustment Dial Bolt (M12) Spanner Wrench Washer (M12) Spanner Wrench (12.7sq Slotted) Spacer (Thin · for Rear) Warranty Certificate Spacer (Thick · for Rear) Installation Manual Flange Nut (M12) - 5 - 80310-AN004...
  • Page 23 Suspension Components FRONT REAR SPHERICAL NUT ADJUSTMENT DIAL Torque Specs: 25N·m SCREW SPHERICAL NUT UPPER MOUNT ASSY Torque Specs: 25N·m UPPER MOUNT ASSY SPHERICAL COLLAR (Thick) SPHERICAL COLLAR (Thick) SPRING RETAINER SPRING RETAINER RUBBER SEAT RUBBER SEAT SPHERICAL COLLAR (Thin) SPHERICAL COLLAR (Thin) DUST BOOT DUST BOOT...
  • Page 24 CAUTION · Perform installation after the vehicle has cooled down sufficiently. · For height adjustments, only adjust height within the range specified in this manual. If adjusted above or below the specified range, the suspension and/or vehicle may become damaged. ·...
  • Page 25 2. Installing the Front Suspensions NOTICE Refer to the service manual for torque specs when tightening bolts and nuts. Make sure to tighten the bolts and/or nuts to the specified torque to avoid the damage to the bolts, nuts and/or shock absorber internals. 1.
  • Page 26 3. Removing the Factory Rear Suspensions WARNING When installing this product, do not use scissor-jacks supplied with the vehicle. Use of unstable scissor-jacks can lead to severe bodily injury or death. Always use vehicle lifts/hoists or garage jacks with jack-stands. 1.
  • Page 27 4. Installing the Rear Suspensions NOTICE Refer to the service manual for torque specs when tightening bolts and nuts. Make sure to tighten the bolts and/or nuts to the specified torque to avoid the damage to the bolts, nuts and/or shock absorber internals. 1.

  • Page 28: Adjusting The Damping

    Lightly turn the dial fully clockwise; 30 clicks back from 15 clicks back from then, turn it back counterclockwise HIPERMAX R the stiffest setting the stiffest setting until the first click. The suspension is now set at the stiffest point.

  • Page 29: Adjusting The Ride Height

    6. Adjusting the Ride Height HKS has preset the ride height prior to shipment. FRONT REAR BNR32 Upper Limit Lower Limit Upper Limit Lower Limit Vehicle Height Data (inch) When Shipped During Testing When Shipped During Testing ← ← Height 25.7...
  • Page 30 6. Adjusting the Ride Height · When the desired height is obtained, securely tighten the Bracket and Locking Bracket or Ride Height Adjuster and Locking Spring Spanner Wrench using the provided Spanner Wrench (12.7sq Slotted). 12.7sq Slotted · Using a 12.7sq torque wrench, tighten as shown in the Diagram 5-1. Torque Wrench Locking Bracket...
  • Page 31 Dust Boots Set (2 pcs set) 82004-AK020 82004-AK080 Spherical Bearing Set (2 pcs set) 82004-AK008 82004-AK008 Stabilizer Link (1 pcs) Adjustment Cable Set (2 pcs set) * For more information, please refer to the HKS website. https://www.hks-power.co.jp/en/ - 14 - 80310-AN004...
  • Page 32 HKS Co., Ltd. 7181 Kitayama, Fujinomiya, Shizuoka 418-0192, JAPAN https://www.hks-power.co.jp/en/ REV. NO. DATE 3-1.01 9/2022 80310-AN004...
