本書は取付け作業前・ご使用前に必ずお読みください。
取付けは必ず専門業者に依頼してください。
お読みになった後は、大切に保管してください。
本製品は下記に示す車両のみ取付け可能です。装着車種と適合車種を確認してください。
商
品
名
用
途
コード№
製品説明書品番
車
名
型
式
エンジン形式
年
式
備
考
取扱説明書
適合車両
80310-AT006
80311-AT006
80312-AT006
80313-AT006
80314-AT006
80310-AT006T FULL R-SPG KIT
・AT車に取付ける場合はP14を参考に、フロントのケース長を調整
してから取付けを行ってください。
・アイサイト装着車はサスペンション交換によりアイサイトが正常
に作動しなくなる可能性があります。
詳しくはメーカー発行の取扱説明書を確認してください。

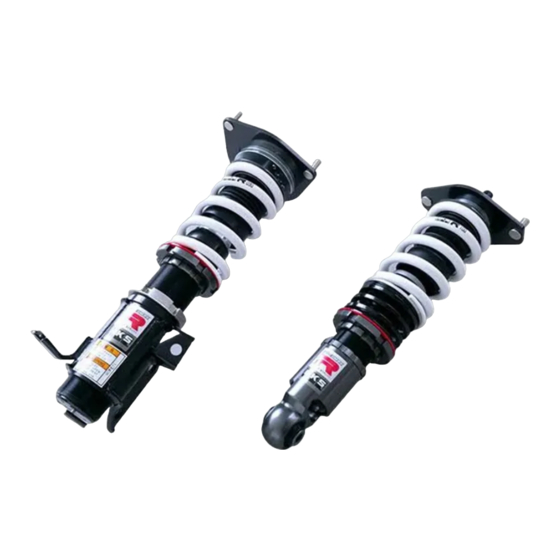

HKS HIPERMAX R
自動車専用部品
FULL KIT
FRONT FULL SET
REAR FULL SET
FRONT DAMPER SET
REAR DAMPER SET
E04415-T25170-00
トヨタ ＧＲ ８６
ZN8
FA24
2021/10～
80310-AT006
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for HKS HIPERMAX R
Summary of Contents for HKS HIPERMAX R
- Page 1 取扱説明書 本書は取付け作業前・ご使用前に必ずお読みください。 取付けは必ず専門業者に依頼してください。 お読みになった後は、大切に保管してください。 適合車両 本製品は下記に示す車両のみ取付け可能です。装着車種と適合車種を確認してください。 商 品 名 HKS HIPERMAX R 用 途 自動車専用部品 80310-AT006 FULL KIT 80311-AT006 FRONT FULL SET 80312-AT006 REAR FULL SET コード№ 80313-AT006 FRONT DAMPER SET 80314-AT006 REAR DAMPER SET 80310-AT006T FULL R-SPG KIT 製品説明書品番...
- Page 2 目 次 ●目 次 ●用語の説明 ●改訂の記録 ●本製品の取扱いについて はじめに ･････････････････････････････････････････････････２ 安全上の注意 ･････････････････････････････････････････････２ お使いいただく前に ･･･････････････････････････････････････２ 取付け時の注意 ･･･････････････････････････････････････････３ 取付け後の確認 ･･･････････････････････････････････････････３ 車高の調整 ･･･････････････････････････････････････････････３ 減衰力の調整 ･････････････････････････････････････････････４ 維持・管理 ･･･････････････････････････････････････････････４ 異常・故障時の対応 ･･･････････････････････････････････････４ アフターサービス ･････････････････････････････････････････４ 廃却について ･････････････････････････････････････････････４ ●本製品の取付けについて セット内容の確認 ･････････････････････････････････････････５ サスペンションＡＳＳＹ構成図 ･････････････････････････････６ フロントサスペンションＡＳＳＹ取外し ･････････････････････７ フロントサスペンションＡＳＳＹ取付け ･････････････････････８ リアサスペンションＡＳＳＹ取外し ･････････････････････････９ リアサスペンションＡＳＳＹ取付け...
- Page 3 本製品の取扱いについて はじめに この度はＨＫＳ ＨＩＰＥＲＭＡＸ ＳＥＲＩＥＳをお買い上げいただき誠にありがとうございます。 本製品を安全にご使用いただき、機能を充分に発揮させるために本書をお読みください。 取付け終了後は本書に記載されている内容を守り、安全に使用してください。 本書は取付けを行う前に必ず読み、よく理解したうえで作業を行ってください。 ●本書は本製品を安全に取付けていただき、お客様または第三者への危険や損害を未然に防止するため、守っていただきたい 注意事項を示しています。 ●本製品はノーマル車両、ＨＫＳ製品取付け車両を基準に開発されております。 適合車両以外に取付けた場合は、本製品の機能・性能及び安全性について保証いたしかねます。 ●お客様または第三者が本製品及び付属品を誤使用したことにより受けた損害については、当社は一切責任を負いかねます。 ●本製品の仕様は付属品を含め、改良のため予告なく変更することがあります。 ●本書は予告なく改版することがあります。 ●本書はお読みになった後も、本製品の側に置いてご活用ください。 安全上の注意 本書では、下記のような記号を使用しお客様への危険レベルを示しています。 警 告 作業者または使用者が、死亡または重傷を負う可能性がある場合 作業者または使用者が、傷害を負う危険が想定される場合（人損）拡大物損の発生が想定される場合 注 意 （拡大物損とは、当該製造物が原因で誘発された物的損害（例えば車両の破損及び焼損）） お使いいただく前に 本製品を正しくお取扱いいただくために、下記の注意事項を必ず厳守してください。 警 告 ・本製品の交換、車高の調整に際して、車載ジャッキを使用した車体の持ち上げは絶対に行わないでください。 必ず自動車専用リフトかガレージジャッキとリジッドラックを使用してください。 車載ジャッキを使用すると車体が不安定な状態となり、車両が落下してケガをしたり、最悪の場合は死亡する恐れが あります。 ・本製品には窒素ガスが封入されています。分解したり、火に入れないでください。 また、地面に落とす等の強い衝撃は与えないでください。分解・衝撃等で爆発する恐れがあります。 注 意 ・本キット装着により、衝突被害軽減ブレーキ等の運転支援システムが正しく機能しない可能性があります。 ・本キット装着による誤作動や不具合に関して責任を負いかねます。 ●シリンダーの継ぎ目部分からオイルがにじむ場合がありますが、組立て時にＯリングの外側に微量のオイルが残ったための にじみで異常ではありません。...
- Page 4 取付け時の注意 ●本製品の取付けは、必ず専門業者に依頼してください。 ●本製品の加工、改造は絶対に行わないでください。 ●ガス封入口から窒素ガスを抜いたり、充填しないでください。 ●本製品を交換する際は必ず左右（２本）同時に交換してください。 ●スプリング脱着作業には、スプリングコンプレッサーを使用してください。 ●スプリング脱着作業時は、スプリングコンプレッサーの引っ掛かり状態を確認して作業してください。 ●サスペンションのアッパーマウントの取付け・取外しの際に、インパクトレンチは使用しないでください。 やむをえず使用する場合は、スプリングの反発力及びばね下重量がサスペンションに掛かり、サスペンションが伸び切った 状態での作業は避け、スプリングが遊んでいる状態でサスペンションを縮めて作業するか、もしくはジャッキ等を用い サスペンションを縮めた状態で作業してください。 インパクトレンチの誤った使用により、内部部品の脱落または異音の発生する原因となる可能性があります。 ・本書及び整備書に従ってノーマルサスペンションＡＳＳＹを取外してください。 取外したサスペンションＡＳＳＹや純正部品は廃棄せず大切に保管してください。 ・本書に従って車両に本製品を取付けてください。 （サスペンションに左右があるものは、左右を区別するためのステッカーが貼付けてあります。） ・各ボルト・ナットを本書及び整備書に記載されている規定トルクで締付けてください。 規定トルクで締付けない場合、ボルト・ナットのネジ部破損や、ゆるみ、ショックアブソーバ内部破損の原因になります。 注 意 ・本製品のシャフトを工具等でつかまないでください。油漏れの原因になります。 ・六角穴付き皿ボルトをゆるめたり外したりしないでください。高圧ガスが噴出し、ショックアブソーバの機能が 失われます。 ・スプリングが圧縮されている状態でスプリングコンプレッサーが脱落すると不測の方向に各部品が飛散し、負傷する 恐れがあります。 取付け後の確認 ●下記の項目を確認してください。 ・各ボルト・ナットが本書及び整備書に記載されている規定トルクで締付けられているか。 ・ブレーキホースやＡＢＳセンサハーネス等が、他の部品と干渉やこすれがないか。 （オプションパーツとして汎用ブラケット：１７９９－ＳＡ０１０を設定してあります。） ・本製品にタイヤやホイール等、他の部品が接触していないか。 ●タイヤ及びホイールは、いかなる場合でもサスペンション本体と干渉しないものを使用してください。本製品にタイヤや ホイール等、他の部品が接触・干渉した状態で使用を続けると、油漏れや作動不良の原因になります。 ●スプリングは、スプリングシートの径に適合した製品を使用してください。 ●走行中に異音や異常な振動等の異変が生じた場合は、ただちに車両を停止し、取付けを依頼した専門業者へ点検を依頼して ください。 車高の調整 ●調整を始める前に車両の各部分の温度が約40℃位（手で触れて熱くない程度）に下がっていることを確認してください。 ●車高調整方法は、ライドハイトアジャスターのネジ調整によって車高を調整するタイプと、ブラケットの位置（ケース長）を 変更することで車高を調整する全長調整式タイプの２種類があります。 ●車高調整方法・調整範囲・変化量等については、本製品の取付けについて（Ｐ５～）をご覧ください。...
- Page 5 注 意 ・車両の各部分の温度が下がっていない状態で作業を行うと火傷を負う恐れがあります。 ・車高調整は、取扱説明書に記載された調整範囲内で調整してください。記載された調整範囲外で使用した場合、 車両やサスペンションが破損する恐れがあります。 ・スプリングに遊びのある状態で使用すると、スプリングが脱落する恐れがあります。 減衰力の調整 ●減衰力ダイヤルは30段あります。右回しに締込み、止まったところからクリック感が最初に感じられるところまで戻したところ が0段となります。締込む際、クリック感に比べ過度に締込むと内部部品が破損し、調整不能になる恐れがあります。 ●製品によっては30段以上戻る場合がありますが戻さないでください。内部部品の破損に繋がる恐れがあります。 ●ダイヤル位置は左右同じ位置に調整してください。左右で異なるとハンドリングに悪影響を及ぼす恐れがあります。 維持・管理 ●快適に運転していただくために、必ずお車を運転する前に日常点検を行ってください。 日常点検はドライバーの責任です。必ず実施してください。 ●本製品取付け後は、ならし運転が必要です。50km前後を目安に速度を抑えて走行してください。 ●本製品使用期間中は、定期的に各部の締付け・車高・汚れ等を確認し、必要に応じて増し締め・調整・清掃を行ってください。 ●経年変化によりピロボール・シャフト等が磨耗し、サスペンションの性能の低下や音が発生する場合があります。 サスペンション本来の性能を維持させるため定期的なオーバーホールをおすすめします。 異常・故障時の対応 ●故障の修理はお客様ご自身では対処せず、必ず専門業者に依頼してください。 ●走行中、異音・異臭・振動等の異変があった場合は、ただちに車両の運転を中止し、専門業者に修理を依頼してください。 アフターサービス ●本製品に関するお問い合わせ及びオプションパーツ・紛失部品の購入・オーバーホールのご依頼は、お買い上げの販売店に お問い合わせください。 ●本製品取付け後に修理・オーバーホール等が生じた場合、本製品（サスペンション単体）のみをお預かりさせていただく場合が あります。 修理・オーバーホール作業期間中にお車を使用される場合の為に、本製品取付け時に取外したサスペンションや純正部品は 廃棄せず大切に保管してください。 廃却について ●廃却する場合はお客様ご自身で対処せず、必ずお買い上げの販売店または専門業者に依頼してください。 ●オイルが飛散する場合がありますので、必ず安全メガネを着用し、作業してください。 - 4 - 80310-AT006...
- Page 6 本製品の取付けについて ◎取付け作業前に必ずお読みください。 セット内容の確認 取付け前に、下記のセット内容の有無・数量を確認してください。 フロントサスペンションＡＳＳＹ リアサスペンションＡＳＳＹ フックレンチ（12.7sq 穴付） スタビライザリンク フックレンチ ワッシャ(Ｍ１２) スタビライザ リンクセット 保証書 ナット(Ｍ１２) スペーサー 取扱説明書（本書） 減衰力調整ダイヤル - 5 - 80310-AT006...
- Page 7 サスペンションＡＳＳＹ構成図 フロント リ ア ゴムキャップ ナットスフェリカル ※必ず使用してください。 締付トルク：49N･m ナットスフェリカル 締付トルク：25N･m アッパーマウントＡＳＳＹ アッパーマウントＡＳＳＹ カラースフェリカル(薄) カラースフェリカル スプリングリテーナー カラースフェリカル(厚) スプリングリテーナー ラバーシート ラバーシート ダストブーツ バンプストッププレート プレートの向きに注意して取付 ダストブーツ けてください。（溝（凹み）の ある側をＣリングに向けてくだ さい。） Ｃリング スプリング バンプラバー スプリング インシュレータ スプリングシート ヘルパースプリング インシュレータ ライドハイトアジャスター スプリングロックナット 締付トルク：50N･m ※ ライドハイトアジャスター ブラケットロックナット 締付トルク：100N･m ※...
- Page 8 フロントサスペンションＡＳＳＹ取外し 警 告 本製品の交換、車高の調整に際して、車載ジャッキを使用した車体の持ち上げは絶対に行わないでください。 車載ジャッキを使用すると車体が不安定な状態となり、調整中に車両が落下してケガをしたり、最悪の場合は死亡する 恐れがあります。必ず自動車用リフトか、ガレージジャッキとリジッドラックを使用してください。 １． 車両をジャッキアップし、タイヤを取外してください。 ２． ①ブレーキホース取付ボルト ③ ②ＡＢＳセンサハーネス取付クリップ（２ヶ所） ③フロントサスペンションＡＳＳＹロア取付ボルト・ナット を取外してください。（図１－１） ① ② 図1-1 ３． ④スタビライザリンク取付ナット スタビライザリンク ④ を取外してください。（図１－２） ※本製品取付けの際、④スタビライザリンク取付ナット、 純正スタビライザリンクは使用しません。 図1-2 ４． ⑤フロントサスペンションＡＳＳＹアッパー取付ナット を取外してください。（図１－３） ⑤ ５． フロントサスペンションＡＳＳＹを車両から取外してください。 図1-3 引っ張った場合、ブレーキの故障・破損の原因となります。 - 7 - 80310-AT006...
- Page 9 フロントサスペンションＡＳＳＹ取付け 注 意 各部の締付トルクは、本説明書指定値またはメーカー発行の整備要領書に従ってください。 指定値に従わない場合ボルト・ナットのネジ部破損やショックアブソーバ内部破損の原因になります。 ・取付けは取外しと逆の手順で行います。 ⑤ １． フロントサスペンションＡＳＳＹ（同梱品） ⑤フロントサスペンションＡＳＳＹアッパー取付ナット （締付トルク：23N･m） を車両に取付けてください。（図２－１） 図2-1 ２． ワッシャ（Ｍ１２・同梱品） スタビライザリンク をスタビライザリンク（同梱品）に取付け、 （同梱品） ナット（Ｍ１２・同梱品）（締付トルク：60N･m） を取付けてください。（図２－２・図２－３） スタビライザリンク取付けにあたって スタビライザリンク取付けの際は、同梱のワッシャをボルト部 に挿入してください。このときワッシャをボルト部根本の段付 き部に押し込んでください。（ワッシャには向きがあります。 角部にＲが付いている面をスタビライザリンク側に押し込んで ください。） 図2-2 ワッシャは規定トルクでナットを締込むことで座面に固定され ます。スタビライザリンク取付け後は、ワッシャがボルト座面 ナット に密着していることを確認してください。 ナット (Ｍ１２・同梱品) (Ｍ１２・同梱品) ボルト部根本段付き ワッシャ ボルト座面 角部Ｒ ワッシャ ３． ③フロントサスペンションＡＳＳＹロア取付ボルト・ナット (Ｍ１２・同梱品) （締付トルク：155N･m）...
- Page 10 リアサスペンションＡＳＳＹ取外し 警 告 本製品の交換、車高の調整に際して、車載ジャッキを使用した車体の持ち上げは絶対に行わないでください。 車載ジャッキを使用すると車体が不安定な状態となり、調整中に車両が落下してケガをしたり、最悪の場合は死亡する 恐れがあります。必ず自動車用リフトか、ガレージジャッキとリジッドラックを使用してください。 １． ①マットトランク を取外してください。（図３－１） ① 図3-1 ２． ②スペーサーリアフロアサイド ④ ③スペーサーリアフロアフロント ④トランクトリムパネルサイド を取外してください。（図３－２） ② ③ 図3-2 ３． 車両をジャッキアップし、タイヤを取外してください。 ４． ⑤スタビライザリンク取付ナット ⑥ロアアーム取付ナット ⑦リアサスペンションＡＳＳＹロア取付ナット を取外してください。（図３－３） ⑤ ⑦ ⑥ 図3-3 ５． ⑧リアサスペンションＡＳＳＹアッパー取付ナット を取外してください。（図３－４） ⑧ ６． リアサスペンションＡＳＳＹを車両から取外してください。 リアサスペンションＡＳＳＹを取外す際、ブレーキホース・ ＡＢＳセンサハーネスを引っ張らないようにしてください。 引っ張った場合、ブレーキの故障・破損の原因となります。 図3-4 - 9 - 80310-AT006...
- Page 11 リアサスペンションＡＳＳＹ取付け 注 意 各部の締付トルクは、本説明書指定値またはメーカー発行の整備要領書に従ってください。 指定値に従わない場合ボルト・ナットのネジ部破損やショックアブソーバ内部破損の原因になります。 ・取付けは取外しと逆の手順で行います。 ⑧ １． リアサスペンションＡＳＳＹ（同梱品） ⑧リアサスペンションＡＳＳＹアッパー取付ナット （締付トルク：30N･m） を車両に取付けてください。（図４－１） 図4-1 ２． スペーサー（同梱品） スペーサー（同梱品） をリアサスペンション下側のブッシュ両端に取付け、 ⑦リアサスペンションＡＳＳＹロア取付ナット （締付トルク：85N･m） を取付けてください。（図４－２・図４－３・図４－４） ⑦ ロアアーム 図4-2 取付けの際、スペーサー（同梱品）を組付けて 車両に取付けてください。 リアサスペンション ＡＳＳＹ ブッシュ 図4-3 スペーサー（同梱品） ３． ⑥ロアアーム取付ナット（締付トルク：80N･m） ⑤スタビライザリンク取付ナット（締付トルク：38N･m） を取付けてください。（図４－４） ４． タイヤを取付け、車両をジャッキからおろしてください。 ⑤ ⑦ ⑥ 図4-4 - 10 - 80310-AT006...
- Page 12 リアサスペンションＡＳＳＹ取付け ５． ④トランクトリムパネルサイド 減衰力調整ダイヤル用の切り込み に減衰力調整ダイヤル用の切り込みを入れてください。 （図４－５・図４－６） ④ ６． ゴムキャップを取付けてください。（図４－６） ※積載物破損防止のため、調整後は必ずゴムキャップ を取付けてください。 図4-5：右側 減衰力調整ダイヤル用の切り込み ゴムキャップ 図4-6：右側拡大図 ７． ④トランクトリムパネルサイド ④ ③スペーサーリアフロアフロント ②スペーサーリアフロアサイド を取付けてください。（図４－７） ② ③ 図4-7 ８． ①マットトランク を取付けてください。（図４－８） ① 図4-8 注 意 ・タイヤを取付け後、本製品がタイヤやホイール等、他の部品に接触していないことを確認してください。 接触していると、油漏れや作動不良の原因になります。 ・本製品に交換後は車高の変化に伴いアライメントに狂いが生じます。アライメントの狂いは走行安定性の低下や タイヤの偏磨耗などの悪影響を及ぼしますので、交換後は必ずアライメントを適正値に調整してください。 - 11 - 80310-AT006...
- Page 13 本製品は、フロントサスペンションＡＳＳＹがストラットタイプ、 リアサスペンションＡＳＳＹが標準タイプとなっています。 リアの減衰力調整は、ゴムキャップを取外して行ってください。 ※調整後は必ずゴムキャップを取付けてください。 減衰力の調整と範囲 ●標準タイプ ・シャフト上端部にダイヤルが取付けられているものは、そのダイヤルで調整してください。 ・シャフト上端部に穴の空いているものは、同梱の減衰力調整ダイヤルを差込んで調整してください。 ●ストラットタイプ ・サスペンション底面に取付けられているダイヤルで調整してください。 ●横調整タイプ ・サスペンション下部側面に取付けられているダイヤルで調整してください。 最 弱 出荷時 最 強 ※ 軽く右回りに一杯締込み 最強より30段 最強より15段 HIPERMAX R 左回りに少し戻し 戻した位置 戻した位置 クリックした位置 ※最強を0クリックとする 左回り 右回り 左回り 右回り 左回り 右回り 右回り 左回り 標準タイプ（ダイヤル付き） 標準タイプ（同梱ダイヤル使用） ストラットタイプ 横調整タイプ...
- Page 14 キャンバー調整方法 ※出荷時は５目盛、車両内側に調整されています。 １． 車両をジャッキアップし、タイヤが路面から離れていることを 確認してください。 ２． キャンバー調整ボルト（４ヶ所）をゆるめてください。 （図５－１矢印部分） ３． ピロボール部を調整したい位置に移動してください。 ・車両内側へ移動：キャンバー角が増す（寝る） ・車両外側へ移動：キャンバー角が減る（起きる） ４． ２．でゆるめたキャンバー調整ボルトを締付けてください。 （締付トルク：9N･m） ※サスペンションを車両に取付ける際は、アッパープレートのロゴ ↓ ロゴマーク マークが車両外側に向くようにしてください。 車両外側 ※キャンバー角の変化量は車両により異なります。 図5-1 ※車両により取付け状態での調整が困難なものがありますので、 一度サスペンションを取外して調整してください。 - 13 - 80310-AT006...
- Page 15 車高調整方法 出荷時、ライドハイトアジャスター及びブラケット位置は車検対応のＨＫＳ推奨車高となるようセットされています。 本製品には、ライドハイトアジャスターとブラケットの２つの車高調整機構があります。 ※AT車に取付ける場合 AT車は出荷時状態で取付けると車重の違いにより、MT車に比べ車高が低くなりますので、フロントのケース長を２mm伸ばして 取付けてください。 FRONT REAR (MT 215/45R17) 車高データ （単位：mm） 出荷時 テスト時 上限 下限 出荷時 テスト時 上限 下限 走行可上限 走行可下限 走行可上限 走行可下限 車高 ← ← 車高ノーマル比 ← ケース長 ← ← スプリングセット長 ← 巻上げ寸法 FRONT REAR (MT 235/40R18) 車高データ （単位：mm） 出荷時...
- Page 16 車高調整方法 ・ブラケットとブラケットロックナット、 フックレンチ またはライドハイトアジャスターとスプリングロックナットは、 （12.7sq 穴付） フックレンチ（12.7sq 穴付・同梱品）を使用して締付けます。 トルクレンチ ・差込角12.7sqのトルクレンチにフックレンチ（12.7sq 穴付・同梱品） ブラケット を取付け、規定トルクで締付けてください。 ロックナット （図６－１） フロント 図6-1 【ケース長（車高）調整方法】 ①ブラケットとブラケットロックナットをゆるめてください。 ②ケース長を伸ばす時はスプリングロックナット、縮める時はライドハイトアジャスターを回転させて調整してください。 ③ブラケットとブラケットロックナットを規定トルク（100N･m）で締付けてください。 【スプリングセット長（プリロード）調整方法】 ①ライドハイトアジャスターとスプリングロックナットをゆるめてください。 ②ライドハイトアジャスターを回転させて調整してください。 ③ライドハイトアジャスターとスプリングロックナットを規定トルク（50N･m）で締付けてください。 スプリングセット長 ライドハイトアジャスター スプリングロックナット 巻上げ寸法 ブラケットロックナット ケース長 ブラケット リ ア 【ケース長（車高）調整方法】 ①ブラケットとブラケットロックナットをゆるめてください。 ②ケース長を伸ばす時はスプリングロックナット、縮める時はライドハイトアジャスターを回転させて調整してください。 ③ブラケットとブラケットロックナットを規定トルク（50N･m）で締付けてください。 【スプリングセット長（プリロード）調整方法】 ①ライドハイトアジャスターとスプリングロックナットをゆるめてください。 ②ライドハイトアジャスターを回転させて調整してください。...
- Page 17 開発車両データ 本製品の開発に使用した車両データは下記のとおりです。 数値によっては、車両の個体差、組付け条件等により変化するものもありますので参考としてください。 トヨタ ＧＲ ８６ (ZN8) 仕様 ： FA24 MT タイヤサイズ215/45R17 FRONT REAR 項目 車重 （カタログ値） - (700) - (560) レバー比 1.00 1.32 タイヤサイズ （空気圧） 215 / 45 - 17 ( 240 ) 215 / 45 - 17 ( 240 ) ホイールサイズ 7.5 JJ × 17 inset 48 7.5 JJ ×...
- Page 18 補修部品のご案内 商品名 フロント リア ダストブーツセット （２個１セット） 82004-AK082 82004-AK020 スフェリカルベアリングセット （２個１セット） 82004-AK006 82004-AK008 スタビライザーリンク Ａ２ （１個） 82004-AK052 減衰力調整ケーブルセット （２個１セット） ※詳細はＨＫＳホームページをご参照ください。https://www.hks-power.co.jp/ - 17 - 80310-AT006...
- Page 19 - 18 - 80310-AT006...
- Page 20 株式会社エッチ・ケー・エス 〒418-0192 静岡県富士宮市北山7181 https://www.hks-power.co.jp/ （禁無断複写、転載） （株）エッチ・ケー・エス 改訂No. 発行月 3-1.01 2022/8 80310-AT006...
- Page 21 Always have access to a factory service manual. To avoid injury, follow the safety precautions contained in the factory service manual. Vehicles Application Chart Product HKS HIPERMAX R Product Category AUTOMOBILE PARTS 80310-AT006 FULL KIT 80311-AT006 FRONT FULL SET 80312-AT006 REAR FULL SET Part No.
-
Page 22: Handling Instruction
● This product was designed based on installation onto a specific factory vehicle HKS product are installed. The product performance is not guaranteed if this product is installed to an inapplicable vehicle. ● HKS will not be responsible for any damage caused by incorrect installation and/or use, or use after modification and/or dismantling of this product. -
Page 23: Safety Precautions
· Installing this kit may cause a malfunction of brake, driving support system such as collision avoidance system. · HKS will not be responsible for a malfunction and/or failure of those driving support systems after installing this product. ● Oil may exude from the cylinder joint; this is normal. A small amount of oil remains outside of the O-ring after assembly. -
Page 24: Confirmation After Installation
CAUTION · Do not hold the shaft of this product by a tool. It may cause oil leakage. · Do not loosen the hexagon socket countersunk head screw. If neglected, blowout of high pressure gas may be caused, and the function of the shock absorber may be lost. ·... -
Page 25: Maintenance
● For inquiries about this product, purchase of optional parts, purchase of missing parts, and/or overhaul, please contact the dealer where you purchased. ● In case of repair or overhaul is required after installation, HKS may retain only the product. Please keep the removed factory Suspension assembly and Stock parts. They may use as a replacement. -
Page 26: Product Installation
PRODUCT INSTALLATION Parts List Front Suspension Assy Rear Suspension Assy Stabilizer Link Spanner Wrench (12.7sq Slotted) Washer (M12) Spanner Wrench Stabilizer Link Set Nut (M12) Warranty Certificate Spacer Installation Manual Adjustment Dial - 5 - 80310-AT006... - Page 27 Suspension Components FRONT REAR RUBBER CAP SPHERICAL NUT * Must be installed. Torque Specs: 49N·m SPHERICAL NUT Torque Specs: 25N·m UPPER MOUNT ASSY UPPER MOUNT ASSY SPHERICAL COLLAR (Thin) SPHERICAL COLLAR SPRING RETAINER SPHERICAL COLLAR (Thick) SPRING RETAINER RUBBER SEAT RUBBER SEAT DUST BOOT BUMP STOP PLATE...
- Page 28 CAUTION · Perform installation after the vehicle has cooled down sufficiently. · For height adjustments, only adjust height within the range specified in this manual. If adjusted above or below the specified range, the suspension and/or vehicle may become damaged. ·...
- Page 29 2. Installing the Front Suspensions NOTICE Refer to the service manual for torque specs when tightening bolts and nuts. Make sure to tighten the bolts and/or nuts to the specified torque to avoid the damage to the bolts, nuts and/or shock absorber internals. 1.
- Page 30 3. Removing the Factory Rear Suspensions WARNING When installing this product, do not use scissor-jacks supplied with the vehicle. Use of unstable scissor-jacks can lead to severe bodily injury or death. Always use vehicle lifts/hoists or garage jacks with jack-stands. 1.
- Page 31 4. Installing the Rear Suspensions NOTICE Refer to the service manual for torque specs when tightening bolts and nuts. Make sure to tighten the bolts and/or nuts to the specified torque to avoid the damage to the bolts, nuts and/or shock absorber internals. 1.
- Page 32 4. Installing the Rear Suspensions 5. Make an incision for the adjustment dial in the interior of the trunk Incision for Adjustment Dial room ④ . (Diagram 4-5, 4-6) ④ 6. Install the rubber cap. (Diagram 4-6) *Require rubber cap to be attached for prevent luggage items after adjusting a damping force.
- Page 33 Lightly turn the dial fully clockwise; 30 clicks back from 15 clicks back from then, turn it back counterclockwise HIPERMAX R the stiffest setting the stiffest setting until the first click. The suspension is now set at the stiffest point.
-
Page 34: Camber Adjustment
6. Camber Adjustment *With the factory settings, the position of the camber adjustment bolts is set to 5 graduations inward against the wheel side from the center position. 1. Jack up the vehicle. Make sure wheels do not come in contact with the ground surface. -
Page 35: Adjusting The Ride Height
7. Adjusting the Ride Height HKS has preset the ride height prior to shipment. Installing the product on the AT vehicle The shock body length of front needs to be set 2 mm longer than the setting of the shipment before installing on the AT vehicle. - Page 36 7. Adjusting the Ride Height CAUTION There is a limit to shock body length adjustment. Adjust between minimum and maximum figures as shown in the table above. Using the vehicle with the suspension outside the limit of minimum or maximum shock body length may cause damage to the suspension.
- Page 37 7. Adjusting the Ride Height · When the desired height is obtained, securely tighten the Bracket Spanner Wrench and Locking Bracket or Ride Height Adjuster and Locking Spring 12.7sq Slotted using the provided Spanner Wrench (12.7sq Slotted). Torque Wrench · Using a 12.7sq torque wrench, tighten as shown in the Diagram 6-1.
- Page 38 8. Development Vehicle Data Data from the test vehicle during development of this product is as follows. Please note that there may be small fluctuations between each car. TOYOTA GR 86 (ZN8) Spec : FA24 MT Wheel Size 215/45R17 Category FRONT REAR Vehicle Weight (Catalog)
- Page 39 (2 pcs set) 82004-AK082 82004-AK020 Spherical Bearing Set (2 pcs set) 82004-AK006 82004-AK008 Stabilizer Link A2 (1 pcs) 82004-AK052 Adjustment Cable Set (2 pcs set) * For more information, please refer to the HKS website. https://www.hks-power.co.jp/en/ - 18 - 80310-AT006...
- Page 40 HKS Co., Ltd. 7181 Kitayama, Fujinomiya, Shizuoka 418-0192, JAPAN https://www.hks-power.co.jp/en/ REV. NO. DATE 3-1.01 8/2022 80310-AT006...
