本書は取付け作業前・ご使用前に必ずお読みください。
取付けは必ず専門業者に依頼してください。
お読みになった後は、大切に保管してください。
本製品は下記に示す車両のみ取付け可能です。装着車種と適合車種を確認してください。
コード№
製品説明書品番
エンジン形式
取扱説明書
適合車両
80310-AF003
80311-AF003
80312-AF003
80313-AF003
80314-AF003
80310-AF003T FULL R-SPG KIT
スバル WRX STI・WRX S4
・アイサイト装着車はサスペンション交換によりアイサイトが
正常に作動しなくなる可能性があります。詳しくはメーカー発行
の取扱説明書を確認してください。
・フロントケース長を4mm以上伸ばす場合は純正スタビリンクを
使用してください。

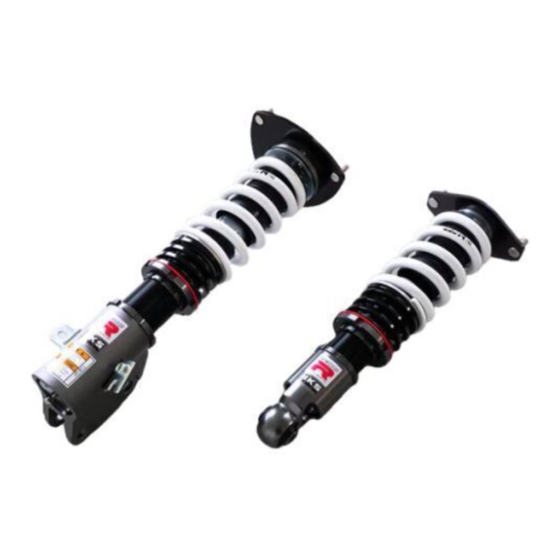

HKS HIPERMAX R
自動車専用部品
FULL KIT
FRONT FULL SET
REAR FULL SET
FRONT DAMPER SET
REAR DAMPER SET
E04415-F43110-00
VAB・VAF・VAG
EJ20・EJ25・FA20
2014/8~
80310-AF003
