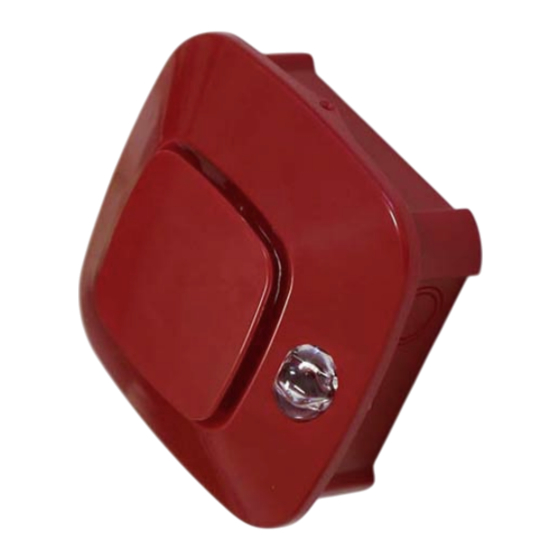

INIM enea ES2021RE Quick Start Manual

ES2021RE, ES2021WE
IT
Sirena e lampeggiatore indirizzata a basso consumo
IT
Descrizione generale
La sirena e lampeggiatore si collega al loop ed acquisisce un indirizzo proprio in fase di con-
figurazione.
La sirena e lampeggiatore viene alimentata dal loop nel caso in cui i morsetti "EXT" vengano lasciati
sconnessi. Fornendo una tensione di 24Vdc ai suddetti morsetti il dispositivo assorbirà la corrente
necessaria al suo funzionamento dalla fonte di alimentazione esterna non caricando il loop.
L'apparecchio è dotato di un isolatore di corto circuito in grado di sezionare il loop in caso di corto cir-
cuito.
Il tono riprodotto in caso di attivazione e il livello di potenza sonora devono essere selezionati tramite
DIP switch interno o da centrale in fase di programmazione, in modo da ottenere segnalazioni
diverse a fronte di cause diverse.
Per l'elenco dei toni, fare riferimento alle tabelle in appendice.
Il lampeggiatore può essere attivato o meno a seconda dell'impostazione scelta in centrale.
Il lampeggiatore può essere attivato o meno a seconda dell'impostazione scelta in centrale.
Se attivato può essere impostato a livello "bassa potenza" oppure a livello "alta potenza".
Specifiche tecniche
(in accordo alla EN 54-3, EN 54-17, EN 54-23)
Tensione di ingresso
intervallo
nominale
Consumo
a riposo
massimo
Tensione dell'alimentazione esterna
intervallo
nominale
Condizioni ambientali di funzionamento
Temperatura
Manuale d'istruzioni / Instruction manual
EN
Addressable sounder and flasher low power range
Umidità relativa
Tipo di ambiente
Grado di protezione
Metodo d'installazione
Dimensioni (AxLxP)
Colori
Peso
Informazioni relative all'isolatore
V
max
V
min
I
C max
I
S max
I
L max
Z
C max
Informazioni relative al lampeggiatore
Volume di copertura lampeggiatore
alta potenza
bassa potenza
Frequenza
Descrizione delle parti
A Coperchio
B Fondo
C Fori pretranciati per ancoraggio
D Fori pretranciati passacavi
E Vite di fissaggio coperchio
da 18 a 30 V
24
500µA
in allarme
(vedi tabella Tones)
da 20 a 30 V
24
da -10 a +55 °C
≤ 75 % senza condensazione
A (per uso interno)
IP65
(certificato EN54-3 IP21)
fissaggio a muro
121 x 121 x 57 mm
rosso (ES2021RE)
bianco (ES2021WE)
150 g
30 V
13 V
0,5 A
0,5 A
10 mA
0,25 Ω
W-3.5-10.2, O-3.5-10.5-10.0
W-3.5-7, O-3.5-8-7
W-2.8-7, O-2.8-7.5-7
W-3-6.5, O-3-8-6.5
0,5Hz
F Altoparlante
G Morsettiera
Connettore per programmatore
H
DIP switch
I Lampeggiatore/LED
Inim Electronics S.r.l. © 2024
0051
20
0051-CPR-2035
Morsettiera Segnalazioni LED
LED verde Attività sul loop
LED giallo
Terminale
+
positivo
Loop
Terminale
-
negativo
Terminale
+ EXT Alimentazione
positivo
esterna (opzio-
Terminale
nale)
- EXT
negativo
DIP switch
La posizione di default dei DIP switch è la
Switch ON OFF
seguente:
1
Selezione dei toni
2
3 ON
(vedi tabella Tones)
4
OFF
Potenza lampeggiatore
5 Con tale impostazione la sirena utilizza la pro-
alta bassa
grammazione da centrale.
Potenza sonora
6
alta bassa
Attenzione
I DIP switch 1-4 (selettore tono) devono
essere impostati con una delle con-
figurazioni in tabella in appendice. In caso
contrario, la sirena non si attiva (tono e lam-
peggiatore).
Marcatura CE
Avvertenze e limitazioni
Il dispositivo è conforme all'opzione
l
"sincronizzazione" delle norme EN54-3
0051
e EN54-23 per mezzo di un comando di
INIM Electronics s.r.l.
sincronizzazione inviato perio-
Via Dei Lavoratori 10 - Fraz. Centobuchi
dicamente dalla centrale di controllo ai
63076 Monteprandone (AP) - Italy
dispositivi di loop.
20
I toni e le sequenze certificati sono evi-
l
0051-CPR-2035
denziati nella colonna "EN54-3 appro-
EN 54-3:2001 + A1:2002 + A2:2006 ved" della tabella in appendice "Tones".
EN 54-17:2005 + AC2007
EN 54-23:2010 Per mantenere il grado di protezione
l
ES2021RE ES2021WE
IP65 è necessario sigillare in maniera
,
opportuna la testa delle viti utilizzate
Sirena/lampeggiatore indirizzata per sistemi di rive-
lazione e di segnalazione d'incendio per edifici
per il fissaggio a muro onde prevenire
infiltrazioni dal fondo.
Caratteristiche essenziali Prestazione
Affidabilità di funzionamento PASS
Tolleranza al voltaggio di ali-
PASS
mentazione
DCMIIN1PES2021-140-20240520
EN 54-3
EN 54-17
EN 54-23
Inim Electronics S.r.l.
Centobuchi, via Dei Lavoratori 10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.it
www.inim.it
Guasto generico
Programmatore collegato
1 2 3 4 5 6
