INIM enea ES2011RE Quick Start Manual

ES2011RE, ES2011WE
IT

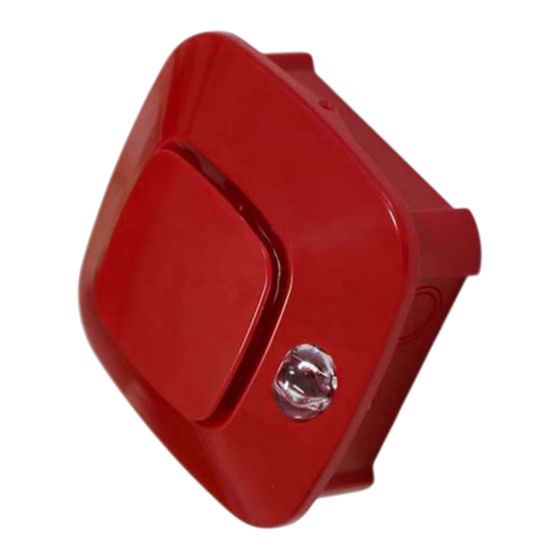

Sirena indirizzata a basso consumo
IT
Descrizione generale
La sirena si collega al loop ed acquisisce un indirizzo proprio in fase di configurazione.
La sirena viene alimentata dal loop nel caso in cui i morsetti "EXT" vengano lasciati sconnessi. For-
nendo una tensione di 24Vdc ai suddetti morsetti il dispositivo assorbirà la corrente necessaria al
suo funzionamento dalla fonte di alimentazione esterna non caricando il loop.
L'apparecchio è dotato di un isolatore di corto circuito in grado di sezionare il loop in caso di corto cir-
cuito.
Il tono riprodotto in caso di attivazione e il livello di potenza sonora devono essere selezionati tramite
DIP switch interno o da centrale in fase di programmazione, in modo da ottenere segnalazioni
diverse a fronte di cause diverse.
Per l'elenco dei toni, fare riferimento alle tabelle in appendice.
Specifiche tecniche
(in accordo alla EN 54-3, EN 54-17)
Tensione di ingresso
intervallo
nominale
Consumo
a riposo
massimo
Tensione dell'alimentazione esterna
intervallo
nominale
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Tipo di ambiente
Grado di protezione
Manuale d'istruzioni / Instruction manual
EN
Addressable sounder low power range
Metodo d'installazione
Dimensioni (AxLxP)
Colori
Peso
Informazioni relative all'isolatore
V
max
V
min
I
C max
I
S max
I
L max
Z
C max
Descrizione delle parti
A Coperchio
B Fondo
C Fori pretranciati per ancoraggio
D Fori pretranciati passacavi
E Vite di fissaggio coperchio
Morsettiera
Terminale
+
positivo
Terminale
-
negativo
Terminale
+ EXT
positivo
da 18 a 30 V
Terminale
- EXT
negativo
24
500µA
DIP switch
in allarme
Switch ON
(vedi tabella Tones)
1
Selezione dei toni
2
da 20 a 30 V
3 (vedi tabella Tones)
24
4
Potenza lampeggiatore
5
da -10 a +55 °C
alta
≤ 75 % senza condensazione Potenza sonora
6
alta
A (per uso interno)
IP65
(certificato EN54-3 IP21)
fissaggio a muro
121 x 121 x 57 mm
rosso (ES2011RE)
bianco (ES2011WE)
150 g
30 V
13 V
0,5 A
0,5 A
10 mA
0,25 Ω
F Altoparlante
G Morsettiera
Connettore per programmatore
H
DIP switch
I LED
Segnalazioni LED
LED verde Attività sul loop
Guasto generico
LED giallo
Programmatore collegato
Loop
Alimentazione
esterna (opzio-
nale)
La posizione di default dei DIP switch è la
OFF
seguente:
1 2 3 4
ON
OFF
Con tale impostazione la sirena utilizza la pro-
bassa
grammazione da centrale.
bassa
Attenzione
I DIP switch 1-4 (selettore tono) devono
essere impostati con una delle con-
figurazioni in tabella in appendice. In caso
Inim Electronics S.r.l. © 2024
Marcatura CE
0051
INIM Electronics s.r.l.
Via Dei Lavoratori 10 - Fraz. Centobuchi
63076 Monteprandone (AP) - Italy
20
0051-CPR-2036
EN 54-3:2001 + A1:2002 + A2:2006
EN 54-17:2005 + AC2007
ES2011RE ES2011WE
,
Sirena indirizzata per sistemi di rivelazione e di segna-
lazione d'incendio per edifici
Caratteristiche essenziali Prestazione
Affidabilità di funzionamento PASS
Tolleranza al voltaggio di ali-
PASS
mentazione
Resistenza termica PASS
Resistenza a urti e
PASS
vibrazioni
Resistenza
Durabilità
PASS
all'umidità
dell'affidabilità
di fun-
Resistenza alla cor-
PASS
zionamento:
rosione
Stabilità elettrica PASS
Resistenza
PASS
all'ingresso
Caratteristiche essenziali Prestazione
C.3.2 Sincronizzazione PASS
Caratteristiche essenziali Prestazione
4.3.7 Sincronizzazione PASS
Dati del costruttore
Costruttore: Inim Electronics S.r.l.
Sito di produzione: Centobuchi, via Dei Lavoratori 10
63076 Monteprandone (AP), Italy
Tel: +39 0735 705007
Fax: +39 0735 734912
e-mail: info@inim.it
Web: www.inim.it
Il personale autorizzato dal costruttore a riparare o sosti-
tuire qualunque parte del sistema, è autorizzato ad inter-
venire solo su dispositivi commercializzati con il marchio
Inim Electronics.
RAEE
Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE
sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
5 6
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire
l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al riven-
ditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici
2
con superficie di vendita di almeno 400 m è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti
elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo
dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l'apparecchiatura.
DCMIIN1PES2011-140-20240520
EN 54-3
EN 54-17
0051
20
0051-CPR-2036
Inim Electronics S.r.l.
Centobuchi, via Dei Lavoratori 10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.it
www.inim.it
contrario, la sirena non si attiva.
Avvertenze e limitazioni
Il dispositivo è conforme all'opzione
l
"sincronizzazione" delle norme EN54-3
per mezzo di un comando di sin-
cronizzazione inviato periodicamente
dalla centrale di controllo ai dispositivi
di loop.
I toni e le sequenze certificati sono evi-
l
denziati nella colonna "EN54-3 appro-
ved" della tabella in appendice "Tones".
Per mantenere il grado di protezione
l
IP65 è necessario sigillare in maniera
opportuna la testa delle viti utilizzate
per il fissaggio a muro onde prevenire
infiltrazioni dal fondo.
Circa questo manuale
Codice del manuale: DCMIIN1PES2011
Revisione: 140
Copyright: le informazioni contenute in questo docu-
mento sono proprietà esclusiva della Inim Electronics
S.r.l.. Nessuna riproduzione o modifica è permessa
senza previa autorizzazione della Inim Electronics S.r.l..
Tutti i diritti sono riservati.
