ESB1030
IT

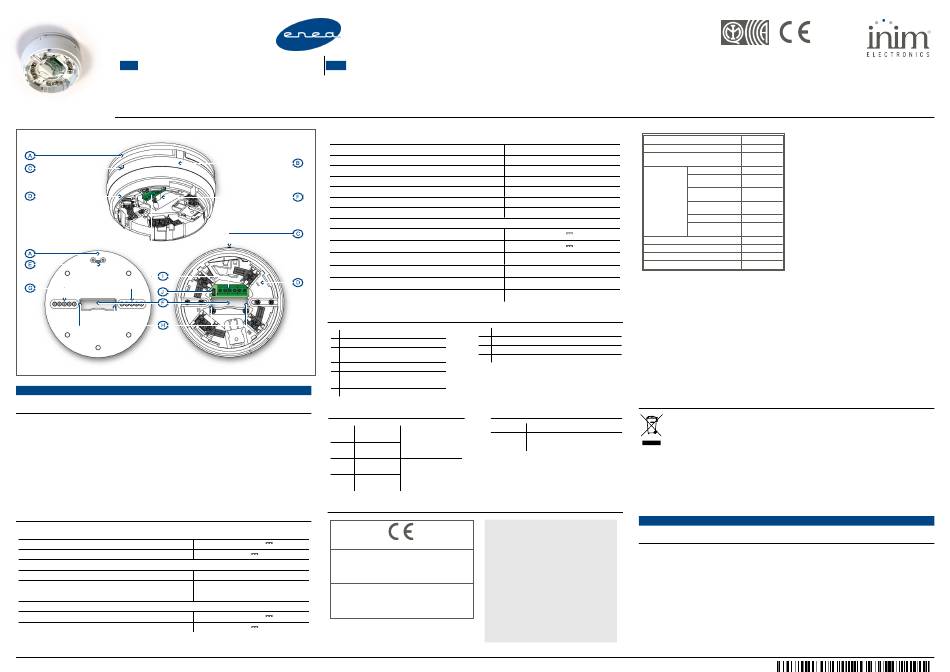

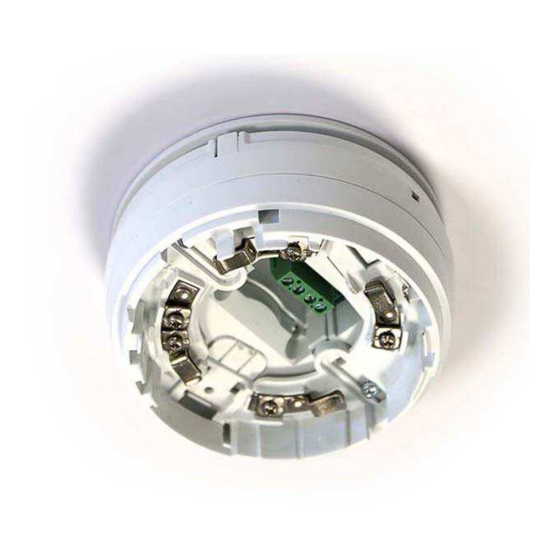

Sirena/base indirizzata con avvisatore vocale
IT
Descrizione generale
La sirena ESB1030 si collega al loop ed acquisisce un indirizzo proprio in fase di configurazione.
La sirena viene alimentata dal loop nel caso in cui i morsetti "EXT" vengano lasciati sconnessi. For-
nendo una tensione di 24Vdc ai suddetti morsetti il dispositivo assorbirà la corrente necessaria al suo
funzionamento dalla fonte di alimentazione esterna non caricando il loop.
L'apparecchio è dotato di un isolatore di corto circuito in grado di sezionare il loop in caso di corto cir-
cuito.
Il tono o il messaggio vocale riprodotto in caso di attivazione deve essere selezionato da centrale in fase
di programmazione, in modo da ottenere segnalazioni diverse a fronte di cause diverse.
Per l'elenco dei toni o dei messaggi, fare riferimento alle tabelle in appendice.
Specifiche tecniche
(in accordo alla EN 54-3, EN 54-17)
Tensione di ingresso
intervallo
nominale
Consumo
a riposo
massimo
Tensione dell'alimentazione esterna
intervallo
nominale
Manuale d'istruzioni/ Instruction manual
EN
Addressable sounder base with voice alert
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Tipo di ambiente
Grado di protezione
Metodo d'installazione
Dimensioni (AxLxP)
Peso
Informazioni relative all'isolatore
V
max
V
min
I
C max
I
S max
I
L max
Z
C max
Descrizione delle parti
A Staffa di ancoraggio
B Sirena
C LED
D Base per rivelatori
Fissaggio supporto etichetta rive-
E
latore
F Foro passacavi
Morsettiera
Terminale posi-
+
tivo
Loop
Terminale
-
negativo
Terminale posi-
+ EXT
tivo
Alimentazione
esterna (opzionale)
Terminale
- EXT
negativo
Marcatura CE
da 18 a 30 V
0051
24
INIM Electronics s.r.l.
Via Dei Lavoratori 10 - Fraz. Centobuchi
63076 Monteprandone (AP) - Italy
18
200µA
0051-CPR-1317
in allarme
EN 54-3:2001 + A1:2002 + A2:2006
EN 54-17:2005
(vedi tabella Tones)
ESB1030
Base sirena indirizzata con funzioni vocali per sistemi
di rivelazione e di segnalazione d'incendio per edifici
da 20 a 30 V
24
da -10 a +55 °C
≤ 75 % senza condensazione
A (per uso interno)
IP21
fissaggio a soffitto
112 x 112,5 x 53,3 mm
200 g
30 V
13 V
0,5 A
0,5 A
10 mA
0,25 Ω
G Fori pretranciati per ancoraggio
H Ganci fissaggio staffa
Morsettiera
I
J Connettore per programmatore
Segnalazioni LED
LED verde Attività sul loop
Guasto generico
LED giallo
Programmatore collegato
Avvertenze e limitazioni
Il dispositivo viene fornito completo di
l
messaggi vocali registrati ed aventi carat-
teristiche adeguate.
Eventuali messaggi vocali personalizzati
dall'utente sono da ritenersi non conformi
alla norma EN54-3, sezione dispositivi
vocali di allarme incendio.
Il dispositivo è conforme all'opzione "sin-
l
cronizzazione" delle norme EN54-3 per
mezzo di un comando di sin-
cronizzazione inviato periodicamente
dalla centrale di controllo ai dispositivi di
loop.
I toni e le sequenze certificati sono evi-
l
denziati nella colonna "EN54-3 appro-
ved" della tabella in appendice "Tones".
Inim ElectronicsS.r.l. © 2020
0051
0051-CPR-1317
Caratteristiche essenziali Prestazione
Affidabilità di funzionamento PASS
Tolleranza al voltaggio di ali-
PASS
mentazione
Resistenza termica PASS
Resistenza a urti e
PASS
vibrazioni
Resistenza
Durabilità
PASS
all'umidità
dell'affidabilità
di fun-
Resistenza alla cor-
PASS
zionamento:
rosione
Stabilità elettrica PASS
Resistenza
PASS
all'ingresso
Caratteristiche essenziali Prestazione
C.3.2 Sincronizzazione PASS
Caratteristiche essenziali Prestazione
4.3.7 Sincronizzazione PASS
Dati del costruttore Circa questo manuale
Costruttore: Inim ElectronicsS.r.l.
Codice del manuale: DCMIIN1PESB1030
Sito di produzione: Centobuchi, via DeiLavoratori10
Revisione: 110
63076 Monteprandone (AP), Italy
Copyright: le informazionicontenute in questo docu-
Tel: +39 0735 705007
mento sono proprietà esclusiva della Inim Electronics
Fax: +39 0735 734912
S.r.l.. Nessuna riproduzione o modifica è permessa
e-mail: info@inim.biz
Web: www.inim.biz senza previa autorizzazione della Inim ElectronicsS.r.l..
Tuttiidirittisono riservati.
Ilpersonale autorizzato dalcostruttore a riparare o sosti-
tuire qualunque parte delsistema, è autorizzato ad
intervenire solo su dispositivicommercializzaticon ilmar-
chio Inim Electronics.
RAEE
Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Ilsimbolo delcassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che ilprodotto alla
fine della propria vita utile deve essere raccolto separatamente daglialtririfiuti. L'utente dovrà, pertanto, con-
ferire l'apparecchiatura giunta a fine vita agliidoneicentricomunalidiraccolta differenziata deirifiutielet-
trotecnicied elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che sidesidera
smaltire alrivenditore, almomento dell'acquisto diuna nuova apparecchiatura ditipo equivalente. Presso irivenditoridi
2
prodottielettronicicon superficie divendita dialmeno 400 m è inoltre possibile consegnare gratuitamente, senza
obbligo diacquisto, iprodottielettronicida smaltire con dimensioniinferioria 25 cm. L'adeguata raccolta differenziata per
l'avvio successivo dell'apparecchiatura dismessa alriciclaggio, altrattamento e allo smaltimento ambientalmente com-
patibile contribuisce ad evitare possibilieffettinegativisull'ambiente e sulla salute e favorisce ilreimpiego e/o riciclo dei
materialidicuiè composta l'apparecchiatura.
EN

Product description

The ESB1030 sounder connects to the loop and acquires its own address during the configuration phase.
The sounder is powered by the loop when the "EXT" terminals are left disconnected. Supplying a voltage
of 24Vdc to the aforementioned terminals, the device absorbs the current necessary for its functions
from the external power source without putting any load on the loop.
The device is equipped with a short-circuit isolator capable of sectioning the loop in the event of a short
circuit.
The tone or voice message played in the event of activation must be selected at the control panel during
the programming phase, in such a way as to obtain different signals for different situations.
For the list of tones or messages, refer to the tables in the appendix.
