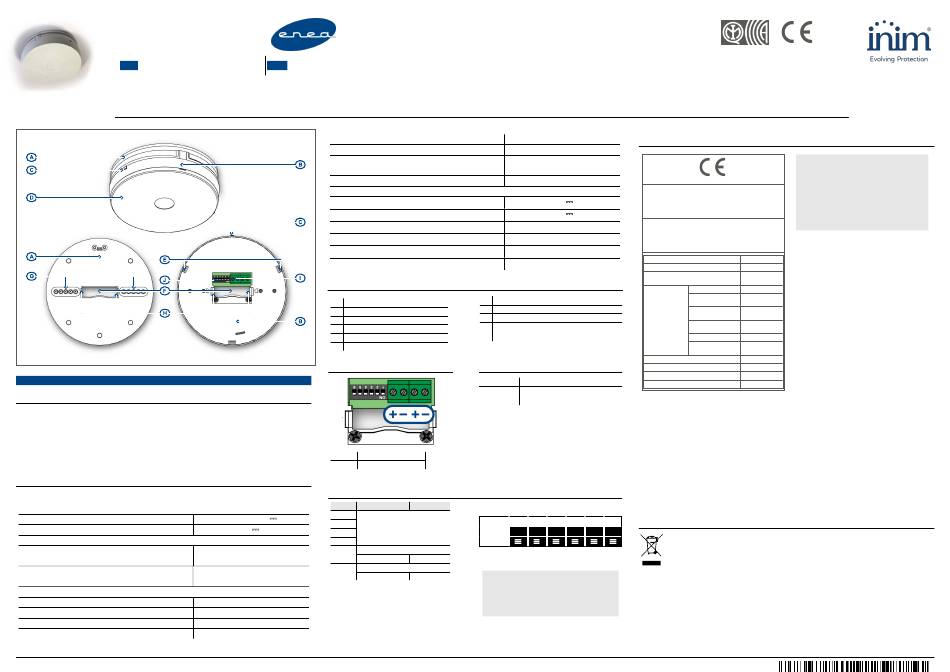

INIM ES1011 Manual

ES1011
IT
Sirena indirizzata a basso consumo
IT
Descrizione generale
La sirena si collega al loop ed acquisisce un indirizzo proprio in fase di configurazione.
L9apparecchio è dotato di un isolatore di corto circuito in grado di sezionare il loop in caso di corto cir-
cuito.
Il tono riprodotto in caso di attivazione e il livello di potenza sonora devono essere selezionati tramite
DIP switch interno o da centrale in fase di programmazione, in modo da ottenere segnalazioni
diverse a fronte di cause diverse.
Per l9elenco dei toni, fare riferimento alle tabelle in appendice.
Specifiche tecniche
(in accordo alla EN 54-3, EN 54-17)
Tensione di ingresso
intervallo
nominale
Consumo
a riposo
massimo
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Tipo di ambiente
Grado di protezione
Manuale d'istruzioni / Instruction manual
EN
Addressable sounder low power range
Metodo d9installazione
Dimensioni (AxLxP)
Colori
Peso
Informazioni relative all9isolatore
V
max
V
min
I
C max
I
S max
I
L max
Z
C max
Descrizione delle parti
Staffa di ancoraggio
A Sirena
B LED
C Coperchio
D Fori fissaggio coperchio
E Foro passacavi
Morsettiera
+ Terminale positivo
- Terminale negativo
DIP switch
Switch ON
1
da 1820 a 30 V
2 Selezione dei toni
24
3
(vedi tabella Tones)
4
Potenza lampeggiatore
200µA
5
alta
500µA
Potenza sonora
in allarme
6
alta
(vedi tabella Tones)
da -10 a +55 °C
f 75 % senza condensazione
A (per uso interno)
IP21
fissaggio a soffitto
112 x 112,5 x 37 mm
rosso (ES1011RE)
bianco (ES1011WE)
155 g
30 V
13 V
0,5 A
0,5 A
10 mA
0,25 «
F Fori pretranciati per ancoraggio
G Ganci fissaggio staffa
H Morsettiera
Connettore per programmatore
I
DIP switch
Segnalazioni LED
LED verde Attività sul loop
Guasto generico
LED giallo
Programmatore collegato
Loop
La posizione di default dei DIP switch è la
OFF
seguente:
1 2 3 4 5
ON
OFF
Con tale impostazione la sirena utilizza la pro-
bassa
grammazione da centrale.
bassa Attenzione
I DIP switch 1-4 (selettore tono) devono
essere impostati con una delle con-
figurazioni in tabella in appendice. In caso
contrario, la sirena non si attiva.
Inim Electronics S.r.l. © 2023
0051
0051-CPR-2036
Marcatura CE
0051
INIM Electronics s.r.l.
Via Dei Lavoratori 10 - Fraz. Centobuchi
63076 Monteprandone (AP) - Italy
20
0051-CPR-2036
EN 54-3:2001 + A1:2002 + A2:2006
EN 54-17:2005 + AC2007
ES1011
Sirena indirizzata per sistemi di rivelazione e di segna-
lazione d9incendio per edifici
Caratteristiche essenziali Prestazione
Affidabilità di funzionamento PASS
Tolleranza al voltaggio di ali-
PASS
mentazione
Resistenza termica PASS
Resistenza a urti e
PASS
vibrazioni
Resistenza
Durabilità
PASS
all'umidità
dell'affidabilità
di fun-
Resistenza alla cor-
zionamento: PASS
rosione
Stabilità elettrica PASS
Resistenza
PASS
all9ingresso
Caratteristiche essenziali Prestazione
C.3.2 Sincronizzazione PASS
Caratteristiche essenziali Prestazione
4.3.7 Sincronizzazione PASS
Dati del costruttore
Costruttore: Inim Electronics S.r.l.
Codice del manuale: DCMIIN1PES1011
Sito di produzione: Centobuchi, via Dei Lavoratori 10
Revisione: 130
63076 Monteprandone (AP), Italy
Copyright: le informazioni contenute in questo docu-
Tel: +39 0735 705007
mento sono proprietà esclusiva della Inim Electronics
Fax: +39 0735 734912
S.r.l.. Nessuna riproduzione o modifica è permessa
e-mail: info@inim.it
Web: www.inim.it senza previa autorizzazione della Inim Electronics S.r.l..
Tutti i diritti sono riservati.
Il personale autorizzato dal costruttore a riparare o sosti-
tuire qualunque parte del sistema, è autorizzato ad inter-
venire solo su dispositivi commercializzati con il marchio
Inim Electronics.
6 RAEE
Ai sensi dell9art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE
sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Il simbolo del cassonetto barrato riportato sull9apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L9utente dovrà, pertanto, conferire
l9apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma è possibile consegnare l9apparecchiatura che si desidera smaltire al riven-
ditore, al momento dell9acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici
2
con superficie di vendita di almeno 400 m è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti
elettronici da smaltire con dimensioni inferiori a 25 cm. L9adeguata raccolta differenziata per l9avvio successivo
dell9apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull9ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l9apparecchiatura.
DCMIIN1PES1011-130-20231115
EN 54-3
EN 54-17
20
Inim Electronics S.r.l.
Centobuchi, via Dei Lavoratori 10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.it
www.inim.it
Avvertenze e limitazioni
Il dispositivo è conforme all9opzione
l
<sincronizzazione= delle norme EN54-3
per mezzo di un comando di sin-
cronizzazione inviato periodicamente
dalla centrale di controllo ai dispositivi
di loop.
I toni e le sequenze certificati sono evi-
l
denziati nella colonna <EN54-3 appro-
ved= della tabella in appendice <Tones=.
Circa questo manuale
