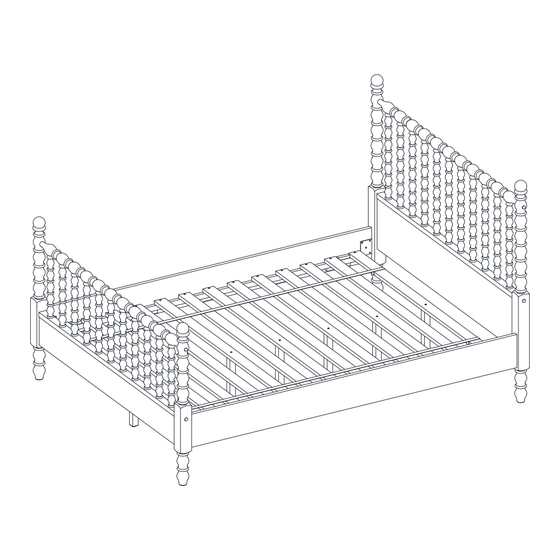

Queen Spindle Bed
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Stock # PW1425004710012
# PW1425004710013
ADULT ASSEMBLY REQUIRED
www.whalenstyle.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2024-05-28
1-866-942-5362
Rev. 0001-A
LOT NUMBER:
DATE PURCHASED:
/
/

Advertisement

loading
Need help?

Need help?

Do you have a question about the Harper PW1425004710012 and is the answer not in the manual?

Questions and answers

Related Manuals for Pioneer Woman Harper PW1425004710012

Summary of Contents for Pioneer Woman Harper PW1425004710012

  • Page 1 LOT NUMBER: DATE PURCHASED: Queen Spindle Bed Stock # PW1425004710012 # PW1425004710013 ADULT ASSEMBLY REQUIRED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased. Please call our customer service number and have your instructions and parts list ready to provide the model name, part name or factory number: 1-866-942-5362 Pacific Standard Time: 8:30 a.m.
  • Page 2 IMPORTANT Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non-abrasive surface. You will need the parts identified on page 3 and 4 of this instruction manuals. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH.
  • Page 3 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Headboard Cross Assembly B- Footboard Cross Assembly (Qty. 1) (Qty. 1) C- Headboard Right Post D- Headboard Left Post E- Footboard Right Post (Qty.
  • Page 4 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. (1) 5/16” x 38 mm Bolt (2) 5/16” x 56 mm Bolt (Qty. 14+1 extra) (Qty. 4+1 extra) (3) 5/16”...
  • Page 5 Assembly Instructions ⑥ x 3 ① x 3 ④ x 3 ⑤ x 3 WARNING DO NOT fully tighten the bolts or screws initially until all the bolts or screws are ready to assemble. To avoid causing damages to the thread, DO NOT over-tighten the screws or bolts. 1.
  • Page 6 Assembly Instructions ⑥ x 3 ① x 3 ④ x 3 ⑤ x 3 4. Repeat the same process to combine the Footboard Cross Assembly (B) and Footboard Panel (I) together.
  • Page 7 Assembly Instructions ⑥ x 4 ① x 4 ④ x 4 ⑤ x 4 5. Glue four Wood Dowels (6) into the drilled holes of the Headboard Panel (H) at both ends. 6. Align and attach the assembled Headboard Panel (H) between the Headboard Posts (C and D) by inserting four 38 mm Bolts (1) with the Washers (4 and 5) through the wood cleats and securely screw into place.
  • Page 8 Assembly Instructions ⑥ x 4 ① x 4 ④ x 4 ⑤ x 4 7. Repeat the same process to form the Footboard.
  • Page 9 Assembly Instructions C/D/E/F ② x 4 ④ x 4 ⑤ x 4 8. Insert two 56 mm Bolts (2) with the Washers (4 and 5) through the upper countersunk holes on the Headboard Posts (C and D) and securely screw into the threaded inserts on the upper rail of the Headboard Cross Assembly (A).
  • Page 10 ssembly Instructions C/D/E/F ④ x 4 ③ x 4 ⑤ x 4 10. Insert two 75 mm Bolts (3) with the Washers (4 and 5) through the lower countersunk holes on the Headboard Posts (C and D) and securely screw into the threaded inserts on the bottom rail of the Headboard Cross Assembly (A).
  • Page 11 Assembly Instructions The solid strip is located at bottom and faces inward. Support surface 12. Ask for assistance to stand the assembled headboard upright and position it against wall and near the final location. 13. Pick up one Mattress Side Rail (G) and insert the metal hook into the slot of the Headboard Left Post (D) as shown.
  • Page 12 Assembly Instructions 15. Follow steps 13-14 to attach the Footboard Posts (E and F) at the other end of the Mattress Side Rails (G).
  • Page 13 Assembly Instructions Remove the cap 16. Remove the plastic cap from the hanger bolt of each Slat Support with Leveler (K) and screw it into the threaded holes on the Mattress Support Slats (J).
  • Page 14 Assembly Instructions ⑦ x 26 17. Lay out the Mattress Support Slats (J) onto the strips on both Mattress Side Rails (G). Make sure that the end slats are located close to the metal hooks. 18. Insert and screw the 25 mm Screws (7) into the countersunk holes on each slat. Tighten the screws with a Phillips screwdriver (not provided).
  • Page 15 Assembly Instructions Floor leveler 19. Adjust the floor levelers pre-attached at the bottom of the Posts (C, D, E and F) and Slat Supports (K) until the unit is leveled.
  • Page 16 Assembly Instructions C/D/E/F ⑧ x 8 20. Insert eight Wood Plugs (8) into the countersunk holes on the Posts (C, D, E and F). To prevent choking hazard, use a rubber mallet (not provided) to tamp in the wooden plugs to secure them. 21.
  • Page 17 Care and Maintenance  Use a soft, clean cloth that will not scratch the surface when dusting.  Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.  Using solvents of any kind on your furniture may damage the finish. ...
