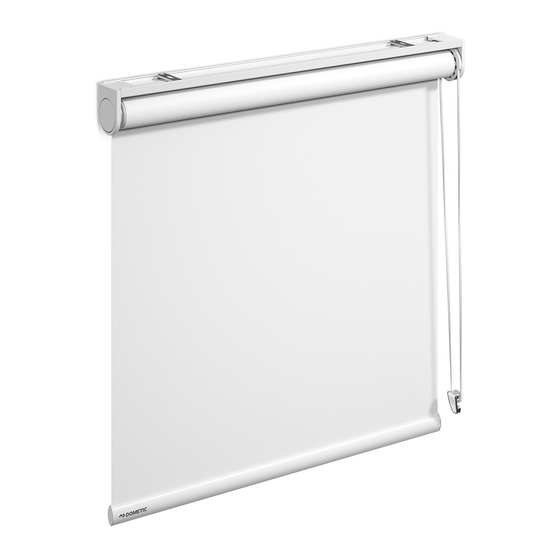

Dometic Oceanair PrecisionRise Installation And Operating Manual
  1. Manuals
  2. Brands
  3. Dometic Manuals
  4. Window Blinds
  5. Oceanair PrecisionRise
  6. Installation and operating manual
Dometic Oceanair PrecisionRise Installation And Operating Manual

Dometic Oceanair PrecisionRise Installation And Operating Manual

Roller blind mounting profile
Hide thumbs
