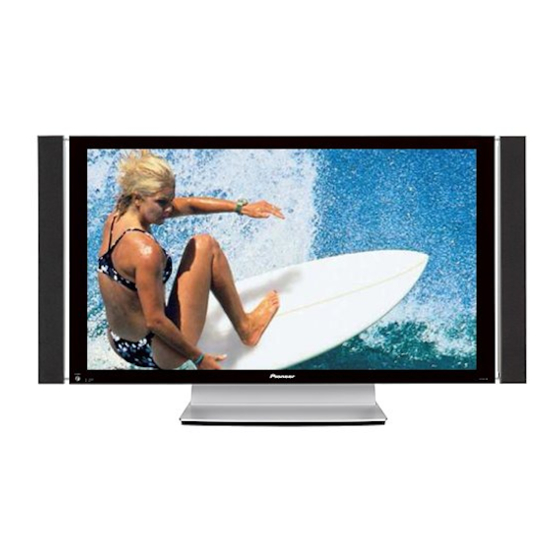

Pioneer PDP-4360HD Operating Instructions Manual

Plasma display system.
Hide thumbs
Most useful pages: More

Advertisement

PLASMA DISPLAY SYSTEM
SYSTEME D'ÉCRAN PLASMA
SISTEMA DE PANTALLA DE PLASMA
PDP-5060HD
PDP-4360HD
Register Your Product at
www.pioneerelectronics.com
www.pioneerelectronics.ca
Enregistrez votre appareil sur:
www.pioneerelectronics.com
www.pioneerelectronics.ca
Operating Instructions
Mode d'emploi
Manual de instrucciones
(US)
(Canada)
(États-Unis)
(Canada)

Advertisement

Chapters

Table of Contents

   Also See for Pioneer PDP-4360HD

   Related Manuals for Pioneer PDP-4360HD

   Summary of Contents for Pioneer PDP-4360HD

  • Page 1 PLASMA DISPLAY SYSTEM SYSTEME D’ÉCRAN PLASMA SISTEMA DE PANTALLA DE PLASMA PDP-5060HD PDP-4360HD Register Your Product at www.pioneerelectronics.com (US) www.pioneerelectronics.ca (Canada) Enregistrez votre appareil sur: www.pioneerelectronics.com (États-Unis) www.pioneerelectronics.ca (Canada) Operating Instructions Mode d’emploi Manual de instrucciones...
  • Page 2 Read these instructions. Only use attachments/accessories specified by the Keep these instructions. manufacturer. Heed all warnings. Use only with the cart, stand, tripod, bracket, or Follow all instructions. table specified by the manufacturer, or sold with the Do not use this apparatus near water. apparatus.
  • Page 3 Product Category: Class B Personal Computers & Information to User Peripherals Alteration or modifications carried out without Responsible Party Name: PIONEER ELECTRONICS appropriate authorization may invalidate the user’s SERVICE, INC. right to operate the equipment. Address: 1925 E. DOMINGUEZ ST. LONG BEACH, CA 90801-1760, U.S.A.
  • Page 4: Table Of Contents

    Contents Contents Thank you for buying this Pioneer product. Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the instructions, put them away in a safe place for future reference.
  • Page 5 Contents Selecting the type of conventional Automatic image position and clock closed captions ........44 adjustments (PC mode only) ....63 Selecting digital closed captions ..44 Manual image position and clock Selecting digital closed caption adjustments (PC mode only) ....64 parameters ..........
  • Page 6 Contents Editing the i.LINK Setup .......73 Operating the control panel screen ..74 Watching an image from a personal computer ............74 Connecting a personal computer ..74 Displaying an image from a personal computer ..........74 Computer compatibility chart ....75 G-LINK™ connection .........76 Connecting control cords ......77 About SR+ ..........77 13 Useful Remote Control Features...
  • Page 7: Important User Guidance Information

    Filter. This improves the color / picture reproduction of these must install the unit. PIONEER will not be held responsible for models as compared to previous models. It also eliminates the accident or damage caused by the use of parts and need for a physical glass panel to be placed in front of the accessories manufactured by other companies.
  • Page 8: Radio Interference

    Do not attach such items as labels and tape to the CAUTION product. PIONEER bears no responsibility for any damage arising from • This may result in the discoloration or scratch of the cabinet. incorrect use of the product by you or other people,...
  • Page 9 • The Energy save function can be set to help prevent damage from screen burning (see page 62). About operations through i.LINK PIONEER shall not always assure normal video/audio recording or playback when a D-VHS device is operated through i.LINK.
  • Page 10: Safety Precautions

    Safety Precautions Safety Precautions Electricity is used to perform many useful functions, but it can 13. The plasma Display used in this product is made of glass. also cause personal injuries and property damage if improperly Therefore, it can break when the product is dropped or handled.
  • Page 11 NOTE • It is strongly recommended to use the optional PIONEER mounting products. • PIONEER shall not be liable for any personal injury or product damage that results from the use of mounting items other than the optional PIONEER products.
  • Page 12: Supplied Accessories

    Model Name of the Main Unit Model Name of the Entire Plasma Display System Media Receiver Plasma Display PDP-5060HD PDP-506PU PDP-R06U PDP-4360HD PDP-436PU The speakers are available as options. Plasma Display Power cord (2 m/6.6 feet) Cleaning cloth Speed clamp × 3 Warranty card Bead band ×...
  • Page 13: Part Names Plasma Display

    Part Names Part Names Plasma Display Front view 1 a POWER button 2 STANDBY indicator Lights red when the unit is in standby mode. (page 25) 3 POWER ON indicator Lights blue when the Plasma Display is operating. (page 25) 4 Remote control sensor Rear view SYSTEM...
  • Page 14: Media Receiver

    Part Names Media Receiver Front view 1 2 3 STANDBY TIMER PULL OPEN STANDBY/ON Pull this section to open the door. STANDBY TIMER TV GUIDE STANDBY/ON S-VIDEO VIDEO AUDIO ENTER DOWN LEFT RIGHT COMPONENT VIDEO ANALOG RGB INPUT 4 INPUT DOWN DOWN VOLUME...
  • Page 15 Part Names Rear view S400 G-LINK ( TS ) OPTICAL ANT/ Cable CARD CABLE A IN DIGITAL OUT R-AUDIO-L SUB WOOFER INPUT 3 MONITOR INPUT 2 AC IN ANT B R-AUDIO-L VIDEO S-VIDEO SERVICE ONLY INPUT 1 INPUT 3 BLACK WHITE COMPONENT CONTROL...
  • Page 16: Remote Control Unit

    Part Names 10 INFO: Displays a channel banner when a TV Remote control unit program is being watched. This section describes the functions of the buttons available When the TV Guide On Screen™ system is in operation, when the mode switch has been set to TV. For the buttons for displays information about the currently highlighted controlling other equipment, see “Using the remote control channel (if available).
  • Page 17: Preparation

    • Allow enough space around the upper and back parts when installing to ensure adequate ventilation of the rear of the unit. Ventilation opening Using the optional PIONEER stand Over 10 cm (3 15/16 inches) For details on installation, refer to the instruction manual supplied with the stand. Exhaust...
  • Page 18: Preventing The Plasma Display From Falling Over

    Preparation Preventing the Plasma Display from Falling Over After installing the stand, be sure to take special care to ensure that the Plasma Display will not fall over. Stabilizing on a table or floor Using a wall for stabilization 1. Attach fall-prevention bolts (hooks) to the Stabilize the Plasma Display as shown in the diagram using screws that are available on the market.
  • Page 19: Connecting The System Cable

    BLACK SYSTEM CABLE WHITE BLACK (BLACK) (WHITE) For details on optional PIONEER speaker installation, refer to the instruction manual that came with the speaker. System cable Connecting the system cable to the Media Receiver Media Receiver (rear view) (BLACK) S400...
  • Page 20: Cable Connections For Watching Digital And/or Conventional Tv Channels

    Preparation Connecting a Cable box Cable connections for watching digital Use the INPUT 1 terminals to connect a Cable box. and/or conventional TV channels This system is equipped with two terminals for inputting TV Media Receiver (rear) broadcasting signals: ANT/CABLE A IN and ANT B IN. The ANT/CABLE A IN terminal accepts both digital and conventional TV broadcasting signals while the ANT B IN G-LINK...
  • Page 21: Inserting The Cablecard

    Preparation Inserting the CableCARD™ Switching between antenna A and B The Media Receiver is equipped with a slot for inserting a To watch broadcasts via the two antennas, you can select it by CableCARD™. When you are watching digital and/or High pressing ANT on the remote control unit.
  • Page 22: Preparing The Remote Control Unit

    Preparation Allowed operation range of the remote control Preparing the remote control unit unit Operate the remote control unit while pointing it toward the Inserting batteries remote control sensor located at the bottom right of the front panel of the Plasma Display. The distance from the remote Open the battery cover.
  • Page 23: Connecting The Power Cord

    Preparation Connecting the power cord Connect the power cord after all component connections have been completed. Plasma Display (rear view) SYSTEM CABLE WHITE BLACK SYSTEM CABLE WHITE BLACK Power cord Noise filter Partially eliminates noise caused by the power source. Media Receiver (rear view) S400 G-LINK...
  • Page 24: Routing Cables

    Preparation Routing cables Speed clamps and bead bands are supplied for bunching cables. Once properly bunched, follow the steps below to route the cables. When the speakers are installed on the sides (rear view) SYSTEM CABLE WHITE BLACK Speaker cable Speed clamp Speaker cable Speed clamp...
  • Page 25: Basic Operations

    Basic Operations Basic Operations Plasma Display Turning on the power (Standby) Press a on the Plasma Display if the STANDBY indicator is off. • The STANDBY indicator on the Plasma Display lights up red. Confirm that the STANDBY indicators light up red, and then press TV a on the remote control unit or STANDBY/ ON on the Media Receiver to turn the system on.
  • Page 26: Watching Tv Channels

    Basic Operations Media Receiver Watching TV channels (front view) Unless you set up TV channels that you can watch under the current conditions, you cannot tune in those channels. For the procedure, see “Setting up TV channels” on page 38. STANDBY TIMER NOTE...
  • Page 27: Changing The Volume And Sound

    Basic Operations Changing the volume and sound Changing the language To increase the volume, press VOL + on the remote control If you have selected a digital TV program that provides multi- unit. To decrease the volume, press VOL –. language services, you can switch among the languages by pressing MTS on the remote control unit.
  • Page 28: Setting Mts/sap Mode

    Basic Operations When receiving STEREO sound signals Setting MTS/SAP mode When watching conventional TV programs, you may enjoy A 125 stereo sound and/or Secondary Audio Programs (SAP), using In STEREO mode STEREO the Multi-channel Television Sound (MTS) function. • Stereo broadcasts You can enjoy, for example, sports, shows, and concerts in A 125 dynamic stereo sound.
  • Page 29: Viewing A Channel Banner

    Basic Operations Viewing a channel banner Using the multiscreen functions While watching a TV program, pressing INFO causes the following banner to appear. Pressing INFO again causes the Splitting the screen banner to disappear. Use the following procedure to select the 2-screen or picture- in-picture mode.
  • Page 30: Freezing Images

    Basic Operations • In 2-screen or picture-in-picture mode, press SWAP to Freezing images switch the position of the 2 screens shown. Use the following procedure to capture and freeze one frame Left screen is the active screen which will be indicated from a moving image that you are watching.
  • Page 31: Tv Guide On Screen™ System Setup About The Tv Guide On Screen™ System

    TV Guide On Screen™ System Setup TV Guide On Screen™ System Setup About the TV Guide On Screen™ system Setting up the TV Guide On Screen™ system The TV Guide On Screen™ system is a free, interactive on- screen television program guide. The system offers program When the Plasma Display System is powered on for the very listings, searching by keyword, timer recording, reminders and first time, you are automatically taken through the setup...
  • Page 32 TV Guide On Screen™ System Setup Reminder Screen Screen 2: Enter ZIP or Postal Code If you previously skipped Guide setup, you see the Reminder • If you selected USA in Screen 1, you see the ZIP Code screen. Screen when you power on your TV. •...
  • Page 33 TV Guide On Screen™ System Setup Screen 3: Do you have Cable? Screen 6: Cable Box Output Channel • If you select “Yes”, you see Screen 4. • Select the channel used for the cable box. • If you select “No”, you see Screen 12. •...
  • Page 34 TV Guide On Screen™ System Setup Screen 9: Cable Box Preparation Screen 12: Do you have an antenna connected? • Follow the on-screen instructions, and press ENTER to • If you select “Yes”, you see Screen 13. display Screen 10. NOTE Screen 10: Cable Box Code Testing If you selected “No”...
  • Page 35 TV Guide On Screen™ System Setup Screen 15: Is a VCR Connected? Screen 18: VCR Preparation • If you select “Yes”, you see Screen 16. • Follow the on-screen instructions, and press ENTER to display Screen 19. • If you select “No”, you see Screen 21. Screen 19: VCR Code Testing Screen 16: VCR Configuration Diagram •...
  • Page 36 TV Guide On Screen™ System Setup Screen 20: Did your VCR stop playing? Screen 21: Confirming Your Settings Verify the Setup information is correct. • If it is, select “Yes, end setup”, and you see Screen 22. • If it is not, select “No, repeat setup process”, and you see Screen 1.
  • Page 37: Menu Setup

    Menu Setup Menu Setup PC mode menus Menu Configuration Home Menu Item Page AV mode menus AV Selection Picture Contrast Home Menu Item Page Brightness AV Selection Picture Contrast Green Brightness Blue Color Reset Tint Sharpness Treble Sound Pro Adjust Bass Reset Balance...
  • Page 38: Tuner Setup

    Tuner Setup Tuner Setup Select “Add Channel”. ( / then ENTER) Setting up TV channels Select a channel number to be added. ( / then ENTER) This section describes how to search and set up TV channels • You can also use buttons 0 – 9 to enter a channel that you can watch under the current conditions.
  • Page 39: Parental Control

    Tuner Setup TV ratings Parental Control Rating Description With the Parental Control, parents can prevent their children from watching inappropriate TV programs, VCR or DVD TV-Y All children contents. When an attempt is made to watch a program (or Children 7 and above TV-Y7 content) blocked by parents, the Plasma Display shows nothing but a message.
  • Page 40: Clearing The Password

    We suggest you write down your password so you don’t forget it. If you forget the password PDP-5060HD/PDP-4360HD When the message “Enter your Password” is displayed in step 6 Your password No.: under “Clearing the password”, press the ENTER button on the...
  • Page 41: Setting The Tv Parental Guidelines (tv Guidelines)

    Tuner Setup Setting the TV Parental Guidelines (TV Canadian rating systems Guidelines) In Canada you can choose the Canadian English ratings or the Canadian French ratings. These ratings are based on the Press HOME MENU. Canadian Radio-Television and Telecommunications Select “Tuner Setup”. ( / then ENTER) Commission (CRTC) policy.
  • Page 42: Setting Canadian English Ratings

    Tuner Setup Canadian French ratings Setting Canadian French ratings Rating Description Press HOME MENU. Exempt programming. Select “Tuner Setup”. ( / then ENTER) General: All ages and children, contains minimal Select “Parental Control”. ( / then ENTER) direct violence, but may be integrated into the plot in a humorous or unrealistic manner.
  • Page 43: Temporarily Deactivating The Parental Control

    Tuner Setup Temporarily deactivating the Parental Control Setting your favorite channels When the Parental Control is working and censors a blocked Set up to 10 TV channels to each of the four color buttons on TV program (or content), the Plasma Display shows nothing the remote control unit (40 channels in total).
  • Page 44: Activating The Closed Caption

    Tuner Setup Activating the closed caption Selecting digital closed captions Use the following procedure to select digital closed captions: Press HOME MENU. Service 1 to 6. Select “Tuner Setup”. ( / then ENTER) Press HOME MENU. Select “Closed Captions”. ( / then ENTER) Select “Tuner Setup”.
  • Page 45: Clock Setting

    Tuner Setup The following table shows the parameters selectable for each If you select “Auto Set”, select an antenna (A or B) and a item. channel number using and ENTER. Item Selection Clock Auto/Manual Set Clock Set Channel Font Size Auto/ Large/ Standard/ Small Current Time: xxxxxxxxxxxxxxxxxxxxx...
  • Page 46: Tv Guide On Screen™ System Operation Using The Tv Guide On Screen™ System

    TV Guide On Screen™ System Operation TV Guide On Screen™ System Operation TV Guide On Screen™ icons Using the TV Guide On Screen™ system Various icons are used to convey information or show the Before you can start using the TV Guide On Screen™ system, status of an item.
  • Page 47: Tv Guide On Screen™ Navigation

    TV Guide On Screen™ System Operation TV Guide On Screen™ navigation The Listings screen The table below shows a summary of the remote buttons you’ll You can consider the Listings screen as the “home” screen of use to navigate the TV Guide On Screen™ system. the TV Guide On Screen™...
  • Page 48: Recording Programs

    TV Guide On Screen™ System Operation • No record icon – Don’t set a recording. Highlight “set recording” and press ENTER. The program will still be recorded if it starts any time up to Set the recording options: the midway point of the originally scheduled program. For example, up to 9:15 for a 9:00 to 9:30 program.
  • Page 49 TV Guide On Screen™ System Operation If there is a time conflict with previously scheduled recording While recording is in progress or auto-tune reminder when you preset recording, you will be If you attempt to change the channel while recording is in alerted to this.
  • Page 50: Setting Program Reminders

    TV Guide On Screen™ System Operation Once all the settings have been made, press ENTER to Setting program reminders highlight “schedule reminder”, then press ENTER again. By setting a program reminder you can have the TV alert you when a program is about to start on another channel. You can set reminders for individual episodes of a program, or every time a program airs.
  • Page 51: Searching For Programs

    TV Guide On Screen™ System Operation Depending on the situation, the following screens will appear. Searching for programs In this case, the reminder will remain on-screen for 15 seconds before it automatically disappears. The Search screen lets you search for programs alphabetically, by category or by keyword.
  • Page 52: Searching By Keyword

    TV Guide On Screen™ System Operation Press to move to the search sub-categories and select Searching by keyword the sub-category you want. Here you search for shows based on keywords you enter. The keywords you create are stored so you can use them again in the future.
  • Page 53: Alphabetical Search

    TV Guide On Screen™ System Operation Select “new search”. Alphabetical search If you want to change the category, move up and select the This search is designed to display all programs that start with category you want. a particular letter. Select “SEARCH”...
  • Page 54: The Search Episode Options Menu

    TV Guide On Screen™ System Operation The search Episode Options menu Scheduling recordings and reminders From the Episode Options menu you can select: From the Schedule area you can review, edit or delete recordings and reminders. • go to Service bar – closes the panel menu and returns to the Service bar at the top of the screen.
  • Page 55: The Schedule Options Menu

    TV Guide On Screen™ System Operation Highlight a program in the list and press MENU to display Changing setup options the Schedule Options panel menu. You can change TV Guide On Screen™ settings from the Setup menu. Setup options are divided into three categories: System Settings, Channel Display, and Default Options.
  • Page 56: Changing The Channel Display Settings

    TV Guide On Screen™ System Operation Press ENTER to display the current settings and the Press to highlight a channel then press ENTER to go options to change them. to the Grid Options menu. From the Grid Options menu you can set: Select one of the options, then follow the on-screen instructions.
  • Page 57: Changing The Default Options

    TV Guide On Screen™ System Operation Changing the Default Options This is the place to change the default settings for recordings, reminders and other general settings. Select the “Change Default Options” item. Select one of the three default option categories. A different panel menu appears for each option: General default options •...
  • Page 58: Adjustments And Settings Sleep Timer

    Adjustments and Settings Adjustments and Settings You can also use the menu to change the options. Sleep Timer Press HOME MENU. When the selected time elapses, the Sleep Timer automatically places the system into the standby mode. Select “Picture”. ( / then ENTER) Press SLEEP to select the desired time.
  • Page 59: Basic Picture Adjustments

    Adjustments and Settings For PC source, the following screen appears: Basic picture adjustments Adjust the picture to your preference for the chosen AV Picture Selection option (except DYNAMIC). AV Selection STANDARD Press HOME MENU. Contrast Select “Picture”. ( / then ENTER) Brightness Select an item to be adjusted.
  • Page 60: Advanced Picture Adjustments

    Adjustments and Settings Using Color Temp Advanced picture adjustments The Plasma Display System provides various advanced Press HOME MENU. functions for optimizing the picture quality. For details on these Select “Picture”. ( / then ENTER) functions, see the tables. Select “Pro Adjust”. ( / then ENTER) Using PureCinema Select “Color Detail”.
  • Page 61: Eliminating Noise From Images

    Adjustments and Settings Eliminating noise from images Sound adjustments Adjust the sound to your preference for the chosen AV Press HOME MENU. Selection option. See page 58. Select “Picture”. ( / then ENTER) Press HOME MENU. Select “Pro Adjust”. ( / then ENTER) Select “Sound”.
  • Page 62: Focus

    Adjustments and Settings FOCUS Power Control This shifts the sound-source direction (sound image) upward Power Control provides convenient functions for saving power. and produces clear sound contours. Press HOME MENU. Energy Save You may use one of the three Energy Save modes to save power Select “Sound”.
  • Page 63: No Operation Off (av Mode Only)

    Adjustments and Settings No Operation off (AV mode only) Image position adjustment The system will be automatically placed into the standby mode (AV mode only) when no operation is performed for three hours. Adjusts the horizontal and vertical positions of images on the Plasma Display.
  • Page 64: Manual Image Position And Clock Adjustments (pc Mode Only)

    Adjustments and Settings Manual image position and clock Selecting a screen size manually adjustments (PC mode only) In single-screen mode, press SCREEN SIZE to change the size of the screen from among the selectable options for the type of Usually you can easily adjust the positions and clock of images video signals currently received.
  • Page 65: Selecting A Screen Size Automatically

    Adjustments and Settings AV mode Selecting a screen size automatically The Plasma Display automatically selects an appropriate screen size when video signals are received from a connected HDMI equipment (see page 68). To activate this function, use the following procedure. Press HOME MENU.
  • Page 66: Changing The Brightness At Both Sides Of The Screen (side Mask)

    Adjustments and Settings Changing the brightness at both sides of the screen (Side Mask) With the 4:3 screen size selected for the AV mode, you can change the brightness of the gray side masks that appear at both sides of the screen. Press HOME MENU.
  • Page 67: Enjoying Through External Equipment

    Enjoying through External Equipment Enjoying through External Equipment Displaying a DVD image About External Equipment To watch a DVD image, press INPUT 1 on the remote control You can connect many types of external equipment to your unit or press INPUT on the Media Receiver to select INPUT1. Plasma Display System, like a DVD player, VCR, personal computer, game console, and camcorder.
  • Page 68: Using Hdmi Input

    Enjoying through External Equipment To activate the HDMI terminal: Using HDMI Input Press HOME MENU. The INPUT 1 and INPUT 3 terminals include HDMI terminals to which digital video and audio signals can be input. To use the Select “Option”. ( / then ENTER) HDMI terminal, activate the terminal and specify the types of Select “HDMI Input”.
  • Page 69: Enjoying A Game Console Or Watching Camcorder Images

    Enjoying through External Equipment Item Description NOTE Auto Automatically identifies input audio signals. • The INPUT 4 terminals are checked whether they are (factory default) connected in the following order; 1) Component Video, 2) S- Video, 3) Video. Accepts digital audio signals. Digital Use the desired connection for viewing.
  • Page 70: Connecting A Recorder

    Enjoying through External Equipment Connecting a recorder Connecting other audio equipment The digital audio output terminal (optical) on this system can Media Receiver (rear view) output Dolby Digital signals. Using an optical digital cable, connect an AV receiver to the digital audio output terminal (optical) on the rear of the Media Receiver.
  • Page 71: Watching A D-vhs Image

    Enjoying through External Equipment Switching the optical audio signal type When connecting a single D-VHS recorder Set up for the DIGITAL AUDIO output terminal (OPTICAL), depending on your AV receiver. Media Receiver (rear view) Press HOME MENU. Select “Option”. ( / then ENTER) S400 G-LINK...
  • Page 72: Displaying A D-vhs Image

    Enjoying through External Equipment Precautions about i.LINK connections Displaying a D-VHS image • Use S400 i.LINK cables that have 4-pin plugs and are shorter To watch a D-VHS image, press i.LINK on the remote control than 3.5 m (11.48 feet). unit or press INPUT on the Media Receiver to select i.LINK.
  • Page 73: Setting Up For Controlling A D-vhs Recorder

    Enjoying through External Equipment Setting up for controlling a D-VHS recorder Editing the i.LINK Setup You can operate the connected D-VHS recorder from the The i.LINK list shows all devices connected through i.LINK Plasma Display that shows the control panel screen. After interfaces.
  • Page 74: Operating The Control Panel Screen

    Enjoying through External Equipment Operating the control panel screen Watching an image from a personal The control panel screen appears when you press i.LINK. It computer disappears when you press i.LINK again. To select a button on the control panel screen, press / , and then press Connecting a personal computer ENTER on the remote control.
  • Page 75: Computer Compatibility Chart

    Enjoying through External Equipment Signal names for 15-pin mini D-sub connector Computer compatibility chart Resolution Frequency Remarks 720 × 400 70 Hz 640 × 480 60 Hz 72 Hz (front view) 75 Hz Pin No. Signal name 800 × 600 56 Hz 60 Hz 72 Hz...
  • Page 76: G-link™ Connection

    Enjoying through External Equipment NOTE G-LINK™ connection • In order to use your cable box or VCR with the TV Guide On You need to make this connection, so that the TV Guide On Screen™ system, you have to correctly set up for the TV Screen™...
  • Page 77: Connecting Control Cords

    About SR+ The CONTROL OUT terminal on the rear of the Media Receiver supports SR+, which allows linked operations with a PIONEER AV receiver. SR+ presents functions such as the input switch linkage operation function and the DSP surround mode display function.
  • Page 78: Useful Remote Control Features Learning Function Of The Remote Control Unit

    Learn mode. Using the learning function • The initial mode is “000” (PIONEER). Slide the Mode switch to match the device whose remote control signal you want to be learned.
  • Page 79: Manufacture Codes

    Useful Remote Control Features Manufacture codes CABLE/SAT DVD/DVR CABLE/SAT DVD/DVR PIONEER1(CABLE) PIONEER PIONEER(DVD) Grundig1 PIONEER2(CABLE) FISHER PANASONIC(DVD) Grundig2 JERROLD1(CABLE) FISHER2 SAMSUNG(DVD) Grundig3 JERROLD2(CABLE) FISHER3 SONY(DVD) SONY2 JERROLD3(CABLE) GOLDSTAR TOSHIBA(DVD) SONY3 JERROLD4(CABLE) HITACHI JVC(DVD) SONY4 JERROLD5(CABLE) HITACHI2 PIONEER(DVD-RECORDER) RCA4 JERROLD6(CABLE) HITACHI3...
  • Page 80: Using The Remote Control Unit To Control Other Devices

    Useful Remote Control Features Receiver control buttons Using the remote control unit to control When a Pioneer receiver is connected to the display, the other devices receiver can be operated using buttons 1 to 3. When a non-Pioneer receiver is connected to the display, the signals for 1 to 3 must first be learned before operating.
  • Page 81: Cable Control Buttons

    Useful Remote Control Features Cable control buttons Mode switch When the Mode switch is set to CBL/SAT, the cable converter (with “CBL/SAT” connected to the display can be operated using 1 to 5. selected) Cable converters made by other manufacturers and not preset can also be operated using the remote control unit if 1 to 5 have learned the functions.
  • Page 82: Sat Control Buttons

    Useful Remote Control Features SAT control buttons Mode switch When the SAT function has been preset by the learning function of the remote control, the remote control unit buttons (with “CBL/SAT” will function as shown below. selected) • When the Mode switch is set to CBL/SAT, satellite broadcast tuners made by other manufacturers and not preset can also be operated with the remote control unit if 1 to 8 have learned the functions.
  • Page 83: Vcr Control Buttons

    Useful Remote Control Features VCR control buttons When the VCR is preset by the learning function of the remote Mode switch control, the remote control unit buttons will function as follows (with “VCR” when the Mode switch of the remote control unit is set to VCR. selected) •...
  • Page 84: Dvd/dvr Control Buttons

    Press and hold , and then press  to stop recording. the input terminal connected to a DVD player or DVD recorder This operation applies to only Pioneer DVD recorders. is pressed, these players can be operated using 1 to 12.
  • Page 85: Appendix Troubleshooting

    Appendix Appendix Troubleshooting Problem Possible Solution • No power. • Make sure the Plasma Display and the Media Receiver are connected correctly. (See page 19.) • Is the power cord disconnected? (See page 23.) • Has the main power been turned on? (See page 25.) •...
  • Page 86 Appendix This product in part uses “OpenSSL” software. To the extent the OpenSSL software is being used, the following notification applies: Copyright (c) 1998-2004 The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1.
  • Page 87 Linux Source Notice The Pioneer Plasma Television integrated with the Media Receiver in part is powered by utilizes the Linux operation system. The machine readable copy of the corresponding source code is available for the cost of distribution. To obtain a copy, please visit http://www.pioneerelectronics.com/ for more information.
  • Page 88 Appendix (Exception: if the Program itself is interactive but does not normally print such an announcement, your work based on the Program is not required to print an announcement.) These requirements apply to the modified work as a whole. If identifiable sections of that work are not derived from the Program, and can be reasonably considered independent and separate works in themselves, then this License, and its terms, do not apply to those sections when you distribute them as separate works.
  • Page 89 Appendix 9. The Free Software Foundation may publish revised and/or new versions of the General Public License from time to time. Such new versions will be similar in spirit to the present version, but may differ in detail to address new problems or concerns. Each version is given a distinguishing version number.
  • Page 90 Appendix GNU Lesser General Public License Version 2.1, February 1999 Copyright (C) 1991, 1999 Free Software Foundation, Inc. 59 Temple Place, Suite 330, Boston, MA 02111-1307, USA Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. [This is the first released version of the Lesser GPL.
  • Page 91 Appendix GNU Lesser General Public License TERMS AND CONDITIONS FOR COPYING, DISTRIBUTION AND MODIFICATION 0. This License Agreement applies to any software library or other program which contains a notice placed by the copyright holder or other authorized party saying it may be distributed under the terms of this Lesser General Public License (also called “this License”).
  • Page 92 Appendix When a “work that uses the Library” uses material from a header file that is part of the Library, the object code for the work may be a derivative work of the Library even though the source code is not. Whether this is true is especially significant if the work can be linked without the Library, or if the work is itself a library.
  • Page 93 Appendix If any portion of this section is held invalid or unenforceable under any particular circumstance, the balance of the section is intended to apply, and the section as a whole is intended to apply in other circumstances. It is not the purpose of this section to induce you to infringe any patents or other property right claims or to contest validity of any such claims;...
  • Page 94: Specifications

    Appendix Specifications Item 50"Plasma Display, Model: PDP-506PU 43" Plasma Display, Model: PDP-436PU Number of Pixels 1280 × 768 pixels 1024 × 768 pixels Audio Amplifier 13 W + 13 W (1 kHz, 10 %, 8 Ω ) 13 W + 13 W (1 kHz, 10 %, 8 Ω ) Surround System SRS/FOCUS/TruBass SRS/FOCUS/TruBass...
  • Page 95 Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited consumer uses only unless otherwise authorized by Macrovision. Reverse engineering or disassembly is prohibited. Published by Pioneer Corporation. Copyright © 2005 Pioneer Corporation. All rights reserved.
  • Page 96 Ce téléviseur numérique est capable de recevoir des Note à l’attention de l’installateur du système de câblodistribution. programmes télévision câble basique analogique, basique numérique premium Cette note a pour objet d’appeler l’attention de numérique par une connexion directe à un système de l’installateur du système de câblodistribution sur câble offrant de tels programmes.
  • Page 97 Catégorie d’appareil: Ordinateurs personnels et phériphériques de la classe B Informations destinées à l’utilisateur Nom du tiers responsable: PIONEER ELECTRONICS Les altérations ou modifications réalisées sans SERVICE, INC. autorisation écrite convenable peuvent entraîner la Adresse: 1925 E. DOMINGUEZ ST. LONG BEACH, CA déchéance de vos droits d’utilisateur.
  • Page 98 Table des matières Table des matières Nous vous remercions d’avoir acquis cet appareil Pioneer. Veuillez lire attentivement ce mode d’emploi pour être en mesure d’utiliser l’appareil convenablement. La lecture de ce mode d’emploi terminée, conservez-le dans un endroit sûr pour référence.
  • Page 99 Table des matières Utilisation du classement parental Changement des options de des émissions de télévision configuration ..........55 (Lignes directrices pour la télévision) . 41 Changement des réglages du Interdiction des émissions de système ..........55 télévision non classées ......41 Changement des réglages d’affichage Systèmes de classement en vigueur de canal ..........
  • Page 100 Table des matières 12 Emploi d’un appareil extérieur Réglage pour la commande d’un Appareil extérieur ........67 magnétoscope numérique VHS ..73 Affichage des images d’un lecteur de Modification de la configuration DVD .............67 i.LINK ............. 73 Raccordement d’un lecteur de DVD ..67 Utilisation de la page de Affichage des images provenant commande ..........
  • Page 101: Informations Importantes Pour L'utilisateur

    Pour éviter toute anomalie et toute surchauffe, veillez à ce que les ouïes de l’appareil ne soient pas obstruées de manière que Avec le temps, la luminosité de l’écran à plasma Pioneer PDP- la chaleur puisse s’évacuer: Pour garantir la dissipation 5060HD/PDP-4360HD diminuera légèrement, tout comme...
  • Page 102 Voir ci-après les informations concernant les pixels des écrans Si de la condensation se forme, ne pas mettre l’appareil en à plasma. Les écrans à plasma Pioneer contiennent un très service tant qu’elle n’a pas disparu. L’utilisation de l’appareil grand nombre de pixels. (Cela dépend de la taille de l’écran ;...
  • Page 103 éviter ce genre de phénomène dommageable (reportez-vous à la page 62. Quelques mots sur la liaison i.LINK PIONEER ne garantit pas que l’enregistrement ou la lecture réalisés à l’aide d’un magnétoscope VHS numérique (D-VHS) et par le truchement de la liaison i.LINK soient parfaits dans tous les cas.
  • Page 104: Précautions De Sécurité

    Précautions de sécurité Précautions de sécurité L’électricité permet de disposer d’un grand nombre de fonctions 13. Le panneau de l’écran à plasma est en verre. Il peut donc être utiles mais elle peut être la source de blessures et de dommages brisé...
  • Page 105 • Nous ne saurions trop vous conseiller d’utiliser les accessoires PIONEER de fixation. • PIONEER ne saurait être tenue responsable des blessures ou dommages matériels qui résulteraient de l’utilisation d’accessoires de fixation autres que ceux conçus et fabriqués par PIONEER.
  • Page 106: Accessoires Fournis

    Nom de modèle de la totalité du Système d’écran plasma Récepteur Média Écran plasma PDP-5060HD PDP-506PU PDP-R06U PDP-4360HD PDP-436PU Les enceintes sont disponibles en option. Écran plasma Cordon d’alimentation (2 m/6,6 pieds) Chiffon de nettoyage Collier rapide × 3 Carte de garantie Collier à...
  • Page 107: Nomenclature Écran Plasma

    Nomenclature Nomenclature Écran plasma Vue de face 1 Touche a POWER 2 Témoin STANDBY S’allume en rouge quand l’appareil est en mode veille. (page 25) 3 Témoin POWER ON Ce témoin s’allume en bleu quand l’écran plasma est en service (page 25). 4 Capteur de télécommande Vue de dos SYSTEM...
  • Page 108: Récepteur Média

    Nomenclature Récepteur Média Vue de face 1 2 3 STANDBY TIMER PULL OPEN STANDBY/ON Tirez ici pour ouvrir ce volet. STANDBY TIMER TV GUIDE STANDBY/ON S-VIDEO VIDEO AUDIO ENTER DOWN LEFT RIGHT COMPONENT VIDEO ANALOG RGB INPUT 4 INPUT DOWN DOWN VOLUME CHANNEL...
  • Page 109 Nomenclature Vue de dos S400 G-LINK ( TS ) OPTICAL ANT/ Cable CARD CABLE A IN DIGITAL OUT R-AUDIO-L SUB WOOFER INPUT 3 MONITOR INPUT 2 AC IN ANT B R-AUDIO-L VIDEO S-VIDEO SERVICE ONLY INPUT 1 INPUT 3 BLACK WHITE COMPONENT CONTROL...
  • Page 110: Boîtier De Télécommande

    Nomenclature 10 INFO: Cette touche permet d’afficher une bannière de Boîtier de télécommande canal pendant que l’on regarde une émission de télévision. Cette partie décrit les fonctions des touches disponibles Quand le système TV Guide On Screen™ est en service, lorsque le sélecteur de mode est sur la position TV.
  • Page 111: Préparation

    • Ménagez un espace suffisant au-dessus et à l’arrière pour Ouverture de garantir une ventilation adéquate de l’arrière de l’unité. ventilation Utilisation du support PIONEER en option Plus de 10 cm (3 15/16 pouces) Pour les détails concernant l’installation, reportez-vous au mode d’emploi fourni avec le support.
  • Page 112: Pour Empêcher L'écran à Plasma De Se Renverser

    Préparation Pour empêcher l’écran à plasma de se renverser Après avoir installé le support, veillez à prendre toutes les précautions nécessaires pour empêcher l’écran à plasma de se renverser. Fixation sur une table ou au sol Fixation à un mur A l’aide de vis disponibles dans le commerce, fixez l’écran à...
  • Page 113: Raccordement Du Câble Système

    CABLE WHITE BLACK (NOIR) (BLANC) Pour de plus amples détails concernant l’installation des enceintes PIONEER en option, reportez-vous au mode d’emploi qui accompagne les enceintes. Câble système Raccordement du câble système au récepteur Média Récepteur Média (vue de dos) (NOIR)
  • Page 114: Raccordement Des Câbles Pour Les Canaux De Télévision Numérique Et/ou Ordinaire

    Préparation Raccordement d’un terminal Raccordement des câbles pour les Pour raccorder un terminal, utilisez les prises INPUT 1. canaux de télévision numérique et/ou ordinaire Récepteur Média (dos) Ce système est muni de deux prises pour l’entrée de signaux de télévision: ANT/CABLE A IN et ANT B IN. La prise ANT/ CABLE A IN accepte les signaux de télévision numérique et G-LINK ANT/...
  • Page 115: Introduction De La Carte Cablecard

    Préparation Introduction de la carte CableCARD™ Sélection de l’antenne A ou B Le récepteur média est pourvu d’une fente pour l’introduction Pour sélectionner l’antenne employée pour la réception des d’une carte CableCARD™. Lorsque vous captez, par le câble, signaux, utilisez la touche ANT du boîtier de télécommande. un canal de télévision numérique ou haute définition, la carte •...
  • Page 116: Préparation Du Boîtier De Télécommande

    Préparation Portée du boîtier de télécommande Préparation du boîtier de télécommande Agissez sur le boîtier de télécommande en le dirigeant vers le capteur qui est placé à la partie inférieure droite de l’écran Mise en place des piles plasma. La distance du boîtier au capteur doit être inférieure à 7 mètres (23 pieds) et l’angle du faisceau avec la face de Ouvrez le couvercle du logement des piles.
  • Page 117: Raccordement Du Cordon D'alimentation

    Préparation Raccordement du cordon d’alimentation Ne branchez le cordon d’alimentation qu’après avoir réalisé tous les autres raccordements. Écran plasma (vue de dos) SYSTEM CABLE WHITE BLACK SYSTEM CABLE WHITE BLACK Cordon d’alimentation Filtre de bruit Il supprime partiellement le bruit dû à l’alimentation. Récepteur Média (vue de dos) S400 G-LINK...
  • Page 118: Cheminement Des Câbles

    Préparation Cheminement des câbles Des colliers rapides et des colliers à œil sont fournis avec le système pour permettre la mise en faisceau des câbles. Après avoir constitué les faisceaux de câbles, procédez comme il est dit ci-dessous pour les faire cheminer. Si les enceintes sont montées de chaque côté...
  • Page 119: Opérations De Base

    Opérations de base Opérations de base Écran plasma Mise en service (en veille) Appuyez sur a de l’écran plasma si le témoin STANDBY est éteint. • Le témoin STANDBY de l’écran plasma s’éclairent (couleur rouge). Assurez-vous que les témoins STANDBY sont allumés en rouge puis appuyez sur TV a du boîtier de télécommande ou sur STANDBY/ON du Récepteur Média pour mettre le système en service.
  • Page 120: Pour Regarder Une émission De Télévision

    Opérations de base Récepteur Média Pour regarder une émission de (vue de face) télévision Vous ne pouvez effectuer la syntonisation sur un canal que si vous avez préalablement réglé le téléviseur sur ce canal. La STANDBY TIMER manière de procéder pour cela est donnée au paragraphe “Réglage des canaux de télévision”, page 38.
  • Page 121: Modification Du Niveau Sonore

    Opérations de base Modification du niveau sonore Sélection de la langue Pour accroître le niveau sonore, appuyez sur la touche VOL + Si vous avez sélectionné une émission de télévision numérique du boîtier de télécommande. Pour diminuer le niveau sonore, qui offre un service multilingue, vous avez la possibilité...
  • Page 122: Sélection Du Canal Audio (mts Et Sap)

    Opérations de base Au cours de la réception de signaux STÉRÉO Sélection du canal audio (MTS et SAP) Lorsque vous regardez une émission de télévision ordinaire, A 125 vous pouvez profiter de la stéréophonie ou de la voie audio En mode STÉRÉO STÉRÉO secondaire grâce à...
  • Page 123: Affichage De La Fiche D'identification Du Canal

    Opérations de base Affichage de la fiche d’identification du canal Utilisation des fonctions d’affichage Pendant que vous regardez une émission de télévision, une pression sur INFO fait apparaître la bannière de canal comme Partage d’écran ci-dessous. Une nouvelle pression sur INFO fait disparaître la bannière.
  • Page 124: Gel D'une Image

    Opérations de base • Après avoir choisi le mode 2 images, ou une image dans Gel d’une image l’image, la touche SWAP permet de permuter la position Utilisez la méthode suivante pour saisir et geler une image des 2 images. parmi les images animées que vous regardez.
  • Page 125: Configuration Du Système Tv Guide On Screen

    Configuration du système TV Guide On Screen™ Configuration du système TV Guide On Screen™ Présentation du système TV Guide On Configuration du système TV Guide On Screen™ Screen™ Le système TV Guide On Screen™ est un guide interactif gratuit Lors de la toute première mise en service du système d’écran de programmation avec affichage d’aide sur l’écran du à...
  • Page 126 Configuration du système TV Guide On Screen™ Écran de rappel Écran 2: Entrée du Code ZIP ou Postal Si vous avez précédemment sauté la configuration du guide, • Si vous avez sélectionné USA à l’écran 1, l’écran d’entrée du l’écran de rappel apparaît quand vous mettez votre téléviseur Code ZIP apparaît.
  • Page 127 Configuration du système TV Guide On Screen™ Écran 3: Avez-vous le câble ? Écran 6: Canal de sortie du terminal • Si vous sélectionnez “Yes”, l’écran 4 apparaît. • Sélectionnez le canal utilisé pour le terminal. • Si vous sélectionnez “No”, l’écran 12 apparaît. •...
  • Page 128 Configuration du système TV Guide On Screen™ Écran 9: Préparation du terminal Écran 12: Une antenne est-elle raccordée ? • Suivez les instructions données sur l’écran, puis appuyez sur • Si vous sélectionnez “Yes”, l’écran 13 apparaît. ENTER pour afficher l’écran 10. REMARQUE Écran 10: Essai de code du terminal Si vous avez sélectionné...
  • Page 129 Configuration du système TV Guide On Screen™ Écran 15: Un magnétoscope est-il raccordé ? Écran 18: Préparation du magnétoscope • Si vous sélectionnez “Yes”, l’écran 16 apparaît. • Suivez les instructions données sur l’écran, puis appuyez sur ENTER pour afficher l’écran 19. •...
  • Page 130 Configuration du système TV Guide On Screen™ Écran 20: Le magnétoscope a-t-il arrêté la lecture ? Écran 21: Confirmation de vos réglages Vérifiez si les réglages indiqués sont corrects. • S’ils sont corrects, sélectionnez “Yes, end setup” et l’écran 22 apparaîtra. •...
  • Page 131: Structure Des Menus

    Réglages par menus Réglages par menus Menus des modes PC Structure des menus Home Menu Paramètre Page Menus des modes AV Image Sélection AV Contraste Home Menu Paramètre Page Luminos. Sélection AV Image Rouge Contraste Vert Luminos. Bleu Couleur Réinitial. Teinte Netteté...
  • Page 132: 09 Réglages Du Syntoniseur

    Réglages du syntoniseur Réglages du syntoniseur Sélectionnez “Ajouter une chaîne”. ( / puis ENTER) Réglage des canaux de télévision Sélectionnez le numéro du canal à ajouter. ( / puis Cette section explique la façon de rechercher et de régler les ENTER) canaux de télévision que l’appareil peut capter dans les •...
  • Page 133: Restriction Parentale

    Réglages du syntoniseur Classement des émissions de télévision Restriction parentale Classement Description La restriction parentale est un outil destiné à empêcher que les enfants puissent regarder des images télévisées, sur TV-Y Tous les enfants magnétoscope ou sur DVD que leurs parents jugent non Enfants d’au moins 7 ans TV-Y7 appropriées.
  • Page 134: Effacement Du Mot De Passe

    à des images plus appropriées. Nous vous proposons d’écrire ici le mot de passe. Si vous oubliez le mot de passe PDP-5060HD/PDP-4360HD Lorsque le message “Veuillez entrer le mot de passe” s’affiche au Mot de passe: cours de l’étape 6 de l’opération “Effacement du mot de passe”, maintenez la pression d’un doigt sur la touche ENTER du boîtier...
  • Page 135: Utilisation Du Classement Parental Des émissions De Télévision (lignes Directrices Pour La Télévision)

    Réglages du syntoniseur Utilisation du classement parental des Systèmes de classement en vigueur au Canada émissions de télévision (Lignes directrices pour Au Canada, vous avez le choix entre le classement pour les la télévision) anglophones et le classement pour les francophones. Ces classements sont établis à...
  • Page 136: Utilisation Du Classement Pour Les Canadiens Anglophones

    Réglages du syntoniseur Classement pour les Canadiens français Utilisation du classement pour les Canadiens français Classement Description Appuyez sur HOME MENU. Émission exempte de classement. Sélectionnez “Inst. du tuner”. ( / puis ENTER) Général: Tous les âges et tous les enfants; peu de violence qui fait toujours partie du scénario Sélectionnez “Contrôle parental”.
  • Page 137: Mise Hors Service Temporaire De La Restriction Parentale

    Réglages du syntoniseur Mise hors service temporaire de la restriction Sélection des canaux favoris parentale Choisissez 10 canaux de télévision pour chacune des 4 Lorsque la restriction parentale est en service et censure des touches de couleur que porte le boîtier de télécommande (au images (télévisées ou enregistrées sur support physique), total 40 canaux).
  • Page 138: Mise En Service Du Sous-titrage Codé

    Réglages du syntoniseur Mise en service du sous-titrage codé Sélection du sous-titrage codé numérique Procédez de la façon suivante pour sélectionner le sous-titrage Appuyez sur HOME MENU. codé numérique de Service 1 à 6. Sélectionnez “Inst. du tuner”. ( / puis ENTER) Appuyez sur HOME MENU.
  • Page 139: Réglage De L'horloge

    Réglages du syntoniseur Le tableau qui suit indique les paramètres disponibles et leurs Sélectionnez “Réglage auto.” ou “Réglage manuel”. ( / valeurs possibles. puis ENTER) Paramètre Valeurs possibles Si vous sélectionnez “Réglage auto.”, vous devez choisir une antenne (A ou B) et un numéro de canal au moyen des Taille de police Auto/ Grande/ Standard/ Petite touches puis appuyer sur ENTER.
  • Page 140: Utilisation Du Système Tv Guide On Screen™ Utilisation Du Système Tv Guide On Screen

    Utilisation du système TV Guide On Screen™ Utilisation du système TV Guide On Screen™ Icônes du système TV Guide On Screen™ Utilisation du système TV Guide On Diverses icônes sont utilisées pour transmettre des Screen™ informations ou montrer le statut d’un élément. Vous verrez Avant de pouvoir utiliser le système TV Guide On Screen™, il ces icônes sur la barre d’information, à...
  • Page 141: Navigations Au Sein Du Système Tv Guide On Screen

    Utilisation du système TV Guide On Screen™ Navigations au sein du système TV Guide On Écran Listings Screen™ Vous pouvez considérer que l’écran Listings est l’écran “d’accueil” du système TV Guide On Screen™. Cet écran Le tableau qui suit présente les touches du boîtier de apparaît quand vous appuyez sur TV GUIDE.
  • Page 142: Enregistrement D'émissions

    Utilisation du système TV Guide On Screen™ • Pas d’icône d’enregistrement – Aucun enregistrement n’est Mettez “set recording” en surbrillance et appuyez sur spécifié. ENTER. Si l’émission commence avec retard à tout moment Spécifiez les options d’enregistrement. jusqu’au point milieu de la plage horaire initialement prévue, elle sera quand même enregistrée.
  • Page 143 Utilisation du système TV Guide On Screen™ S’il y a un conflit d’heures avec un enregistrement Au cours de l’enregistrement précédemment programmé ou avec un rappel d’accord Si vous essayez de changer le canal au cours de automatique quand vous programmez un enregistrement, cela l’enregistrement, l’écran ci-dessous apparaît.
  • Page 144: Réglage Des Rappels D'émission

    Utilisation du système TV Guide On Screen™ Une fois que tous les réglages sont faits, appuyez sur Réglage des rappels d’émission ENTER pour mettre “schedule reminder” en surbrillance, puis appuyez de nouveau sur ENTER. Une fois que vous avez spécifié le rappel d’une émission d’un autre canal, le téléviseur peut vous prévenir quand cette émission est sur le point de commencer.
  • Page 145: Recherche D'émissions

    Utilisation du système TV Guide On Screen™ Suivant la situation, les écrans ci-dessous apparaissent. Dans Recherche d’émissions ce cas, le rappel reste sur l’écran pendant 15 secondes puis disparaît automatiquement. L’écran SEARCH vous permet de rechercher des émissions par ordre alphabétique, par catégorie ou par mot-clé. Vous Alerte de minuteur pouvez aussi rechercher des émissions HDTV.
  • Page 146: Recherche Par Mot-clé

    Utilisation du système TV Guide On Screen™ Appuyez sur pour accéder aux sous-catégories et Recherche par mot-clé sélectionner celle qui convient. Dans ce cas, vous tapez le mot qui va servir pour la recherche. Les mots-clés que vous tapez sont mémorisés de manière que vous puissiez les réutiliser par la suite.
  • Page 147: Recherche Alphabétique

    Utilisation du système TV Guide On Screen™ Sélectionnez “new search”. Recherche alphabétique Pour changer de catégorie, déplacez le curseur vers le Cette recherche est conçue pour afficher toutes les émissions haut jusqu’à la catégorie souhaitée. dont le nom commence par une lettre donnée. Sélectionnez “SEARCH”...
  • Page 148: Menu De Recherche Episode Options

    Utilisation du système TV Guide On Screen™ Menu de recherche Episode Options Programmation d’enregistrements et de Le menu Episode Options permet les sélections suivantes: rappels • go to Service bar – ferme le menu et retourne à la barre de À...
  • Page 149: Menu Schedule Options

    Utilisation du système TV Guide On Screen™ Mettez une émission en surbrillance dans la liste et appuyez Changement des options de sur MENU pour afficher le menu Schedule Options. configuration Vous pouvez changer les réglages du système TV Guide On Screen™...
  • Page 150: Changement Des Réglages D'affichage De Canal

    Utilisation du système TV Guide On Screen™ Appuyez sur ENTER pour afficher les réglages actuels et Appuyez sur pour mettre un canal en surbrillance les options permettant de les changer. puis appuyez sur ENTER pour passer au menu Grid Options. Sélectionnez une des options, puis suivez les instructions À...
  • Page 151: Changement Des Options Par Défaut

    Utilisation du système TV Guide On Screen™ Changement des options par défaut Il s’agit de l’endroit permettant de changer les réglages par défaut pour les enregistrements, les rappels et les conditions générales. Sélectionnez l’élément “Change Default Options”. Sélectionnez une des trois catégories d’options par défaut. Un menu différent apparaît pour chaque option: Options générales par défaut •...
  • Page 152: 11 Réglages Et Mises Au Point

    Réglages et mises au point Réglages et mises au point Vous pouvez également utiliser le menu pour sélectionner les Minuterie de mise en veille options. À l’expiration d’un certain temps, le système est Appuyez sur HOME MENU. automatiquement mise en veille par cette minuterie. Sélectionnez “Image”.
  • Page 153: Réglages De Base De L'image

    Réglages et mises au point Dans le cas où la source est un ordinateur personnel, la page Réglages de base de l’image suivante s’affiche: Réglez l’image selon vos préférences et en fonction de l’option Sélection AV (sauf DYNAMIQUE) retenue. Image Appuyez sur HOME MENU.
  • Page 154: Réglages Avancés De L'image

    Réglages et mises au point Utilisation de Temp. Couleur Réglages avancés de l’image Le système d’écran à plasma est doté de diverses fonctions Appuyez sur HOME MENU. avancées permettant d’optimiser la qualité de l’image. Pour les Sélectionnez “Image”. ( / puis ENTER) détails sur ces fonctions, consultez les tableaux.
  • Page 155: Elimination Du Bruit Des Images

    Réglages et mises au point Elimination du bruit des images Réglages du son Appuyez sur HOME MENU. Réglez le son selon vos préférences et en fonction de l’option Sélection AV retenue. Reportez-vous à la page 58. Sélectionnez “Image”. ( / puis ENTER) Appuyez sur HOME MENU.
  • Page 156: Focus

    Réglages et mises au point FOCUS Gestion de l’alimentation Ce paramètre déplace vers le haut le point d’où semblent La gestion de l’alimentation offre différents moyens provenir les sons (image sonore) et produit des contours d’économiser l’énergie. sonores très définis. Appuyez sur HOME MENU.
  • Page 157: Mise En Veille En L'absence De Commande (mode Av Uniquement)

    Réglages et mises au point Mise en veille en l’absence de commande Réglage de la position de l’image (mode AV uniquement) (mode AV uniquement) Ce paramètre place le système en veille si aucune opération Cette fonction permet de régler les positions horizontale et n’est exécutée pendant 3 heures.
  • Page 158: Réglages Manuels De La Position De L'image

    • Le mode PC ci-dessus concerne le PDP-5060HD. Dans le cas du PDP-4360HD, il faut savoir que le nombre de pixels est différent et que, par conséquent, le traitement du signal et les conditions d’affichage diffèrent quelque peu.
  • Page 159: Sélection Automatique D'un Format D'écran

    Réglages et mises au point Mode AV Sélection automatique d’un format d’écran L’écran à plasma sélectionne automatiquement un format approprié quand les signaux vidéo reçus viennent d’un appareil HDMI raccordé (voir page 68). Pour activer cette fonction, procédez comme décrit ci-dessous. Appuyez sur HOME MENU.
  • Page 160: Modification De La Luminosité De Chaque Côté De L'écran (cache Latéral)

    Réglages et mises au point Modification de la luminosité de chaque côté de l’écran (Cache latéral) Si vous avez sélectionné le format 4:3 pour le mode AV, vous avez la possibilité de modifier la luminosité du cache latéral gris qui est visible sur l’écran. Appuyez sur HOME MENU.
  • Page 161: Emploi D'un Appareil Extérieur

    Emploi d’un appareil extérieur Emploi d’un appareil extérieur Affichage des images provenant d’un lecteur Appareil extérieur de DVD Vous avez la possibilité de relier divers types d’appareil au système d’écran plasma, par exemple un lecteur de DVD, un Pour regarder les images provenant d’un lecteur de DVD, magnétoscope, un ordinateur personnel, une console de jeu appuyez sur INPUT 1 du boîtier de télécommande ou sur ou un caméscope.
  • Page 162: Utilisation De L'entrée Hdmi

    Emploi d’un appareil extérieur Pour mettre en service la prise HDMI: Utilisation de l’entrée HDMI Appuyez sur HOME MENU. Les prises INPUT 1 et INPUT 3 assurent les liaisons HDMI et peuvent recevoir des signaux d’entrée audio et vidéo. Pour Sélectionnez “Options”.
  • Page 163: Utilisation D'une Console De Jeu Ou D'un Caméscope

    Emploi d’un appareil extérieur Paramètre Description REMARQUE Auto Le type des signaux d’entrée audio est • Le contrôle de la connexion aux prises INPUT 4 se fait dans (valeur par défaut) automatiquement identifié. l’ordre 1) Vidéo composantes, 2) S-Vidéo, 3) Vidéo. Utilisez la connexion souhaitée pour l’affichage.
  • Page 164: Raccordement D'un Appareil D'enregistrement

    Emploi d’un appareil extérieur Raccordement d’un appareil d’enregistrement Raccordement d’autres appareils audio La prise de sortie audionumérique (prise optique) de ce Récepteur Média (vue de dos) système peut fournir les signaux Dolby Digital. Au moyen d’un câble optique pour signaux numériques, reliez un récepteur audiovisuel à...
  • Page 165: Affichage D'une Image Numérique Vhs

    Emploi d’un appareil extérieur Sélection du type de signal audio transmis par voie Raccordement d’un seul magnétoscope optique numérique VHS Définissez la sortie DIGITAL AUDIO (OPTICAL) en fonction du récepteur audiovisuel. Récepteur Média (vue de dos) Appuyez sur HOME MENU. Sélectionnez “Options”.
  • Page 166: Affichage D'une Image Numérique Vhs

    Emploi d’un appareil extérieur Précautions relatives aux raccordements i.LINK Affichage d’une image numérique VHS • Utilisez des câbles i.LINK S400 munis de prises à 4 broches Pour afficher des images D-VHS, appuyez sur i.LINK du boîtier et de longueur inférieure à 3,5 m (11,48 pieds). de télécommande ou sur INPUT du Récepteur Média de •...
  • Page 167: Réglage Pour La Commande D'un Magnétoscope Numérique Vhs

    Emploi d’un appareil extérieur Réglage pour la commande d’un magnétoscope Modification de la configuration i.LINK numérique VHS La liste i.LINK présente tous les appareils reliés par l’intermédiaire de l’interface i.LINK. Vous avez la possibilité de Vous avez la possibilité d’agir sur le magnétoscope numérique modifier le nom d’un appareil, de changer l’ordre des appareils VHS relié...
  • Page 168: Utilisation De La Page De Commande

    Emploi d’un appareil extérieur Utilisation de la page de commande Affichage des images d’un ordinateur La page de commande apparaît au moment où vous appuyez personnel sur i.LINK. Elle disparaît au moment où vous appuyez une nouvelle fois sur i.LINK. Pour sélectionner un bouton de la page de commande, utilisez puis appuyez sur Raccordement d’un ordinateur personnel...
  • Page 169: Tableau De Compatibilité Ordinateur

    Emploi d’un appareil extérieur Bornage du connecteur mini D-sub à 15 broches Tableau de compatibilité ordinateur Résolution Fréquence Remarques 720 × 400 70 Hz 640 × 480 60 Hz 72 Hz (vue de face) 75 Hz N° de broche Nom du signal 800 ×...
  • Page 170: Connexion G-link

    Emploi d’un appareil extérieur REMARQUE Connexion G-LINK™ • Pour utiliser votre terminal ou votre magnétoscope avec le Vous devez faire cette connexion de manière que le système TV système TV Guide On Screen™, vous devez configurer ce Guide On Screen™ fonctionne avec votre terminal pour dernier correctement.
  • Page 171: Raccordement Des Câbles De Commande

    à la spécification SR+ qui permet une liaison fonctionnelle avec un récepteur audiovisuel CONTROL PIONEER. SR+ assure diverses fonctions telles que la sélection de l’entrée et l’affichage de la correction d’ambiance DSP. Pour de plus amples détails, reportez-vous au mode d’emploi qui accompagne le récepteur audiovisuel PIONEER prenant en...
  • Page 172: Particularités Du Boîtier De

    Utilisation de la fonction d’apprentissage d’apprentissage pour mémoriser ses signaux. • Le fabricant initial est “000” (PIONEER). Faites glisser le Sélecteur de mode en fonction du boîtier de télécommande dont les ordres doivent être appris.
  • Page 173: Codes Des Fabricants

    Particularités du boîtier de télécommande Codes des fabricants Câble/Satellite Magnétoscope DVD/Graveur de DVD Câble/Satellite Magnétoscope DVD/Graveur de DVD PIONEER1(CABLE) PIONEER PIONEER(DVD) Grundig1 PIONEER2(CABLE) FISHER PANASONIC(DVD) Grundig2 JERROLD1(CABLE) FISHER2 SAMSUNG(DVD) Grundig3 JERROLD2(CABLE) FISHER3 SONY(DVD) SONY2 JERROLD3(CABLE) GOLDSTAR TOSHIBA(DVD) SONY3 JERROLD4(CABLE) HITACHI...
  • Page 174: Utilisation Du Boîtier De Télécommande Pour Agir Sur D'autres Appareils

    Particularités du boîtier de télécommande Touches de commande de récepteur Utilisation du boîtier de télécommande Si un récepteur Pioneer est relié à l’écran, les touches 1 à 3 pour agir sur d’autres appareils peuvent en assurer le réglage. Si un récepteur qui n’est pas fabriqué par Pioneer est relié à...
  • Page 175: Touches De Commande Pour Le Câble

    Particularités du boîtier de télécommande Touches de commande pour le câble Sélecteur de Si le Sélecteur de mode est sur la position CBL/SAT, le mode (sur la convertisseur de câble relié à l’écran peut être commandé grâce aux touches 1 à 5. position “CBL/ Les convertisseurs de câble provenant de fabricants non SAT”)
  • Page 176: Touches De Commande Du Syntoniseur Pour Satellite

    Particularités du boîtier de télécommande Touches de commande du syntoniseur pour satellite Sélecteur de Quand la fonction SAT a été préréglée par la fonction mode (sur la d’apprentissage du boîtier de télécommande, les touches de position “CBL/ ce boîtier remplissent les fonctions indiquées ci-dessous. SAT”) •...
  • Page 177: Touches De Commande Du Magnétoscope

    Particularités du boîtier de télécommande Touches de commande du magnétoscope Lorsque le magnétoscope est réglé à l’aide des ordres appris, Sélecteur de les touches du boîtier de télécommande remplissent les mode (sur la fonctions suivantes si le Sélecteur de mode du boîtier de position “VCR”) télécommande est positionné...
  • Page 178: Touches De Commande Du Lecteur De Dvd, Graveur De Dvd

     pour arrêter l’enregistrement. Cette commande n’existe • Les lecteurs de DVD ou graveurs de DVD provenant de que sur les graveurs PIONEER de DVD. fabricants non mentionnés, peuvent être réglés à l’aide du boîtier de télécommande si celui-ci a appris les ordres REMARQUE convenables grâce aux touches 1 à...
  • Page 179: Annexe

    Annexe Annexe Guide de dépannage Anomalie Action corrective possible • Absence d’alimentation. • Assurez-vous que l’écran à plasma et le récepteur média sont convenablement reliés. (Reportez-vous à la page 19.) • La fiche du cordon d’alimentation est-elle débranchée? (Reportez-vous à la page 23.) •...
  • Page 180: Caractéristiques Techniques

    Annexe Caractéristiques techniques Paramètre Écran plasma 50 po., modèle: PDP-506PU Écran plasma 43 po., modèle: PDP-436PU Nombre de pixels 1280 × 768 pixels 1024 × 768 pixels Amplificateur audio 13 W + 13 W (1 kHz, 10 %, 8 Ω ) 13 W + 13 W (1 kHz, 10 %, 8 Ω...
  • Page 181 L’utilisation de ces principes technologiques visant à la protection des droits d’auteur doit être autorisée par Macrovision Corporation, et doit être limitée à des fins domestiques, ou similaires, sauf accord préalable de Macrovision Corporation. La rétro-technique ou le désassemblage sont proscrits. Publication de Pioneer Corporation. © 2005 Pioneer Corporation. Tous droits de reproduction et de...
  • Page 182 Ce téléviseur numérique est capable de recevoir des Aviso al instalador del sistema CATV. programmes télévision câble basique Esta nota se provee para llamar la atención del analogique, basique numérique premium instalador del sistema CATV al Artículo 820-40 de NEC numérique par une connexion directe à...
  • Page 183 Categoría del producto: Computadoras personales y Información al usuario periféricos de clase B Cambios o modificaciones realizados sin la autorización Nombre del responsable: PIONEER ELECTRONICS apropiada pueden invalidar el derecho del usuario de SERVICE, INC. operar el equipo. Dirección: 1925 E. DOMINGUEZ ST. LONG BEACH, CA 90801-1760, U.S.A.
  • Page 184 Contenido Contenido Gracias por la adquisición de este producto Pioneer. Lea completamente este manual de instrucciones para aprender a operar correctamente el aparato. Después de haber terminado la lectura de las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.
  • Page 185 Contenido Bloqueo de programas de TV no Cambio de las opciones clasificados (NR) ........41 predeterminadas ........57 Sistemas de clasificaciones 11 Ajustes y configuraciones canadienses .......... 41 Temporizador de apagado ......58 Configuración de las clasificaciones Selección AV ..........58 canadienses en inglés ......
  • Page 186 Contenido Visualización de la imagen de una Acerca de SR+ ........77 videograbadora ..........67 Conexión de una videograbadora ..67 13 Funciones útiles del mando a distancia Función de aprendizaje del mando a Visualización de la imagen de una distancia ............. 78 videograbadora ........67 Utilización de la función de Utilización de la entrada HDMI ....68...
  • Page 187: Información De Orientación Importante Para El Usuario

    Para lograr imágenes de una calidad excepcional, este sistema de pantalla de plasma de Pioneer incorpora un Este producto deberá instalarse utilizando solamente las diseño y una construcción de vanguardia, así como también piezas y los accesorios diseñados por PIONEER.
  • Page 188 Media Receiver se pone alta. Puede que oiga el La PIONEER no se hace responsable de los daños sonido del motor del ventilador en este caso. provenientes de la utilización incorrecta del producto por el usuario u otras personas, fallos de funcionamiento durante la No fije ítems como etiquetas y cintas al producto.
  • Page 189 (consulte la página 62). Acerca de las operaciones a través de i.LINK PIONEER no siempre garantiza la grabación o reproducción normal de vídeo/audio cuando se opera un reproductor D-VHS a través de i.LINK.
  • Page 190: Precauciones De Seguridad

    Precauciones de seguridad Precauciones de seguridad La electricidad se utiliza para realizar muchas funciones útiles, 13. La pantalla de plasma utilizada en este producto está hecha de pero ésta también puede causar lesiones a las personas y daños cristal. Por lo tanto, podrá romperse cuando el producto se en las propiedades si no se manipula correctamente.
  • Page 191 • Recomendamos fuertemente que utilice los productos de montaje opcionales de PIONEER. • PIONEER no se hace responsable de cualesquier lesiones personales o daños del producto resultantes de la utilización de componentes de montaje diferentes de los productos opcionales de PIONEER.
  • Page 192: Accesorios Suministrados

    Nombre del modelo de todo el sistema de pantalla de plasma Media Receiver Pantalla de plasma PDP-5060HD PDP-506PU PDP-R06U PDP-4360HD PDP-436PU Los altavoces están disponibles como opción. Pantalla de plasma Cable de alimentación (2 m/6,6 pies) Paño de limpieza Abrazadera rápida × 3 Tarjeta de garantía...
  • Page 193: Nombres De Los Componentes

    Nombres de los componentes Nombres de los componentes Pantalla de plasma Vista frontal 1 Botón a POWER 2 Indicador STANDBY Se enciende en rojo cuando la pantalla está en el modo de espera. (página 25) 3 Indicador POWER ON Se enciende en azul cuando la pantalla de plasma está...
  • Page 194: Media Receiver

    Nombres de los componentes Media Receiver Vista frontal 1 2 3 STANDBY TIMER PULL OPEN STANDBY/ON Tire de esta sección para abrir la puerta. STANDBY TIMER TV GUIDE STANDBY/ON S-VIDEO VIDEO AUDIO ENTER DOWN LEFT RIGHT COMPONENT VIDEO ANALOG RGB INPUT 4 INPUT DOWN...
  • Page 195 Nombres de los componentes Vista trasera S400 G-LINK ( TS ) OPTICAL ANT/ Cable CARD CABLE A IN DIGITAL OUT R-AUDIO-L SUB WOOFER INPUT 3 MONITOR INPUT 2 AC IN ANT B R-AUDIO-L VIDEO S-VIDEO SERVICE ONLY INPUT 1 INPUT 3 BLACK WHITE COMPONENT...
  • Page 196: Mando A Distancia

    Nombres de los componentes 10 INFO: Visualiza un rótulo de canal cuando se está Mando a distancia vendo un programa de TV. En esta sección se describen las funciones de los botones que Cuando el sistema TV Guide On Screen™ está se encuentran disponibles cuando el interruptor de modo ha funcionando, visualiza la información sobre el canal sido ajustado a TV.
  • Page 197: Preparación

    Colocar el Media Receiver solo en la posición vertical puede Utilización de los altavoces PIONEER opcionales resultar en daños al producto y fallo de funcionamiento. Para los detalles de la instalación, consulte el manual de instrucciones suministrado con los altavoces.
  • Page 198: Prevención De Queda De La Pantalla De Plasma

    Preparación Prevención de queda de la pantalla de plasma Después de instalar el soporte, asegúrese de tener especial cuidado para asegurar que la pantalla de plasma no caiga. Estabilización en una mesa o piso Utilización de una pared para la estabilización 1.
  • Page 199: Conexión Del Cable De Sistema

    CABLE WHITE BLACK (NEGRO) (BLANCO) Para los detalles acerca de la instalación de altavoces PIONEER opcionales, consulte el manual de instrucciones suministrado con los altavoces. Cable de sistema Conexión del cable de sistema al Media Receiver Media Receiver (vista trasera)
  • Page 200: Conexiones De Los Cables Para Ver Canales De Tv Digitales Y/o Convencionales

    Preparación Conexión de una caja de cable Conexiones de los cables para ver Utilice los terminales INPUT 1 para conectar una caja de cable. canales de TV digitales y/o convencionales Media Receiver (parte trasera) Este sistema está equipado con dos terminales para la entrada de señales de emisión de TV: ANT/CABLE A IN y ANT B IN.
  • Page 201: Colocación De La Tarjeta Cablecard

    Preparación Colocación de la tarjeta CableCARD™ Cambio entre antena A y B El Media Receiver está equipado con una ranura para la Para ver emisiones a través de las dos antenas, simplemente colocación de una tarjeta CableCARD™. Cuando esté vendo pulse ANT en el mando a distancia.
  • Page 202: Preparación Del Mando A Distancia

    Preparación Rango de operación permisible del mando a Preparación del mando a distancia distancia Opere el mando a distancia apuntándolo al sensor de mando a Instalación de las pilas distancia ubicado en la derecha inferior del panel frontal de la Abra la cubierta del compartimiento de las pilas.
  • Page 203: Conexión De Cable De Alimentación

    Preparación Conexión de cable de alimentación Conecte el cable de alimentación después que haya completado las conexiones de todos los componentes. Pantalla de plasma (vista trasera) SYSTEM CABLE WHITE BLACK SYSTEM CABLE WHITE BLACK Cable de alimentación Filtro de ruido Elimina parcialmente el ruido causado por la fuente de energía.
  • Page 204: Encaminamiento De Los Cables

    Preparación Encaminamiento de los cables Este sistema viene con abrazaderas rápidas y bandas de bola para agrupar los cables. Una vez que los cables estén agrupados correctamente, siga los pasos a continuación para encaminarlos. Cuando los altavoces están instalados en los lados (vista trasera) SYSTEM CABLE...
  • Page 205: Operaciones Básicas

    Operaciones básicas Operaciones básicas Pantalla de plasma Encendido (modo de espera) Pulse a en la pantalla de plasma si el indicador STANDBY está apagado. • El indicador STANDBY de la pantalla de plasma se enciende en rojo. Compruebe que los indicadores STANDBY están encendidos en rojo y, a continuación, pulse TV a en el mando a distancia o STANDBY/ON en el Media Receiver para encender el sistema.
  • Page 206: Vista Frontal

    Operaciones básicas Media Receiver Visualización de canales de TV (vista frontal) A menos que configure los canales de TV que puede ver bajo las condiciones actuales, no será posible sintonizar esos canales. Para el procedimiento, consulte “Configuración de los STANDBY TIMER canales de TV”...
  • Page 207: Cambio Del Volumen Y Sonido

    Operaciones básicas Cambio del volumen y sonido Cambio del idioma Para aumentar el volumen, pulse VOL + en el mando a Si ha seleccionado un programa de TV digital que provee distancia. Para disminuir el volumen, pulse VOL –. servicios multi-idioma, puede cambiar entre los idiomas pulsando MTS en el mando a distancia.
  • Page 208: Configuración Del Modo Mts/sap

    Operaciones básicas Cuando se está recibiendo señales de sonido Configuración del modo MTS/SAP ESTÉREO Cuando vea programas de TV convencionales, puede disfrutar del sonido estéreo y/o programas con audio secundario (SAP), A 125 utilizando la función de sonido de televisión multicanal (MTS). En el modo ESTÉREO ESTÉREO •...
  • Page 209: Visualización De Un Rótulo De Canal

    Operaciones básicas Visualización de un rótulo de canal Utilización de las funciones de Mientras ve un programa de TV, pulsar INFO hace que multipantalla aparezcan los rótulos siguientes. Pulsar INFO de nuevo hace que el rótulo desaparezca. División de la pantalla Utilice el procedimiento siguiente para seleccionar el modo de 2 pantallas o de imagen-en-imagen.
  • Page 210: Congelamiento De Imágenes

    Operaciones básicas • En el modo de 2 pantallas o imagen-en-imagen, pulse Congelamiento de imágenes SWAP para intercambiar la posición de las 2 pantallas Utilice el procedimiento siguiente para capturar y congelar un visualizadas. fotograma de una imagen en movimiento que esté vendo. La pantalla izquierda es la pantalla activa, que se indica por “...
  • Page 211: Configuración Del Sistema Tv Guide On Screen

    Configuración del sistema TV Guide On Screen™ Configuración del sistema TV Guide On Screen™ Sobre el sistema TV Guide On Screen™ Configuración del sistema TV Guide On Screen™ El sistema TV Guide On Screen™ es una guía de programas de televisión libre e interactiva en la pantalla.
  • Page 212 Configuración del sistema TV Guide On Screen™ Pantalla de aviso Pantalla 2: Introduzca el código ZIP o postal. Si ha saltado la configuración de la guía anteriormente, verá la • Si ha seleccionado USA en la Pantalla 1, verá la pantalla de pantalla de aviso al encender el televisor.
  • Page 213: Configuración Del Sistema Tv Guide On Screen

    Configuración del sistema TV Guide On Screen™ Pantalla 3: ¿Tiene Cable? Pantalla 6: Canal de salida de la caja de cable • Si selecciona “Yes”, aparecerá la Pantalla 4. • Seleccione el canal utilizado para la caja de cable. • Si selecciona “No”, aparecerá la Pantalla 12. •...
  • Page 214 Configuración del sistema TV Guide On Screen™ Pantalla 9: Preparación de la caja de cable Pantalla 12: ¿Tiene una antena conectada? • Siga las instrucciones en la pantalla, y pulse ENTER para • Si selecciona “Yes”, aparecerá la Pantalla 13. visualizar la Pantalla 10.
  • Page 215 Configuración del sistema TV Guide On Screen™ Pantalla 15: ¿Hay una videograbadora conectada? Pantalla 18: Preparación de la videograbadora • Si selecciona “Yes”, aparecerá la Pantalla 16. • Siga las instrucciones en la pantalla, y pulse ENTER para visualizar la Pantalla 19. •...
  • Page 216 Configuración del sistema TV Guide On Screen™ Pantalla 20: ¿Ha la videograbadora detenido la Pantalla 21: Confirmación de sus configuraciones reproducción? Compruebe si la información de configuración está correcta. • Si está, seleccione “Yes, end setup”, y se visualizará la Pantalla 22.
  • Page 217: Configuración De Los Menús Configuración De Los Menús

    Configuración de los menús Configuración de los menús Menús del modo PC Configuración de los menús Home Menu Ítem Página Menús del modo AV Imagen Selección AV Contraste Home Menu Ítem Página Brillo Selección AV Imagen Rojo Contraste Verde Brillo Azul Color Reponer...
  • Page 218: Configuración Del Sintonizador

    Configuración del sintonizador Configuración del sintonizador Seleccione un número de canal que desee añadir. ( / Configuración de los canales de TV a continuación, ENTER) En esta sección se describe cómo buscar y configurar los • También puede utilizar los botones 0 – 9 para introducir un número de canal.
  • Page 219: Control Familiar

    Configuración del sintonizador Clasificación de TV Control familiar Clasificación Descripción Con el control familiar, los padres pueden prevenir que los niños vean programas de TV o contenidos de vídeo y DVD TV-Y Todos los niños inapropiados. Cuando se intenta ver un programa (o Niños de 7 y mayores TV-Y7 contenido) bloqueado por los padres, la pantalla de plasma...
  • Page 220: Borrado De La Contraseña

    Recomendamos que escriba su contraseña de modo que no se olvide de la misma. Si se olvida de la contraseña PDP-5060HD/PDP-4360HD Cuando se visualice el mensaje “Introduzca su Clave” en el paso Nº de su contraseña: 6 en “Borrado de contraseña”, pulse el botón ENTER del mando...
  • Page 221: Configuración De Las Guías Familiares De Tv (guías De Tv)

    Configuración del sintonizador Configuración de las guías familiares de TV Sistemas de clasificaciones canadienses (Guías de TV) En Canadá, puede elegir las clasificaciones canadienses en inglés o las clasificaciones canadienses en francés. Estas Pulse HOME MENU. clasificaciones se basan en la política de la Comisión Seleccione “Config.
  • Page 222: Configuración De Las Clasificaciones Canadienses En Inglés

    Configuración del sintonizador Clasificaciones canadienses en francés Configuración de las clasificaciones canadienses en francés Clasificación Descripción Pulse HOME MENU. Programación exenta. General: Todas las edades y niños, contiene Seleccione “Config. sintonizador”. ( / y, a continuación, violencia directa mínima, pero puede ENTER) integrarse a la trama de una manera humorosa y no realista.
  • Page 223: Desactivación Temporal Del Control Familiar

    Configuración del sintonizador Desactivación temporal del control familiar Configuración de sus canales favoritos Cuando el control familiar está funcionando y censura un Configure hasta 10 canales de TV a cada uno de los cuatro programa de TV bloqueado (o contenido), la pantalla de botones de color del mando a distancia (40 canales en total).
  • Page 224: Activación De La Subtitulación

    Configuración del sintonizador Activación de la subtitulación Selección de la subtitulación digital Utilice el procedimiento siguiente para seleccionar la Pulse HOME MENU. subtitulación digital: Seleccione “Config. sintonizador”. ( / y, a continuación, Servicio 1 a 6. ENTER) Pulse HOME MENU. Seleccione “Sub-Títulos”.
  • Page 225: Ajuste Del Reloj

    Configuración del sintonizador En la tabla siguiente se muestran los parámetros Seleccione “Ajuste Man/Auto”. ( , / , y, a seleccionables para cada ítem. continuación, ENTER) Ítem Selección Seleccione “Auto Ajuste” o “Ajuste Manual”. ( / y, a continuación, ENTER) Tamaño de Auto/ Grande / Estándar/ Pequeño Letra...
  • Page 226: Operación Del Sistema Tv Guide On Screen

    Operación del sistema TV Guide On Screen™ Operación del sistema TV Guide On Screen™ Iconos del sistema TV Guide On Screen™ Utilización del sistema TV Guide On Se utilizan varios iconos para transmitir información o mostrar Screen™ el estado de un ítem. Puede localizar estos iconos en Barra Antes que pueda utilizar el sistema TV Guide On Screen™, información, dentro de Info Box, o al lado de los títulos de los debe configurarlo.
  • Page 227: Navegación Por El Sistema Tv Guide On Screen

    Operación del sistema TV Guide On Screen™ Navegación por el sistema TV Guide On La pantalla de listas Screen™ Puede considerar la pantalla de listas como la pantalla “principal” del sistema TV Guide On Screen™. Esta es la En la tabla a continuación se muestra un resumen de los pantalla que aparece cuando pulsa TV GUIDE.
  • Page 228: Grabación De Programas

    Operación del sistema TV Guide On Screen™ • No record icon – No configure una grabación. Realce “set recording” y pulse ENTER. Se grabará el programa si ello comienza a cualquier hora Configure las opciones de grabación: hasta el punto mediano del programa programado originalmente.
  • Page 229 Operación del sistema TV Guide On Screen™ Si hay un conflicto de hora con la grabación programada Durante la grabación anteriormente o un aviso de sintonización automática al Si intenta cambiar el canal durante la grabación, la siguiente predeterminar la grabación, recibirá una alerta sobre esto. pantalla aparece.
  • Page 230: Configuración De Los Avisos De Programa

    Operación del sistema TV Guide On Screen™ Después de hacer todas las configuraciones deseadas, Configuración de los avisos de pulse ENTER para realzar “schedule reminder” y, a programa continuación, pulse ENTER nuevamente. Al configurar un aviso de programa, puede recibir una alerta de TV cuando el programa está...
  • Page 231: Búsqueda De Programas

    Operación del sistema TV Guide On Screen™ Dependiendo de la situación, las siguientes pantallas Búsqueda de programas aparecerán. En este caso, el aviso permanecerá en la pantalla durante 15 segundos antes que desaparezca La pantalla Search le permite buscar programas automáticamente.
  • Page 232: Búsqueda Por Palabra Clave

    Operación del sistema TV Guide On Screen™ Pulse para mover a las subcategorías de búsqueda y Búsqueda por palabra clave seleccione la subcategoría deseada. Aquí puede buscar programas basados en palabras claves. Las palabras claves creadas se almacenan, de modo que pueda utilizarlas de nuevo en el futuro.
  • Page 233: Búsqueda Alfabética

    Operación del sistema TV Guide On Screen™ Seleccione “new search”. Búsqueda alfabética Si desea cambiar la categoría, mueva hacia arriba y Esta búsqueda ha sido diseñada para visualizar todos los seleccione la categoría deseada. programas que comienzan con una letra particular. Seleccione “SEARCH”...
  • Page 234: El Menú De Búsqueda Episode Options

    Operación del sistema TV Guide On Screen™ El menú de búsqueda Episode Options Programación de grabaciones y avisos Del menú Episode Options, puede seleccionar: Del área Schedule, puede revisar, editar o eliminar grabaciones y avisos. • go to Service bar – cierra el panel de menú y vuelve a la barra servicio en la parte superior de la pantalla.
  • Page 235: El Menú Schedule Options

    Operación del sistema TV Guide On Screen™ Realce un programa en la lista y pulse MENU para Cambio de las opciones de visualizar el menú de panel Schedule Options. configuración Puede cambiar las configuraciones de TV Guide On Screen™ desde el menú Setup. Las opciones de configuración se dividen en tres categorías: Configuraciones del sistema, Visualización de los canales y Opciones predeterminadas.
  • Page 236: Cambio De Las Configuraciones De Visualización De Canales

    Operación del sistema TV Guide On Screen™ Pulse ENTER para visualizar las configuraciones y Pulse para realzar un canal y, a continuación, pulse opciones actuales para cambiarlas. ENTER para ir al menú Grid Options. Del menú Grid Options, puede seleccionar: Seleccione una de las opciones y, a continuación, siga las •...
  • Page 237: Cambio De Las Opciones Predeterminadas

    Operación del sistema TV Guide On Screen™ Cambio de las opciones predeterminadas Este es el lugar para cambiar las configuraciones predeterminadas para las grabaciones, avisos y otros ítems generales. Seleccione el ítem “Change Default Options”. Seleccione una de las tres categorías de opciones predeterminadas.
  • Page 238: Ajustes Y Configuraciones

    Ajustes y configuraciones Ajustes y configuraciones También puede utilizar el menú para cambiar las opciones. Temporizador de apagado Pulse HOME MENU. Cuando el tiempo seleccionado transcurre, el temporizador de apagado coloca el sistema en el modo de espera Seleccione “Imagen”. ( / y, a continuación, ENTER) automáticamente.
  • Page 239: Ajustes De Imagen Básicos

    Ajustes y configuraciones Para la fuente de PC, la siguiente pantalla aparece: Ajustes de imagen básicos Ajuste la imagen según sus preferencias para la opción Imagen Selección AV elegida (excepto DINÁMICO). Selección AV ESTÁNDAR Pulse HOME MENU. Contraste Seleccione “Imagen”. ( / y, a continuación, ENTER) Brillo Seleccione un ítem que desee ajustar.
  • Page 240: Ajustes De Imagen Avanzados

    Ajustes y configuraciones Utilización de la temperatura de color Ajustes de imagen avanzados El sistema de pantalla de plasma provee varias funciones Pulse HOME MENU. avanzadas para optimizar la calidad de la imagen. Para los Seleccione “Imagen”. ( / y, a continuación, ENTER) detalles sobre estas funciones, consulte las tablas.
  • Page 241: Eliminación De Ruido De Las Imágenes

    Ajustes y configuraciones Eliminación de ruido de las imágenes Ajustes del sonido Ajuste el sonido según sus preferencias para la opción Pulse HOME MENU. Selección AV elegida. Consulte la página 58. Seleccione “Imagen”. ( / y, a continuación, ENTER) Pulse HOME MENU. Seleccione “Ajuste profesional”.
  • Page 242: Focus

    Ajustes y configuraciones FOCUS Control de la alimentación Desplaza el sonido que viene de arriba (imágenes del sonido) y El control de la alimentación ofrece funciones convenientes produce contornos de sonido claros. para el ahorro de energía. Pulse HOME MENU. Ahorro de energía Seleccione “Sonido”.
  • Page 243: Apagado: Sin Operación (modo Av Solamente)

    Ajustes y configuraciones Apagado: sin operación (modo AV solamente) Ajuste de las posiciones de la imagen El sistema entra automáticamente en el modo de espera (modo AV solamente) cuando no se realiza ninguna operación durante tres horas. Ajusta las posiciones horizontal y vertical de las imágenes en la pantalla de plasma.
  • Page 244: Ajustes Manuales De Las Posiciones De

    • El modo PC precedente es para el modelo PDP-5060HD. Para el modelo PDP-4360HD, el número de pixels es diferente y, por lo tanto, el procesamiento de las señales y condiciones reales de visualización varían ligeramente.
  • Page 245: Selección Automática De Un Tamaño De Pantalla

    Ajustes y configuraciones Modo AV Selección automática de un tamaño de pantalla La pantalla de plasma selecciona automáticamente un tamaño de pantalla apropiado cuando se reciben las señales de vídeo de un equipo HDMI conectado (consulte la página 68). Para activar esta función, utilice el procedimiento siguiente.
  • Page 246: Cambio Del Brillo En Ambos Lados De La Pantalla (máscara Lateral)

    Ajustes y configuraciones Cambio del brillo en ambos lados de la pantalla (Máscara lateral) Con el tamaño de pantalla 4:3 seleccionado para el modo AV, puede cambiar el brillo de las máscaras laterales grises que aparecen en ambos lados de la pantalla.. Pulse HOME MENU.
  • Page 247: Utilización De Un Equipo Externo

    Utilización de un equipo externo Utilización de un equipo externo Visualización de la imagen de un DVD Sobre los equipos externos Para ver la imagen de DVD, pulse INPUT 1 en el mando a Puede conectar muchos tipos de equipos externos a su distancia o pulse INPUT en el Media Receiver para seleccionar sistema de pantalla de plasma como, por ejemplo, un ENTRADA1.
  • Page 248: Utilización De La Entrada Hdmi

    Utilización de un equipo externo Para activar el terminal HDMI: Utilización de la entrada HDMI Pulse HOME MENU. Los terminales INPUT 1 e INPUT 3 incluyen terminales HDMI a los cuales pueden introducirse señales digitales de audio y Seleccione “Opción”. ( / y, a continuación, ENTER) vídeo.
  • Page 249: Reproducción Con Consola De Videojuegos O Videocámara

    Utilización de un equipo externo Ítem Descripción NOTA Auto Identifica automáticamente las señales de audio • Los terminales INPUT 4 se verifican para conexiones en el (valor introducidas. orden siguiente: 1) Vídeo componente, 2) S-Video, 3) Vídeo. predeterminado) Utilice la conexión deseada. •...
  • Page 250: Conexión De Una Grabadora

    Utilización de un equipo externo Conexión de una grabadora Conexión de otro equipo de audio El terminal de salida de audio digital (óptico) en este sistema Media Receiver (vista trasera) puede emitir señales Dolby Digital. Utilizando un cable digital óptico, conecte un receptor de AV al terminal de salida de audio digital (óptico) en la parte trasera del Media Receiver.
  • Page 251: Visualización De Una Imagen D-vhs

    Utilización de un equipo externo Cambio del tipo de señal de audio óptica Cuando conecte una única grabadora D-VHS Configure el terminal de salida DIGITAL AUDIO (OPTICAL), dependiendo de su receptor de AV. Media Receiver (vista trasera) Pulse HOME MENU. Seleccione “Opción”.
  • Page 252: Visualización De Una Imagen D-vhs

    Utilización de un equipo externo Precauciones relacionadas con conexiones i.LINK Visualización de una imagen D-VHS • Utilice cables S400 i.LINK con clavijas de 4 patillas, más cortos de 3,5 m (11,48 pies). Para ver la imagen una D-VHS, pulse i.LINK del mando a distancia o pulse INPUT del Media Receiver para seleccionar •...
  • Page 253: Configuración Para Controlar Una Grabadora D-vhs

    Utilización de un equipo externo Configuración para controlar una grabadora Edición de la configuración i.LINK D-VHS La lista i.LINK muestra todos los dispositivos conectados a través de las interfaces i.LINK. En esta lista, puede cambiar el Puede operar la grabadora D-VHS conectada a partir de la nombre u orden de los dispositivos, o borrar la información de pantalla de plasma que muestra la pantalla de panel de un dispositivo.
  • Page 254: Operación Desde La Pantalla Del Panel De Control

    Utilización de un equipo externo Operación desde la pantalla del panel de Visualización de la imagen de una control computadora La pantalla del panel de control aparece cuando se pulsa i.LINK La pantalla desaparece cuando se pulsa i.LINK de Conexión de una computadora nuevo.
  • Page 255: Gráfica De Compatibilidad Con Computadora

    Utilización de un equipo externo Nombres de señales para el conector mini D-sub de Gráfica de compatibilidad con 15 contactos computadora Resolución Frecuencia Observaciones 720 × 400 70 Hz 640 × 480 60 Hz 72 Hz (vista frontal) 75 Hz Nº...
  • Page 256: Conexión G-link

    Utilización de un equipo externo NOTA Conexión G-LINK™ • Para utilizar su caja de cable (decodificador set-top box), Debe hacer esta conexión de modo que el sistema TV Guide On videograbadora con el sistema TV Guide On Screen™, debe Screen™ funcione con su caja de cable para recibir listas de configurar correctamente el sistema TV Guide On Screen™.
  • Page 257: Conexión De Los Cables De Control

    El terminal CONTROL OUT en la parte trasera del Media Receiver soporta la función SR+, que permite operaciones enlazadas con un receptor de AV PIONEER. La función SR+ ofrece funciones como la operación de enlace de la conmutación de entrada y la función de visualización del modo CONTROL surround DSP.
  • Page 258: Funciones útiles Del Mando A Distancia

    Deslice el Interruptor de modo para el dispositivo cuya • El modo inicial es “000” (PIONEER). señal de mando a distancia desea que se realice el aprendizaje. EDIT/LEARN y 2 al mismo tiempo.
  • Page 259: Códigos De Los Fabricantes

    Funciones útiles del mando a distancia Códigos de los fabricantes CABLE/SAT Videograbadora DVD/DVR CABLE/SAT Videograbadora DVD/DVR PIONEER1(CABLE) PIONEER PIONEER(DVD) Grundig1 PIONEER2(CABLE) FISHER PANASONIC(DVD) Grundig2 JERROLD1(CABLE) FISHER2 SAMSUNG(DVD) Grundig3 JERROLD2(CABLE) FISHER3 SONY(DVD) SONY2 JERROLD3(CABLE) GOLDSTAR TOSHIBA(DVD) SONY3 JERROLD4(CABLE) HITACHI JVC(DVD) SONY4...
  • Page 260: Utilización Del Mando A Distancia Para Controlar Otros Dispositivos

    Funciones útiles del mando a distancia Botones de control de receptor Utilización del mando a distancia para Cuando se conecta un receptor Pioneer a la pantalla, se puede controlar otros dispositivos operar el receptor utilizando los botones 1 a 3.
  • Page 261: Botones De Control De Cable

    Funciones útiles del mando a distancia Botones de control de cable Interruptor Cuando el Interruptor de modo está en CBL/SAT, se puede de modo utilizar el convertidor de TV por cable conectado a la pantalla (con“CBL/SAT” con 1 a 5. seleccionado) También se puede operar los convertidores de TV por cable hechos por otros fabricantes y no preajustados utilizando el...
  • Page 262: Botones De Control Sat

    Funciones útiles del mando a distancia Botones de control SAT Interruptor Cuando la función SAT ha sido preajustada por la función de de modo aprendizaje del mando a distancia, los botones del mando a (con “CBL/SAT” distancia funcionarán como se muestra a continuación. seleccionado) •...
  • Page 263: Botones De Control De Videograbadora

    Funciones útiles del mando a distancia Botones de control de videograbadora Interruptor Cuando se preajusta la videograbadora por la función de de modo aprendizaje del mando a distancia, los botones del mando a (con “VCR” distancia funcionan de la manera siguiente cuando el seleccionado) Interruptor de modo del mando a distancia está...
  • Page 264: Botones De Control Dvd/dvr

    Esta operación sólo tiene efecto en mismo número del terminal de entrada conectado al reproductor DVD o grabadora DVD, se puede operar el grabadoras DVD Pioneer. reproductor/grabadora utilizando 1 a 12. NOTA • También se puede operar los reproductores DVD o grabadoras DVD hechos por otros fabricantes y no •...
  • Page 265: Apéndice

    Apéndice Apéndice Solución de problemas Problema Solución posible • No se enciende el sistema. • Asegúrese de que la pantalla de plasma y el Media Receiver estén conectados correctamente. (Consulte la página 19.) • ¿Está desconectado el cable de la alimentación? (Consulte la página 23.) •...
  • Page 266: Especificaciones

    Apéndice Especificaciones Ítem Pantalla de plasma de 50", Modelo: PDP-506PU Pantalla de plasma de 43", Modelo: PDP-436PU Número de pixels 1280 × 768 pixels 1024 × 768 pixels Amplificador de audio 13 W + 13 W (1 kHz, 10 %, 8 Ω ) 13 W + 13 W (1 kHz, 10 %, 8 Ω...
  • Page 267: Marcas Registradas

    Macrovision Corporation, y está destinada únicamente al uso doméstico y otros usos limitados del usuario, salvo autorización en contrario de Macrovision. Queda prohibido realizar la ingeniería inversa o el desmontaje. Publicado por Pioneer Corporation. Copyright © 2005 Pioneer Corporation. Todos los derechos reservados.
  • Page 268 253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555 PIONEER ELECTRONICS AUSTRALIA PTY. LTD. 178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: (03) 9586-6300 PIONEER ELECTRONICS DE MEXICO S.A. DE C.V. Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico,D.F. 11000 TEL: 55-9178-4270 <05G00001>...

This manual is also suitable for:

Pdp-5060hdPdp-506puPdp-r06uPdp-436pu

Comments to this Manuals

Symbols: 0
Latest comments:
