G&D VisionXS-F-DVI-I
DE Installation und Bedienung
EN Installation and Operation
A9100418-1.10

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VisionXS-F-DVI-I and is the answer not in the manual?

Questions and answers

Related Manuals for G&D VisionXS-F-DVI-I

Summary of Contents for G&D VisionXS-F-DVI-I

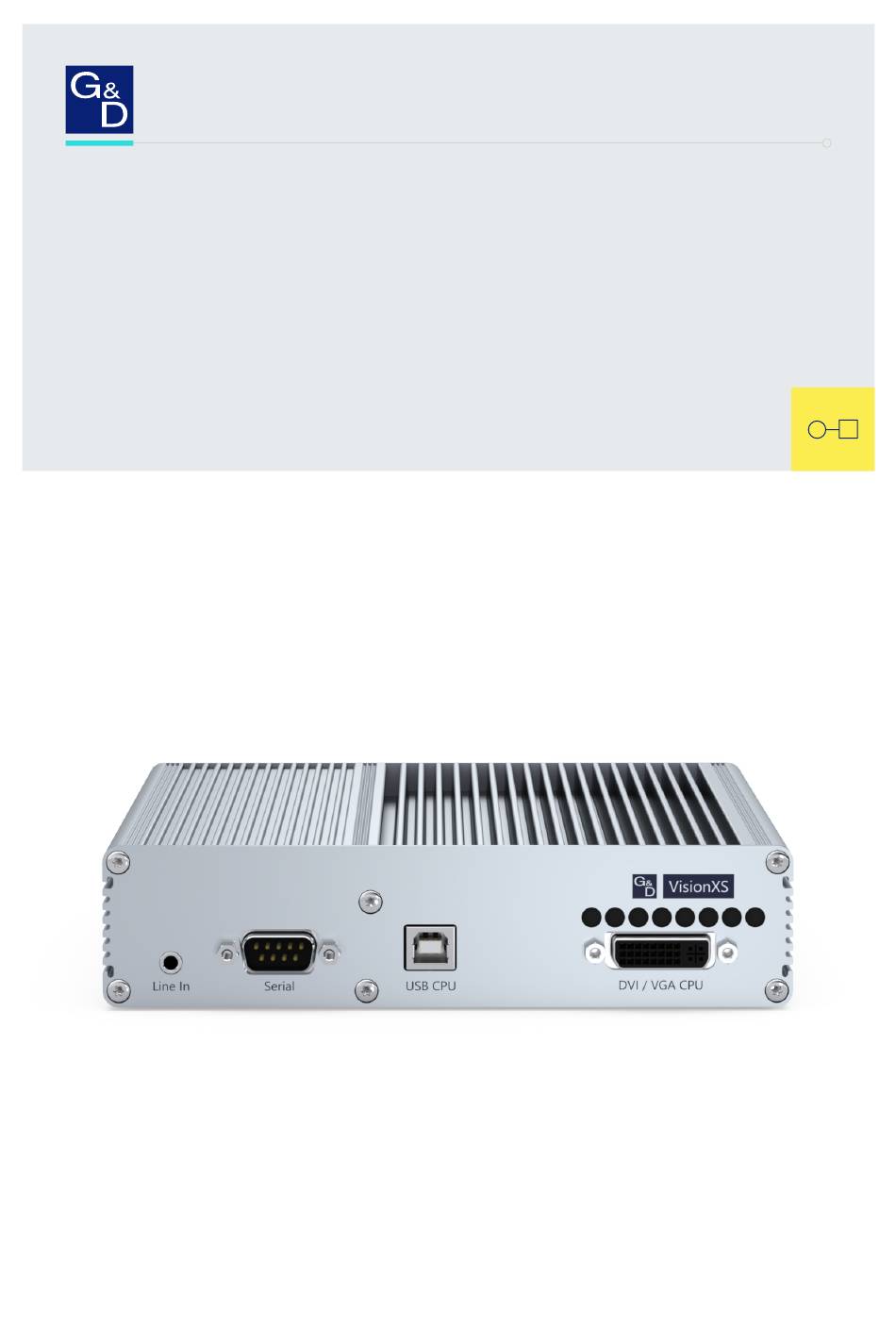

  • Page 1 G&D VisionXS-F-DVI-I DE Installation und Bedienung EN Installation and Operation A9100418-1.10...
  • Page 2 © Guntermann & Drunck GmbH 2024. Alle Rechte vorbehalten. Version 1.10 – 04.11.2024 Firmware: 1.4.100 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-F-DVI-I...
  • Page 3  Erhöhen Sie den Abstand zwischen Gerät und Empfänger.  Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an.  Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D VisionXS-F-DVI-I · ii...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die VisionXS-F-DVI-I-Serie ................5 Optionaler Anschluss an einen KVM-Matrixswitch ..........5 Lieferumfang ..................... 6 Installation ....................... 7 Vorbereitung ...................... 7 Installation des Rechnermoduls ................8 Installation des Arbeitsplatzmoduls ..............15 Inbetriebnahme ....................23 Startvorgang ....................23 Bedienung .......................
  • Page 5 Änderung des Hotkeys ................72 Änderung der OSD-Taste ................73 OSD mit doppeltem Tastendruck starten ............ 74 Kanalumschaltung bei Verwendung eines DH-Rechnermoduls ....75 Automatische Kanal-Umschaltung einrichten ..........76 Informationseinblendung zur automatische Kanal-Umschaltung ....77 Änderung der Exklusivmodus-Aktionstaste ..........78 G&D VisionXS-F-DVI-I · iv...
  • Page 6 DDC-Weiterleitung mit Cache-Funktion ............102 Kanal-Umschaltung am Arbeitsplatzmodul ............ 103 Pin-Belegung der RS232-Buchse/Schnittstelle ..........104 Statusanzeigen ....................105 Technische Daten ..................106 Allgemeine Eigenschaften der Serie ..............106 Spezifische Eigenschaften der Geräte ............... 108 Eigenschaften der Übertragungsmodule ............116 v · G&D VisionXS-F-DVI-I...

  • Page 7: Sicherheitshinweise

    Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. 1 · G&D VisionXS-F-DVI-I...
  • Page 8 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeach- tung dieser Vorsichtsmaßnahme kann zu Verletzungen und Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D VisionXS-F-DVI-I · 2...
  • Page 9 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. 3 · G&D VisionXS-F-DVI-I...
  • Page 10 Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodulen zulässig, die von G&D zertifiziert wurden. G&D VisionXS-F-DVI-I · 4...

  • Page 11: Die Visionxs-F-Dvi-I-Serie

    Anschluss von Arbeitsplätzen an den Matrixswitch. Die Module der Vi s ionXS-F-DV I-I -Serie sind mit folgenden Matrixswitches kompatibel:  Con trolCenter-Compact-Serie: Version 1.6.0 oder höher  Con trolCenter-Di g ital-Serie: Version 2.5.0 oder höher 5 · G&D VisionXS-F-DVI-I...

  • Page 12: Lieferumfang

     1 × Sicherheitshinweise-Flyer  1 × Flyer »Korrekte Stromversorgung« Zusätzlicher Lieferumfang erweiterter Varianten Die erweiterten Varianten der Arbeitsplatzmodule der Vi s ionXS-F-DV I-I -Serie werden zusätzlich mit den unten aufgeführten Kabeln ausgeliefert. DT-VARIANTEN 1 × Stromversorgungskabel (PowerCable-2 Standard) G&D VisionXS-F-DVI-I · 6...

  • Page 13: Installation

    ) in der Nähe des entfernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. 7 · G&D VisionXS-F-DVI-I...

  • Page 14: Installation Des Rechnermoduls

    (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. Tastatur- und Maussignale des Rechners anschließen USB CPU : Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. G&D VisionXS-F-DVI-I · 8...
  • Page 15 Line In: Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Se rial: Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2. 9 · G&D VisionXS-F-DVI-I...
  • Page 16 Verwenden Sie die Transmi s sion 2 -Schnittstelle um eine Verbindung mit einer zwei- ten Gegenstelle herzustellen. WICHTIG: Transm. Redundan cy nicht -Varianten ist das -Feature verfügbar, da Tran smission 2 -Schnittstelle für die USB 2.0-Übertragung reserviert ist. G&D VisionXS-F-DVI-I · 10...
  • Page 17 Transmission 2| Rx: Stecken Sie den LC-Stecker eines weiteren Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission|Tx des Arbeitsplatzmo- duls zu verbinden. WICHTIG: VisionXS- -Varianten sind nicht kompatibel zu Vision- Fiber Varianten. 11 · G&D VisionXS-F-DVI-I...

  • Page 18: Stromversorgung Herstellen

    Stromaufnahme. Vergewissern Sie sich bitte, dass das zu verwendende Netzteil mindestens die erforderliche Leistung bereitstellt. Unser Support unterstützt Sie gern bei der Sicherstellung der korrekten Stromver- sorgung. Eine Stromversorgung mit unzureichender Leistung kann zu unerwartetem Ver- halten führen und den Betrieb des Geräts dauerhaft beeinträchtigen! G&D VisionXS-F-DVI-I · 12...
  • Page 19 Schnittstelle kann anschließend im Terminalemulationsprogramm zum Verbindungs- aufbau ausgewählt werden. Der Treiber steht auf der Website www.gdsys.com/de im Bereich Mehr von G&D > Tools & Treiber zum Download zur Verfügung. 1. Starten Sie ein beliebiges Terminalemulationsprogramm (z. B. HyperTerminal oder PuTTY). 13 · G&D VisionXS-F-DVI-I...
  • Page 20 4. Im Service-Menü stehen folgende Optionen zur Verfügung:  Quit  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. G&D VisionXS-F-DVI-I · 14...

  • Page 21: Installation Des Arbeitsplatzmoduls

    Con fig Panel zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke zu senden. Network: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5 (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. 15 · G&D VisionXS-F-DVI-I...
  • Page 22 USB 2.0-Übertragung reserviert. Nur die mittlere Schnittstelle (G) steht hierbei für den Generic-USB -Modus zur Verfügung. WICHTIG: Bei aktiviertem Generic-USB -Modus kann das OSD mit einer Tastatur an USB Devices -Buchsen nicht bedient werden. G&D VisionXS-F-DVI-I · 16...
  • Page 23 Schließen Sie den Monitor des Arbeitsplatzes an. Audio- und RS232-Schnittstellen verbinden (modellabhängig) Line Ou t: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Arbeitsplatzes an. Se rial: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. 17 · G&D VisionXS-F-DVI-I...
  • Page 24 Verwenden Sie die Transmi s sion 2 -Schnittstelle um eine Verbindung mit einer zwei- ten Gegenstelle herzustellen. WICHTIG: -Varianten ist das Transm. Redundan cy -Feature nicht verfügbar, da Tran smission 2 -Schnittstelle für die USB 2.0-Übertragung reserviert ist. G&D VisionXS-F-DVI-I · 18...
  • Page 25 Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die Schnittstelle Transmission|Rx des Rechnermoduls angeschlossen ist. Transmission 2| Rx: Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die Schnittstelle Transmission|Tx des Rechnermoduls angeschlossen ist. WICHTIG: VisionXS- -Varianten sind nicht kompatibel zu Vision- Fiber Varianten. 19 · G&D VisionXS-F-DVI-I...
  • Page 26 Stromaufnahme. Vergewissern Sie sich bitte, dass das zu verwendende Netzteil mindestens die erforderliche Leistung bereitstellt. Unser Support unterstützt Sie gern bei der Sicherstellung der korrekten Stromver- sorgung. Eine Stromversorgung mit unzureichender Leistung kann zu unerwartetem Ver- halten führen und den Betrieb des Geräts dauerhaft beeinträchtigen! G&D VisionXS-F-DVI-I · 20...
  • Page 27 Schnittstelle kann anschließend im Terminalemulationsprogramm zum Verbindungs- aufbau ausgewählt werden. Der Treiber steht auf der Website www.gdsys.com/de im Bereich Mehr von G&D > Tools & Treiber zum Download zur Verfügung. 1. Starten Sie ein beliebiges Terminalemulationsprogramm (z. B. HyperTerminal oder PuTTY). 21 · G&D VisionXS-F-DVI-I...
  • Page 28 4. Im Service-Menü stehen folgende Optionen zur Verfügung:  Quit  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. G&D VisionXS-F-DVI-I · 22...

  • Page 29: Inbetriebnahme

    -Serie den passenden SFP-Transceiver. Die Transm. Redundancy Opti o nen beinhalten sowohl einen entsprechenden SFP-Transceiver als auch Transm. Redundancy -Feature. Verwenden Sie die Transmi s sion 2 -Schnittstelle um eine Verbindung mit einer zwei- ten Gegenstelle herzustellen. 23 · G&D VisionXS-F-DVI-I...

  • Page 30: Anmeldung Am Arbeitsplatz

    Nutzungsbedingungen aktiviert wurde (siehe Anzeigen von Nutzungsbedin- gungen auf Seite 29). WICHTIG: Das Feld 2-Factor Auth Code (TOTP) erscheint nur bei aktivierter 2-Fak- tor-Authentifizierung. Ausführliche Hinweise hierzu finden Sie im separaten Handbuch der Webapplikation. G&D VisionXS-F-DVI-I · 24...

  • Page 31: Konfiguration Der Passwort-Komplexität

    4. Wählen Sie die Zeile Mi n . Großbuc hstaben und betätigen Sie die Eingabetas te 5. Geben Sie die gewünschte Mindestanzahl an Großbuchstaben innerhalb eines Passworts ein (Standard: 0) 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 25 · G&D VisionXS-F-DVI-I...
  • Page 32 Mi n . Sonderzeichen Eingabetaste 4. Wählen Sie die Zeile und betätigen Sie die 5. Geben Sie die gewünschte Mindestanzahl an Sonderzeichen innerhalb eines Passworts ein (Standard: 0) 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 26...

  • Page 33: Konfiguration Der Anmeldeoptionen

    Sie die Eingabetaste 5. Geben Sie die gewünschte Anzahl an maximalen Fehlversuchen bei der Passworteingabe ein (Standard: 0 = aus/unbegrenzte Anzahl an Fehlversuchen, max. 1.000) 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 27 · G&D VisionXS-F-DVI-I...
  • Page 34 5. Geben Sie die gewünschte Sperrzeit in Minuten an, für die ein Nutzer nach dem Überschreiten der Anzahl an maximalen Fehlversuchen bei der Passworteingabe gesperrt wird (Standard: 1 (wenn max. Fehlversuche > 0), max. 1.440 Minuten) 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 28...

  • Page 35: Anzeigen Von Nutzungsbedingungen

    Sie die Eingabetaste. 10.Erfassen Sie nun die gewünschten Nutzungsbedingungen. Dieses Textfeld ist auf 1.500 Zeichen begrenzt. 11.Betätigen Sie die -Taste zur Speicherung der Texteingabe. 12.Betätigen Sie die -Taste und anschließend die -Taste zur Speicherung der durchgeführten Änderungen. 29 · G&D VisionXS-F-DVI-I...

  • Page 36: Konkurrierende Bedienung Des Kvm-Extenders

    Alternativ zur konkurrierenden Bedienung des Rechners durch die Arbeitsplätze kann die exklusive Bedienung (s. Seite 31) aktiviert werden. Verwandte Themen:  Änderung der Zeitspanne der Eingabesperre auf Seite 79  Änderung der Videobetriebsart der Arbeitsplätze auf Seite 81 G&D VisionXS-F-DVI-I · 30...

  • Page 37: Exklusive Bedienung Des Kvm-Extenders

    Arbeitsplatzes auszuschalten, während Sie den Extender am anderen Arbeitsplatz bedienen. Verwandte Themen:  Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 80  Änderung der Videobetriebsart der Arbeitsplätze auf Seite 81  Änderung der Exklusivmodus-Aktionstaste auf Seite 78 31 · G&D VisionXS-F-DVI-I...

  • Page 38: Abmeldung Am Arbeitsplatz

    3. Betätigen Sie die Schnellwahltaste oder markieren Sie die Zeile E - Benutzer abmelden und betätigen Sie die Eingabetaste TIPP: Bereits nach dem Aufruf des On-Screen-Displays können Sie mit der Tastenkombination Strg die Benutzer abmelden-Funktion durchführen. G&D VisionXS-F-DVI-I · 32...

  • Page 39: Erstkonfiguration Der Netzwerkeinstellungen

    OSD des Arbeitsplatzmoduls und mit dem Remote-Hot k ey (Standard: Strg ) das entfernte OSD des Rechnermoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 23). 33 · G&D VisionXS-F-DVI-I...

  • Page 40: Konfiguration Der Netzwerkschnittstelle

    Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 34...

  • Page 41: Konfiguration Der Globalen Netzwerkeinstellungen

    Geben Sie die IP-Adresse des Gateways an. DN S 1: Geben Sie die IP-Adresse des DNS-Servers an. DN S 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 35 · G&D VisionXS-F-DVI-I...

  • Page 42: Erreichbarkeit Eines Hosts Im Netzwerk Prüfen (Ping)

    Durchschn. mittlere Paketumlaufzeit RTT: Max. RTT: längste Paketumlaufzeit HINWEIS: Falls der eingebene Name des Hosts nicht in eine IP-Adresse aufge- löst werden kann, erscheint eine entsprechende Meldung. 6. Betätigen Sie die -Taste zum Verlassen des Menüs. G&D VisionXS-F-DVI-I · 36...

  • Page 43: Status Der Netzwerkschnittstelle Auslesen

    Sie die Eingabetas te Interface A 4. Im Abschnitt werden Ihnen folgende Daten angezeigt: Link erkannt: Verbindung zum Netzwerk hergestellt ( ) oder unter- brochen ( nein 5. Klicken Sie auf , um die Seite zu verlassen. 37 · G&D VisionXS-F-DVI-I...

  • Page 44: On-Screen-Display

    OSD des Rechnermodus und mit dem lokalen Hotkey (Standard: Al t ) das lokale OSD des Arbeitsplatzmoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 23). G&D VisionXS-F-DVI-I · 38...

  • Page 45: Anzeige Des Entfernten Osd

     Menüpunkte ohne Untermenü: Die aktuelle Einstellung wird hinter dem Menüeintrag ange- zeigt und kann direkt geändert werden.  In der Fußzeile werden die wichtigsten Tasten zur Bedienung des Fußzeile aktuell angezeigten Menüs und ggf. weitere Informationen aufge- führt. 39 · G&D VisionXS-F-DVI-I...

  • Page 46: Bedienung Des Osd Per Tastatur Oder Maus

    Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. G&D VisionXS-F-DVI-I · 40...
  • Page 47 Diese Maustaste wird zur Bestätigung von Eingaben (z. B. in der Login-Maske) oder zum Aufruf eines Untermenüs verwendet. rechte Maustaste: Diese Maustaste schließt die aktuell angezeigte Menüansicht und zeigt das übergeordnete Menü an. Falls Eingaben geändert, aber nicht gespeichert wurden, erhal- ten Sie diesbezüglich eine Meldung. 41 · G&D VisionXS-F-DVI-I...

  • Page 48: Funktionen Des Osd

    4. Betätigen Sie die -Taste, um das gewünschte Sortierkriterium auszuwählen: Al p h+: Die Namen der Listeneinträge werden in alphabetisch aufsteigender Reihenfolge sortiert. Al p h-: Die Namen der Listeneinträge werden in alphabetisch absteigender Reihenfolge sortiert. G&D VisionXS-F-DVI-I · 42...

  • Page 49: Übersicht Der Menüs Des Entfernten Osd

    Passw ort-Komplexität System-Einrichtung Seite 25 An meldeoptionen Seite 27 Nut z ungsbedingungen-Kon fig. Seite 29 Ho tkeys Seite 72 Mehrbenu tzer-Eingabesperre Seite 79 Freischaltung Seite 82 Ak tiv beim Start Seite 83 Werkseinstellungen Seite 96 wiederherstellen 43 · G&D VisionXS-F-DVI-I...
  • Page 50 Bedienrechte Seite 63 Target-Zugriffsrechte Seite 64 Target-USB-Zugriffsrechte Seite 65 Netzwerkeinrichtung Sc hnittstellen Seite 34 Link-Status Seite 37 Ho st pingen Seite 36 Netzfilterkonfiguration Seite 97 zurücksetze n Information Hardware-, Firmware-, Ho tkey- und Seite 46 Feature-Information G&D VisionXS-F-DVI-I · 44...

  • Page 51: Persönliches Profile-Menü

    Seite 101 Bedienung-Menü Das Bedienung-Menü kann nach dem Start des OSD mit der -Taste geöffnet werden. Folgende Funktionen können vom Benutzer ausgeführt werden: Funktion Erläuterung E – Benutzer abmelden Seite 32 T – Temporärer Login Seite 32 45 · G&D VisionXS-F-DVI-I...

  • Page 52: Information-Menü

    Geräts und die MAC-Adressen der Netzwerkschnittstellen aufgelistet. Firmware-Info rmation Hier werden die Firmware-Versionen des Arbeitsplatzmoduls und des aufge- schalteten Rechnermoduls angezeigt. Hot k ey-Information Hier werden die aktiven Hotkeys ange- zeigt. Feature-Information Hier werden die aktivierten Features angezeigt. G&D VisionXS-F-DVI-I · 46...

  • Page 53: Übersicht Der Menüs Des Lokalen Osd

    Seite 97 Hardware-, Firmware-, Ho tkey- und Information Seite 46 Feature-Information Freischaltung einer erworbenen Zusatz- funktion HINWEIS: Die Freischaltung der Zusatzfunktionen erfolgt über die Webapplika- tion Config Panel Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. 47 · G&D VisionXS-F-DVI-I...

  • Page 54: Webapplikation Config Panel

    Spracheinstellung angewendet. So ändern Sie die Sprache der Webapplikation: 1. Klicken Sie auf das Sprachkürzel der aktuellen Sprache rechts oben. 2. Schalten Sie die zu verwendende Sprache mit einem Klick auf die gewünschte Sprache um. G&D VisionXS-F-DVI-I · 48...

  • Page 55: Webapplikation Beenden

    Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das Benutzersymbol rechts oben. 2. Klicken Sie auf Abm elden , um die aktive Sitzung zu beenden. 49 · G&D VisionXS-F-DVI-I...

  • Page 56: Benutzer Und Gruppen

    Eigenes Pass - nein nein wort ändern Target-Zugriffs - Ansicht nein voll voll recht Das Effektivrecht der Rechte Target-Konfig und Eigenes Passwort ändern resultieren aus den Rechten der Benutzergruppen. Das Target-Zugriffsrecht wurde hingegen direkt im Benutzerkonto vergeben. G&D VisionXS-F-DVI-I · 50...

  • Page 57: Effizienter Einsatz Der Benutzergruppen

    In beiden Fällen erhält der Benutzer durch die Gruppen das Effektivrecht für das Recht Target-Konfig. HINWEIS: Möchten Sie einem Benutzer der Gruppe ein erweitertes Recht zuord- nen, kann dies alternativ auch direkt im Benutzerprofil geändert werden. 51 · G&D VisionXS-F-DVI-I...

  • Page 58: Verwaltung Von Benutzerkonten

    Das neu erstellte Benutzerkonto ist weder mit Konfigurations- noch mit Zugriffsrechten auf Rechnermodule ausgestattet. Fügen Sie das Benutzerkonto vor dessen Verwendung einer bestehenden Benutz- ergruppe hinzu oder erteilen Sie dem Benutzerkonto individuelle Rechte (s. Seite 51). G&D VisionXS-F-DVI-I · 52...

  • Page 59: Änderung Des Namens Eines Benutzerkontos

    Sie die -Taste. 4. Wählen Sie die Zeile Name und betätigen Sie die Eingabetaste 5. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 53 · G&D VisionXS-F-DVI-I...

  • Page 60: Änderung Des Passworts Eines Benutzerkontos

    2-Faktor-Authentifizierung. Ausführliche Hinweise hierzu finden Sie im separaten Handbuch der Webapplikation. Neu: Geben Sie das neue Passwort ein. Wi e derholung: Wiederholen Sie das neue Passwort. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 54...

  • Page 61: Änderung Der Rechte Eines Benutzerkontos

    Seite 62 uneingeschränkt möglich Target-Zugriffsr e cht Zugriff auf ein Rechnermodul Seite 64 Target-K onfig Konfiguration der Rechnermodule Seite 64 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 65 recht WebIf-Login Login mit der Webapplikation Config Panel Seite 63 55 · G&D VisionXS-F-DVI-I...

  • Page 62: Änderung Der Gruppenzugehörigkeit Eines Benutzerkontos

    Benutzergruppen, welchen das Benutzerkonto zugeordnet ist, wer- den mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 56...

  • Page 63: Aktivierung Oder Deaktivierung Eines Benutzerkontos

    (Standard). 2. Wählen Sie die Zeile Benutzereinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie das zu löschende Benutzerkonto und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 57 · G&D VisionXS-F-DVI-I...

  • Page 64: Verwaltung Von Benutzergruppen

    4. Betätigen Sie die -Taste zur Speicherung Ihrer Eingaben und Erstellung der Benutzergruppe. WICHTIG: Die neu erstellte Benutzergruppe ist weder mit Konfigurations- noch mit Zugriffsrechten auf Rechnermodule ausgestattet (siehe Effizienter Einsatz der Benutzergruppen auf Seite 51). G&D VisionXS-F-DVI-I · 58...

  • Page 65: Änderung Des Namens Einer Benutzergruppe

    Seite 62 uneingeschränkt möglich Target-Zugriffsr e cht Zugriff auf ein Rechnermodul Seite 64 Target-K onfig Konfiguration der Rechnermodule Seite 64 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 65 recht WebIf-Login Config Panel Login mit der Webapplikation Seite 63 59 · G&D VisionXS-F-DVI-I...

  • Page 66: Mitgliederverwaltung Einer Benutzergruppe

    Benutzerkonten, die der Benutzergruppe zugeordnet sind, werden mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 60...

  • Page 67: Aktivierung Oder Deaktivierung Einer Benutzergruppe

    2. Wählen Sie die Zeile Benutzergruppeneinrichtun g und betätigen Sie die Eingabetaste 3. Wählen Sie die zu löschende Benutzergruppe und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 61 · G&D VisionXS-F-DVI-I...

  • Page 68: System-Rechte

    4. Wählen Sie die Zeile Superuser-Recht und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Uneingeschränkten Zugriff auf das KVM-System nein: Zugriffsberechtigung gemäß Benutzer- Gruppenrechten 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 62...

  • Page 69: Berechtigung Zum Ändern Der Einstellungen Des "Persönliches Profil"-Menüs

    5. Wählen Sie die Zeile WebI f-Login und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die Webapplikation erlaubt nein: Zugriff auf die Webapplikation untersagt 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 63 · G&D VisionXS-F-DVI-I...

  • Page 70: Berechtigung Zur Änderung Des Eigenen Passworts

    -Taste zur Auswahl einer der aufgelisteten Optionen: voll: Vollzugriff auf den am Rechnermodul angeschlossenen Computer erlaubt nein: Zugriff Rechnermodul angeschlossenen Computer untersagt An sicht: Ansicht Monitorbildes Rechnermodul angeschlossenen Computers erlaubt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 64...

  • Page 71: Zugriffsrecht Auf Usb-Geräte

    5. Wählen Sie das Rechnermodul, für das Sie die Zugriffsrechte ändern möchten. 6. Betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die USB-Geräte erlaubt nein: Zugriff auf die USB-Geräte untersagt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 65 · G&D VisionXS-F-DVI-I...

  • Page 72: Konfiguration

    Bild immer an Arbeitsplatzaktivierung nach permanenter Ausschaltung der Keyboard/Maus Bildanzeige Aktiver Arbeitsplatz nach Start des Extenders keiner Betriebsmodus der RS232-Schnittstelle einstellen RS232 Auswahl des EDID-Modus des KVM-Extenders automatisch Reduzierung der Farbtiefe der zu übertragenden Bilddaten 24 bit G&D VisionXS-F-DVI-I · 66...
  • Page 73 Automatisches Schließen des OSD nach Inaktivität deaktiviert Position der Informationseinblendung ändern links oben Position des OSD ändern zentriert Die grundlegende Bedienung des OSD wird ab Seite 38 beschrieben. HINWEIS: Weitere Informationen zum Einsatz der Webapplikation finden Sie im separaten Handbuch. 67 · G&D VisionXS-F-DVI-I...

  • Page 74: Konfigurationseinstellungen

    Sie die Eingabetaste 3. Wählen Sie in der Zeile Arbeitsplatztyp durch Betätigung der -Taste zwi- schen folgenden Optionen: OpenAccess  OpenAccess-Betriebsart (Standard) Standard  Standard-Betriebsart 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 68...

  • Page 75: Änderung Des Names Des Arbeitsplatzmoduls

    Sie die Eingabetas te 3. Wählen Sie die Zeile Name und betätigen Sie die Eingabetaste 4. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 69 · G&D VisionXS-F-DVI-I...

  • Page 76: Änderung Des Eigenen Passworts

    Ein- gabe notwendig. Das Feld 2-Factor Auth Code (TOTP) erscheint nur bei aktivierter 2-Faktor- Authentifizierung. Ausführliche Hinweise hierzu finden Sie im separaten Handbuch der Webapplikation. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 70...

  • Page 77: Sprache Auswählen

    3. Wählen Sie in der Zeile Sprache durch Betätigung der -Taste zwischen folgenden Optionen: vom System Verwendung der Systemsprache [Au swahl]  Verwendung der ausgewählten Sprache 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 71 · G&D VisionXS-F-DVI-I...

  • Page 78: Änderung Des Hotkeys

     Strg-Taste (Standard für das entfernte OSD) Al t  Alt-Taste (Standard für das lokale OSD) Al t Gr  Alt Gr-Taste  Windows-Taste Shift  Umschalttaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 72...

  • Page 79: Änderung Der Osd-Taste

     Einfg-Taste Löschen  Entf-Taste Pos1  Pos 1-Taste Ende  Ende-Taste  Bild hoch  Bild -Taste  Bild runter  Bild -Taste Leertaste  Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 73 · G&D VisionXS-F-DVI-I...

  • Page 80: Osd Mit Doppeltem Tastendruck Starten

     OSD-Aufruf mit doppeltem Druck auf die Windows-Taste Shift  OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste Drucken  OSD-Aufruf mit doppeltem Druck auf die Druck-Taste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 74...

  • Page 81: Kanalumschaltung Bei Verwendung Eines Dh-Rechnermoduls

    4. Wählen Sie in der Zeile Stream-A uswahl die gewünschte Option aus: Pfeil links, rechts  Pfeil links-Taste und Pfeil rechts-Taste (Standard) Num+, Num-  Num+-Taste und Num--Taste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 75 · G&D VisionXS-F-DVI-I...

  • Page 82: Automatische Kanal-Umschaltung Einrichten

    Kanal umgeschaltet, falls an diesem eine aktive Verbindung besteht. immer  Bei einem Verbindungsabbruch wird automatisch auf den anderen Kanal umgeschaltet, unabhängig vom Verbindungs- status des anderen Kanals. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 76...

  • Page 83: Informationseinblendung Zur Automatische Kanal-Umschaltung

    Alternativ können Sie eingeben, falls Sie keine Informationseinblen- dung wünschen oder perm (Standard), falls die Information dauerhaft bzw. bis zur nächsten OSD-Nutzung eingeblendet werden soll. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 77 · G&D VisionXS-F-DVI-I...

  • Page 84: Änderung Der Exklusivmodus-Aktionstaste

     Einfg-Taste Löschen  Entf-Taste Pos1  Pos 1-Taste Ende  Ende-Taste  Bild hoch  Bild -Taste  Bild runter  Bild -Taste Leertaste  Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 78...

  • Page 85: Änderung Der Zeitspanne Der Eingabesperre

    3. Geben Sie im Feld Mehrbenutzer-Ein gabesperre die gewünschte Zeitspanne der Eingabesperre (1 bis 90 Sekunden) ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandtes Thema:  Exklusive Bedienung des KVM-Extenders auf Seite 31 79 · G&D VisionXS-F-DVI-I...

  • Page 86: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes

     Berechtigung für exklusiven Zugriff verweigert 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen:  Exklusive Bedienung des KVM-Extenders auf Seite 31  Änderung der Videobetriebsart der Arbeitsplätze auf Seite 81 G&D VisionXS-F-DVI-I · 80...

  • Page 87: Änderung Der Videobetriebsart Der Arbeitsplätze

    Nach Ablauf der Zeitspanne der Eingabesperre wird das Bild automatisch wieder eingeschaltet. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen:  Änderung der Zeitspanne der Eingabesperre auf Seite 79  Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 80 81 · G&D VisionXS-F-DVI-I...

  • Page 88: Arbeitsplatzaktivierung Nach Permanenter Ausschaltung Der Bildanzeige

    Tastatur  nur Maus 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen:  Änderung der Zeitspanne der Eingabesperre auf Seite 79  Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 80 G&D VisionXS-F-DVI-I · 82...

  • Page 89: Aktiver Arbeitsplatz Nach Start Des Extenders

     das Arbeitsplatzmodul an Transmission 2 zeigt nach dem Start sofort ein Bild an 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen:  Änderung der Zeitspanne der Eingabesperre auf Seite 79  Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 80 83 · G&D VisionXS-F-DVI-I...

  • Page 90: Betriebsmodus Der Rs232-Schnittstelle Einstellen

     Der Datenstrom eines RS232-Gerätes wird vom Rechnermodul zum Arbeitsplatzmodul übertragen (Standard). RS422-Adapter  Der Datenstrom eines RS422-Gerätes wird über die separat erhältlichen G&D RS232-422-Adapter Rechnermodul zum Arbeitsplatzmodul übertragen. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 84...

  • Page 91: Auswahl Des Edid-Modus Des Kvm-Extenders

    Sie die Eingabetas te Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 85 · G&D VisionXS-F-DVI-I...

  • Page 92: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten

    Optionen: 24 Bit  Übertragung der Bilddaten mit einer maximalen Farbtiefe von 24 bit (Standard) 18 Bit  Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 86...

  • Page 93: Verwendung Des Freeze-Modus

     Einblendung des Hinweises Eingefroren und der vergangenen Zeit seit dem Verbindungsabbruch Rahmen+OSD  Anzeige des farbigen Rahmens ( frame ) und Einblendung des Hinweises Eingefroren ( 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 87 · G&D VisionXS-F-DVI-I...

  • Page 94: Ddc/Ci-Unterstützung (De)Aktivieren

    CPU > Moni t or  Die Übertragung von DDC/CI-Signalen erfolgt aus- schließlich vom Rechner in Richtung des Monitors. bidirektional  Die Übertragung von DDC/CI-Signalen erfolgt bidirektional. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 88...

  • Page 95: Usb-Tastaturmodus Oder "Generic Usb" (De)Aktivieren

     Wacom IntuosPro L Wacom Cintiq Pro 24 Pen  Wacom CP24 Pen Wacom Cintiq Pro 27  Wacom CP27 Pen/Touch Wacom Cintiq Pro 32 Pen  Wacom CP32 Pen Wacom Cintiq Pro 32 Touch  Wacom CP32 Touch 89 · G&D VisionXS-F-DVI-I...
  • Page 96 2. Wählen Sie die Zeile Target-Einrichtung und betätigen Sie die Eingabetas te 3. Wählen Sie die Zeile USB-HID-Modus und betätigen Sie die -Taste zur Aus- wahl einer Option (s. oben). 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 90...

  • Page 97: Usb-Gerät Für Einen Neustart Priorisieren

    Änderungen. HINWEIS: Die Priorisierung bleibt auch bestehen, wenn das USB-Gerät vom Arbeitsplatzmodul getrennt wird (erscheint im OSD dann rot) und anschließend wieder verbunden wird (erscheint im OSD dann wieder grün und mit einem Dreieck () markiert). 91 · G&D VisionXS-F-DVI-I...

  • Page 98: Änderung Des Scancode-Sets Einer Ps/2-Tastatur

     Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben  Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. G&D VisionXS-F-DVI-I · 92...

  • Page 99: Reinitialisierung Von Usb-Eingabegeräten

    Kommunikation zu einem USB-Gerät gestört ist, werden alle angeschlossenen USB-Geräte reinitialisiert. nicht  Der Status der USB-Geräte wird überwacht. Falls die Kommunikation zu einem USB-Gerät gestört ist, findet keine Reinitialisierung statt. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 93 · G&D VisionXS-F-DVI-I...

  • Page 100: Wartezeit Des Bildschirmschoners Einstellen

    Sie die Eingabetas te Bildschirmschoner (min) 3. Geben Sie in der Zeile die Wartezeit (1 bis 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 94...

  • Page 101: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen

    Optionen: Deutsch  (Standard)  US-Englisch  UK -Engli s ch  Französisch  Spanisch  Lat.-amerik.  Portugiesisch  Schwedisch  Schweiz-Französich  Dänisch 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 95 · G&D VisionXS-F-DVI-I...

  • Page 102: Wiederherstellung Der Standardeinstellungen

    (entferntes OSD) bzw. Arbei t splatz-Utility Eingabetaste (lokales OSD) und betätigen Sie die 3. Wählen Sie die Zeile Werk se instellungen wiederherstellen und betätigen Sie Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. G&D VisionXS-F-DVI-I · 96...

  • Page 103: Reset Der Netzfilterregeln

    2. Wählen Sie die Zeile Netzwerkeinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. 97 · G&D VisionXS-F-DVI-I...

  • Page 104: Farbe Der Informationseinblendung Ändern

    Strg+ Num (Standard). 2. Betätigen Sie die -Taste zum Aufruf des Persönlichen Profils 3. Wählen Sie in der Zeile OSD-Farbe durch Betätigung der -Taste die gewünschte Farbe. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DVI-I · 98...

  • Page 105: Anzeige Der Informationseinblendung

    Optionen: hoch  hohes Durchscheinen des Bildschirminhalts mittel  mittleres Durchscheinen des Bildschirminhalts (Standard) niedrig  leichtes Durchscheinen des Bildschirminhalts  überdeckende Darstellung des OSD 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 99 · G&D VisionXS-F-DVI-I...

  • Page 106: Automatisches Schließen Des Osd Nach Inaktivität

    Maus, um das Menü an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombination Strg+D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen oder die -Taste zum Abbruch der Aktion. G&D VisionXS-F-DVI-I · 100...

  • Page 107: Position Des Osd Ändern

    Maus, um das OSD an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombination Strg+ D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen oder die -Taste zum Abbruch der Aktion. 101 · G&D VisionXS-F-DVI-I...

  • Page 108: Weiterführende Informationen

    Üblicherweise werden die DDC-Informationen des Monitors unverändert an den Rechner weitergeleitet. Stellt der KVM-Extender aber fest, dass sich die Informatio- nen des Monitors nicht vollständig auslesen lassen oder diese unzulässige Einträge enthalten, werden die Informationen (wenn möglich) vervollständigt oder korri- giert. G&D VisionXS-F-DVI-I · 102...

  • Page 109: Kanal-Umschaltung Am Arbeitsplatzmodul

    (Kanal 1) und Alt+2 (Kanal 2) voreingestellt. HINWEIS: Das lokale OSD des Arbeitsplatzmoduls öffnen Sie mit der Tastenkom- bination Al t + Num (Standard). Im lokalen OSD können Sie beispielsweise den Hotkey-Modifizierer und den Select- Key ändern. 103 · G&D VisionXS-F-DVI-I...

  • Page 110: Pin-Belegung Der Rs232-Buchse/Schnittstelle

    RxD (Receive Data) Eingang Ausgang TxD (Transmit Data) Ausgang Eingang nicht belegt GND (Ground) Ground Ground nicht belegt RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang Power Power G&D VisionXS-F-DVI-I · 104...

  • Page 111: Statusanzeigen

    Es konnte keine Verbindung hergestellt werden. grün Der KVM-Extender wird mit Spannung versorgt und die Gerätesoftware wurde erfolgreich gestartet. gelb Der KVM-Extender wird mit Spannung versorgt. blau Die Identification-Funktion wurde über die Webapplikation aktiviert. Der KVM-Extender wird nicht mit Spannung versorgt. 105 · G&D VisionXS-F-DVI-I...

  • Page 112: Technische Daten

    22 kHz RS232 Übertragungsart: transparent  Varianten [AR] Übertragungsrate: max. 115.200 bit/s Übertragene Signale: RxD, TxD, GND, RTS, CTS, 5V Generic USB Spezifikation: USB 2.0 USB-Klassen: Human Interface Device (HID) Massenspeicher (MSC/UMS) SmartCard Übertragungsrate: max. 25 Mbit/s G&D VisionXS-F-DVI-I · 106...
  • Page 113 DeviceCarrier Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +60 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, UKCA, FCC Klasse B, TAA, EAC, RoHS, WEEE, REACH 107 · G&D VisionXS-F-DVI-I...

  • Page 114: Spezifische Eigenschaften Der Geräte

    1, inkl. Übertragunsmodul/ Gegenstelle SFP-Transceiver [+1 optional] × LC-Duplex-Buchse (2,5 Gbit/s) Stromaufnahme Hauptstromversorgung: 12 VDC/1,0 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg G&D VisionXS-F-DVI-I · 108...
  • Page 115 SFP-Transceiver USB 2.0 1 × LC-Duplex-Buchse, inkl. Übertragungsmodul/ SFP-Transceiver Stromaufnahme Hauptstromversorgung: 12 VDC/1,0 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg 109 · G&D VisionXS-F-DVI-I...
  • Page 116 SFP-Transceiver USB 2.0 1 × LC-Duplex-Buchse, inkl. Übertragungsmodul/ SFP-Transceiver Stromaufnahme Hauptstromversorgung: 12 VDC/1,0 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg G&D VisionXS-F-DVI-I · 110...
  • Page 117 1 × LC-Duplex-Buchse, inkl. Übertragungsmodul/ SFP-Transceiver Stromaufnahme Hauptstromversorgung: 12 VDC/1,0 A redundante 100-240 VAC/60-50Hz/0,3-0,2 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,3 kg 111 · G&D VisionXS-F-DVI-I...
  • Page 118 × LC-Duplex-Buchse (2,5 Gbit/s) Stromaufnahme Hauptstromversorgung: 12 VDC/1,8 A redundante 100-240 VAC/60-50Hz/0,5-0,3 A Stromversorgung Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,2 kg G&D VisionXS-F-DVI-I · 112...
  • Page 119 × LC-Duplex-Buchse (2,5 Gbit/s) Stromaufnahme Hauptstromversorgung: 12 VDC/1,8 A redundante 100-240 VAC/60-50Hz/0,5-0,3 A Stromversorgung Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,2 kg 113 · G&D VisionXS-F-DVI-I...
  • Page 120 SFP-Transceiver USB 2.0 1 × LC-Duplex-Buchse, inkl. Übertragungsmodul/ SFP-Transceiver Stromaufnahme Hauptstromversorgung: 12 VDC/1,8 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg G&D VisionXS-F-DVI-I · 114...
  • Page 121 1 × LC-Duplex-Buchse, inkl. Übertragungsmodul/ SFP-Transceiver Stromaufnahme Hauptstromversorgung: 12 VDC/1,8 A redundante 100-240 VAC/60-50Hz/0,5-0,3 A Stromversorgung Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,3 kg 115 · G&D VisionXS-F-DVI-I...

  • Page 122: Eigenschaften Der Übertragungsmodule

    70 Meter (Fasern mit 160MHz*km) FDDI-Grade: SINGLEMODE(S)-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Singlemode 9/125μm, 5 Kilometer Klasse OS1: SINGLEMODE(S+)-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Singlemode 9/125μm, 10 Kilometer Klasse OS1: G&D VisionXS-F-DVI-I · 116...

  • Page 124: About This Manual

    © Guntermann & Drunck GmbH 2024. All rights reserved. Version 1.10 – 04/11/2024 Firmware: 1.4.100 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-F-DVI-I...

  • Page 125: Fcc Statement

     Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D VisionXS-F-DVI-I · ii...
  • Page 126 Table of contents Table of contents Safety instructions .................... 1 The VisionXS-F-DVI-I series ................5 Optional connection to a KVM matrix switch ............. 5 Package contents ....................6 Installation ....................... 7 Preparation ......................7 Installing the computer module ................8 Installing console modules ................
  • Page 127 Channel switching when using a DH computer module ......75 Configuration of channel auto-switching ............ 76 Displaying information of channel auto-switching ........77 Changing the exclusive mode aktionkey ............. 78 Changing the time span of the input lock ............ 79 G&D VisionXS-F-DVI-I · iv...
  • Page 128 Channel switching at the console module ............103 Pin assignment of the RS232 socket/interface ..........104 Status LEDs ....................105 Technical data ....................106 General features of the series ................106 Specific features of devices ................108 Features of transmission modules ..............116 v · G&D VisionXS-F-DVI-I...

  • Page 129: Safety Instructions

    When installing the devices, ensure that the devices’ mains plugs remain accessible at all time. Do not cover the ventilation openings For device variants with ventilation openings, it must always be ensured that the ventilation openings are not covered. 1 · G&D VisionXS-F-DVI-I...
  • Page 130 Failure to observe this precautionary measure can result in injuries and damage to the device. Operate the device exclusively in the intended field of application The devices are designed for indoor use. Avoid extreme cold, heat or humidity. G&D VisionXS-F-DVI-I · 2...
  • Page 131 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. 3 · G&D VisionXS-F-DVI-I...
  • Page 132 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. G&D VisionXS-F-DVI-I · 4...

  • Page 133: The Visionxs-F-Dvi-I Series

    The above-mentioned variants are compatible with the following matrix switches:  Con trolCenter-Compact-Serie: Version 1.6.0 or later  Con trolCenter-Di g ital-Serie: Version 2.5.0 or later 5 · G&D VisionXS-F-DVI-I...

  • Page 134: Package Contents

     1 × »Correct power supply« flyer Additional package contents of expanded variants The package contents of expanded variants of console modules of the VisionXS-F-DV I- series additionally contain the cables listed below. DT VARIANTS 1 × power cable (PowerCable-2 Standard) G&D VisionXS-F-DVI-I · 6...

  • Page 135: Installation

    NOTE: Please mind the maximum cable length of two meters between the console module and the devices of the user console. 4. Take the supplied cables and have them ready for the installation of the devices. 7 · G&D VisionXS-F-DVI-I...

  • Page 136: Installing The Computer Module

    Connect the other end of the cable to the local network. Connecting the computers´s keyboard and mouse signals USB CPU : Use the USB-AM/BM-2 cable to connect one of the computer’s USB inter- faces to this interface. G&D VisionXS-F-DVI-I · 8...
  • Page 137 Line In: Use an Audio-M/M-2 audio connection cable to connect the omputer’s Line- Out interface to this interface Se rial: Use the RS232-M/F-2 cable to connect one of the computer’s 9-pin serial inter- faces to this interface. 9 · G&D VisionXS-F-DVI-I...
  • Page 138 Use the Transmi s sion 2 interface to establish a connection with a second counter- part. IMPORTANT: With variants, the Transm. Redundancy feature is available, as Transmission 2 interface is reserved for USB 2.0 transmission. G&D VisionXS-F-DVI-I · 10...
  • Page 139 Insert the LC plug of a fibre optic cable, which is available as accessory, into this interface. Connect the other end to the Transmission|Tx interface of the console module. IMPORTANT: VisionXS- variants are compatible with Vision- Fiber variants. 11 · G&D VisionXS-F-DVI-I...

  • Page 140: Establishing The Power Supply

    Our support will gladly assist you in ensuring that your device is supplied with power correctly. If the device is not supplied with adequate power, it may not operate as expected and its function may be permanently impaired! G&D VisionXS-F-DVI-I · 12...

  • Page 141: Service Interface

    The driver is provided as download on the website www.gdsys.com/en under More from G&D > Tools & drivers 1. Start any terminal emulator (e.g. HyperTerminal or PuTTY). 13 · G&D VisionXS-F-DVI-I...
  • Page 142 4. In the service menu, you have the following options:  Quit  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. G&D VisionXS-F-DVI-I · 14...

  • Page 143: Installing Console Modules

    Network: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. 15 · G&D VisionXS-F-DVI-I...
  • Page 144 USB 2.0 transfer. Only the middle interface (G) is available for generic mode. IMPORTANT: If the generic USB mode is active, the OSD cannot be operated by a keyboard connected to the USB Devices sockets. G&D VisionXS-F-DVI-I · 16...

  • Page 145: Connecting The Console Monitor

    DVI/ V G A Out: Connect the console monitor. Connecting audio and RS232 interfaces (depending on model) Line Ou t: Connect the speakers or another audio output device. Se rial: Connect the serial end device to this interface. 17 · G&D VisionXS-F-DVI-I...
  • Page 146 Use the Transmi s sion 2 interface to establish a connection with a second counter- part. IMPORTANT: With variants, the Transm. Redundancy feature is available, as Transmission 2 interface is reserved for USB 2.0 transmission. G&D VisionXS-F-DVI-I · 18...
  • Page 147 Transmission 2| Rx: Insert the LC plug of a fibre optic cable connected to the Transmis- sion|Tx interface of the computer module. IMPORTANT: Fiber VisionXS- variants are compatible with Vision- variants. 19 · G&D VisionXS-F-DVI-I...
  • Page 148 Our support will gladly assist you in ensuring that your device is supplied with power correctly. If the device is not supplied with adequate power, it may not operate as expected and its function may be permanently impaired! G&D VisionXS-F-DVI-I · 20...
  • Page 149 The driver is provided as download on the website www.gdsys.com/en under More from G&D > Tools & drivers 1. Start any terminal emulator (e.g. HyperTerminal or PuTTY). 21 · G&D VisionXS-F-DVI-I...
  • Page 150 4. In the service menu, you have the following options:  Quit  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. G&D VisionXS-F-DVI-I · 22...

  • Page 151: Start-Up

    Vi s ionXS-F-DV I-I series. The Transm. Redundancy options contain both, a corresponding SFP transceiver and the Transm. Redundan cy feature. Use the Transmi s sion 2 interface to establish a connection with a second counter- part. 23 · G&D VisionXS-F-DVI-I...

  • Page 152: User Login At The Console Module

    (see Showing terms of use on page 29). IMPORTANT: The 2-Factor Auth Code (TOTP) field only appears if 2-factor authenti- cation is enabled. For detailed information, please refer to the separate manual of the web application. G&D VisionXS-F-DVI-I · 24...

  • Page 153: Configuring The Password Complexity

    Pass word Com plexity line and press Enter Min. capital letters Enter 4. Select the line and press 5. Enter the desired minimum number of capital letters within a password (Default: 0) 6. Press to save your settings. 25 · G&D VisionXS-F-DVI-I...
  • Page 154 Pass word Com plexity line and press Enter 4. Select the Min. special characters line and press Enter 5. Enter the desired minimum number of special characters within a password (Default: 0) 6. Press to save your settings. G&D VisionXS-F-DVI-I · 26...

  • Page 155: Configuring The Login Options

    Max. failed attempts line and press Enter 5. Enter the desired maximum number of failed attempts when entering the pass- word (Default: 0 = off/unlimited number of failed attempts, max. 1,000) 6. Press to save your settings. 27 · G&D VisionXS-F-DVI-I...
  • Page 156 5. Enter the desired locking time in minutes for which a user is locked after exceed- ing the maximum number of failed password entry attempts (Default: 1 (if max. failed attempts > 0), max. 1,440 minutes) 6. Press to save your settings. G&D VisionXS-F-DVI-I · 28...

  • Page 157: Showing Terms Of Use

    9. Select the Long text... entry and press Enter 10.Now enter the desired terms of use. This field is limited to 1,500 characters. 11.Press to save the text. 12.Press and then to save your settings. 29 · G&D VisionXS-F-DVI-I...

  • Page 158: Concurrent Operation Of The Kvm Extender

    As an alternative to operate the computer concurrently via consoles, the exclusive operation (see page 31) can be activated. Related topics:  Changing the time span of the input lock on page 79  Changing the video mode of consoles on page 81 G&D VisionXS-F-DVI-I · 30...

  • Page 159: Operating The Kvm Extender Exclusively

    Related topics:  Right for exclusive access to the console on page 80  Changing the video mode of consoles on page 81  Changing the exclusive mode aktionkey on page 78 31 · G&D VisionXS-F-DVI-I...

  • Page 160: User Logout At The Console Module

    Operation menu. E - User logout Enter 3. Press or select the entry and press ADVICE: After the on-screen display has been called up, you can use the User logout function by pressing Ctrl G&D VisionXS-F-DVI-I · 32...

  • Page 161: Initial Configuration Of The Network Settings

    (default: Ctrl ) to open and configure the remote OSD of the computer module. During the starting process of the console module the settings of both hotkeys are shown (see Starting process on page 23). 33 · G&D VisionXS-F-DVI-I...

  • Page 162: Configuring The Network Interface

    Enter the IP address of the interface. The operational mode DHCP does not allow making entries. Netmask: Enter the netmask of the network. The operational mode DHCP does not allow making entries. 5. Press to save your settings. G&D VisionXS-F-DVI-I · 34...

  • Page 163: Configuring Global Network Settings

    Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DN S 1: Enter the IP address of the DNS server. DN S 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 35 · G&D VisionXS-F-DVI-I...

  • Page 164: Checking The Availability Of A Host In The Network (Ping)

    Min. RTT: minimum round-trip-time Avg. RTT: average round-trip-time Max. RTT: maximum round-trip-time NOTE: A message informs the user if the host name cannot be resolved into an IP address. 6. Press to leave the menu. G&D VisionXS-F-DVI-I · 36...

  • Page 165: Reading Out The Status Of The Network Interface

    (remote OSD) and press Enter 3. Select the row Link status and press Enter 4. The paragraph Interface A includes the following values: Link detected: Connection network established disconnected ( 5. Click on to leave the menu. 37 · G&D VisionXS-F-DVI-I...

  • Page 166: On-Screen Display

    OSD of the computer module and the (default: to open and configure the local OSD of the console module. During the starting process of the console module, the settings of both hotkeys are shown (see Starting process on page 23). G&D VisionXS-F-DVI-I · 38...

  • Page 167: Showing The Remote Osd

     Menu items without submenus: The current setting is shown behind the menü item and can be changed directly.  The footer shows the most important keys to operate the cur- Footer rently displayed menu and further information if available. 39 · G&D VisionXS-F-DVI-I...

  • Page 168: Operating The Osd Via Keyboard Or Mouse

    The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. G&D VisionXS-F-DVI-I · 40...

  • Page 169: Mouse Operation

    Right mouse key: The currently displayed menu is closed after your settings are saved. Afterwards, the toplevel menu is shown. A message informs you if you changed your entries but forgot to save them. 41 · G&D VisionXS-F-DVI-I...

  • Page 170: Osd Functions

    Al p h+: The names of the list entries are sorted alphabetically in ascending order. Al p h-: The names of the list entries are sorted alphabetically in descending order. G&D VisionXS-F-DVI-I · 42...

  • Page 171: Overview Of The Menus Of The Remote Osd

    System setup page 25 Login options page 27 Terms Of Use Config page 29 Ho tkeys page 72 Multiuser input lock page 79 Activation page 82 Active at startup page 83 Se t system defaults page 96 43 · G&D VisionXS-F-DVI-I...
  • Page 172 Target USB acces s rights page 65 Network setup Interfaces page 34 Link status page 37 Ping host page 36 Rese t netfilter configuration page 97 Hardware, Firmware, Ho tkey and Information page 46 Feature information G&D VisionXS-F-DVI-I · 44...

  • Page 173: Personal Profile Menu

    After you called the OSD, press to open the Operation menu. The following functions can be carried out directly by the user: Function Description E – User logout page 32 T – Temporary login page 32 45 · G&D VisionXS-F-DVI-I...

  • Page 174: Information Menu

    MAC addresses of the network ports. Firmware informatio n This menu displays the firmware of the console module, and the accessing computer module. Hotkey information This menu displays the active hotkeys. Feature information This menu displays the activated features. G&D VisionXS-F-DVI-I · 46...

  • Page 175: Overview Of The Menus Of The Local Osd

    Hardware, Firmware, Ho tkey and Information page 46 Feature information Activating a premium function NOTE: The premium functions can be activated in the Config Panel web application. The necessary steps are described in the manual of the web application. 47 · G&D VisionXS-F-DVI-I...

  • Page 176: Web Application Config Panel

    How to change the language of the web application: 1. Click the language identifier of the current language in the upper right corner. 2. Switch the language to be used by clicking on the desired language. G&D VisionXS-F-DVI-I · 48...

  • Page 177: Closing The Web Application

    Logout function after finishing your work with the web application. How to close the web application: 1. Click on the user icon at the top right. 2. Click on Logout to exit the active session. 49 · G&D VisionXS-F-DVI-I...

  • Page 178: Users And Groups

    Target acce ss view full full right The settings of the Target config and Change own password rights result from the rights assigned to the user groups. The Target access right is given directly in the user account. G&D VisionXS-F-DVI-I · 50...

  • Page 179: Efficient User Group Administration

    In addition to the »Office« group, also assign the respective user accounts to this group. In both cases, the user is provided with the effective right for Config target. ADVICE: The user profile lets you provide extended rights to a group member. 51 · G&D VisionXS-F-DVI-I...

  • Page 180: Administrating User Accounts

    The recently created user account can neither configure nor access the computer modules. Before the account can be used, it has to be added to an existing user group or pro- vided with individual rights (see page 51). G&D VisionXS-F-DVI-I · 52...

  • Page 181: Renaming A User Account

    Enter 3. Select the user account you want to rename and press 4. Select the Name entry and press Enter 5. Enter the new name and press Enter 6. Press to save your settings. 53 · G&D VisionXS-F-DVI-I...

  • Page 182: Changing The Password Of A User Account

    The 2-Factor Auth Code (TOTP) field only appears if 2-factor-authenti- cation is enabled. For detailed information, please refer to the separate manual of the web application. New: Enter your new password. Repeat: Repeat your new password. 6. Press to save your settings. G&D VisionXS-F-DVI-I · 54...

  • Page 183: Changing The User Account Rights

    Access rights to a computer module page 64 Target config Configuration of computer modules page 64 Target USB acce ss Access USB devices for all modules page 65 rights WebIf login Login to the Config Panel web application page 63 55 · G&D VisionXS-F-DVI-I...

  • Page 184: Changing A User Account's Membership

    User groups to which the user account is assigned to are marked with an arrow (). 7. Repeat steps 5 and 6 to edit the group membership for further accounts. 8. Press to save your settings. G&D VisionXS-F-DVI-I · 56...

  • Page 185: Enabling Or Disabling A User Account

    (default) hotkey to open the OSD. 2. Select the User setup entry and press Enter 3. Select the user account you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. 57 · G&D VisionXS-F-DVI-I...

  • Page 186: Administrating User Groups

    Enter the name of the user group. 4. Press to save your inputs and create an user account. IMPORTANT: The recently created user group can neither configure nor access the computer modules (see Efficient user group administration on page 51). G&D VisionXS-F-DVI-I · 58...

  • Page 187: Renaming A User Group

    Access rights to a computer module page 64 Target config Configuration of computer modules page 64 Target USB acce ss Access USB devices for all modules page 65 rights WebIf login Login to the Config Panel web application page 63 59 · G&D VisionXS-F-DVI-I...

  • Page 188: Administrating User Group Members

    NOTE: User accounts that are assigned to the user group are marked with an arrow (). 7. Repeat steps 5 and 6 to change the group membership for further accounts. 8. Press to save your settings. G&D VisionXS-F-DVI-I · 60...

  • Page 189: (De)Activating A User Group

    (default) hotkey to open the OSD. 2. Select the User group setup entry and press Enter 3. Select the user group you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. 61 · G&D VisionXS-F-DVI-I...

  • Page 190: System Rights

    4. Select the Superuser right entry and press F8 to select one of the following options: yes: full access to the KVM system access authorisation according to user and group rights 5. Press to save your settings. G&D VisionXS-F-DVI-I · 62...

  • Page 191: Changing Settings In The "Personal Profile" Menu

    5. Select the WebIf login entry and press F8 to select one of the following options: yes: Allow access to web application Deny access to web application 6. Press to save your settings. 63 · G&D VisionXS-F-DVI-I...

  • Page 192: Rights To Change Your Own Password

    Full access to the computer connected to the computer module allowed Access to the computer connected to the computer module denied view: Screen contents of the computer connected to the computer module can be viewed 7. Press to save your settings. G&D VisionXS-F-DVI-I · 64...

  • Page 193: Access Rights To Usb Devices

    5. Select the computer module for which you want to change the access rights. 6. Press F8 to select one of the following options: yes: Access to USB devices allowed Access to USB devices denied 7. Press to save your settings. 65 · G&D VisionXS-F-DVI-I...

  • Page 194: Configuration

    Active console after starting an extender none Adjusting the operating mode of the RS232 interface RS232 Selecting the EDID mode of the KVM extender automatic Reducing the colour depth of the image data to be transmitted 24 bit Freeze mode deactivated G&D VisionXS-F-DVI-I · 66...
  • Page 195 Changing the position of the information dispaly left upper corner Changing the position of the OSD centre The basic operation of the OSD is described on page 38. NOTE: The separate manual provides more information about the operation of the web application. 67 · G&D VisionXS-F-DVI-I...

  • Page 196: Configuration Settings

    (default) to open the OSD. 2. Select the row Console setup and press Enter 3. Under Console type , select one of the following options: OpenAccess  OpenAccess mode (default) Standard  Standard mode 4. Press to save your settings. G&D VisionXS-F-DVI-I · 68...

  • Page 197: Renaming A Console Module

    (default) to open the OSD. 2. Select the Target se tup entry and press Enter Name Enter 3. Select the entry and press 4. Enter the new name and press Enter 5. Press to save your settings. 69 · G&D VisionXS-F-DVI-I...

  • Page 198: Changing Your Password

    Current field for users with activated superuser rights. The 2-Factor Auth Code (TOTP) field only appears if 2-factor-authentication is enabled. For detailed information, please refer to the separate manual of the web application. 5. Press to save your settings. G&D VisionXS-F-DVI-I · 70...

  • Page 199: Selecting The Language

    2. Press to open the Personal Profile menu. 3. Under Language press to choose between the following options: from system Use the system language [Selection]  Use the selected language 4. Press to save your settings. 71 · G&D VisionXS-F-DVI-I...

  • Page 200: Changing Hotkeys

     Ctrl key (default for remote hotkey) Al t  Alt key (default for local hotkey) Al t Gr  Alt Gr key  Windows key Shift  Shift key 5. Press to save your settings. G&D VisionXS-F-DVI-I · 72...

  • Page 201: Changing The Osd Key

     Pause key Insert  Insert key Delete  Delete key Home  Home key  End key PgUp  Page Up key PgDn  Pace Down key Space  Space key 5. Press to save your settings. 73 · G&D VisionXS-F-DVI-I...

  • Page 202: Opening The Osd Via Double Keypress

     OSD is opened by pressing the Windows key twice Shift  OSD is opened by pressing the Shift key twice Print  OSD is opened by pressing the Print key twice 5. Press to save your settings. G&D VisionXS-F-DVI-I · 74...

  • Page 203: Channel Switching When Using A Dh Computer Module

    4. Under Select stream select one of the following options:  Cursor left, right Cursor left key and Cursor right key (Standard)  Num+, Num- Num+-key and Num- key 5. Press to save your settings. 75 · G&D VisionXS-F-DVI-I...

  • Page 204: Configuration Of Channel Auto-Switching

     If a connection is terminated, the device auto-switches to the other channel regardless of the connection status of the other channel. 4. Press to save your settings. G&D VisionXS-F-DVI-I · 76...

  • Page 205: Displaying Information Of Channel Auto-Switching

    Alternatively, you can enter if you do not want any information to be displayed, or perm (default) if the information should be displayed permanently or until the OSD is used again. 5. Press to save your settings. 77 · G&D VisionXS-F-DVI-I...

  • Page 206: Changing The Exclusive Mode Aktionkey

     Pause key Insert  Insert key Delete  Delete key Home  Home key  End key PgUp  Page Up key PgDn  Page Down key Space  Space key 5. Press to save your settings. G&D VisionXS-F-DVI-I · 78...

  • Page 207: Changing The Time Span Of The Input Lock

    Enter 3. Under Mu ltiuser input lock enter the desired timespan of the input lock (1 to 90 seconds). to save your settings. 4. Press Related topic:  Operating the KVM extender exclusively on page 31 79 · G&D VisionXS-F-DVI-I...

  • Page 208: Right For Exclusive Access To The Console

     right for exclusive access is granted (default)  right for exclusive access is denied 4. Press to save your settings. Related topics:  Operating the KVM extender exclusively on page 31  Changing the video mode of consoles on page 81 G&D VisionXS-F-DVI-I · 80...

  • Page 209: Changing The Video Mode Of Consoles

    After the time period of the input lock has elapsed, the screen is automatically switched on again. 4. Press to save your settings. Related topics:  Changing the time span of the input lock on page 79  Right for exclusive access to the console on page 80 81 · G&D VisionXS-F-DVI-I...

  • Page 210: Activating A Console After The Permanent Switch-Off Of The Image Display

     mouse only 4. Press to save your settings. Related topics:  Changing the time span of the input lock on page 79  Right for exclusive access to the console on page 80 G&D VisionXS-F-DVI-I · 82...

  • Page 211: Active Console After Starting An Extender

    Transmission 2 is activated 4. Press to save your settings. Related topics:  Changing the time span of the input lock on page 79  Right for exclusive access to the console on page 80 83 · G&D VisionXS-F-DVI-I...

  • Page 212: Adjusting The Operating Mode Of The Rs232 Interface

    (default). RS422  The data stream of an RS422 device is transmitted from the computer module to the console module via separately available G&D RS232-422 adapters 4. Press to save your settings. G&D VisionXS-F-DVI-I · 84...

  • Page 213: Selecting The Edid Mode Of The Kvm Extender

    4. If the option has been selected, select the row and press Use the arrow keys to select the profile you want the activate and press Save your selection by pressing 5. Press to save your settings. 85 · G&D VisionXS-F-DVI-I...

  • Page 214: Reducing The Colour Depth Of The Image Data To Be Transmitted

    24 Bit:  transmits the image data with a maximum colour depth of 24 bits (default) 18 Bit:  reduces the colour depth of image data to 18 bits 4. Press to save your settings. G&D VisionXS-F-DVI-I · 86...

  • Page 215: Freeze Mode

    Freeze visualization frame  shows a coloured frame when disconnected  shows Frozen and the time passed since disconnection frame+OSD  shows a coloured frame ( frame ) and Frozen ( 5. Press to save your settings. 87 · G&D VisionXS-F-DVI-I...

  • Page 216: Enabling Or Disabling Ddc/Ci Support

    CPU > moni t or  The transmission of DDC/CI signals is carried out exclusively from the CPU to the monitor. bidirectional  The transmission of DDC/CI signals is carried out bidirectionally. 4. Press to save your settings. G&D VisionXS-F-DVI-I · 88...

  • Page 217: (De)Activating An Usb Keyboard Or The "Generic Usb" Mode

     Wacom IntuosPro L Wacom Cintiq Pro 24 Pen  Wacom CP24 Pen Wacom Cintiq Pro 27  Wacom CP27 Pen/Touch Wacom Cintiq Pro 32 Pen  Wacom CP32 Pen Wacom Cintiq Pro 32 Touch  Wacom CP32 Touch 89 · G&D VisionXS-F-DVI-I...
  • Page 218 (default) to open the OSD. 2. Select the row Target setup and press Enter 3. Select the row USB HI D mode and press key to select an option (see above). 4. Press to save your settings. G&D VisionXS-F-DVI-I · 90...

  • Page 219: Prioritizing A Usb Device For A Reboot

    The prioritization remains even if the USB device is disconnected from the console module (then appears in red on the OSD) and is subsequently recon- nected (then reappears in green on the OSD and marked with a triangle ()). 91 · G&D VisionXS-F-DVI-I...

  • Page 220: Changing The Scancode Set Of Ps/2 Keyboards

     activates scancode set 2 for PS/2 keyboard inputs  activates scancode set 3 for PS/2 keyboard inputs 4. Press to save your settings. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. G&D VisionXS-F-DVI-I · 92...

  • Page 221: Reinitialising Usb Input Devices

    If communication to one USB device is interrupted, all devices are reinitialised.  The status of the USB devices is monitored. If communication to a USB device is interrupted, the device is reinitialised. 4. Press to save your settings. 93 · G&D VisionXS-F-DVI-I...

  • Page 222: Adjusting The Waiting Period Of The Screensaver

    2. Select the row Console setup and press Enter 3. Under Screensaver (min) enter a waiting period (1 to 999 minutes) for the screensaver. Entering the value 0 disables the screensaver. 4. Press to save your settings. G&D VisionXS-F-DVI-I · 94...

  • Page 223: Selecting A Keyboard Layout For Inputs Via Osd

     german  english US  english UK  french  spanish  lat. americ. portugu ese   swedish  swiss-french  danish 4. Press to save your settings. 95 · G&D VisionXS-F-DVI-I...

  • Page 224: Resetting The Default Settings

    2. Select the row System se tup (remote OSD) or Console utility (local OSD) and press Enter 3. Select the row Set system defaults and press Enter 4. Confirm the security prompt or cancel the process. G&D VisionXS-F-DVI-I · 96...

  • Page 225: Resetting The Netfilter Rules

    ) if you want to reset the local settings of the console module. 2. Select the row Network and press Enter 3. Select the row Reset netfilter configuration and press Enter 4. Confirm the security prompt or cancel the process. 97 · G&D VisionXS-F-DVI-I...

  • Page 226: Changing The Colour Of The Information Display

    How to change the setting of the information display: 1. Press Ctrl+ Num (default) to open the OSD. 2. Press to open the Personal Profile menu. 3. Under Display color press to select the desired colour. 4. Press to save your settings. G&D VisionXS-F-DVI-I · 98...

  • Page 227: Information Display

     high transparency of the screen content average  average transparency of the screen content (default)  low transparency of the screen content  screen content is covered 4. Press to save your settings. 99 · G&D VisionXS-F-DVI-I...

  • Page 228: Automatic Closing Of The Osd After Inactivity

    F2: Save 4. Use the arrow keys or the mouse to move the menu to the desired position or press Ctrl+D to reset the default position.. 5. Press to save your settings or to cancel the process. G&D VisionXS-F-DVI-I · 100...

  • Page 229: Changing The Position Of The Osd

    4. Use the arrow keys or the mouse to move the OSD to the desired position or press Ctrl+D to reset the default position. 5. Press to save your settings or to cancel the process. 101 · G&D VisionXS-F-DVI-I...

  • Page 230: Further Information

    The monitor’s DDC information is usually transmitted one-to-one to the computer. Should the KVM extender determine that the display cannot be read without errors or that the entries are invalid, the information is completed or corrected (if possible). G&D VisionXS-F-DVI-I · 102...

  • Page 231: Channel Switching At The Console Module

    (channel 2) are preset. NOTE: Open the local OSD of the user module with the key combination Alt+ Num (default). In the local OSD, for example, you can change the hotkey modifier and the select key. 103 · G&D VisionXS-F-DVI-I...

  • Page 232: Pin Assignment Of The Rs232 Socket/Interface

    RxD (Receive Data) Input Output TxD (Transmit Data) Output Input not occupied GND (Ground) Ground Ground not occupied RTS (Request to Send) Output Input CTS (Clear to Send) Input Output Power Power G&D VisionXS-F-DVI-I · 104...

  • Page 233: Status Leds

    The KVM extender is supplied with voltage and the device software has been started successfully. yellow The KVM extender is supplied with voltage. blue On as soon as the LED has been activated via web application. The KVM extender is not supplied with voltage. 105 · G&D VisionXS-F-DVI-I...

  • Page 234: Technical Data

     Variants [AR] Transmission rate: max. 115.200 bit/s Supported signals: RxD, TxD, GND, RTS, CTS, 5V Generic USB Specification: USB 2.0 USB classes: Human Interface Device (HID) Mass Storage (MSC / UMS) SmartCard Transmission rate: max. 25 Mbit/s G&D VisionXS-F-DVI-I · 106...

  • Page 235: Operating Environment

    DeviceCarrier Air humidity: 20 % to 80 %, non-condensing Storage environment Temperature: -20 °C to +60 °C Air humidity: 15 % to 85 %, non-condensing Conformity CE, UKCA, FCC class B, TAA, EAC, RoHS, WEEE, REACH 107 · G&D VisionXS-F-DVI-I...

  • Page 236: Specific Features Of Devices

    × LC duplex socket (2.5 Gbit/s) Current consumption Main power supply: 12 VDC/1.0 A Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP-Schutzklasse: IP20 Weight: approx. 0.7 kg G&D VisionXS-F-DVI-I · 108...
  • Page 237 SFP transceiver Current consumption Main power supply: 12 VDC/1.0 A Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg 109 · G&D VisionXS-F-DVI-I...
  • Page 238 SFP transceiver Current consumption Main power supply: 12 VDC/1.0 A Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg G&D VisionXS-F-DVI-I · 110...
  • Page 239 Main power supply: 12 VDC/1.0 A Redundant power suppply: 100-240 VAC/60-50Hz/0.3-0.2 A Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.3 kg 111 · G&D VisionXS-F-DVI-I...
  • Page 240 Main power supply: 12 VDC/1.8 A Redundant power supply: 100-240 VAC/60-50Hz/0.5-0.3 A Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.2 kg G&D VisionXS-F-DVI-I · 112...
  • Page 241 Main power supply: 12 VDC/1.8 A Redundant power supply: 100-240 VAC/60-50Hz/0.5-0.3 A Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.2 kg 113 · G&D VisionXS-F-DVI-I...
  • Page 242 SFP transceiver Current consumption Main power supply: 12 VDC/1.8 A Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg G&D VisionXS-F-DVI-I · 114...
  • Page 243 Main power supply: 12 VDC/1.8 A Redundant power supply: 100-240 VAC/60-50Hz/0.5-0.3 A Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.3 kg 115 · G&D VisionXS-F-DVI-I...

  • Page 244: Features Of Transmission Modules

    Interface type: LC duplex Cable length (max.) Singlemode 9/125μm, 5 kilometres Class OS1: SINGLEMODE(S+) TRANSMISSION MODULE Data transmission Type: fibre optics (2 glass fibres) Interface type: LC duplex Cable length (max.) Singlemode 9/125μm, 10 kilometres Class OS1: G&D VisionXS-F-DVI-I · 116...
