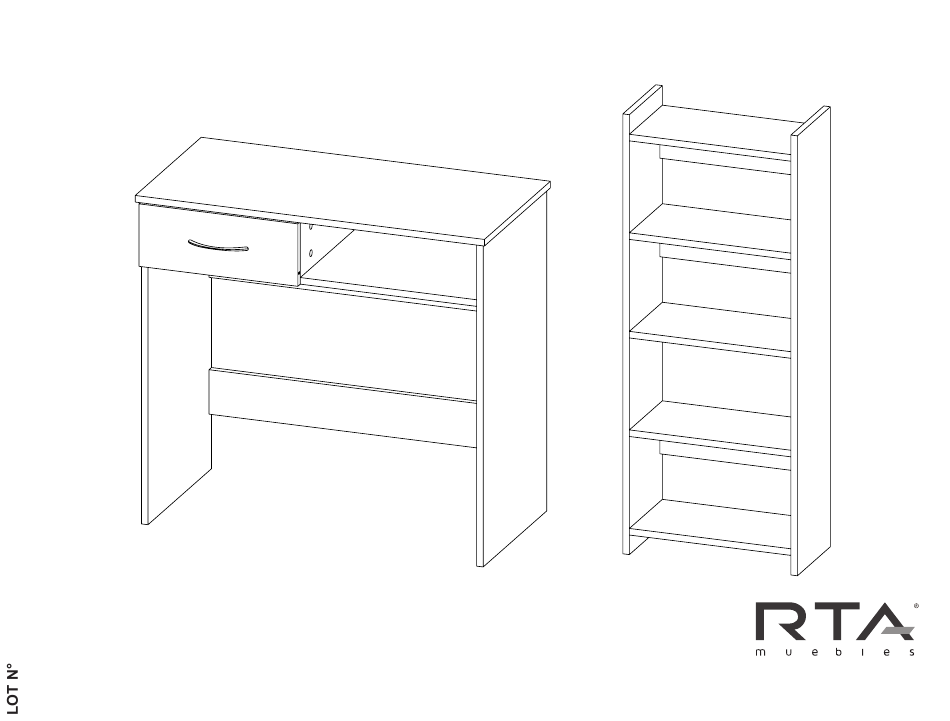

- Page 1 INSTRUCCIONES DE ARMADO / ASSEMBLY INSTRUCTIONS COMBO OFFICE 11 / OFFICE 11 COMBO Tel: (602) 695 9581 / 695 91 81 | EXT 118 La Nueva Estancia, Yumbo - Valle del Cauca - Colombia www.rta.com.co...
-
Page 2: Basic Hardware
Basic Hardware Herrajes Básicos / ¡ATENCIÓN! / ATTENTION! En las próximas páginas está el contenido de las piezas y herrajes del Aplica estas instrucciones cada vez que vayas a utilizar uno de estos herrajes mueble. Asegúrate de que la cantidad de herrajes y piezas que hay en la durante el armado. - Page 3 Herrajes / Hardware Cargas Máximas / Max Suggested Loads 20kg Tarugo / Perno Minifix / Caja Minifix / Tapa Minifix / 44 L Wood dowel Spreading Bolt Minifix Cam Cover Caps 10kg Manija Puntillas / Deslizador Chazo + Tornillo/ (Incluye Tornillos) Nail Puntilla / Wall anchor...
-
Page 4: Assembly Parts
Assembly Parts Piezas de Armado / A - x1 B - x1 C - x1 D - x1 E - x1 F - x1 G - x1 H - x1 I - x1 J - x1 K - x1 L - x1 M - x1 N - x3 O- x2... - Page 5 Voltear Rotate...
- Page 6 F r e n t e / F r o n t...
- Page 7 RIEL SENCILLO EN LATERAL MUEBLE Drawer slide on the furniture Instalación de los rieles (aplica para los pasos 7 y 9) Drawer slide installation (applies to steps 7 and 9) La rueda debe ir hacia la parte del frente de la pieza y hacia abajo, así: The wheel should go towards the front of the piece and down, like this: Instalación riel...
- Page 8 1"...
- Page 9 2" 1 1/8" Deslice el cajón dentro del mueble / Slide the drawer inside the cabinet...
- Page 11 Fija el mueble a la pared Fix your cabinet to the wall Debes perforar los fondos guiandote de las perforaciones de las estructuras con una broca 3/16". / You must drill the bottoms guided by the holes in the structures wiht a 3/16" drill bit. En la pared, mide y marca los puntos que te indicamos abajo.
- Page 12 Tapas minifix/ Cover caps Para más información escanea AQUÍ/Scan for more info Después de ajustar todas las Al terminar de armar, cajas minifix y los tornillos, desprenda las letras cúbralas con las tapas adhesivas. adhesivas. After you finish the adjustment After you finish of the cams and screws, assembling the cabinet,...
