W7904/E00005

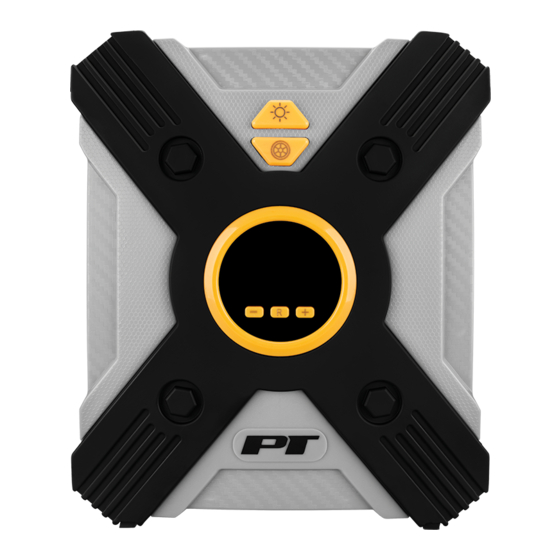

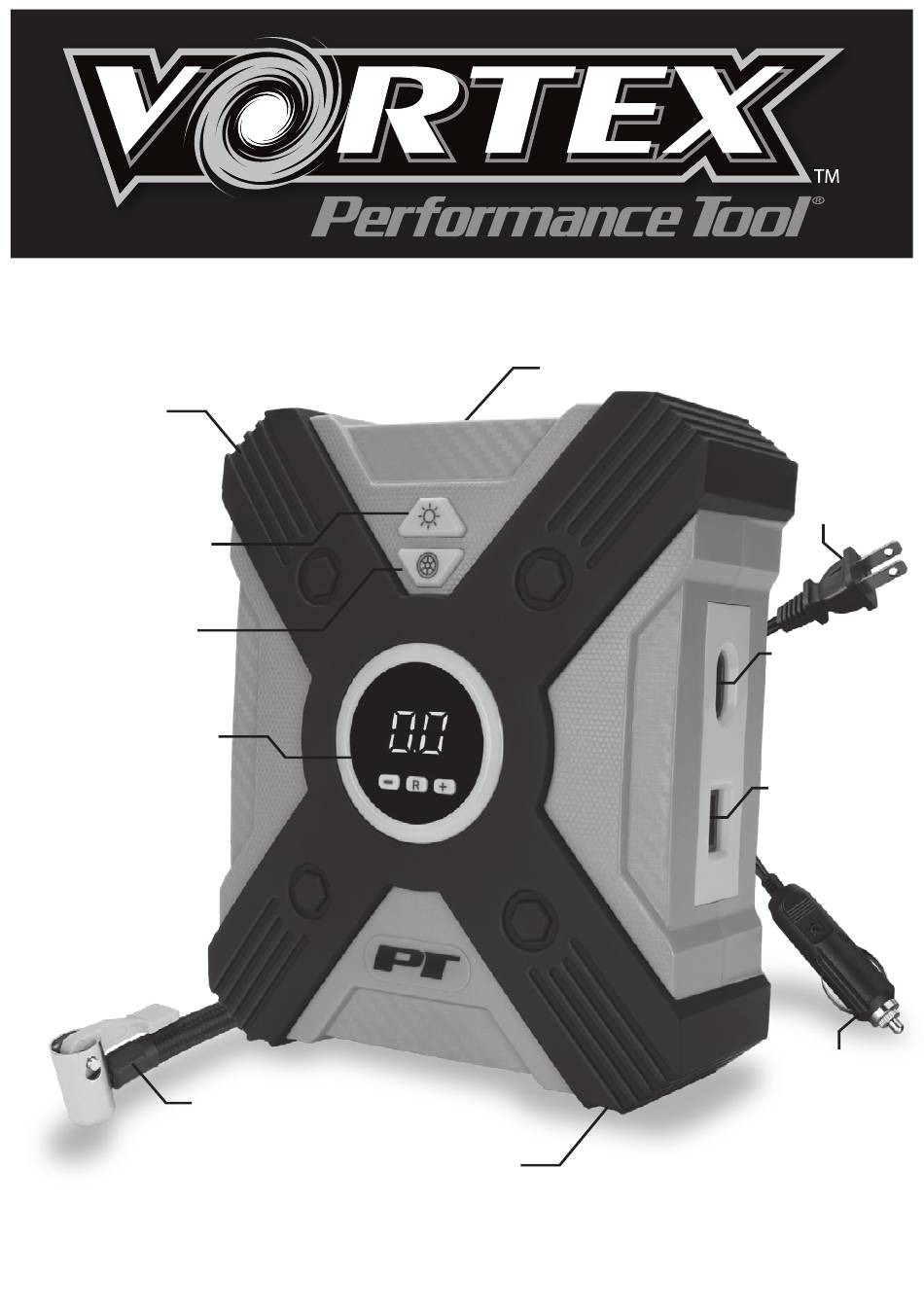

AC/DC DIGITAL TIRE INFLATOR
RUBBERIZED
COATING
LED LIGHT
ON/OFF BUTTON
TIRE INFLATOR
ON/OFF BUTTON
0-100 PSI DIGITAL
PRESSURE GAUGE
 WARNING: READ AND UNDERSTAND ALL INSTRUCTIONS BEFORE USE. FAILURE TO
FOLLOW INSTRUCTIONS CAN RESULT IN PERSONAL INJURY AND/OR PROPERTY
DAMAGE. SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
24 IN. HOSE
& METAL CHUCK
3 LED LIGHT
RUBBER
FEET
120V AC
- 3 FT.
POWER
CORD
AC POWER
RECEPTACLE
DC POWER
RECEPTACLE
12V DC
- 10 FT.
POWER
CORD
