Summary of Contents for Navitel XR2650 PRO
-
Page 2: Device Layout

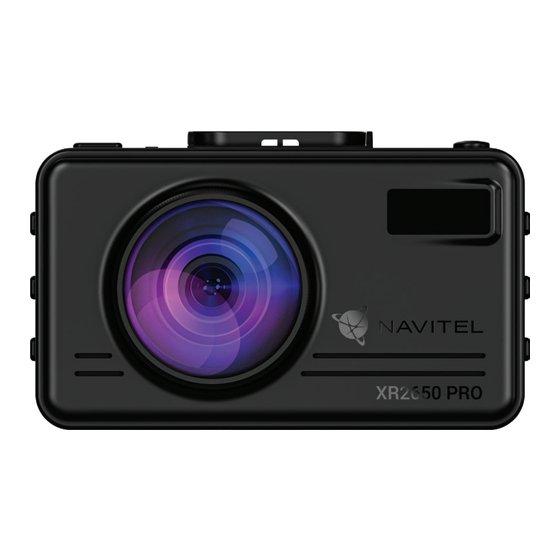

Dear Customer! Thank you for purchasing this NAVITEL® product. NAVITEL XR2650 PRO − is a multifunctional DVR with GPS informer and radar detector. Please read the manual carefully before using the device and keep it for future reference. Device layout 1. -
Page 3: Specifications
NAVITEL XR2650 PRO Specifications Processor MSTAR MSC8339 CAM-IN Micro-USB Display 3,0”, IPS, 360×640 Supercapacitor 5.0 F Power connector type Coaxial power connector Camera SONY 307 (STARVIS) Power 12 V, 2 А Video resolution Full HD Wi-Fi Supported Recording format GPS-alert... -
Page 4: Installation
• Strictly follow the laws and regulatory acts of the region where the device is used. This device can not be used for illegal purposes. • Do not disassemble or repair device by yourself. In case of device failure, contact the service center. NAVITEL s.r.o. hereby declares that the device NAVITEL XR2650 PRO is compatible with the European directive RED 2014/53/EU. - Page 5 NAVITEL XR2650 PRO Buttons Button Functions Click to turn on the device. Press and hold for 2 seconds to turn off the device. When the device is operating, press briefly to turn on/off the display. Press briefly to adjust brightness.
- Page 6 USER MANUAL In Video Recording mode, press briefly to decrease the volume level. ▼ Press briefly to move down in Menu and View mode In Record mode, press briefly to lock/unlock the file (the protected file cannot be deleted or overwritten). Lock In Record mode, press and hold to take a picture.
-
Page 7: Device Functions
NAVITEL XR2650 PRO Device functions Formatting a microSD card in the DVR is necessary for the correct operation of the device. Before using SD-card formatting a microSD card or in case of data error, please format the microSD card. For formatting the SD-card in Menu mode select Format SD-card and confirm it. - Page 8 USER MANUAL Digital Speed & Camera Info The Digital speed feature is used to display time and vehicle speed calculated with the help of GPS signal. Modes: • Speed – current speed is displayed constantly [B], • Speed + time – current speed [B] and time [C] are displayed. The Camera info feature notifies the driver about cameras and warnings along the way.
- Page 9 NAVITEL XR2650 PRO Parameters of the radar detector operating modes Mode Х Laser Signature radar* Highway Band - K City 1 On ≥3 On ≥2 Band – X Laser emission City 2 Signature* *Note. Signature mode is a radar detector technology that distinguishes speed meters from interferers and analyzes signal types.
-
Page 10: Руководство Пользователя
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Введение Уважаемый покупатель! Благодарим Вас за приобретение продукта компании NAVITEL®. NAVITEL XR2650 PRO − многофункциональный видеорегистратор с GPS-информером и радар-детектором. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования. Внешний вид 1. Дисплей 10. Кнопка Меню... - Page 11 NAVITEL XR2650 PRO | 11 Спецификация Процессор MSTAR MSC8339 CAM-IN Micro-USB Суперконденcатор 5.0 Ф Дисплей 3,0”, IPS, 360×640 Тип разъема питания Штекер Камера SONY 307 (STARVIS) Питание 12 В, 2 А Разрешение видео Full HD Wi-Fi Поддерживается GPS-оповещения Камеры/Опасности/Скорость Формат видео...
-
Page 12: Меры Предосторожности
12 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Установка 1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class U3 и выше) карту емкостью 8-64 Гб. • Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства. •... - Page 13 NAVITEL XR2650 PRO | 13 Кнопки Кнопка Функции Нажмите кратко, чтобы включить устройство. Нажмите и удерживайте 2 секунды для выключения устройства. При работе устройства нажмите кратко для включения/выключения дисплея. Нажмите кратко для регулировки яркости. Нажмите и удерживайте, чтобы выключить/включить микрофон.
- Page 14 14 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ В режиме Записи видео нажмите кратко для уменьшения громкости. ▼ Нажмите кратко для перемещения вниз в режиме Просмотра и в Меню. В режиме Записи видео (REC) нажмите кратко, чтобы заблокировать файл (защищенный файл не Защита может быть удален или перезаписан). В...
- Page 15 NAVITEL XR2650 PRO | 15 Функции Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, Форматирование карты памяти а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите...
- Page 16 16 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ При помощи данной функции на видеозапись можно добавить штамп с госномером транспортного Госномер средства. Когда встроенный G-сенсор реагирует на резкое изменение скорости движения, экстренное Датчик удара торможение, удар и т.п., видеорегистратор автоматически начинает снимать защищенное видео. (G-сенсор) Чувствительность...
- Page 17 NAVITEL XR2650 PRO | 17 Цифровой спидометр и Камеры Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени. Режимы: • Скорость – постоянно отображается текущая скорость [B], • Скорость и время – отображаются текущие скорость [B] и время [C].
- Page 18 18 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Параметры режимов работы радар-детектора Режим Х Laser Сигнатурный* Трасса Вкл Вкл Выкл Вкл Вкл Вкл Вкл Диапазон - K Город 1 Вкл ≥3 Вкл ≥2 Выкл Вкл Вкл Диапазон – X Лазерное излучение Город 2 Выкл Выкл...
- Page 19 Тел.: +420 225 852 852/+420 225 852 853. Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технолоджи Ко., Лтд]. Шэньчжэнь Роверстар Тэкнолоджи Ко., Лтд. Блок B1, промпарк Гаосиньцзянь, Фуюн, Баожань, г. Шэньчжэнь, Китай...
- Page 20 Кіріспе Құрметті сатып алушы! NAVITEL® компаниясының өнімін сатып алғаныңыз үшін алғыс білдіреміз. NAVITEL XR2650 PRO - GPS-информері мен радиолокациялық детекторы бар көп функциялы бейнетіркеуші. Құрылғыны қолданар алдында нұсқаулықты мұқият оқып шығыңыз және оны болашақта пайдалану үшін сақтаңыз. Сыртқы түрі 1. Дисплей...
- Page 21 NAVITEL XR2650 PRO | 21 Айрықшалама MicroSD-картасының көлемі 64 Гб дейін Процессор MSTAR MSC8339 CAM-IN Micro-USB Дисплей 3,0”, IPS, 360×640 Суперконденcатор 5.0 Ф Камера SONY 307 (STARVIS) Қуат жалғағышының түрі Штекер Бейне ажыратымдылығы Full HD Қуаттау 12 В, 2 А...
-
Page 22: Сақтық Шаралары
22 | ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Орнату 1. MicroSD картасын тиісті бейнетіркеушінің слотына салыңыз. 8-64 гигабайт жоғары жылдамдықты (Class U3 және одан жоғары) картаны пайдаланыңыз. • Құрылғыға және/немесе жад картасына зақым келтірмеу үшін құрылғы жұмыс істеп тұрған кезде оны салмаңыз немесе шығармаңыз. •... - Page 23 NAVITEL XR2650 PRO | 23 Түймелер Түйме Функциялар Құрылғыны қосу үшін қысқаша басыңыз. Құрылғыны өшіру үшін 2 секунд басып тұрыңыз. Құрылғы жұмыс істеп тұрған кезде дисплейді қосу/өшіру үшін қысқаша басыңыз. Жарықтықты реттеу үшін қысқаша басыңыз. Микрофонды өшіру/қосу үшін басып тұрыңыз.
- Page 24 24 | ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Бейне жазу режимінде дыбыс деңгейін төмендету үшін қысқаша басыңыз. ▼ Мәзірде және керу режимінде төмен жылжу үшін қысқаша басыңыз. Бейне жазу режимінде (REC) файлды бұғаттау үшін қысқаша басыңыз (қорғалған файлды жою Файлды қорғау немесе қайта жазу мүмкін емес). Бейне...
- Page 25 NAVITEL XR2650 PRO | 25 Функциялар Бейнетіркеушіде жад картасын пішімдеу құрылғының дұрыс жұмыс істеуі үшін өте қажет. Картаны Жад картасын пішімдеу жад картасын пайдалануды бастамас бұрын, сондай-ақ деректерді жазу және оқу қателері пішімдеу пайда болған кезде орындалуы керек. Пішімдеу үшін Мәзірден SD-картасын пішімдеу тармағын...
- Page 26 26 | ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Осы функцияның көмегімен бейнежазбаға көлік құралының мемлекеттік нөмірі бар мөртабан қосуға Мемлекеттік нөмір болады. Кірістірілген G-сенсоры қозғалыс жылдамдығының кенет өзгеруіне, апаттық тежеуге, соққыға және Соққы датчигі т.б. әрекет еткенде, бейнетіркеуші автоматты түрде қорғалған бейнені жазуды бастайды. Сенсордың (G-сенсор) сезімталдығы...
- Page 27 NAVITEL XR2650 PRO | 27 Сандық спидометр және Камералар Сандық спидометр функциясы GPS-сигнал мен уақыт бойынша есептелген жылдамдықты көрсету үшін қолданылады. Режимдер: • Жылдамдық - ағымдағы жылдамдық [B] үнемі көрсетіледі, • Жылдамдық пен уақыт - ағымдағы жылдамдық [B] және уақыт...
- Page 28 28 | ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Радар-детекторы Егер сигнал анықталса, радар-детектор дисплейде [I] диапазоны немесе радардың түрі (сигнатура) және сигнал деңгейі [H] туралы ақпаратты көрсетеді. Ескерту дыбысын сөндіру/қосу үшін құрылғының алдында қолыңызды сермеңіз. Радар-детектордың жұмыс режимдері арасында ауысу үшін С/Н түймесін басыңыз. Радар...
- Page 29 Тауардың мақсаты: Бейнемагнитофон автомобиль қозғалғанда немесе тұрақта тұрған кездегі жағдайды видео және аудио жазуға арналған. Қытайда жасалған NAVITEL s.r.o. [NAVITEL s.r.o.] Shenzhen Roverstar Technology Co., Ltd зауытында [Shenzhen Roverstar Technology Co., Ltd]. Шэньчжэнь Роверстар Тэкнолоджи Ко., Лтд. Б1 блогы, Гаосиньцзянь өнеркәсіптік паркі, Фуйон қаласы, Баоран, Шэньчжэнь қаласы, Қытай.
