Summary of Contents for Navitel XR2550
-
Page 2: Device Layout

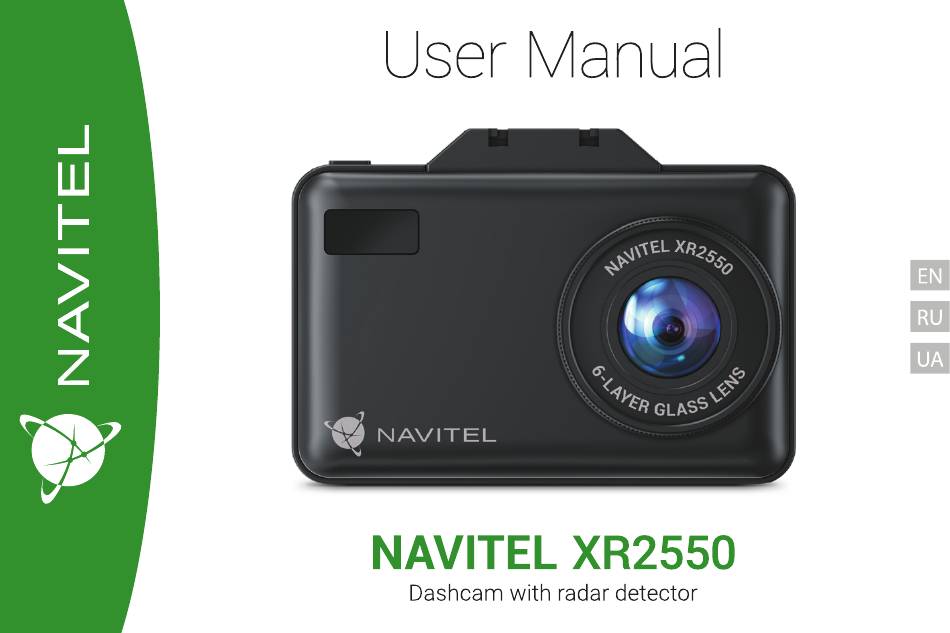

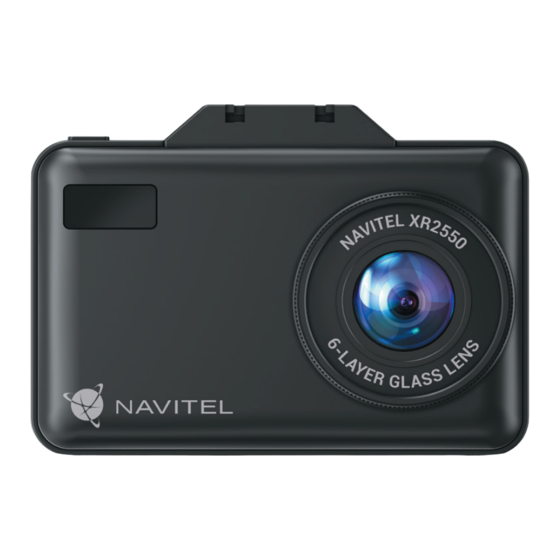

Introduction Dear Customer! Thank you for purchasing this NAVITEL® product. NAVITEL XR2550 − is a multifunctional DVR with GPS informer and radar detector. Please read the manual carefully before using the device and keep it for future reference. Device layout 1. -
Page 3: Specification
USER MANUAL Specification Power 12 V Processor MSTAR MSC8339 Wi-Fi Support Display 2,31”, IPS GPS-alert cameras / warnings / speed Camera SONY 307 (STARVIS) Recording format Signature Image resolution Radar detector K-band 24.150GHz±175MHz Х-band 10.525GHz±100MHz Lens 6-layer glass Laser emission 800-1100нм... -
Page 4: Installation
NAVITEL XR2550 Installation 1. Put the microSD card into the DVR. Use a high-speed SD card (Class U3 or above); capacity should be within 8-64 GB. • To avoid malfunctions of the DVR and / or SD-card, don’t insert and remove SD-card during DVR operation. - Page 5 USER MANUAL Buttons Button Functions Click to turn on the device. Press and hold for 2 seconds to turn off the device. When the device is operating, press briefly to turn on / off the display. In Record mode , press to start recording; press again to stop recording. Video recording (ОК) In Menu, press to select menu item.
- Page 6 NAVITEL XR2550 Press briefly to move down in Menu and Play Mode. Press briefly to adjust the brightness of the display. In Record mode, press briefly to to turn the microphone on / off. In Record mode, press briefly to lock a file (protected file cannot be deleted or overwritten).
-
Page 7: Device Functions
USER MANUAL Device functions Formatting a microSD card in the DVR is necessary for the correct operation of the device. Before using a microSD Format SD-card card or in case of data error, please format the microSD card. For formatting the SD-card in Menu mode select Format SD-card and confirm it. - Page 8 NAVITEL XR2550 Digital Speed & Camera Info The Digital speed feature is used to display time and vehicle speed calculated with the help of GPS signal. Modes: • Speed – current speed is displayed constantly [B], • Speed + time – current speed [B] and time [C] are displayed.
- Page 9 USER MANUAL Parameters of the radar detector operating modes Mode Х Laser Signature radar Highway Band - K City 1 On ≥3 On ≥2 Band – X Laser emission City 2 Signature* * Signature mode - the technology used by the radar detector to distinguish between speed meters and sources of interference.
- Page 10 2. Turn on a Wi-Fi in DVR’s Menu (Wi-Fi) and in your mobile device settings. 3. Run the app. Choose your DVR in the list. The DVR’s information is in DVR’s Menu (Wi-Fi Navitel).. 4. Connect your mobile device to the DVR through Wi-Fi. If necessary use the password. You can change it in DVR’s Menu (Wi-Fi password).
-
Page 11: Руководство Пользователя
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Введение Уважаемый покупатель! Благодарим Вас за приобретение продукта компании NAVITEL®. NAVITEL XR2550 − многофункциональный видеорегистратор с GPS-информером и радар-детектором. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования. Внешний вид 1. Датчик приближения 9. Слот microSD 2. - Page 12 NAVITEL XR2550 | 11 Спецификация Питание 12 В Процессор MSTAR MSC8339 Wi-Fi Есть Дисплей 2,31”, IPS GPS-оповещения камеры / опасности / скорость Камера SONY 307 (STARVIS) Формат видео Формат изображения Сигнатурный Диапазон K 24.150гГц±175мГц Объектив 6 линз из стекла Радар-детектор...
-
Page 13: Меры Предосторожности
12 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Установка 1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class U3 и выше) карту емкостью 8-64 гигабайта. • Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства. •... - Page 14 NAVITEL XR2550 | 13 Кнопки Кнопка Функции Нажмите кратко, чтобы включить устройство. Нажмите и удерживайте 2 секунды для выключения устройства. При работе устройства нажмите кратко для включения/выключения дисплея. В режиме Запись видео нажмите для начала/остановки записи. В меню нажмите, чтобы выбрать пункт меню.
- Page 15 14 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Нажмите кратко, для перемещения вниз в Меню и режиме Воспроизведения. Нажмите кратко для регулировки яркости дисплея. Зажмите, чтобы включить/выключить микрофон. В режиме Запись видео нажмите кратко, чтобы заблокировать файл (защищенный файл не может быть удален Защита или...
- Page 16 NAVITEL XR2550 | 15 Функции Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, Форматирование карты памяти а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт...
- Page 17 16 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ При обнаружении двигающегося объекта устройство автоматически начнет запись. Если объект не двигается Детектор движения более 60 секунд, запись прекратится. Просмотреть файлы с карты памяти видеорегистратора можно только воспользовавшись встроенным в Просмотр медиафайлов устройство проигрывателем медиафайлов, или с помощью картридера на персональном компьютере. Правила...
- Page 18 NAVITEL XR2550 | 17 Цифровой спидометр и Камеры Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени. Режимы: • Скорость – постоянно отображается текущая скорость [B], • Скорость и время – отображаются текущие скорость [B] и время [C].
- Page 19 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Установка приложения Navitel DVR Center 1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете скачать приложение, просканировав QR-код . 2. Включите Wi-Fi в Меню видеорегистратора (Wi-Fi настройки) и в настройках вашего мобильного устройства.
- Page 20 NAVITEL XR2550 | 19 Параметры режимов работы радар-детектора Режим Х Laser Сигнатурный Трасса Вкл Вкл Вкл Вкл Вкл Вкл Диапазон - K Город 1 Вкл ≥3 Вкл ≥2 Вкл Вкл Диапазон – X Лазерное излучение Город 2 Выкл Выкл Вкл...
- Page 21 Тел.: +420 225 852 852 / +420 225 852 853. Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технолоджи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: +7 495 232 31 37.
-
Page 22: Зовнішній Вигляд
| 21 Введення Шановний покупець! Дякуємо Вам за придбання продукту компанії NAVITEL®. NAVITEL XR2550− поєднує в собі багатофункціональний відеореєстратор з Gps-інформером і радаром-детектором. Уважно прочитайте керівництво перед використанням пристрою і збережіть його для майбутнього використання. Зовнішній вигляд 1. Датчик наближення... -
Page 23: Посібник Користувача
22 | ПОСІБНИК КОРИСТУВАЧА Специфікація Процесор MSTAR MSC8339 Суперконденcатор 2.5Ф/5.4В Дисплей 2,31”, IPS Живлення 12 В Сенсор камери SONY 307 (STARVIS) Wi-Fi Є Формат відео GPS-оповіщення камери / небезпеки / швидкість Формат зображення Сигнатурний Діапазон K 24.150гГц±175мГц Об’єктив 6 лінз із скла Радар-детектор... -
Page 24: Запобіжні Заходи
NAVITEL XR2550 | 23 Встановлення 1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class U3 і вище) карту ємністю 8-64 Гбайт. Інформація про протестовані карти пам’яті доступна тут: • Щоб уникнути пошкодження пристрою та/або карти пам’яті, не вставляйте і не виймайте її під час роботи пристрою. - Page 25 24 | ПОСІБНИК КОРИСТУВАЧА Кнопки Кнопка Функції Натисніть коротко для включення пристрою. Натисніть і утримуйте 2 секунди, щоб вимкнути пристрій. При роботі пристрою натисніть коротко для включення / вимикання дисплея. У режимі Запис відео натисніть для початку / зупинки запису. Запис...
- Page 26 NAVITEL XR2550 | 25 У режимі запису натисніть коротко, що б увімкнути / вимкнути мікрофон. Натисніть коротко, щоб відрегулювати яскравість дисплея. Натисніть, щоб увімкнути/вимкнути мікрофон. У режимі Запис відео натисніть коротко, щоб заблокувати файл (захищений файл не може бути видалений або...
- Page 27 26 | ПОСІБНИК КОРИСТУВАЧА Функції Форматування карти пам’яті в відеореєстраторі строго необхідно для коректної роботи пристрою. Форматування Форматування карти потрібно виконувати перед початком використання карти пам’яті, а також при карти пам’яті виникненні помилок запису і читання даних. Для форматування в Меню виберіть пункт форматувати SD-карту і...
- Page 28 NAVITEL XR2550 | 27 Датчик удару У разі зіткнення пристрій автоматично захистить поточний запис. У режимі парковки також доступна функція детектора руху (вимкнена за замовчуванням). У розділі Запис відео Детектор руху оберіть «Записати рух». При виявленні об’єкта, що рухається, пристрій автоматично почне запис. Якщо об’єкт...
- Page 29 28 | ПОСІБНИК КОРИСТУВАЧА Цифровий спідометр і Камери Функція Цифровий спідометр слугує для відображення поточної швидкості, що розрахована по GPS-сигналу і часу . Режими: • Швидкість – постійно відображається поточна швидкість [B], • Швидкість і час – відображаються поточні швидкість [B] і час [C]. Функція...
- Page 30 Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: +420 225 852 852 / +420 225 852 853. Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd. Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
- Page 31 30 | ПОСІБНИК КОРИСТУВАЧА Встановлення Navitel DVR Center App 1. Завантажте та встановіть додаток Navitel DVR Center на свій смартфон або планшет і дотримуйтесь вказівок. Ви також можете завантажити додаток відсканувавши телефоном QR-код, в Меню відеореєстратора (Додаток QR-Код). 2. Увімкніть Wi-Fi у меню відеореєстратора (Wi-Fi) та в налаштуваннях телефону.
