Summary of Contents for Sensata DIMENSIONS 12/300N

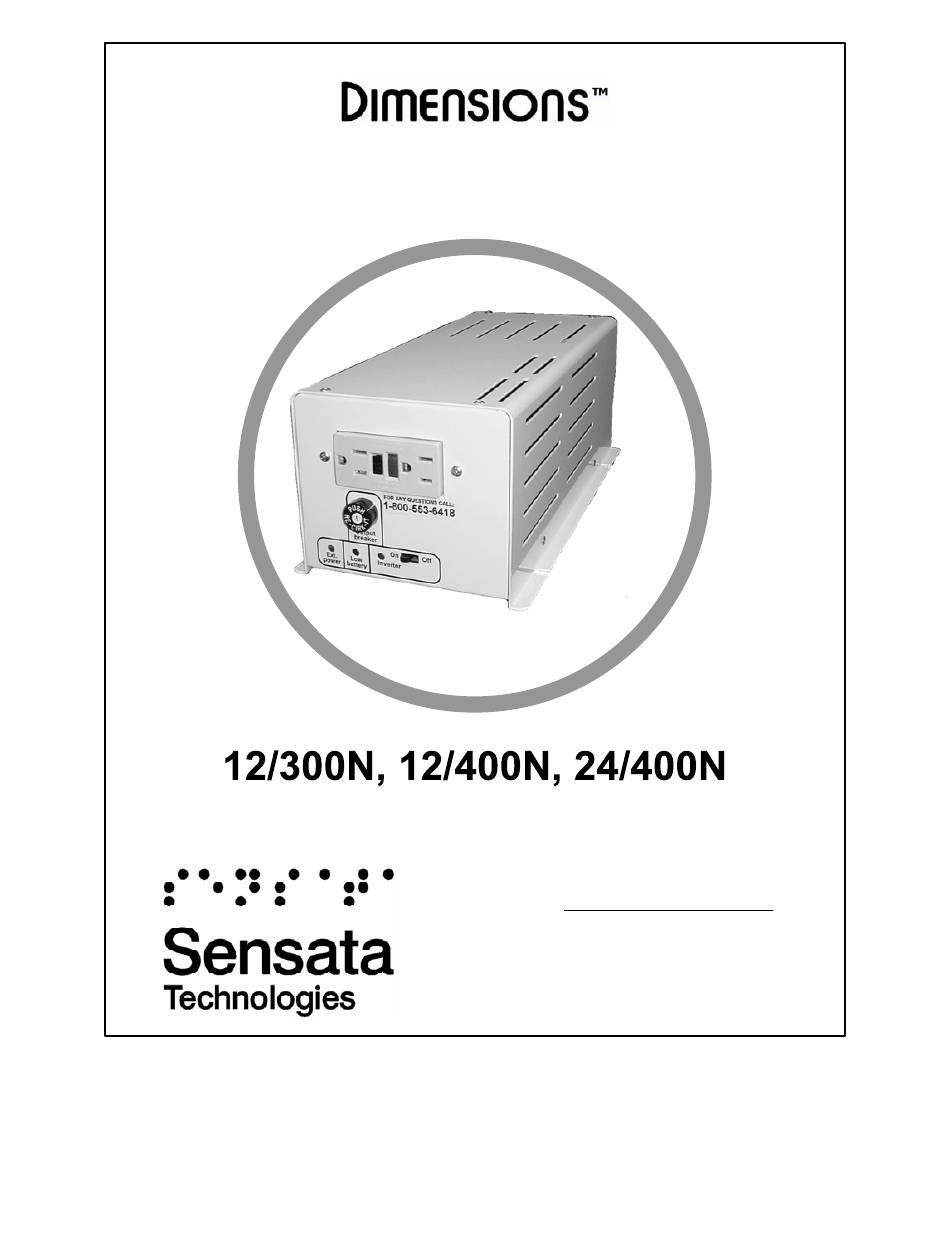

- Page 1 DC TO AC POWER INVERTER Pure Sine Signal Output Call 800-553-6418 Sensata Technologies www.Magnum-Dimensions.com The World Depends on Sensors and Controls Form: 122179B January 2009...
-
Page 2: Table Of Contents
TABLE OF CONTENTS (English and Canadian French Manual) Section # Description Page # Section 1 Safety Instructions …………………………………….………………. Specifications ……………………………….…….……….…………….. Section 2 Section 3 Nomenclature ………………………………………..…………………… Section 4 Optional Features ………………………………………………………. Section 5 System Components …………………….………………………………. Section 6 Physical Description …………………….………………………………. Section 7 Inverter Mounting ……….………………………………………………... -
Page 3: Safety Instructions
1. SAFETY INSTRUCTIONS IMPORTANT: Read this manual before installation, it contains important safety, installation, and operating instructions. Save this manual and keep it in a safe place. Note: This product is Listed to applicable UL Standards and requirements by Underwriters Laboratories Inc. Airpax Dimensions is an ISO 9001:2000 Registered Company 1.1 Inverter Safety Instructions: •... -
Page 4: Specifications
2. TECHNICAL SPECIFICATIONS INVERTER MODEL 24/400N 12/400N 12/300N Dimensions - LxWxH (Inches): x 6 x 5 Efficiency: Up to 88% Input Current (Amps DC): Up to 20 Up to 40 Up to 30 Input Voltage (Volts DC): 22 to 28 11 to 14 Operating Temperature: -4°C to 40°C (20°F to 104°F) -
Page 5: Nomenclature
3. NOMENCLATURE 3-Letter Suffix Designation 12 / 400 Pure sine signal output Output Wattage: 300 = 300-watt; 400 = 400-watt Input Voltage: 12 = 12VDC; 24 = 24VDC ADI = Airpax Dimensions Inverters; Other Suffixes designates private label customer 4. OPTIONAL FEATURES: This is a straight DC to AC inverter. -
Page 6: Physical Description
6. PHYSICAL DESCRIPTION FIGURE 1: Inverter physical description Bonding Lug: Connects to the ground system. Cooling Fan: Thermostatically controlled fan triggers only when necessary to cool down inside electronics. DC input wire lead – RED (+): Connects to the positive (+) fused side of the battery bank. - Page 7 FIGURE 2: Control Panel Description Output Breaker: Trips to protect the inverter’s internal circuitry from shorted AC loads or overload situations. External power: Not enabled on these models Low battery: The red LED indicates that the inverter is in a low battery voltage condition.
-
Page 8: Mounting The Inverter
7. MOUNTING THE INVERTER Note: Before mounting the inverter system, read the safety instruction section on page 3. 7.2 Tools for Installation: The following tools are needed for inverter installation: Crimper, Cable ties, Cutter, Drill, # 2 Phillips Screw driver, Tape measure, Wire cutters, Wire Strippers. -
Page 9: Dc Wire Gauge & Fusing
8. DC WIRE GAUGE & FUSING 8.1 Inverter Cable: An “inverter cable” kit (positive cable, negative cable and proper fuse) is needed to connect the inverter to a battery bank. An 8-gauge cable is also needed to connect the inverter’s bonding lug to ground. The inverter cable length and the size of the inverter will determine the cable gauge and the fuse size to use. -
Page 10: Ac Input & Output Connections
10. AC OUTPUT CONNECTIONS Warning: Do not connect another source of AC power directly to the output of the inverter. This will result in damage not covered under warranty. 10.1 120VAC 60Hz AC Output: The inverter’s AC output is provided at the GFCI outlet located on front. - Page 11 FIGURE 4: Inverter Cable Assembly and Remote On/Off Switch Assembly Kit Form: 122179B January 2009...
-
Page 12: Wiring Diagram
11. WIRING DIAGRAM FIGURE 5: Typical AC & DC wiring diagram – Vehicle OEM battery configuration Form: 122179B January 2009... -
Page 13: Theory Of Operation
12. THEORY OF OPERATION The “Local On/Off Switch” located on front, or the “Remote On/Off Switch” if used controls the inverter. Both the Local and “Remote On/Off” switches are configured in parallel. To control the inverter remotely set the “Local On/Off switch” to OFF. The inverter will operate in “inverter mode”... -
Page 14: Troubleshooting
13. TROUBLESHOOTING Call customer service for technical support M - F from 8AM to 5:30PM (central time) at 1-800-553-6418 or 1-651-653-7000; fax: 1-888-439-3565; 1-651-653-7600 e-mail: inverterinfo@airpaxdimensions.net 13.1 Troubleshooting Procedures: Unplug all loads and turn the inverter back ON. Observe the LED’s light coming on at the front status panel then check it against table II below. -
Page 15: Accessories
14. ACCESSORIES ADI Part Number Item Description 430018 Fuse 100A, ANN-100 430052 Fuse 150A, ANN-150 431021 Fuse holder with cover 611084 Inverter cable assembly 10ft, 8-gauge, 100A fuse and fuse holder 611005 Inverter cable assembly 15ft, 6-gauge, 150A fuse and fuse holder 611124 Inverter cable assembly 17ft, 6-gauge, 150A fuse and fuse holder 611132... - Page 16 Form: 122179B January 2009...
- Page 17 Guide de l’utilisateur CONVERTISSEUR DE COURANT DC à AC Sortie de signal sinusoïdal pur Numéros de modèles 12/300N 12/400N 24/400N Form: 122179B January 2009...
- Page 18 TABLE DES MATIÈRES 1. CONSIGNES DE SECURITE....................19 2. FICHES TECHNIQUES ......................20 3. NOMENCLATURE ........................21 4. CARACTERISTIQUES FACULTATIVES.................. 21 5. COMPOSANTS DU SYSTÈME: ....................21 6. DESCRIPTION PHYSIQUE ..................... 22 8. CALIBRE DES FILS CC ET FUSIBLES ................... 25 9.
-
Page 19: Consignes De Securite
1. CONSIGNES DE SECURITE IMPORTANT: Lire ce manuel avant l’installation, il contient des consignes importantes de sécurité, d’installation, et de fonctionnement. Garder ce manuel dans un endroit sûr. Note: Ce produit est Listé aux normes et exigences applicables à UL par Underwriters Laboratories Inc. Airpax Dimensions est une Compagnie Enregistrée ISO 9001:2000 1.1 Consignes de Sécurité... -
Page 20: Fiches Techniques
2. FICHES TECHNIQUES MODELE CONVERTISSEUR 24/400N 12/400N 12/300N Dimensions - LxPxH (Pouces): x 6 x 5 Efficacité: Jusqu’à 88% Courant d’ entrée(Amp DC): Jusqu’à 20 Jusqu’à 40 Jusqu’à 30 Tension d’entrée(Volts DC): 22 à 28 11 à 14 Température fonctionnement: -4°C à... -
Page 21: Nomenclature
3. NOMENCLATURE Suffixe de Désignation 3-Lettres 12 / 400 Sortie de signal sinusoïdal pur Puissance de sortie : 300 = 300-watt; 400 = 400-watt Tension d’entrée: 12 = 12VCC; 24 = 24VCC ADI = Convertisseur Airpax Dimensions; les autres suffixes désignent les marques du fabricant des clients 4. -
Page 22: Description Physique
6. DESCRIPTION PHYSIQUE FIGURE 1: Description Physique du Convertisseur Cosse de métallisation : Se branche au système de terre. Ventilateur: A contrôle thermostatique, le ventilateur démarre seulement quand il est nécessaire de rafraichir l’électronique à l’intérieur Fil d’entrée CC – ROUGE (+): Se branche au côté... - Page 23 FIGURE 2: Description du panneau de commande Disjoncteur de sortie: Déclenche la protection du circuit interne du convertisseur contre les charges de courant AC et les surcharges. Courant Externe: Pas activé pour ces modèles. Batterie faible : Le LED rouge indique que le convertisseur est en condition de faible tension.
- Page 24 7. MONTAGE DU CONVERTISSEUR Note: Avant de monter le système de convertisseur, lire les consignes de sécurité à la page 3 7.2 Outils pour l’installation: Les outils suivants sont nécessaires pour l’ installation du convertisseur: Pince, Attaches de câble, Coupeur, Perceuse, Phillips Tournevis #2, Mètre à...
-
Page 25: Calibre Des Fils Cc Et Fusibles
8. CALIBRE DES FILS CC ET FUSIBLES 8.1 Câble de Converwtisseur: Une trousse« câbles de convertisseur »” (câble positif, câble négatif et fusible approprié) est nécessaire pour brancher le convertisseur à un banc de batteries. Un câble de calibre 8 est nécessaire pour connecter la cosse de métallisation à... - Page 26 10. CONNEXIONS SORTIE CA Avertissement: Ne pas brancher une autre source de courant CA directement à la sortie du convertisseur. Ceci causera des dommages qui ne sont pas couverts par la garantie. 10.1 Sortie CA 120VCA 60Hz : La sortie CA du convertisseur est fournie au niveau de la prise de courant GFCI située à...
-
Page 27: Connexions Sortie Ca
FIGURE 4: Assemblage des câbles du Convertisseur et trousse d’assemblage du commutateur On/Off à distance. Form: 122179B January 2009... - Page 28 Procédure pour Connexion des Câbles 1) Enlever les fusibles montés sur conducteur du porte-fusibles pour l’installation des câbles. 2) Connecter la cosse de métallisation à la terre ou au châssis du véhicule. 3) Connecter le jeu de « câbles du convertisseur » aux fils d’entrée CC appropriés qui sortent du convertisseur (épissures en about).
-
Page 29: Diagramme De Cablage
FIGURE 5: Diagramme de câblage CA & CC typique – Configuration batterie OEM de véhicule. Form: 122179B January 2009... -
Page 30: Théorie De Fonctionnement
12. THÉORIE DE FONCTIONNEMENT Le commutateur local On/Off situé à l’avant, ou le « commutateur à distance On/Off » si utilisé, contrôlent le convertisseur. Les deux commutateurs sont configurés en parallèle. Pour contrôler le convertisseur à distance, laisser le commutateur local sur le mode «... -
Page 31: Dépannage
13. DÉPANNAGE Appeler le service à la clientèle pour du support technique du L - V de 08:00 à 17:30 (HNC) au 1-800-553-6418 ou-651-653-7000; fax: 1-888-439- 3565; 1-651-653-7600 courriel : inverterinfo@airpaxdimensions.net 13.1 Procédures de Dépannage : Débranchez toutes les charges et remettez le convertisseur à... -
Page 32: Accessoires
Note: L’utilisation des batteries à décharge poussée est fortement recommandée pour les convertisseurs ; les cycles de décharge complète avec les convertisseurs peuvent raccourcir la durée de vie des autres types de batteries. Sensata Technologies www.Magnum-Dimensions.com Form: 122179B January 2009... - Page 33 Form: 122179B January 2009...
