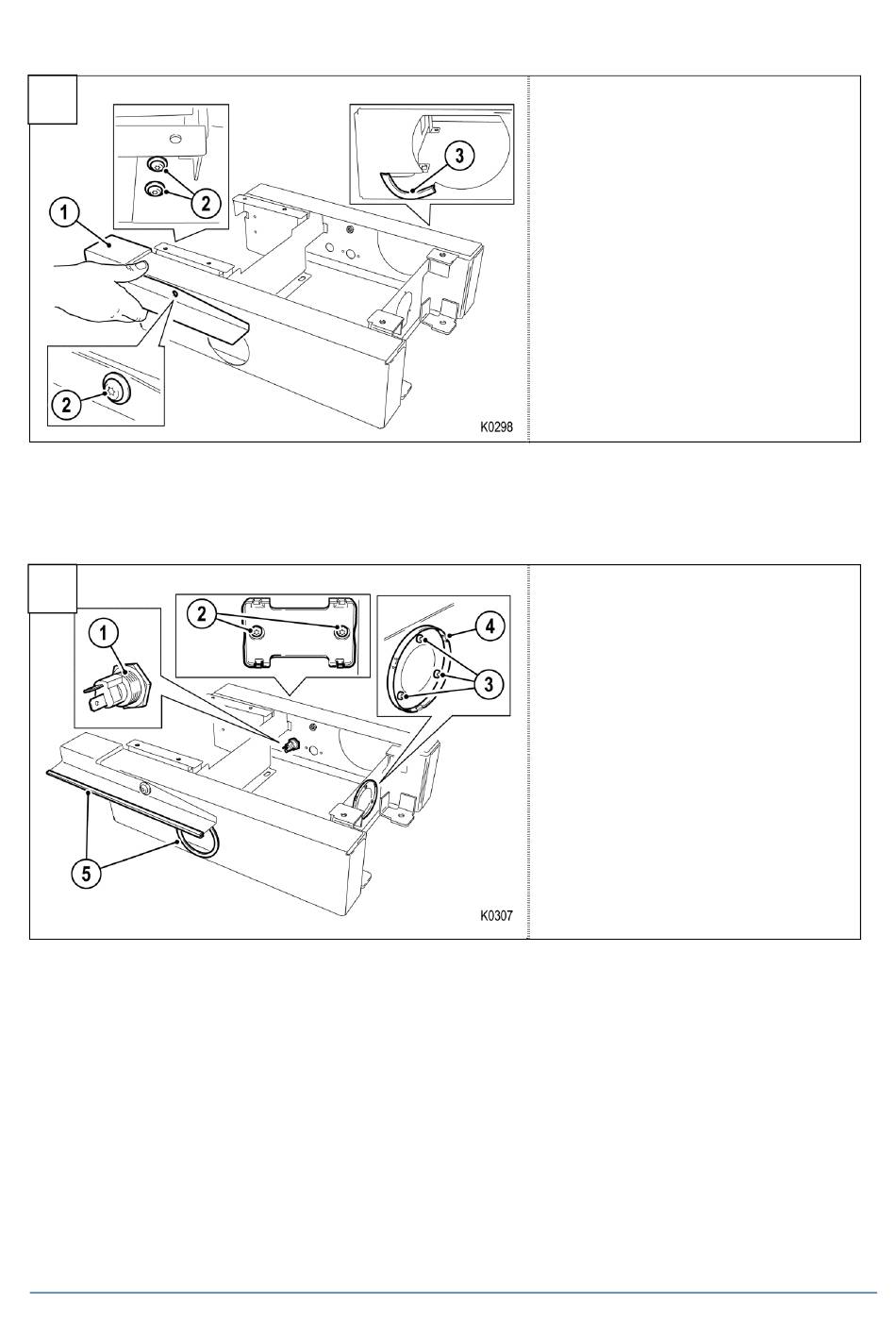

3.4 Estructura del adaptador RECARO

M
1. Fije la chapa de cubierta (1) del kit de montaje al adaptador con los tres tornillos autorroscantes
incluidos (2) (adaptador Torx T25).
2. Monte el perfil cantonera (3) del kit de montaje en el adaptador.
N
3. Enrosque la caja de enchufe de 24 V (1) en el adaptador (adaptador SW24).
4. Enrosque el soporte de la unidad de mando con dos tornillos (2) en el adaptador (adaptador Torx
T30)
5. Fije el aireador de la ventilación de la zona de los pies (4) con tres tornillos (3) (adaptador Torx T20)
6. Si existe, monte la rejilla de ventilación de la zona de los pies.
7. Monte el perfil cantonera (5) de la consola original.
RECARO Automotive Seating
1 Chapa de adaptador
2 Tornillos de la chapa de adaptador del
kit de montaje M5x14
3 Perfil cantonera del kit de montaje
1 Caja de enchufe de 24 V
2 Tornillos del soporte de la unidad de
mando
3 Tornillos de la ventilación del espacio
para los pies
4 Aireador
5 Perfiles cantonera
Página 15
