3.6 Schlauch-Kabelbaum an RECARO Sitz montieren

Wichtiger Hinweis:
Die Montage des Schlauch-Kabelbaumes an den RECARO Sitz ist außerhalb des Fahrzeugs
durchzuführen.
Entfernen Sie zuerst den am Sitz befestigten Schlauch-Kabelbaum (wenn vorhanden) und
entsorgen diesen. Legen Sie dazu den Sitz auf den Lehnenrücken, um Beschädigungen von
Blenden und Griffen zu vermeiden.
Warnung:
Stellen Sie sicher, dass bei der Montage Verschmutzungen und Beschädigungen an den
elektrischen und pneumatischen Anschlüssen ausgeschlossen werden, damit eine sichere
Kontaktierung gewährleistet werden kann.
T
1

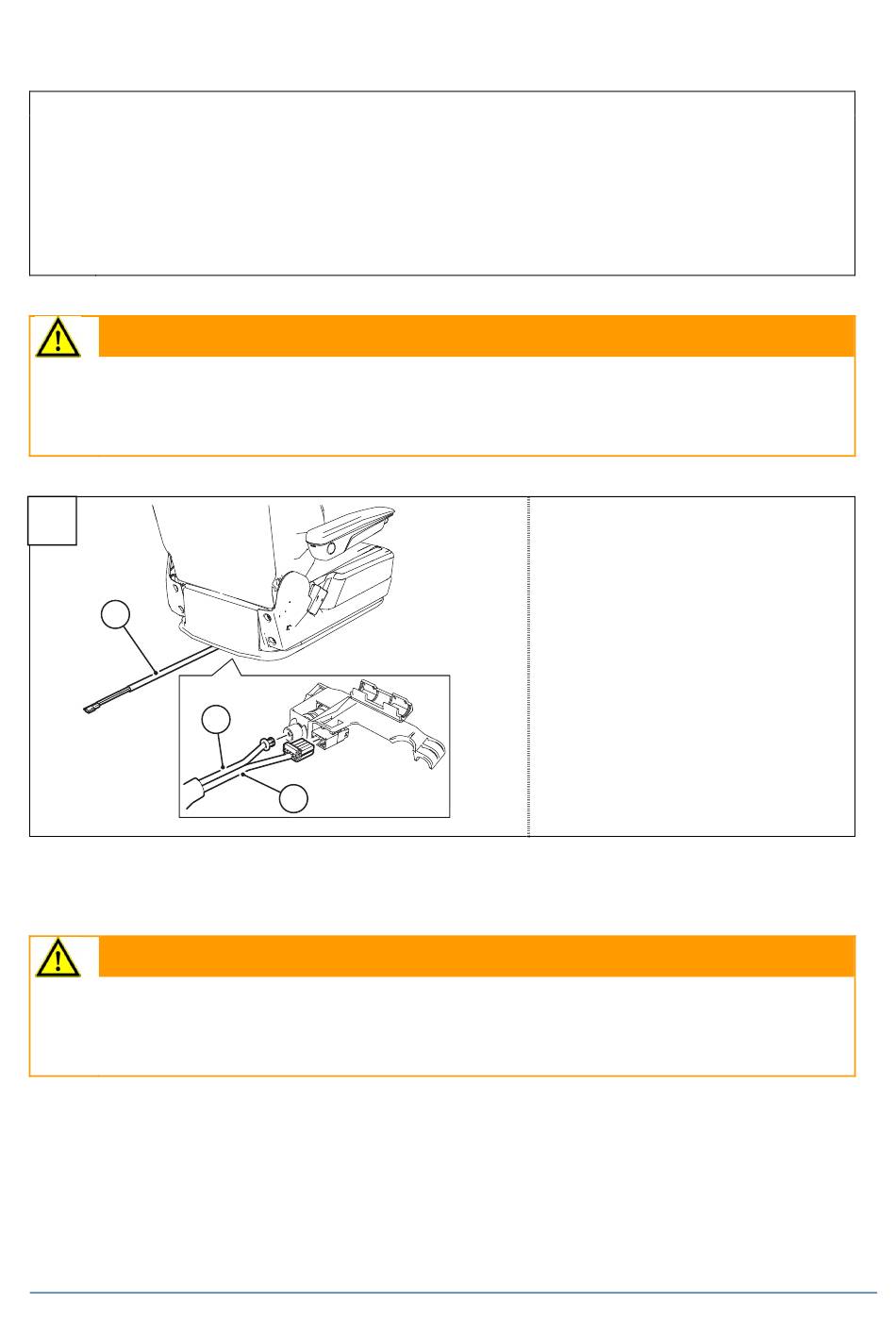

1. Montieren Sie den Schlauch-Kabelbaum (1) aus dem Adapterkit an den RECARO Sitz.
2. Verbinden Sie dazu den pneumatischen Anschluss (2) und den elektrischen Anschluss (3).
Warnung:
Achten Sie darauf, dass während der weiteren Montage der Schlauch-Kabelbaum nicht geklemmt,
beschädigt, auf Zug und / oder Druck belastet wird, da sonst eine einwandfreie Funktion der
Bedienelemente nicht gewährleistet werden kann.
RECARO Automotive Seating
2
3
1 Schlauch-Kabelbaum
2 Pneumatischer Anschluss
3 Elektrischer Anschluss
K0236
Seite 21
