3.4 Montáž RECARO adaptéru

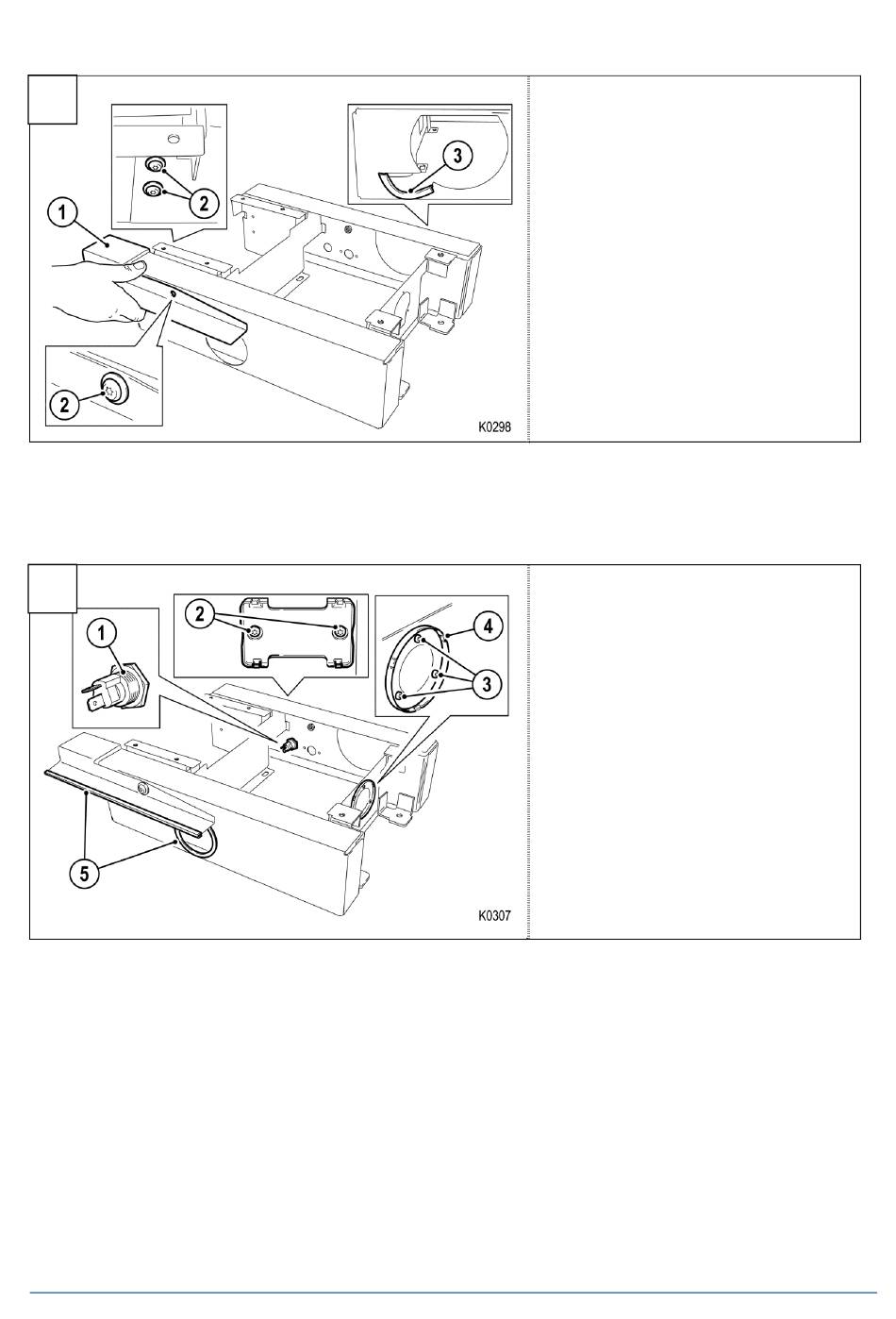

M
1. Připevněte krycí plech (1) z montážní sady k adaptéru pomocí třech samořezných šroubů (2) z
obsahu dodávky (torx adaptér T25).
2. Na adaptér namontujte ochranný profil hran (3) z montážní sady.
N
3. Zašroubujte 24 V zásuvku (1) do adaptéru (adaptér vel. 24).
4. Přišroubujte držák ovládací jednotky pomocí dvou šroubů (2) k adaptéru (torx adaptér T30).
5. Přišroubujte výdech větrání nožního prostoru (4) třemi šrouby (3) (torx adaptér T20).
6. Namontujte, je-li k dispozici, větrací mřížku větrání nožního prostoru.
7. Namontujte ochranný profil hran (5) originální konzoly.
RECARO Automotive Seating
1 plech adaptéru
2 šrouby plechu adaptéru - M5x14 z
montážní sady
3 ochranný profil hran - montážní sada
1 24 V zásuvka
2 šrouby držáku ovládací jednotky
3 šrouby větrání nožního prostoru
4 výdech
5 ochranný profil hran
Strana 15
