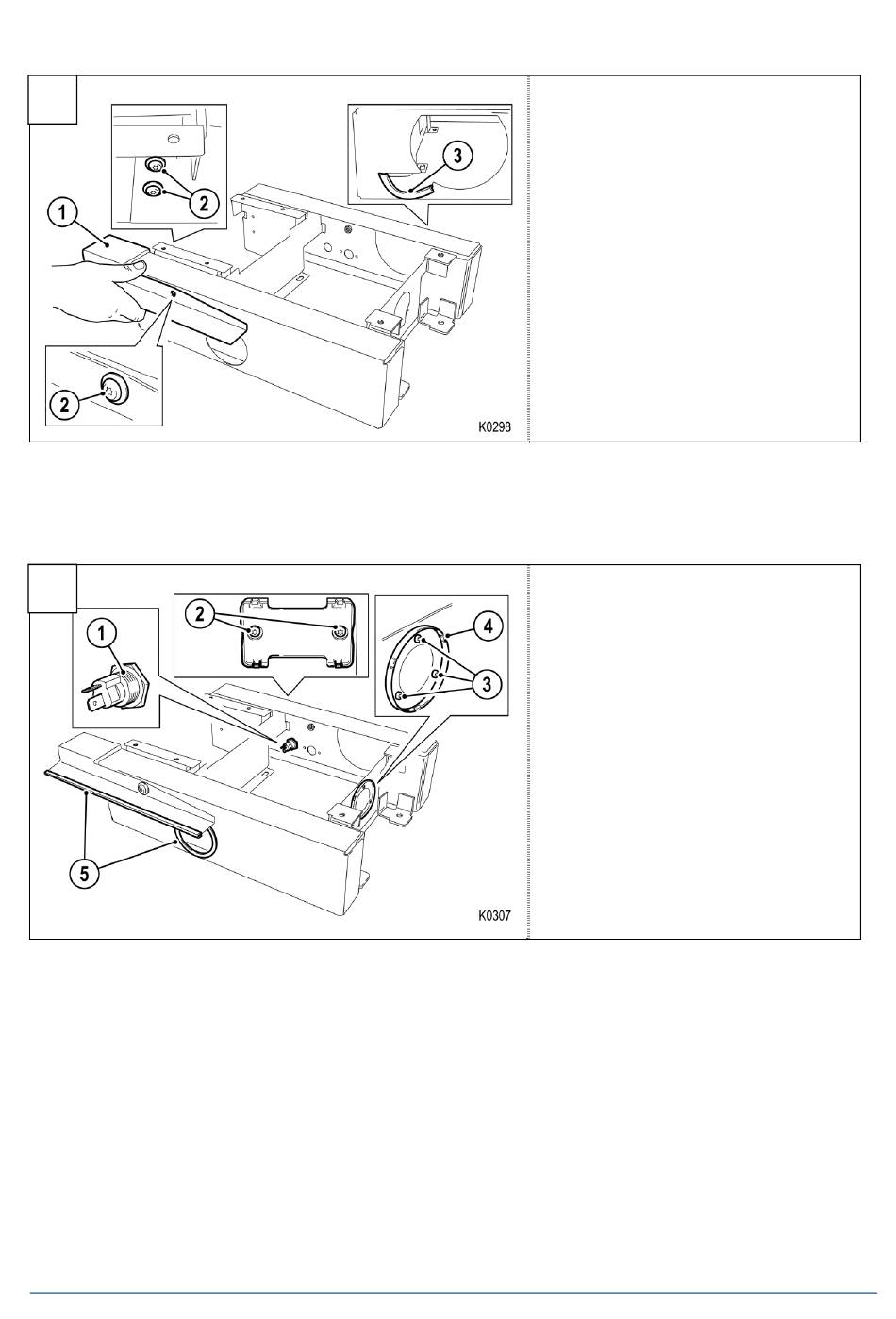

3.4 Montage RECARO adapter

M
1. Bevestig de afdekplaat (1) uit de montage-kit bij de adapter met de drie meegeleverde zelfsnijdende
schroeven (2) (Torx adapter T25).
2. Monteer het profiel van de bescherming tegen scherpe kanten (3) uit de montage-kit bij de adapter.
N
3. Schroef de 24V-plugdoos (1) in de adapter (adapter SW24)
4. Schroef de houder van de bedieningseenheid met twee schroeven (2) aan de adapter (Torx adapter
T30)
5. Schroef de luchtuitlaat van de voetruimteventilatie (4) met drie schroeven (3) vast (Torx adapter T20)
6. Monteer, indien aanwezig, het ventilatierooster van de voetruimteventilatie.
7. Monteer het profiel van de bescherming tegen scherpe kanten (5) van de originele console.
RECARO Automotive Seating
1 Adapterplaat
2 Schroeven adapterplaat - montage-kit
M5x14
3 Profiel bescherming tegen scherpe
kanten – montage-kit
1 24V-plugdoos
2 Schroeven houder bedieningseenheid
3 Schroeven voetruimteventilatie
4 Luchtuitlaat
5 Profiel voor bescherming tegen scherpe
kanten
Pagina 15
