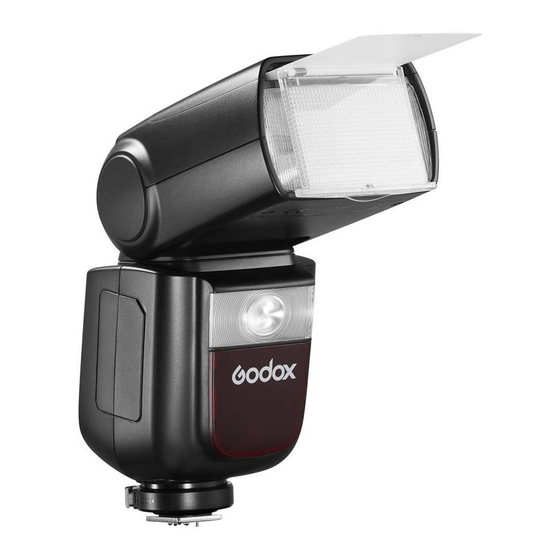

Godox V860IIIP Instruction Manual

Ttl li-ion camera flash
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
合格证
QCPASS
深圳市神⽜摄影器材有限公司
地址:深圳市宝安区福海街道塘尾社区耀川⼯业区⼚房2栋
电话:0755-29609320(8062)传真: 0755-25723423邮箱:godox@godox.com
GODOX Photo Equipment Co., Ltd.
Add: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District,
Shenzhen 518103, China
Tel: +86-755-29609320(8062)
E-mail: godox@godox.com
godox.com
Made in China
Fax: +86-755-25723423
TTL锂电机顶闪光灯
TTL Li-ion Camera Flash
说 明 ⼿ 册
INSTRUCTION MANUAL
在使⽤本产品之前：
请先仔细阅读本⼿册，以确保您能安全使⽤。请保存好本⼿册以备将
来查询参考。
Before using this product:
Please read this user manual carefully in order to ensure your safety
and the proper operation of this product. Keep for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the V860IIIP and is the answer not in the manual?

Questions and answers

Related Manuals for Godox V860IIIP

Summary of Contents for Godox V860IIIP

  • Page 1 INSTRUCTION MANUAL 深圳市神⽜摄影器材有限公司 地址:深圳市宝安区福海街道塘尾社区耀川⼯业区⼚房2栋 在使⽤本产品之前： 电话:0755-29609320(8062)传真: 0755-25723423邮箱:godox@godox.com 请先仔细阅读本⼿册，以确保您能安全使⽤。请保存好本⼿册以备将 来查询参考。 GODOX Photo Equipment Co., Ltd. Add: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao’an District, Before using this product: Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com Please read this user manual carefully in order to ensure your safety and the proper operation of this product.
  • Page 2 前⾔ 警告 感谢您购买神⽜产品。 请保持⼲燥。 该型号机顶闪光灯适⽤于PENTAX系列相机， 兼容TTL⾃动闪光。 使⽤ 请勿私⾃拆卸产品， 如产品出现故障须由本公司或授权的维修⼈ TTL闪光灯， 您将获得更简单的拍摄体验， 在光线变化复杂的情况下， 员进⾏检查维修。 可以⾃动获得准确的闪光曝光， 拍摄轻松⾃如。 产品特点突出表现在以 请勿让⼉童接触本产品。 下⼏⽅⾯： 禁⽌拆卸、 撞击、 挤压或投⼊⽕中， 若出现严重⿎胀， 请勿继续使 ⽤。 请勿放置在超过50度的⾼温环境中。 具有2WLED造型灯作为补光摄影效果。 ● 请勿将闪光灯头正对⼈眼闪光(特别是婴⼉的眼睛)， 否则可能会在 约GN60(mISO100,@200mm)， 81级调光(1/1~1/256) ● 短时间内造成视⼒障碍。 专业锂电， 优质体验 ● 请勿在化学品、 可燃性⽓体或其他特殊物质附近使⽤闪光灯， 这些 2600mAh锂聚合物电池， 全功率480次闪光， 1.5秒快速回电， 便携性⽆ 物质在特殊情况下可能对闪光灯发出的瞬间强光敏感，...

  • Page 3: Pioneering Ttl Li-Ion Camera Flash

    ⽬录 前⾔ 警告 部件名称 机⾝ 控制⾯板 LCD液晶显⽰屏 三种模式下的不同LCD屏显⽰ 标配物品 可选购附件 电池 造型灯 装卸闪光灯 电源管理 闪光模式--TTL⾃动闪光模式 闪光曝光锁定 ⾼速同步 第⼆帘快⻔同步 闪光模式--M:⼿动闪光 闪光模式--Multi:频闪闪光 ⽆线闪光拍摄：⽆线电(2.4G)传输 ⽆线设置 组别模式选择 设置通讯频道 ⽆线ID设置 扫描空闲频道设置 TTL:全⾃动⽆线闪光拍摄 M:⼿动⽆线闪光拍摄 Multi:⼿动⽆线闪光拍摄 其他应⽤ 同步插孔触发 造型闪光 ⾃动辅助对焦灯 反射闪光 ZOOM：设置闪光覆盖范围 电池电量低警⽰ 锂电机顶闪光灯 C.Fn：设置⾃定义功能 Pioneering Li-ion CameraFlash 保护功能...
  • Page 4 LCD液晶显⽰屏 ●  部件名称 (1)TTL⾃动闪光 (闪光覆盖/第22⻚) Zoom:变焦显⽰(第22⻚) :⾃动 :⾼速同步 :⼿动(第12⻚) (第11⻚) TTL:TTL⾃动闪光 距离指⽰显⽰ 有效闪光范围 闪光曝光补偿量 显⽰屏将只显⽰当前应⽤的设置。 ●  在功能按钮1⾄功能按钮4上⽅显⽰的功能(如<>和 ●  SYNC <M/A/B/C>)根据设置的状态发⽣变化。 机⾝ ●  当操作按钮或拨盘时， 液晶显⽰屏点亮。 ●  01.闪光灯头 08.热靴 02.LED造型灯(01~10调节) 09.液晶显⽰屏 (2)M⼿动闪光 03.辅助对焦灯 10.固定热靴扣钮 :⼿动闪光 04.⽆线传感器 11.锂电池 05.同步插孔...
  • Page 5 LCD液晶显⽰屏 ●  可选购附件 ●  从属单元 ●  可搭配本公司以下摄影附件使⽤， 以获得最佳的拍摄效果和使⽤体验： :从属 XProS、 X2T-S、 X1STTL引闪器等。 :从属图标 SYNC TEST 三种模式下的不同LCD屏显⽰ ●  机顶模式 ●  电池  特性 ●  2.4G⽆线传输:作为主控 ●  1.本品采⽤锂聚合物电池，⽀持反复充放电480次，使⽤寿命⻓； 2.安全可靠，内置电路有过充保护、过放保护、过流保护、短路保护； 3.使⽤标配电池充电器只需3.5个⼩时左右。 注意事项 ●  1.避免正负极短路； 2.电池没有防⽔功能，不要把电池浸泡在雾、⽔中； 3.放置于⼉童不易接触的地⽅；...
  • Page 6 ●电池电量指⽰ 电源管理 把锂电池正确安装在闪光灯上，即可给闪光灯供电。使⽤时请查看闪 光灯屏幕上电池图标，即可随时掌握电量状态。 ON/OFF电源开关控制该产品的打开和关闭， ⻓时间不使⽤时请关闭 ＊ 电源。 本产品设计有电源⾃动关闭功能。 作为主控单元在⻓时间 （约 电池电量显⽰ 意义 90秒） ⽆⼈操作时， 闪光灯会⾃动关闭， 半按快⻔按钮或机⾝任意键唤 3格 满电 醒； 作为从属单元在60分钟 （或30分钟） ⽆任何操作时， 闪光灯会进⼊休 眠状态， 此时可按机⾝任意键唤醒。 2格 中电 离机使⽤时， 建议通过⾃定义功能使 “⾃动关闭电源” ⽆ 1格 低电 C.Fn 效。 (C.Fn-STBY 第23⻚） ⽆格 电量少，请及时充电。 “从属单元⾃动关闭电源计时器”...
  • Page 7 ⾼速同步 闪光模式：M ⼿动闪光 使⽤⾼速同步(FP闪光)， 您可以在所有的快⻔速度 下同 步使⽤闪光灯。 您可以在1/256功率⾄1/1全功率间以1/10档为增量设置闪光输出。 ⾼速同步闪光在使⽤光圈优先对⼈像进⾏填充闪光时特别⽅便。 为获得正确的闪光曝光，请使⽤⼿持的闪光测光表确定所需的闪光输 按下功能按钮2<>， 令 SYNC 出。 屏幕显⽰<>图标。 按<MODE>模式选择按钮， 屏幕显⽰<M>。 设置相机快⻔。 使⽤⾼速同步， 快⻔速度越⾼， 有效的闪光范围就越⼩。 ●  要恢复普通闪光， 再次按下<>按钮。 <>图标会消失。 SYNC ●  先按<+/>选中功率，转动调 ⽆法设置频闪闪光。 ●  节旋钮设置闪光输出功率。 连续⾼速同步闪光15次后， 闪光灯热保护功能可能会被激活。 ●  第⼆帘快⻔同步 使⽤慢速快⻔， 您可以在被摄体后创建⼀条光线轨迹。 在快⻔关闭前的 按下设置按钮，...
  • Page 8 置都将显⽰出来。 单元。只需在主控单元上对每个从属组进⾏单独设置就可以完成。 将此产品设置为主控单元时，可以在TTL/M/Multi/OFF四种闪光模 ●  计算快⻔速度 式下⼯作 在频闪闪光过程中，到闪光停⽌为⽌快⻔应保持开启状态。使⽤下⾯ 的公式计算快⻔速度，然后⽤相机进⾏设置。 安 装 在 相 机 上 的 V860IIIP称 为 主 控 单 元 ， 受 ⽆ 线 控 制 的 ●  闪光次数/闪光频率＝快⻔速度 V860IIIP称为从属单元。 例如，如果闪光次数是10，闪光频率是5Hz，快⻔速度则⾄少为2秒。 还可以⽤闪光灯信号发射器X1T-S或XPRoS(另购)⽆线控制设 ●  为防⽌闪光灯头过热并损坏， 请勿执⾏连续10次以上的频闪闪 为从属单元的V860IIIP。有关设定主控单元功能的详细说...
  • Page 9 ⽆线多重闪光拍摄 1、⽆线设置 您可以在普通闪光和⽆线闪光之间切换。对于普通闪光，请务必将⽆ 可以将从属单元分割为两个或三个组并在改变闪光光⽐(倍率)的同时 线设置设为“关”。 进⾏TTL⾃动闪光拍摄。 此外， 可以为各闪光组(最多5个组)设定并⽤不 主控单元设置 同的闪光模式拍摄。 ●⽤两个从属组进⾏⾃动闪光拍摄。 按下<    >⽆线设置按钮， 令屏幕显 ⽰<>。 从属单元设置 按下<    >⽆线设置按钮， 令屏幕显 ⽰<>和<>。 ●⽤三个从属组进⾏⾃动闪光拍摄。 3、设置通讯频道 如果在拍摄现场不⽌⼀个⽆线闪光系统，您可以通过更改通讯频道来 防⽌信号⼲扰。保证主控单元和从属单元设置为相同的频道编号即 可。 按<MENU>菜单键进⼊⾃ 定义CH设置。 在⾃定义⾥<CH>中，旋转 C.Fn Ver 0.5 SCAN STBY 调节旋钮从1⾄32中选择频 道。...
  • Page 10 22 08 32 23 30 21 07 06 按钮打开从属单元。 请注意在相机的测光定时⼯作期间， ⽆法 BEEP 进⾏测试闪光。 CLEAR 进⼊闪光灯菜单， 可以选择从属单位⾃动关闭电源的时间 。 间 ●  (C.Fn-RXSTBY/第23⻚)。 6、TTL:全⾃动⽆线闪光拍摄 使⽤⼀个从属单元的⾃动闪光拍摄 设置主控单元。 将安装在相机上V860IIIP ●  设为主控单元。(第16⻚) M/A/B/C都可独⽴设置为 ●  TTL。 设置从属单元。  将要被⽆线控V860IIIP设 ●   为从属单元。(第16⻚) 检查传输频道。 SYNC 将主控单元和从属单元的频...
  • Page 11 8、Multi:⼿动⽆线闪光拍摄 使⽤全⾃动⽆线闪光 在主控单元上设定的闪光曝光补偿和其他设置也会在从属单元中⾃动 设定<MULTI>频闪模式。 ● 设定。不需要操作从属单元。可按照与普通闪光拍摄相同的⽅法使⽤ 按下<MODE>模式选择 CH 21 以下设置进⾏⽆线闪光拍摄。  按钮令屏幕显⽰<MULTI> 设定频闪闪光设置。 ● 闪光曝光补偿(/第10⻚) ● (13⻚) 关于主控单元 9、TTL/M快捷开关拨钮功能 可以使⽤两个或两个以上主控单元。通过准备多台装有主控单元的相 机，可以在保持相同照明(从属单元)期间更换相机进⾏拍摄。 1. 在⾮⽆线模式下，拨动TTL/M拨钮可快速切换闪光模式。 2.TTL切换到M⼿动模式时，默认有TCM转换。 、 ⼿动⽆线闪光拍摄 使⽤⼿动闪光的⽆线(多重闪光)拍摄，可以为每个从属单元(闪光 10、锁定功能 组)设定不同的闪光输出进⾏拍摄。在主控单元上设定所有参数。 在任何界⾯，⻓按MENU按钮2秒，可进⾏锁定或解锁界⾯操作 将闪光模式设为<M>。 功能，锁定时显⽰屏下⽅显⽰LOCKED。 设置闪光输出 按下功能按钮 ● 1/2/3/4<M/A/B/C>,旋转调 节旋钮为闪光组设定闪光输 出，并按设置按钮确定。 神⽜2.4G⽆线漏闪原因及解决办法 拍摄照⽚  1.外部环境2.4G信号⼲扰(如⽆线基站、2.4Gwifi路由、蓝⽛设备等) 各组以设定的闪光光⽐闪...
  • Page 12 反射闪光 其他应⽤ 通过将闪光灯头指向墙壁或天花板，闪光在照亮被摄体前被墙⾯反 射。这可以减轻被摄物体背后的阴影，获得更⾃然的摄影效果。称之 同步插孔触发 为反射闪光。 同步插孔规格为Φ2.5mm， 此处可插⼊同步线或者触发器触发插头对 旋转闪光灯头来设置反射⽅向。 闪光灯进⾏同步引闪。 -7-120° 330° ⽤⼾在使⽤时，如发现辅助对焦灯未亮起，是因为相机已经 ● 处于准确对焦状态。 如果墙壁或天花板太远，反射闪光可能太弱并导致曝光不 ● 可以⽀持辅助对焦灯相机列表：α7M3/α7R3/α7II/α7/α6000 ● ⾜。 /α9 墙壁或天花板应该是平坦的、⽩⾊的以利于⾼效的反射。如 ● 果反射表⾯不是⽩⾊的，照⽚将出现偏⾊。 位置 有效范围 中央 0.6~10⽶/2.0~32.8英尺 ZOOM： 设置闪光覆盖范围 边缘 0.6~5⽶/2.0~16.4英尺 该闪光灯有两种变焦⽅式： ⾃动变焦和⼿动变焦。 可以设置闪光覆盖范 围以匹配20-200毫⽶的镜头焦距。 ⾃动变焦时， 焦距会随相机变焦镜头 的改变⽽变化， 以提供最佳闪光效果。 ⼿动变焦时，按下<ZOOM>变焦按...
  • Page 13 闪光灯菜单C.Fn：设置⾃定义功能 保护功能 请对照以下图表本机应⽤栏，使⽤⾃定义功能来完成设置。 1.热保护  为防⽌闪光灯头过热并损坏， 系统做了热保护功能， 当连续引闪多次 ⾃定义 功能 设置符号 设置和说明 ● 后， 内部的防过热功能可能会被激活， 使充电时间变慢。 如果发⽣这 功能符号 种现象， 请让闪光灯冷却约10分钟， 闪光灯便会恢复正常。 m/ft 距离指⽰显⽰ ⽶ 热保护启动后， 显⽰屏上的符号会显⽰。 ● 英尺 启动 ⾃动对焦辅助光闪光  激活热保护功能的连续闪光次数： 关闭 ZOOM 次数 (mm) 105 135 200 启动 STBY ⾃动睡眠设置...
  • Page 14 规格参数 故障排除指南 型号 V860IIIP 如果遇到问题， 请参阅此故障排除指南。 PENTAX相机(参考兼容相机列表) 兼容相机 76Ws 功率 闪光灯不闪光。 (1/1档位) 闪光指数(1/1档位， 闪光灯没有牢固地安装在相机上。 GN≈60(mISO100) ● 200mm焦距)  →将闪光灯的固定座牢固地安装在相机上。 闪光覆盖范围 20~200毫⽶ 闪光灯和相机的电⼦触点变脏。 ● •⾃动变焦(⾃动设置适合镜头焦距和图像尺⼨的闪  →请清洁触点。 光覆盖范围) •⼿动变焦 电源⾃动关闭。 •闪光灯头旋转/倾斜，⽔平0~330°， 垂直-7°~120°(反射闪光) 当灯作为主控单元时， 90秒⽆操作后， ⾃动电源关闭功能⽣效。 ● 闪光持续时间 1/300秒−1/20000秒  →半按快⻔按钮或机⾝任意按键唤醒。 •曝光控制 作为从属单元在60分钟(或者选择30分钟)⽆任何操作时， 闪光灯会  ●...
  • Page 15 固件升级 ●本产品USB接⼝为Type-C接⼝，请使⽤Type-CUSB线。 ●产品升级固件需要GodoxG3程序软件⽀持，升级固件前请先下载 安装“GodoxG3固件升级软件”再选择相应的固件⽂件。 ●由于产品进⾏固件升级，说明书请以最新电⼦版为准。 兼容相机列表 本机可兼容以下宾得相机型号： 645Z K-3II K-S2 注： 1.此表格仅列举⽬前已测试的相机型号，未涵盖所有索尼 系列相机。其他相机型号，⽤⼾可⾃⾏测试。 2.本公司保留未来修改此表格内容的权利。 维护保养 闪光灯在⼯作时，如发现异常，应⽴即关掉电源，查明原因。 ● 灯体应避免震动，平时注意表⾯除尘。 ● 灯体稍有发热为正常现象，⽆特别需要时，勿连续引闪。 ● 闪光灯的所有维修概由本⼚指定可供原⼚配件之维修部负责。 ● 1年保修，消耗品如灯管等，不在1年保修范围。 ● 经发现，擅⾃检修此闪光灯的，将取消闪光灯之⼀年保修期，维修 ● 需要收取相关费⽤。 如果本品出现故障或者被⽔淋湿，在专业⼈员维修后⽅可继续使 ● ⽤。 如有技术更改，恕不另⾏通知。 ●...

  • Page 16: Foreword

    Always keep this product dry. Do not use in rain or in damp conditions. This V860IIIP camera flash applies to PENTAX series cameras and is compatible with TTL autoflash. With this TTL compatible flash, Do not disassemble. Should repairs become necessary, this your shooting will become simpler.

  • Page 17: Table Of Contents

    Foreword Warning Name of Parts Body Control Panel LCD Panel LCD Panel in Three Modes What's in the Box of V860IIIP Kit? Separately Sold Accessories Battery LED Modeling Lamp Attaching to a Camera Power Management Flash Mode — TTL Autoflash...

  • Page 18: Name Of Parts

    ● LCD Panel Name of Parts (1)TTL Autoflash Zoom:zoom display (Page 51) Automatic Focus length (Page 51) Manual(Page 41) High-speed sync TTL : TTL autoflash (Page 40) Distance indicator display Effectiveflashrange Flash exposure compensation amount ● Body The display will only show the settings currently applied. ●...

  • Page 19: Lcd Panel In Three Modes

    ● What’s in the Box of V860IIIP Kit? (4) Radio Transmission Shooting 1. Flash Unit 2. Lithium Battery 3. USB Battery Charger Transmitter Unit (TX) ● 4. USB Line 5. Charger 6. Mini Stand Flash mode 7. Protection Case 8. Instruction Manual...

  • Page 20: Battery

    LED Modeling Lamp Battery Press the Modeling Lamp Setting button to set the modeling lamp. ● Features Short press the Set Button to turn on or off the modeling lamp. 1. This flash unit uses Li-ion polymer battery which has long runtime. When turning the modeling lamp on, turn the select dial to set its The available charge-and-discharge times are 480.

  • Page 21: Flash Mode-Ttl Autoflash

    High-Speed Sync C.Fn Disabling Auto Power Off function is recommended when High Speed Sync (Flat-Pulse flash) enables the flash to synchronize the flash is used off camera. (C.Fn-STBY, Page 52) with all camera shutter speeds. This is convenient when you want to C.Fn Receiver Auto Power Off Timer is set to 60 minutes by use aperture priority for fill-flash portraits.

  • Page 22: M: Manual Flash

    M: Manual Flash Multi: Stroboscopic Flash The flash output is adjustable from 1/1 full power to 1/256th power With stroboscopic flash, a rapid series of flashes is fired. It can be in 1/10th stop increments. To obtain a correct flash exposure, use a used to capture a multiple images of a moving subject in a single hand-held flash meter to determine the required flash output.

  • Page 23: Wireless Flash Shooting: Radio (2.4G) Transmission

    The V860IIIP attach to the camera is called the transmitter ● unit, and a V860IIIP that is wirelessly controlled is called the receiver unit. ● You can also wirelessly control the V860IIIP set as the receiver unit with the transmitter X1T-S or XProS (sold separately).

  • Page 24: Wireless Settings

    6. TTL： Fully Automatic Wireless Flash Shooting Using Automatic Wireless Flash with a Single Receiver Unit Transmitter Unit Setting Attach a V860IIIP camera ● flash on the camera and set it as the Transmitter 3. Setting the Communication Channel unit.
  • Page 25 Receiver Unit Setting Using Automatic Wireless Flash with Multiple Receiver Units ●Set the other camera flash When stronger flash output or as the wireless Receiver more convenient lighting operation Unit. (Page 45) is needed, increase the number of Check the communication Receiver units and set it as a SYNC channel.

  • Page 26: M: Wireless Flash Shooting With Manual Flash

    The Reason & Solution of Not This describes wireless (multiple shooting) using manual flash. You Triggering in Godox 2.4G Wireless can shoot with a different flash output setting for each Receiver unit (firing group). Set all parameters on the Transmitter unit.

  • Page 27: Bounce Flash

    Bounce Flash Flash MenuC.Fn: Setting Custom Functions By pointing the flash head toward a wall or ceiling, the flash will bounce off the surface before illuminating the subject. This can The following table lists the available and unavailable custom soften shadows behind the subject for a more natural-looking shot. functions of this flash.

  • Page 28: Protection Function

    1. Over-Temperature Protection To avoid overheating and deteriorating the flash head, there is Model ● V860IIIP over-temperature protection in the system. When continuously Compatible Cameras PENTAX cameras (refer to Compatible Camera Models) firing for many times, the inner over-temperature protection...

  • Page 29: Firmware Upgrade

    The Camera Flash does not fire. ●  As the firmware upgrade needs the support of Godox G3 software, The camera flash is not attached securely to the camera. ● please download and install the "Godox G3 firmware upgrade →Attach the camera’s mounting foot securely to the camera.

  • Page 30: Fcc Statement

    FCC Statement This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Page 31: Warranty

    If maintenance service is needed, you can directly contact the product distributor or 务电话， 与我们联系， 由我们的服务⼈员为您安排服务 。 申请保修时， 您应提供有效的 authorized service institutions. You can also contact the Godox after-sale service call and we 保修卡作为保修凭证， ⽅可获得保修。 如您不能提供有效的保修卡， 则在我们可确认 will offer you service. When applying for maintenance service, you should provide valid warranty card.
