BEDIENUNGSANLEITUNG

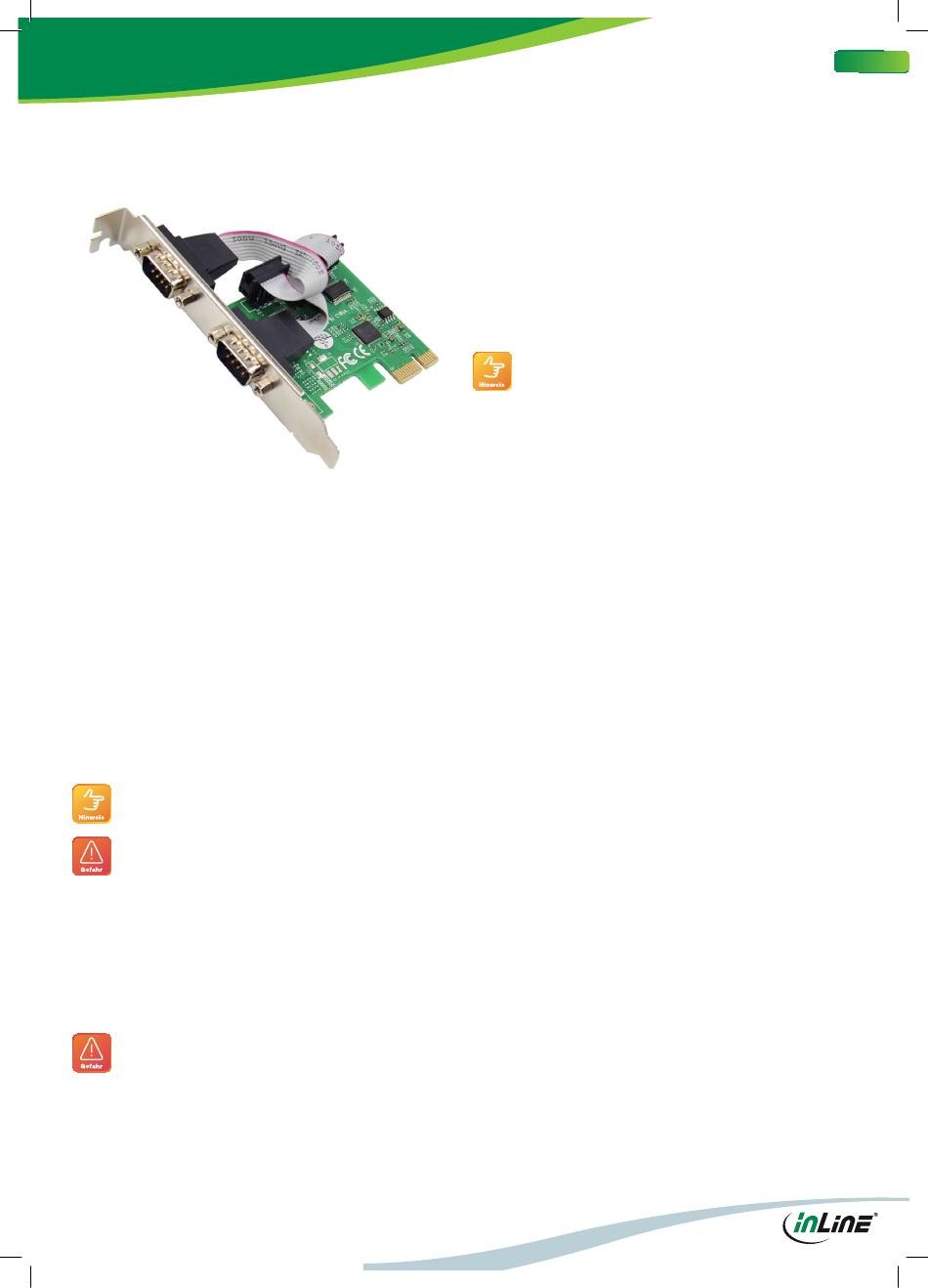

InLine® Schnittstellenkarte, 2x Seriell 9-pol, PCIe (PCI-Express)
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 76619D InLine® Schnittstellenkarte, 2x Seriell 9-pol, PCIe (PCI-Express)
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: 06 / 2024
LIEFERUMFANG
1x InLine® Schnittstellenkarte
2x Low-Profi le Slotblech
1x Treiber-CD
1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständ-
nis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese InLine® Schnittstellenkarte ist eine Zusatzkarte zum Einstecken in den Com-
puter.
• Kann mit Windows und Linux verwendet werden
• Installation in freiem PCIe-Steckplatz auf dem Mainboard des Computers
ALLGEMEINE WARNHINWEISE
• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Strom-
quelle abgezogen ist
• Vor Staub und Feuchtigkeit schützen
Wenn das Computergehäuse geöffnet ist, können spannungsführende Teile
berührt werden, es besteht die Gefahr eines Stromschlags und die Instal-
lation muss möglicherweise von einem Fachbetrieb durchgeführt werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehlan-
wendung gilt Folgendes:
• Installieren Sie die Schnittstellenkarte in den richtigen Steckplatz, da sonst Com-
puter und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder Bypässen.
EINFÜHRUNG
Diese InLine® Schnittstellenkarte ist eine Ein-Chip-Lösung, die einen PCIe2.0
Gen 1 Endpunkt-Controller vollständig integriert.
Sie verfügt über zwei serielle Ports, die sich leicht um weitere Geräte erweitern lassen.
Die serielle Schnittstelle unterstützt das RS-232-Protokoll und hat eine Übertra-
gungsgeschwindigkeit von bis zu 115200b/s, außerdem unterstützt sie Hardware-
und Software-Flusskontrolle.
SYSTEMANFORDERUNG
• Mainboard mit einem verfügbaren PCIe-Steckplatz
• Unterstützendes Betriebssystem
• Optisches Laufwerk für die Treiberinstallation
• Optional können Treiber auf folgender Seite heruntergeladen werden: www.
inline-info.com/downloadcenter
Bevor Sie die Schnittstellenkarte installieren und aktivieren, stellen Sie
bitte sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen
Daten von der Festplatte haben. Der Hersteller ist nicht verantwortlich
für die Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nach-
lässigkeit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an
Ihren Händler.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Chipsatz ASIX AX99100
• Entspricht PCI Express V2.0
• Single-Lane(x1)PCI-Express Endpunkt-Controller mit integriertem PHY
• Konform mit PCI Power Management 1.2
• Unterstützt Hardware- und Software-Flusskontrolle
• Unterstützt 5,6,7,8 und 9-bit Serielles Format
• Unterstützt On-Chip-FIFOs mit 256 Byte Tiefe im Sende- und Empfangspfad
jeder seriellen Schnittstelle
• Unterstützt Remote Wakeup und Power Management Funktionen
• Unterstützt langsamen IrDA-Modus (bis zu 115200bps) an allen seriellen
Schnittstellen
• Unterstützt Microsoft Windows XP oder neuer, Linux Kernel 2.6.x oder neuer
• Unterstützt gerade, ungerade, keine, Leerzeichen und Markierungsparität
• Unterstützt benutzerdefi nierte Baudrate durch interne PLL
HARDWARE-INSTALLATION
1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des
Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach
4. Suchen Sie einen freien PCIe-Steckplatz und entfernen Sie die Slotblende.
Verwahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCIe-Steckplatz aus und stecken Sie sie
fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie
sie mit der Halterungsschraube am Computergehäuse
7. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Compu-
ter ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen
haben
