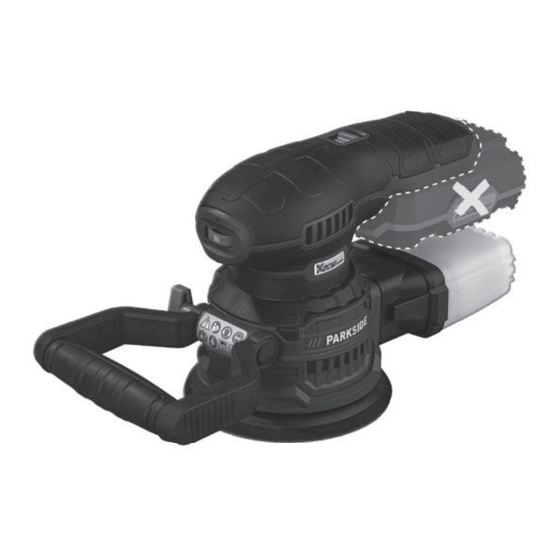

Cordless orbital sander
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 22

Quick Links

Download this manual
Akku-Exzenterschleifer / Cordless Orbital Sander /
Ponceuse excentrique sans fi l PAEXS 20-Li B2
Akku-Exzenterschleifer
Originalbetriebsanleitung
Ponceuse excentrique sans fi l
Traduction des instructions d'origine
Lijadora excéntrica recargable
Traducción del manual de instrucciones original
Aku excentrická bruska
Překlad originálního provozního návodu
Akkus excenter csiszoló
Az originál használati utasítás fordítása
Batteridreven excentersliber
Oversættelse af den originale driftsvejledning
IAN 449181_2307
Cordless Orbital Sander
Translation of the original instructions
Accu-excenterschuurmachine
Vertaling van de originele gebruiksaanwijzing
Smerigliatrice eccentrica ricaricabile
Traduzione delle istruzioni d'uso originali
Aku excentrická brúska
Preklad originálneho návodu na obsluhu
Akumulatorowa szlifi erka
mimośrodowa
Tłumaczenie oryginalnej instrukcji obsługi
