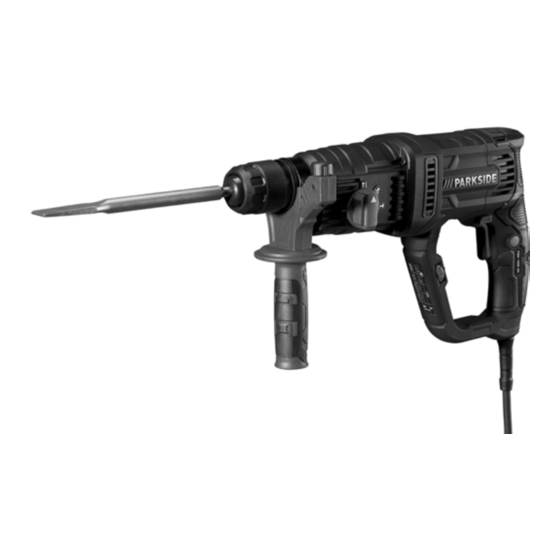

BOHR- UND MEISSELHAMMER/HAMMER DRILL/
PERFORATEUR BURINEUR PBH 1050 D4
BOHR- UND MEISSELHAMMER
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
HAMMER DRILL
Operation and safety notes
Translation of the original instructions
PERFORATEUR BURINEUR
Instructions d'utilisation et consignes de sécurité
Traduction de la notice originale
BOOR- EN BEITELHAMER
Bedienings- en veiligheidsinstructies
Vertaling van de oorspronkelijke
gebruiksaanwijzing
MŁOTOWIERTARKA Z UDAREM
Wskazówki dotyczące obsługi i bezpieczeństwa
Tłumaczenie instrukcji oryginalnej
VRTACÍ A SEKACÍ KLADIVO
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
VŔTACIE A SEKACIE KLADIVO
Pokyny pre obsluhu a bezpečnostné pokyny
Preklad pôvodného návodu na použitie
MARTILLO PERFORADOR Y
CINCELADOR
Instrucciones de utilización y de seguridad
Traducción del manual original
IAN 420127_2204
BORE- OG MEJSELHAMMER
Brugs- og sikkerhedsanvisninger
Oversættelse af den originale brugsanvisning
TRAPANO A PERCUSSIONE
SCALPELLATORE PNEUMATICO
Indicazioni per l'uso e per la sicurezza
Traduzione delle istruzioni originali
FÚRÓ- ÉS VÉSŐKALAPÁCS
Kezelési és biztonsági utalások
Eredeti használati utasítás fordítása
PNEVMATIČNI UDARNI VRTALNIK
Navodila za upravljanje in varnostna opozorila
Prevod izvirnih navodil
BUŠILICA I UDARNI ČEKIĆ
Upute za posluživanje i za Vašu sigurnost
Prijevod originalnih uputa
CIOCAN ROTOPERCUTOR
Instrucţiuni de utilizare și de siguranţă
Traducere a instruc iunilor originale
ПЕРФОРАТОР
Инструкции за обслужване и безопасност
Превод на оригиналната инструкция
ΚΡΟΥΣΤΙΚΟ ΡΑΠΑΝΟ ΜΕ
ΚΑΛΕΜΙ
Υποδείξει χειρισ ού και ασφαλεία
Μετάφραση του πρωτοτύπου των οδηγιών χρήση
