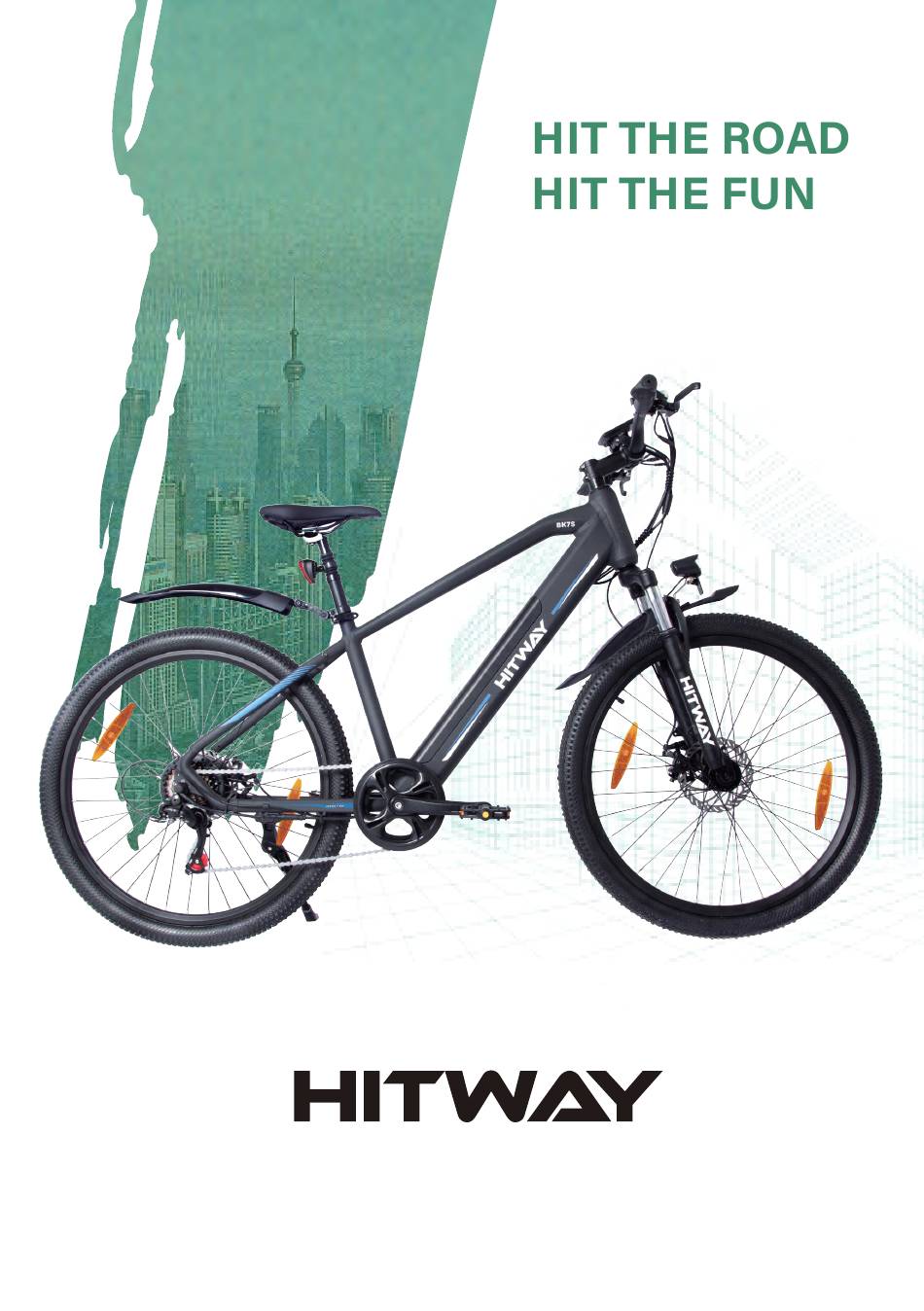

Pedelec-mit elektrischem
Antrieb / Nennleistung 250W
EKM V 4.05.08
Originalbetriebsanleitung
Product Model: BK7S
EKM V 4.01.01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BK7S and is the answer not in the manual?

Questions and answers

Related Manuals for HITWAY BK7S

Summary of Contents for HITWAY BK7S

  • Page 1 Pedelec-mit elektrischem Antrieb / Nennleistung 250W EKM V 4.05.08 Originalbetriebsanleitung Product Model: BK7S EKM V 4.01.01...
  • Page 2 Deutsch..........1 English..........39 Français...........81 Español..........122 Italiano..........163 Nederlands........204 Polski..........245...

  • Page 3: Table Of Contents

    Inhalt Zudieser Anleitung·······················································01 Rechtliche Garantieanspruch und Gewährleistung ·············02 Allgemeine Warnhinweise·············································03 Verbot von Änderungen ················································03 Persönliche Schutzausrüstung ·······································04 Grundlegende Sicherheitshinweise ·································04 Warnung zur Fahrradsicherheit ······································04 Sicherheitshinweise Akku ·············································08 Sicherheitshinweise Ladegerät ······································09 Akku laden·································································09 Bremsen ···································································09 Transport ··································································09 Lagerung ··································································13 Pflege eines elektrischen Fahrrads ································13 Fahren······································································14 Gesetzliche Anforderungen...

  • Page 4: Anleitung

    Zu dieser Originalbetriebsanleitung Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme des Fahrrads, um alle Funktionen richtig und sicher anzuwenden. Die Betriebsanleitung ersetzt nicht die persönliche Einweisung durch den ausliefern den Fachhändler. Die Betriebsanleitung ist Bestandteil des Fahrrads. Wenn es eines Tages weiter veräußert wird, ist sie dem Folgeeigentümer zu übergeben.

  • Page 5: Rechtliche Garantieanspruch Und Gewährleistung

    WICHTIG: Dieses Handbuch enthält wichtige Sicherheits-, Leistungs- und Serviceinformationen. Lesen Sie es bitte aufmerksam vor der ersten Fahrt mit Ihrem neuen Fahrrad durch und bewahren Sie es als Referenz zum späteren Nachschlagen auf. Zusätzliche Sicherheits-, Leistungs- und Wartungsinformationen für bestimmte Teile wie Federbeine oder Pedale an Ihrem Fahrrad sind möglicherweise ebenfalls Ihrem Fahrrad oder dem von Ihnen gekauften Zubehör beigepackt worden.

  • Page 6: Warnhinweise

    · Keine Garantie für zufällige Schäden · Keine Garantie bei unsachgemäßem Gebrauch · Keine Garantie bei Zweckentfremdung · Keine Gewährleistung bei Schäden durch unsachgemäßen Einbau · Keine Gewährleistung bei Nichteinhaltung von Inspektions- und Wartungsintervallen · Keine Gewährleistung bei Verlust von Teilen oder Zubehör Allgemeine Warnhinweise Radfahren birgt, wie jede andere Sportart auch, die Gefahren von Verletzungen und Sachschäden.

  • Page 7: Persönliche Schutzausrüstung

    Eine Leistungsoptimierung (Modi kation) ist illegal. Nach der Straßenverkehrs-Zulassungs-Ordnung (StVZO) gilt ein EPAC mit einem Motor, der ein Fahrrad über die zulässigen 25 km/h hinaus beschleunigen kann, als Kraftfahrzeug und benötigt daher eine Fahrerlaubnis der Klasse AM/B.Der Hersteller hat keine Betriebsbewil- ligung für den Verkauf von Motorfahrzeugen.
  • Page 8 Warnung vor mechanischem Versagen Das Fahren mit einem Fahrrad kann aufgrund eines mechanischen Versagens oder unsachgemäßer Verwendung zu schweren Verletzungen oder zum Tod führen. - Führen Sie vor der Benutzung Ihres Fahrrads immer einen Sicherheitstest durch. - Machen Sie sich vor der Fahrt mit den Bremsen, Pedalen und der Schaltung vertraut. - Fahren Sie immer mit einer Geschwindigkeit, die den Fahrbedingungen entspricht.
  • Page 9 Fahren auf unsicheren Straßen Der Elektromotor, die Kurbel oder das Tretlager können beim Fahren an Steigungen oder über Bordsteine berührt und beschädigt werden. - Benutzen Sie das Fahrrad nur auf zugelassenen Straßen. - Wenn Sie auf ein Hindernis stoßen, umfahren Sie es nach Möglichkeit. - Wenn das Fahrrad beschädigt ist, lassen Sie es von einem Fachhändler überprüfen.
  • Page 10 Bei hohen Geschwindigkeiten oder beim Überfahren von Bordsteinen kann es zu einem Sturz kommen. Dies kann zu schweren Verletzungen oder zum Tod führen. · Fahren Sie immer mit einer der Umgebung angepassten Geschwindigkeit. Warnung bei Austausch oder Einbau von Zubehör Der Fahrradhersteller hat möglicherweise die Kompatibilität, Zuverlässigkeit oder Sicherheit dieser Komponenten oder Zubehörteile, die den Komfort, die Leistung und das Aussehen des Fahrrads verbessern, nicht getestet.

  • Page 11: Sicherheitshinweise Akku

    Lärm Der A-bewertete Emissionsschalldruckpegel übersteigt die 70 dB(A) nicht. Warnung vor Erkrankungen Längeres Sitzen im Sattel kann bei Männern Prostataerkrankungen verursachen. - Einbau eines Sattels mit weiblicher/männlicher Ergonomie (falls erforderlich). - Prüfen Sie, ob dies notwendig ist. Warnung vor Dehydrierung Radfahren ist ein anstrengender Sport.

  • Page 12: Sicherheitshinweise Ladegerät

    • Halten Sie den Akku von Kindern fern. • Versenden Sie nie selbst einen Akku! Ein Akku gehört in die Kategorie Gefahrgut.Unter bestimmten Bedingungen kann er sich überhitzen und in Brand geraten. Sicherheitshinweise Ladegerät • Halten Sie das Ladegerät von Regen und Nässe fern. •...
  • Page 13 Einstellung der Bremskraft Jeder Bremshebel verfügt über eine Einstellschraube, mit der die Spannung des Bremszugs fein eingestellt werden kann. Durch Drehen der Einstellschraube gegen den Uhrzeigersinn erhöht sich die Bremszugspannung, durch Drehen im Uhrzeigersinn verringert sich die Spannung. Die Einstellschraube hat eine Sicherungsmutter, die verhindert, dass sich die Einstellung von selbst verändert.
  • Page 14 Bremssteuerungen und-Funktion Es ist sehr wichtig für Ihre Sicherheit, dass Sie sich bewusst machen, welcher Bremshebel an Ihrem Fahrrad welche Bremse steuert. Traditionell steuert der rechte Bremshebel die Hinterradbremse und der linke Bremshebel die Vorderradbremse. Um sich zu vergewissern, ob die Bremsen Ihres Fahrrads tatsächlich so eingestellt sind, drücken Sie einen Bremshebel und schauen Sie, welche Bremse dadurch betätigt wird, vorne oder hinten.
  • Page 15 kann dies zu einer Gewichtsverlagerung auf das Vorderrad führen (oder bei starker Bremsung um die Vorderradnabe herum, wodurch Sie über den Lenker iegen könnten). Ein Rad mit mehr Gewicht nimmt einen größeren Bremsdruck vor dem Blockieren auf, während ein Rad mit weniger Gewicht bereits bei geringerem Bremsdruck blockiert. Wenn Sie also die Bremsen betätigen und Ihr Gewicht nach vorne verlagert wird, müssen Sie Ihren Körper nach hinten verlagern, um das Gewicht wieder auf das Hinterrad zu übertragen.

  • Page 16: Lagerung

    Lagerung Wenn Sie Ihre Batterie längere Zeit lagern (länger als zwei Monate): Entnehmen Sie die Batterie aus dem Fahrrad. Lithium-Ionen-Batterien werden am besten bei einem Ladezustand von 40-60% gelagert. Laden Sie den Akku bei Langzeitlagerung alle 30 Tage bis auf 40-60 % auf. Bestimmen Sie den Ladezustand anhand der integrierten Ladeanzeige am Akku oder der Akkuanzeige am Fahrrad.

  • Page 17: Fahren

    FAHREN Verwenden Sie es nicht, bis Sie die Anweisungen sorgfältig gelesen und die Leistung des Produkts verstanden haben; Verleihen Sie es nicht an Personen, die das Produkt zum Fahren nicht manipulieren können. Bevor Sie mit dem Fahrrad fahren, prüfen Sie, ob die Bremsen funktionieren. Bitte aktivieren Sie beim Bremsen zuerst die Hinterradbremse und dann die Vorderradbremse.

  • Page 18: Reifendruck Prüfen

    - Die Beleuchtung und Re ektoren sind nicht verdeckt. - Der Akku ist geladen - Der Sattel ist sicher befestigt und korrekt eingestellt - Die Pedale sind sicher befestigt Reifendruck prüfen Sie nden die Angabe des zulässigen Reifenfülldrucks auf der Seite des Reifens. Wir empfehlen für das Prüfen und Korrigieren des Reifenfülldrucks eine Fahrrad-Standpumpe mit Manometer.
  • Page 19 PRODUKTFUNKTIONSDIAGRAMM Abbildung 1 (Gesamtfahrzeugdiagramm) Hinweis: Das Produkt-Upgrade kann dazu führen, dass das tatsächliche Produkt, das Sie erhalten, von dem Muster auf dem Foto abweicht. Machen Sie sich keine Sorgen, die spezifischen Funktionen sind dieselben und beeinträchtigen Ihre normale Verwendung nicht. 1.

  • Page 20: Montageanleitung

    Montageanleitung Teilebeschreibung BK7S Teile 1. Sitzsack und Sitzrohr 2 Rad-Reflektor 3. 16-in-1 Werkzeug 4.Pedal 5.Rücklicht 6.Verschlußschraube 7.hinteres Schutzblech 8.vorderes Schutzblech 9.Vorderrad Schnellspanner 10.Vorderrad 1. Einbau des Lenkers 1. Drehen Sie das Lenkerrohr zur Vorderseite des Fahrrads und stellen 2.Ziehen Sie die Schrauben Sie das Rohr und die Gabel so ein, dass sie parallel und senkrecht zum mit dem Inbusschlüssel Nr.
  • Page 21 4. Befestigen Sie die Verschlussschraube der 5. Entfernen Sie die 4 Schrauben der vorderen Abdeckung mit dem Inbusschlüssel Nr. 4 im 16-in-1-Werkzeug und entfernen Sie die vordere oberen Abdeckung. Abdeckung der Röhre. 7. Verwenden Sie den Inbusschlüssel Nr. 4 im 16-in-1-Werkzeug, um die 4 Schrauben der vorderen Abdeckung schrittweise in...
  • Page 22 5. Ziehen Sie die Mutter mit dem kombinierten Werkzeug fest 4. Nehmen Sie die 10-mm-Hülse heraus.Dann installieren Sie das 16-in-1-Werkzeug gemäß dem Bild. 6. Verwenden Sie 7. Befestigen Sie die den Inbusschlüssel vordere Schutzblech- Nr. 4 im halterung am 16-in-1-Werkzeug, entsprechenden um die Schraubenloch der...
  • Page 23 6. Schrauben Sie die Schnellspannstangenmutter wie in der Abbildung gezeigt auf. 7. Passen Sie die Richtung des Schrauben- schlüssels an, stellen Sie die entsprechende Schraubenfestigkeit ein und ziehen Sie den Schraubenschlüssel nach oben fest. Hinweis: Achten Sie bei diesem Vorgang darauf, dass sich das Vorderrad in der Mitte des Vorderradgabelrohrs befindet.
  • Page 24 Installationsmethode für das linke Pedal: Das auf der Pedalwelle markierte „L“ stellt das linke Pedal dar. Drehen Sie zuerst die Pedalwelle gegen den Uhrzeigersinn und schrauben Sie sie in die linke Kurbel, und drehen Sie sie dann mit einem Nr. 15 Gabelschlüssel gegen den Uhrzeigersinn fest. 5.
  • Page 25 Ziehen Sie den Schnellspannhebel der Sitzroh- Setzen Sie das Sitzrohr ein und stellen Sie es reinstellung in die in der Abbildung gezeigte auf die gewünschte Höhe ein Richtung. (Hinweis: Setzen Sie das Sitzrohr tiefer als die Sicherheitsmarkierung ein.) Drücken Sie den Schnellspannhebel in die in der Abbildung gezeigte Richtung Hinweis: Wenn der Klappschlüssel zu fest oder zu locker sitzt, stellen Sie bitte die...
  • Page 26 7. Aus- und Einbau des Akkus 1. Drehen Sie den Schlüssel nach links unten und der Akku 2. Heben Sie den Akku nach oben und springt auf. heraus. 3. Der Stecker des Akkus ist unten und in das Akkurohr gesteckt. 4.

  • Page 27: Einführung Der Funktion

    Einführung der Funktion: (Bild 1) 1. Aufladen: Öffnen Sie die Plastikabdeckung des Akkus ab (Bild 1), schließen Sie das Ladegerät an, um den Ladevorgang zu starten. Wenn der Akku voll ist und die Anzeige- leuchte des Ladegeräts von rot auf grün wechselt, bedeutet dies, dass es vollständig aufgeladen ist.
  • Page 28 Motor Der Motor unterstützt Sie beim Treten der Pedale mit Kraft. Über das Display können Sie die gewünschte Geschwindigkeitsstufe einstellen. Die maximale Unterstützungsgeschwindigkeit des Elektromotors beträgt 25 km/h. Akku Elektrische Hilfsantriebe benötigen Energieunterstützung durch eine Batterie. Die Batterie be ndet sich unterhalb des Rahmens. Der Akku kann geladen werden, indem er mit dem entspre- chenden Schlüssel aus dem Rahmen entfernt wird.Der Akku kann nur mit dem mitgelieferten Ladegerät aufgeladen werden.
  • Page 29 Fahren im Unterstützungsmodus Wenn Sie noch nie mit einem Fahrrad mit elektrischer Unterstützung gefahren sind, sollten Sie zunächst das Fahren im Unterstützungsmodus auf einer Straße ohne Verkehrshindernisse üben. Der Hilfsantrieb wird nur aktiviert, wenn Sie in die Pedale treten. Setzen Sie sich in den Sattel, bevor Sie in die Pedale treten.

  • Page 30: Prduktparameter

    PRODUKTPARAMETER Parameter Standard Version Aluminiumlegierung Körpermaterial Farbe Schwarz 1770mm*680mm*1100mm Entfaltungsgröße Ausblick & Abmessungen Drahtspeichenräder Hub-Formular Radgröße 26 Zoll Packungsgröße 1470*240*780mm 28.84kg/21.94kg Brutto /Netto (63.58lb/48.37lb) Maximale Belastung 120kg (264,55 Pfund) 25km/h (15,53mph) Maximale Geschwindigkeit 35km-90km beeinflusst von Last, Temperatur, Leistungspa- Straßenzustand, Fahrmodus rameter usw.
  • Page 31 Batterietyp 18650 Lithium-Ionen-Power-Akku 12Ah(432Wh) Batteriekapazität Batterie-Nennspannung Motornennleistung 0.25kW Motorische Form Unterstützter Fahrmodus Elektronische 26 Zoll / 36 V / bürstenloser Spezifikationen Motorentyp Hochgeschwindigkeitsmotor mit Getriebe Motornenndrehzahl im Leerlauf 300±10r/min Ladegerät-Ausgang 42V 2.0A Ladegerät-Eingang 100~240V 50/60Hz 3.0A Unterspannungsschutzwert 29V±1V Überstromschutzwert 15A±1A Ladezeit 5-6 Stunden Instrumentenanzeige...

  • Page 32: Anweisung Für Manueles Steuerungs-Display

    Anweisungen zur Verwendung des Handbedienungsfelds des Instruments Bedienungsanleitung: 1. Anzeigefunktion Geschwindigkeitsanzeige, Unterstützungsanzeige, Leistungsanzeige, Fehlermeldung, Kilometeranzeige, Spannungsanzeige, Einzelstartzeit, 6 km / h Boost, Bremsanzeige, Scheinwerferanzeige 2. Steuer- und Einstellfunktionen Netzschaltersteuerung, Scheinwerferschaltersteuerung, 6-km/h-Unterstützungseinstel - lung, 3-Gang-Unterstützungseinstellung, Umschalten der Geschwindigkeitsanzeige, Umschalten der Kilometerstand- und Einzeleinschaltzeit-Span- nungsanzeige.
  • Page 33 Inhaltseinführung von Display Batterieleistung und BMS-Restleistung 2.Multifunktionaler Ausstellungsbereich Gesamtkilometerstand ODO, EinzelkilometerstandTRIP (Einheit: Meile, km), Einzel startzeit TIME, Batteriespannung VOL 3.Geschwindigkeitsanzeigebereich AVG: Durchschnittsgeschwindigkeit, MAX: Höchstgeschwindigkeit, SPEED: aktuelle Geschwindigkeit, Einheit mph, km/h 4.Bike kraftunterstützte Gangeinstellung 0-3/0-5 Digitalanzeige und Gangbalkenanzeige 5.Fahrradstatus-Anzeigebereich : Motorausfall； :Controllerstörung；...
  • Page 34 6.Scheinwerferanzeige： Scheinwerfer-Anzeigesymbol Wenn die Scheinwerfer eingeschaltet werden, leuchtet das Symbol lange, und wenn die Scheinwerfer ausgeschaltet werden, wird das Symbol nicht angezeigt. Schaltfläche Einführung: Die spezifische Tastenkombination ist wie folgt Erläuterung spezifischer Operationen： 1.Halten Sie im ausgeschalteten Zustand die Taste gedrückt, um sie einzus chalten.
  • Page 35 3.Halten Sie im eingeschalteten Zustand die Taste gedrückt, um zwischen VAG (Durchschnittsgeschwindigkeit), MAX (Höchstgeschwindigkeit) und SPEED (aktuelle Geschwindigkeit) zu wechseln. 4.Halten Sie im 3-Tasten-Modus beim Einschalten die Taste lange gedrückt, um den Scheinwerfer einzuschalten, und drücken Sie sie erneut lange, um den Scheinwerfer auszuschalten.

  • Page 36: Fehlercodes Und Lösungen Zur Fehlerbehebung

    Fehlercodes und Lösungen zur Fehlerbehebung Fehlercode Bedeutung des Codes Inspektionen Codebedeutung Prüfen Sie, ob der Akku vollständig aufgeladen ist. Wenn dieser Fehlercode nach einer vollen Unterspannung der Batterie Ladung immer noch erscheint, müssen Sie den Akku ersetzen. Überprüfen Sie die Verkabelung des Hinterrad- motors auf Beschädigungen.
  • Page 37 Seriennummer häu ge Probleme Lösung 1. Wir empfehlen, den Reifen zuerst zu entlüften und ihn dann mit professioneller Ausrüstung aufzupumpen Die Reifen ist 2. Wenn immer noch undicht ist, muss der Schlauch ersetzt werden. Wir können die Ersatzteile liefern und lassen den undicht.

  • Page 38: After-Sales

    Um das Fahrrad am Ende seiner Lebensdauer zu entsorgen, gehen Sie wie folgt vor: - Entsorgen Sie das Fahrrad und seine Komponenten, wie z. B. den Akku und Elektro-und Elektronikbauteile gemäß den örtlichen gesetzlichen Bestim-mun gen und Richtlinien, z. B. über einen Recyclinghof. - Beachten Sie dabei die Angaben des Akku-Herstellers und des Herstellers der Elektro-und Elektronikbauteile.

  • Page 39: Eg-Konformitätserklärung

    BK7S (36) Deutsch / English / Français / Español / Italiano / Nederlands / Polski...

  • Page 40: Rückversand Des E-Bikes

    Rückversand des E-Bikes Für den Rückversand Ihres E-Bikes: Nutzen Sie ausschließlich den Versandkarton mit dem das E-Bike angeliefert wurde. Verpacken Sie das E-Bike so, dass es gegen Stöße geschützt ist.Für den Rückversand muss der Akku im Fahrrad in der dafür vorgesehenen Akku-Halterung eingesetzt und verriegelt sein. WICHTIG Es dürfen grundsätzlich keine E-Bikes mit Akkus versendet werden die einen mechanischen oder elektrischen Defekt aufweisen.

  • Page 41: Garantiekarte

    Garantiekarte Kundeninformationen: Fahrrad-Informationen: Name: Modell: Addresse: Stadt: Seriennummer: Staat/Provinz: Postleitzahl: Kaufdatum: Land: Telefonnummer: Email: ------------------------------------------------------- Beschreibung: Bitte füllen Sie die oben stehenden Kunden- und Fahrradinformationen aus. Bitte bewahren Sie die Garantiekarte an einem sicheren Ort auf. Bitte legen Sie diese Karte und den Kaufbeleg vor, wenn Sie einen Garantieservice in Anspruch nehmen.
  • Page 42 Pedelec-with electric drive up to 250W EKM V 4.05.08 Operating Manual Translation of the original operating manual Produkt-Modell: BK7S EKM V 4.01.01...
  • Page 43 Content About this manual ························································41 Legal Warranty Claims and Guarantees ···························42 General Warnings························································43 Modification Warnings···················································43 Personal Protective Equipment·······································44 Basic Safety Instructions················································44 Bicycle Safety Warnings················································44 Battery Safety Instructions·············································49 Charger Safety Instructions ···········································49 Charging the Battery·····················································50 Brakes·······································································51 Transportation·····························································53 Storage······································································53 Maintaining the e-bike···················································54 Riding········································································54 Legal requirements·······················································55...

  • Page 44: About This Manual

    About the Operating Instruction Manual Please read the operating instruction manual before use in order to use all functions correctly and safely. This operating instructions does not replace the personal instructions of the specialised dealer who supplied the bike. The operating instruction manual is an integral part of the bicycle. If the bicycle is ever resold, it must be handed over to the next owner.

  • Page 45: Manufacturer's Warranty

    IMPORTANT: This manual contains important safety, performance and service information. Please read it carefully before riding your new bike for the rst time and keep it as a reference for future reference. Additional safety, performance and maintenance information for certain parts such as shocks absorbers or pedals on your bicycle may also have been included with your bicycle or the accessories you purchased.

  • Page 46: Warnings

    The original proof of purchase must be kept together with the service booklet in order to safeguard warranty claims. With the purchase, the warranty conditions are recognised in full and without restriction. The following conditions apply: · No warranty for accidental damage ·...

  • Page 47: Equipment

    Failure to check compatibility, ensure proper installation, operation and maintenance of components or accessories can result in serious injury or death. Performance optimisation ( retro t ) is illegal. According to the German Road Tra c Permit Ordinance (StVZO), EPACs with motors that can accelerate a bicycle beyond 25 km/h are considered motor vehicles and therefore require a driver's licence of class AM/B.
  • Page 48 DRIVING SAFETY Obey all rules of the road and all local tra c laws. You share the road or path with others - motorists, pedestrians and other cyclists. Respect their rights. Ride in a defensive manner. Always assume that others are not aware of you. Always look ahead and be prepared to avoid problems from the following situations: Vehicles slowing down, turning, turning into the road or lane in front of you, or coming up behind you.
  • Page 49 Avoiding res and explosions Never clean your bicycle and its components with a water hose, high-pressure cleaner or steam cleaner! Moisture, electrically conductive dirt or mechanical damage may cause a short circuit. This may result in the battery catching re or exploding. ·...
  • Page 50 Avoid serious injury or death in twilight or at night Cycling at night is much more dangerous than cycling during the day. A cyclist is very di cult for motorists and pedestrians to recognise. Therefore, teenagers should never ride at dusk or at night. Adults who have decided to take on the greatly increased risk of riding at dawn, dusk or at night must take extra care and use special equipment to reduce this risk.
  • Page 51 Avoid serious injury due to incorrect maintenance, care and cleaning Incorrect maintenance, care and cleaning can lead to injury or even death. · Only carry out the activities listed in the maintenance instructions. · Only use commercially available lubricants and cleaning products. ·...

  • Page 52: Instructions

    Avoid freezing temperatures Cycling in cool or cold temperatures can lead to freezing. · Always wear appropriate clothing, including face protection, in cool or cold temperatures. Avoid falls due to sudden start of electric motor assistance There is a risk of losing control and falling due to the sudden start of electric motor assistance. ·...

  • Page 53: Charging The Battery

    Charging the battery Risk of the battery exploding if the wrong charger is used. This can result in serious or even fatal injuries. · Only use the charger supplied. · Observe and follow the instructions in the charger manual. · The battery must be charged in a temperature range between 10℃ and 30℃. Charging the battery when it is removed from the charger generally results in a slightly longer battery life as the heat generated during the charging process can be released more easily into the air.
  • Page 54 Adjusting the brake force There is an adjustment screw on each of the brake levers with which the tension of the brake cable can be readjusted. Turn this adjusting screw anti-clockwise to increase the tension and clockwise to reduce the tension. There is a locking nut on the adjusting screw which prevents the setting from changing by itself.
  • Page 55 BRAKE CONTROLS AND FUNCTIONS It is very important for your safety that you realise which brake lever on your bike controls which brake. Traditionally, the right brake lever controls the rear brake and the left brake lever controls the front brake.

  • Page 56: Transportation

    A wheel with more weight absorbs more brake pressure before locking, while a wheel with less weight locks with less brake pressure. So when you apply the brakes and your weight is shifted forwards, you have to shift your body backwards to transfer the weight back to the rear wheel. At the same time, you must both reduce the rear wheel braking force and increase the braking force on the front wheel.

  • Page 57: Battery Maintenance

    CARING FOR AN ELECTRIC BIKE Maintain your batteries as described in the section ‘Battery care and safety’. This is particularly important if batteries are not used for a long period of time. Regularly check the cables and electrical connections of your bike for damage. Frayed or heat-dam- aged cables, loose plugs or poor connections might damage the system.

  • Page 58: Legal Requirements

    Legal Requirements If you want to ride your e-bike on public roads, you must equip it in accordance with national regulations. Legally, our 25 km/h models are treated in the same way as bicycles and are therefore subject to the same regulations. In Germany, these issues are regulated by the Road Tra c Permit Ordinance (StVZO) and the Road Tra c Ordinance (StVO).

  • Page 59: Delivery Details

    Delivery Details - Bicycle incl. battery - Battery charger - Two keys (keep spare in a safe place) for battery removal - Printed copy of the operating manual - Two pedals (not tted) - Bell (not tted) - Seat bag and seat post (not tted) - Front wheel (not tted) - Front wheel quick release - Rear light (not installed)

  • Page 60: Function

    PRODUCT FUNCTION DIAGRAM Figure 1 (Whole bike diagram) Note: The product upgrade may cause the actual product you receive to be different from the sample in the photo, please don't worry, the specific functions are the same and will not affect your normal use.

  • Page 61: Parts Introduction

    Assembly instructions Parts Introduction BK7S Parts 1.Seat bag seat tube 2. Wheel Reflector 3. 16-in-1 tool 4.Pedal 5.Tail light 6.Screw plug 7.Rear Fender 8.Front Fender 9.Front wheel quick release 10.Front Wheel 1. Install the Handlebar 2. Use the No. 5 Allen key from 1.
  • Page 62 4. Fasten the top cover screw plug. 5. Remove the 4 front cover screws with the No. 4 Allen key in the 16-in-1 tool and remove the tube front cover. 7. Use the No. 4 Allen key in the 16-in-1 tool to gradually tighten the 4 front cover screws in the order shown...

  • Page 63: Install The Front Wheel

    5. Tighten the nut with the combined tool. 4. Take out the 10mm sleeve and combine the 16-in-1 tool as shown in the picture. 7. Fix the front 6. Use the No. fender support 4 Allen key in rods to the the 16-in-1 tool corresponding to remove the...

  • Page 64: Install The Pedals

    6. Screw on the quick release rod nut as shown. 7. Adjust the direction of the handle, adjust the screw to a suitable tightness, and fasten the handle upward. Note: During this process, ensure that the front wheel is in the center of the front fork tube.
  • Page 65 Left Pedal Installation Method: The "L" marked on the pedal shaft means the left pedal. First, turn the pedal shaft counterclockwise by hand to pre-screw it into the left crank, and then use a No. 15 open-end wrench to turn it counterclockwise to tighten it. 5.
  • Page 66 Insert the seatpost and adjust it to the desired Pull adjustment handle of the seatpost in the height direction shown in the picture. (Note: the length of seatpost inserted should exceed the safety mark). Press the handle in the direction shown in the figure.

  • Page 67: Battery Removal And Installation

    7. Battery removal and installation 1. The key is twisted to the left and the battery pops open. 2.Lift the battery up and out. 3. The battery discharge port is placed downwards and into the 4. Press down on the battery so that it is fully battery tube.

  • Page 68: Function Introduction

    Function introduction: (Picture 1) 1. Charging: Unscrew the plastic cover on the battery (Picture 1), connect the charger to start charging, when the battery is full and the indicator light of the charger changes from red to green, it means it is fully charged. (Picture2) 2.Power on: refer to Picture 2, press and hold button to turn on/off .

  • Page 69: Control Display

    Motor The motor provides you with power when you pedal. You can set the required speed level via the display. The maximum assisted speed of an electric motor is 25 km/h. Battery The electric assist transmission requires a battery for energy support. The battery is located under the frame.
  • Page 70 Riding in Assist Mode If you have never ridden an electric assist bicycle before, you should rst practice riding in Assist Mode on a road clear of tra c. The Assist only starts when you pedal. Sit on the saddle before you start pedaling.

  • Page 71: Product Parameters

    PRODUCT PARAMETERS Parameter Standard Version Aluminum alloy Body Material Color Black 1770mm*680mm*1100mm Unfolding Size Outlook & Dimension Hub Form Wire spoked wheels Wheel Size 26 inches 1470*240*780mm Package Size 28.84kg/21.94kg Gross/Net (63.58lb/48.37lb) Maximum Load 120kg (264.55 lb) 25km/h (15.53mph) Maximum Speed Performance 35km-90km Affected by load, Parameters...
  • Page 72 Battery Type 18650 lithium ion power battery 12Ah(432Wh) Battery Capacity Battery Rated Voltage Motor Rated Power 0.25kW Motor Form Assist mode Electrical Specifi- 26 inch/36V/high speed brushless cations Motor Type motor with gear Motor Rated No-Load Speed 300±10r/min Charger Output 42V 2.0A Charger Input 100~240V 50/60Hz 3.0A...

  • Page 73: Function Description

    MANUAL CONTROL INSTRUMENT PANEL INSTRUCTION Function description: 1. Display function Speed display, power assist display, power indicator, fault prompt, mileage display, voltage display, single boot time, 3.75mph boost, brake indication, headlight display 2. Control, set function Power switch control, headlight switch control, 3.75mph booster setting, 3-speed booster ratio setting, speed display switching, mileage and single boot time and voltage display switching.
  • Page 74 Introduction to the display Battery level, BMS , Remaining battery level 2.Multi-function display area Total mileage ODO, single mileage TRIP (unit: mile, km ), single switch-on time TIME, battery voltage VOL 3.Speed display area AVG: Average speed, MAX: Maximum speed, SPEED: Current speed; unit mph, km/h 4.Bicycle power-assisted gear adjustment 0-3/0-5 digital display 5.Bicycle status display area...
  • Page 75 6. Headlight： The headlamps display icon, when the headlamps are on, the icon is long lit. When the headlight are off, the icon is not displayed. Introduction to the buttons: The specific combination of button positions are as follows Specific operation explanation： 1.
  • Page 76 3. In the power-on state, long press can switch between VAG (average speed), MAX (maximum speed), and SPEED (current speed). 4. In the power-on state, long press the button to switch on the headlight, long press again to switch off the headlight. 5.In the power-on state, the bike is in no speed state, long press the button, the bike enters the boost mode, and the gear then switches to the P mode.

  • Page 77: Fault Codes And Troubleshooting Methods

    Fault codes and troubleshooting methods Error code Code meaning Inspections Normal Status Check that the battery is fully charged. If this error code still appears after a full charge you Battery Undervoltage need to replace the battery. Check the rear wheel motor wiring for damage, if the error code still appears after replugging or Motor Failure damaged, the motor will need to be replaced.
  • Page 78 Serial number Common problems Solution 1. We recommend de ating the tyre rst and then in ating it with professional equipment The tyres are 2. If still leaking, the inner tube needs to be replaced. We leaking. can supply the spare parts and let the customer replace it according to our video.

  • Page 79: Service

    display display To dispose of the bicycle at the end of its lifetime, proceed as follows: - Dispose of the bicycle and its components, such as the battery and the electric and electronic components, in accordance with the local legal regulations and guidelines, e.g.

  • Page 80: Maintenance And After-Sales Ec Declaration Of Conformity

    BK7S (77) Deutsch English / Français / Español / Italiano / Nederlands / Polski...
  • Page 81 CO.,LTD BK7S (78) Deutsch English / Français / Español / Italiano / Nederlands / Polski...

  • Page 82: E-Bike Returns

    Return of E-bikes Only use the shipping carton that the E-bike was delivered in. Be careful to protect the E-bike from impact when packing it. When returning, the battery must be inserted into the battery holder provided with the bicycle and locked. IMPORTANT E-bikes with batteries that have mechanical or electrical defects may not be shipped.

  • Page 83: Warranty Card

    Warranty Card Customer Information: Bicycle Information: Name: Model: Address: City: Serial Number: State/Province: Postal Code: Purchase Date: Country: Phone: Email: ------------------------------------------------------- Instructions: Please ll in the customer and bicycle information above. Keep this warranty card in a safe place. Present this card along with proof of purchase for any warranty service. This warranty card is valid for the warranty period speci ed.
  • Page 84 VAE (Pedelec) Entraînement jusqu'à 250 W EKM V 4.05.08 Manuel d'utilisation Traduction du manuel d'utilisation original Modèle de produit: BK7S EKM V 4.01.01...
  • Page 85 contenu A propos de ce manuel··············································83 Garantie légale et exigences·······································84 Avertissement général···············································85 Avertissement de modification·····································85 Équipement de protection individuelle···························86 Instructions de sécurité de base··································86 Avertissement de sécurité pour le vélo··························87 Instructions de sécurité concernant la batterie················91 Instructions de sécurité du chargeur·····························91 Charger la batterie····················································91...

  • Page 86: Vélo

    À propos du manuel d'utilisation Veuillez lire ce manuel d'utilisation avant de conduire pour utiliser toutes les fonctions correctement et en toute sécurité. Ces instructions d'utilisation ne remplacent pas les conseils personnels du revendeur spécialisé qui a fourni le vélo. La notice d'utilisation fait partie intégrante du vélo. Si le vélo est revendu un jour, il devra être remis au prochain propriétaire.

  • Page 87: Garantie Du Fabricant

    IMPORTANT: Ce manuel contient des informations importantes sur la sécurité, les performances et le service. Veuillez lire attentivement ce guide avant d'utiliser votre nouveau vélo pour la première fois et le conserver pour référence future. Des informations supplémentaires sur la sécurité, les performances et le service de certaines pièces telles que les amortisseurs ou les pédales de votre vélo peuvent également avoir été...
  • Page 88 · aucune garantie pour les dommages dus à un assemblage incorrect · aucune garantie si les intervalles d'inspection et d'entretien ne sont pas respectés · aucune garantie en cas de perte de composants et d'accessoires AVERTISSEMENTS GÉNÉRAUX Le cyclisme, comme tout autre sport, comporte des risques de blessures et de dommages matériels.

  • Page 89: Équipement De Protection

    Les vélos optimisés pour les performances (modi és) sont illégaux. Selon le décret allemand sur les autorisations de circulation routière (StVZO), un EPAC équipé d'un moteur capable d'accélérer le vélo à plus de 25 km/h est considéré comme un véhicule à moteur et nécessite donc un permis de conduire de catégorie AM/B.
  • Page 90 toujours avec impatience et soyez prêt à éviter les problèmes liés aux situations suivantes : · Véhicules qui ralentissent, tournent, entrent sur la route ou sur la voie devant vous, ou roulent derrière vous. · Portes de voiture ouvertes par des véhicules stationnés. ·...
  • Page 91 Évitez les blessures graves dues au contact de parties du corps avec les composants du vélo. Il existe un risque de blessure en mettant la main dans la transmission par chaîne. Ne touchez jamais à la transmission par chaîne pendant la conduite. ·...
  • Page 92 Évitez les blessures graves, voire la mort, dues à des ré ecteurs et à un éclairage endommagés, tordus ou desserrés. · Les ré ecteurs de vélo captent la lumière des lampadaires et des phares de voiture et la ré échissent a n que vous soyez reconnu comme cycliste.
  • Page 93 Avertissement de vibrations Une mauvaise installation, l'usure, une surcharge ou des pièces desserrées peuvent entraîner l'arrêt du moteur. - Les vélos ne peuvent être utilisés que sur les routes autorisées. - Avant chaque déplacement, véri ez le bon fonctionnement du variateur. - En cas de ssures, de bruits de grincement ou de dommages évidents, veuillez contacter un revendeur professionnel pour réparation.

  • Page 94: Instructions De Sécurité De

    Instructions de sécurité de la batterie - N'ouvrez pas la batterie. - Protégez la batterie de la chaleur (telle qu'une exposition prolongée au soleil), du feu et de l'immersion dans l'eau. Ne stockez pas et n'utilisez pas les batteries à proximité de températures élevées ou d'objets in ammables.

  • Page 95: Frein

    Chargement avec la batterie retirée Pour charger la batterie, procédez comme suit : · Retirez la batterie du support · Assurez-vous que la batterie ne présente aucun dommage visible, tel qu'un boîtier cassé · Pour le chargement, placez la batterie sur une surface non in ammable, par exemple en céramique. ·...
  • Page 96 AVERTISSEMENT ► Conduire avec des freins mal réglés, des plaquettes de frein usées ou des roues avec des marques d'usure de jante visibles est dangereux et peut entraîner des blessures graves, voire la mort. ► Un freinage trop fort peut bloquer une roue, entraînant potentiellement une perte de contrôle et une chute.
  • Page 97 permettant aux plaquettes de frein de libérer le pneu lorsqu'une roue est retirée ou réinstallée. Si le système de blocage rapide des freins est en position ouverte, les freins ne fonctionneront pas. Deman- dez à votre revendeur de vous assurer que vous comprenez le fonctionnement du système de blocage rapide sur votre vélo et véri ez le fonctionnement à...

  • Page 98: Transport

    TRANSPORT Ne transportez aucun objet susceptible de restreindre votre vision ou le contrôle total de votre vélo ou de bloquer les pièces mobiles de votre vélo. Lors du transport d'un vélo, il existe un risque que le vélo se renverse, glisse ou tombe du véhicule de transport.

  • Page 99: Conduite

    ENTRETIEN DE LA BATTERIE Pour éviter de raccourcir la durée de vie de votre batterie, suivez ces étapes : - Après une sortie, rechargez la batterie lorsque le niveau restant de la batterie est compris entre 30 % et 40 %. - Assurez-vous que la batterie n'est pas complètement déchargée.

  • Page 100: Exigences Légales

    EXIGENCES LÉGALES Si vous souhaitez rouler en vélo électrique sur la voie publique, vous devez être équipé conformément à la réglementation nationale. Légalement, nos modèles 25 km/h sont assimilés aux vélos et sont donc soumis à la même réglementation. En Allemagne, ces questions sont réglementées par l'ordonnance sur les permis de circulation routière (StVZO) et l'ordonnance sur la circulation routière (StVO).
  • Page 101 CONTENU DE LA LIVRAISON - Vélo avec batterie - Chargeur de batterie - Deux clés (conserver la clé de rechange dans un endroit sûr) pour retirer la batterie - Copie imprimée du manuel d'utilisation - Deux pédales (non installées) - Cloche (non installée) - Selle et tige de selle (non installées) - Roue avant (non installée) - Dégagement rapide de la roue avant...
  • Page 102 SCHÉMA DE FONCTIONNEMENT DU PRODUIT Figure 1 (schéma général du vélo) Note : La mise à niveau du produit peut entraîner une différence entre le produit réel que vous recevez et l'échantillon sur la photo. Ne vous inquiétez pas, les fonctions spécifiques sont les mêmes et n'affecteront pas votre utilisation normale.

  • Page 103: Instructions De

    Instructions de montage Présentation des Pièces BK7S Pièces 1. selle et tube de selle 2. réflecteur de roue 3. outil 16 en 1 4. pédale 5. feu arrière 6. bouchon à vis 7. garde-boue arrière 8. garde-boue avant 9. Roue avant à dégagement rapide 10.
  • Page 104 4. Fixez le bouchon à vis du couvercle 5. Retirez les 4 vis du couvercle avant avec la clé Allen n°4 dans supérieur. l'outil 16 en 1 et retirez le couvercle avant du tube. 7. Utilisez la clé Allen n°4 dans l'outil 16 en 1 pour serrer progressivement les 4 vis du couvercle avant...
  • Page 105 5. Serrez l'écrou avec l'outil combiné. 4. Sortez le manchon de 10 mm et combinez l'outil 16 en 1 comme indiqué sur l'image. 6. Utilisez la clé Allen 7. Fixez le support n°4 dans l'outil 16 en du garde-boue avant 1 pour retirer les vis aux trous de vis de support de...
  • Page 106 6. Vissez l'écrou du levier de blocage rapide comme indiqué. 7. Réglez la direction de la poignée, ajustez la vis à un serrage approprié et fixez la poignée vers le haut. Remarque : Pendant ce processus, assurez-vous que la roue avant est au centre de la fourche avant.
  • Page 107 Méthode d'installation de la pédale gauche : Le « L » marqué sur l'arbre de la pédale est la pédale gauche. Tout d'abord, tournez l'arbre de la pédale dans le sens antihoraire à la main pour le pré-visser dans la manivelle filetée gauche, puis utilisez une clé...
  • Page 108 Tirez la poignée de blocage rapide dans la Insérez le tube de selle et ajustez à la hauteur direction indiquée sur l'image souhaitée (Remarque : la profondeur du tube de selle doit être enfouie sous la marque de sécurité). Appuyez sur la poignée de blocage rapide dans la direction indiquée sur l'image Remarque : si la poignée pliante est trop serrée ou trop lâche, veuillez ajuster la vis...
  • Page 109 7. Retrait et installation de la batterie 1. Tournez la clé vers la gauche et la batterie s'ouvrira. 2. Soulevez la batterie et sortez-la. 3. Le port de décharge de la batterie est abaissé et placé dans le 4. Appuyez sur la batterie pour qu'elle tube de la batterie.
  • Page 110 Présentation de la Fonction (Image 1) 1. Chargement : dévissez le couvercle en plastique de la batterie (image 1), connectez le chargeur pour commencer à charger, lorsque la batterie est pleine et le voyant du chargeur passe du rouge au vert, cela signifie qu'il est complètement chargé. (Image 2) 2.Démarrage : reportez-vous à...

  • Page 111: Batterie

    Moteur Lorsque vous pédalez, le moteur vous fournit la puissance nécessaire pour rouler. Vous pouvez régler le niveau de vitesse souhaité via l'écran. Le moteur a une vitesse d'assistance maximale de 25 km/h. Batterie La transmission à assistance électrique nécessite une batterie pour fournir un support énergétique.
  • Page 112 Rouler en mode assisté Si vous n'avez jamais roulé sur un vélo à assistance électrique auparavant, vous devez d'abord vous entraîner à rouler en mode assistance sur une route sans obstacle de circulation. Le mode assistance n'est actif que lorsque vous pédalez. Avant de commencer à pédaler, asseyez-vous sur la selle.

  • Page 113: Paramètres Du

    LES PARAMÈTRES DU PRODUIT Paramètre Version standard Alliage d'aluminium Matériau du corps Couleur Noir 1770mm*680mm*1100mm Taille de dépliage Apparence & Dimensions Roues à rayons métalliques Formulaire de jante Taille de roue 26 pouces Taille de l'emballage 1470*240*780mm 28.84kg/21.94kg Brut/Net (63.58lb/48.37lb) Charge maximale 120kg (264,55 livres) 25km/h (15,53 mph)

  • Page 114: Électrique

    Type de batterie Batterie au lithium-ion 18650 Capacité de la batterie 12Ah(432Wh) Tension nominale de la batterie Puissance nominale du moteur 0.25kW Forme motrice Mode d'assistance Spécifications Moteur sans balais 26 pouces/36 Type de moteur électriques V/haute vitesse avec engrenage 300±10r/min Vitesse à...

  • Page 115: Description De La Fonction

    Instructions d'utilisation du panneau de commande manuel du compteur Description de la Fonction: 1. Fonction d'affichage Affichage de la vitesse, affichage de l'assistance électrique, indicateur d'alimentation, indicateur de panne, affichage du kilométrage, affichage de la tension, temps de démar- rage unique, boost 6 km/h, indication des freins, affichage du phare 2.
  • Page 116 Introduction à l'affichage du contenu Affichage du niveau de batterie et du niveau restante du BMS 2.Zone d'affichage multifonctionnelle Kilométrage total ODO 、Kilométrage unique TRIP(unité : mile, km)、Temps de démarrage unique TIME、Tension de la batterie VOL 3.Zone d'affichage de la vitesse AVG: vitesse moyenne, MAX: Vitesse maximum, SPEED: vitesse actuelle;...
  • Page 117 6. Affichage des phares： L'icône d'affichage du phare. Lorsque le phare est allumé, l'icône est toujours allumée. Lorsque le phare est éteint, l'icône ne s'affiche pas. Introduction du bouton : Les positions de combinaison spécifiques des boutons sont les suivantes Explication du fonctionnement spécifique: 1.
  • Page 118 3. À l'état allumé, appuyez longuement sur les boutons pour basculer entre VAG (vitesse moyenne), MAX (vitesse maximale) et SPEED (vitesse actuelle). 4. En mode 3, à l'état allumé, appuyez longuement sur le bouton pour allumer les phares, et appuyez à nouveau longuement pour éteindre les phares. 5.

  • Page 119: Codes D'erreur Et Méthodes De

    Codes d'erreur et méthodes de dépannage Code d'erreur Signi cation du code Inspections État normal Véri ez que la batterie est complètement chargée. Si ce code d'erreur apparaît toujours Sous-tension de la après une charge complète, vous devez batterie remplacer la batterie. Véri ez si le câblage du moteur de roue arrière est endommagé.
  • Page 120 numéro de série problèmes communs Solution 1. Nous vous recommandons de dégon er d'abord le pneu, puis de le gon er avec un équipement profession- Le pneu fuit. nel. 2. S'il y a toujours une fuite, le tuyau doit être remplacé. Nous pouvons fournir les pièces de rechange et laisser le client les remplacer selon notre vidéo.
  • Page 121 Pour éliminer le vélo en n de vie, suivez ces étapes : - Jetez le vélo et ses composants, tels que la batterie et les composants électriques et électroniques, conformément aux réglementations et directives légales locales, par exemple via une déchèterie. - Veuillez noter les informations fournies par le fabricant de la batterie et le fabricant de composants électriques et électroniques.
  • Page 122 BK7S (119) Deutsch English Français / Español / Italiano / Nederlands / Polski...

  • Page 123: Retour Du Vélo

    Retour du vélo électrique Pour le retour des vélos électriques : utilisez uniquement le carton dans lequel le vélo électrique a été livré. Faites attention à éviter les chocs lors de l’emballage de votre vélo électrique. Lors du retour du vélo, la batterie doit être insérée dans le support de batterie fourni avec le vélo et verrouillé.

  • Page 124: Garantie

    Carte de garantie Informations client: Informations sur le vélo: Nom: Modèle: Adresse: Ville: Numéro de série: État/Province: Code Postal: Date d'achat: Pays: Téléphone: Email: ------------------------------------------------------- Instructions: Veuillez remplir les informations client et vélo ci-dessus. Conservez cette carte de garantie dans un endroit sûr. Présentez cette carte ainsi qu'une preuve d'achat pour le service de garantie.
  • Page 125 Pedelec-con accionamiento eléctrico / potencia nominal 250W EKM V 4.05.08 Manual de instrucciones Traducción de las instrucciones originales Modelo de producto: BK7S EKM V 4.01.01...
  • Page 126 Contenido Acerca de este manual·················································124 Requisitos jurídicos y garantías······································125 Advertencias generales·················································126 Advertencia de modificación··········································126 Equipo de protección personal·······································127 Instrucciones básicas de seguridad·································127 Advertencias de seguridad para bicicletas························131 Instrucciones de seguridad de la batería··························132 Instrucciones de seguridad del cargador ··························132 Carga de la batería······················································133 Frenos·······································································133 Transporte·································································136...
  • Page 127 Acerca de este manual Lea este manual antes de utilizar la bicicleta para poder utilizar todas las funciones de forma correcta y segura. Este manual no sustituye a las instrucciones personales del distribuidor especializado que suministró la bicicleta. El manual de instrucciones es parte integrante de la bicicleta. Si en algún momento se revende la bicicleta, deberá...

  • Page 128: Garantía Del Fabricante

    IMPORTANTE: Este manual contiene información importante sobre seguridad, rendimiento y servicio. Léalo detenida- mente antes de utilizar su nueva bicicleta por primera vez y guárdelo en un lugar seguro para futuras consultas. Es posible que se incluya información adicional de seguridad, rendimiento y mantenimiento para componentes especí...
  • Page 129 · sin garantía en caso de daños debidos a un montaje incorrecto · sin garantía en caso de incumplimiento de los intervalos de inspección y mantenimiento · sin garantía en caso de pérdida de componentes y piezas complementarias ADVERTENCIAS GENERALES El ciclismo, como cualquier otro deporte, alberga el riesgo de lesiones y daños materiales.

  • Page 130: Equipo De Protección Personal

    La optimización del rendimiento (modi cación) es ilegal. Según el Reglamento sobre permisos de circulación (StVZO), los EPAC con motores que pueden acelerar una bicicleta a más de 25 km/h se consideran vehículos de motor y, por tanto, requieren un permiso de conducir de la clase AM/B. El fabricante no tiene licencia para vender vehículos de motor.
  • Page 131 Vehículos que reducen la velocidad, giran, se incorporan a la calzada o al carril delante de usted o se acercan por detrás. · Puertas de coches que se abren por vehículos aparcados. · Peatones que aparecen. · Niños o mascotas que juegan cerca de la carretera. Evite lesiones graves o la muerte por defectos mecánicos y manejo incorrecto de la bicicleta.
  • Page 132 La humedad, la suciedad conductora de electricidad o los daños mecánicos pueden provocar un cortocircuito. Esto puede provocar un incendio o la explosión de la batería. · Limpie el motor eléctrico y la unidad de control sólo desde el exterior con una esponja húmeda. No utilice nunca un limpiador de alta presión.
  • Page 133 Circular en bicicleta de noche es mucho más peligroso que hacerlo de día. A los automovilistas y peatones les resulta muy difícil reconocer a un ciclista. Por eso, los niños nunca deben montar en bicicleta al anochecer o de noche. Los adultos que hayan decidido asumir el riesgo mucho mayor de circular al amanecer, al atardecer o por la noche deben extremar las precauciones y utilizar equipos especiales para reducir este riesgo.
  • Page 134 Evite lesiones graves debido a un mantenimiento, cuidado y limpieza incorrectos Un mantenimiento, cuidado y limpieza incorrectos pueden provocar lesiones o incluso la muerte. · Realice únicamente las actividades indicadas en el programa de mantenimiento. · Utilice únicamente lubricantes y productos de limpieza disponibles en el mercado. ·...

  • Page 135: Instrucciones De Seguridad De La

    Evite las caídas debidas al inicio repentino de la asistencia del motor eléctrico Existe el riesgo de perder el control y caerse debido al inicio repentino de la asistencia del motor eléctrico. · Pruebe siempre la asistencia del motor eléctrico antes de desplazarse por primera vez. ·...

  • Page 136: Carga De La Batería

    Carga de la batería Riesgo de explosión de la batería si se utiliza un cargador inadecuado. Esto puede provocar lesiones graves o incluso mortales. -Utilice únicamente el cargador suministrado. -Observe y siga las instrucciones del manual del cargador. La batería debe cargarse a una temperatura comprendida entre 10℃ y 30℃. Si carga la batería cuando está...
  • Page 137 Ajuste no de la fuerza de frenado En cada una de las manetas de freno hay un tornillo de ajuste con el que se puede ajustar con precisión la tensión del cable de freno. Gire este tornillo de ajuste en el sentido contrario a las agujas del reloj para aumentar la tensión y en el sentido de las agujas del reloj para reducirla.
  • Page 138 MANDOS Y FUNCIONES DE LOS FRENOS Es muy importante para su seguridad que sepa qué palanca de freno de su bicicleta controla qué freno. controla qué freno. Tradicionalmente, la palanca de freno derecha controla el freno trasero y la palanca de freno izquierda controla el freno delantero.

  • Page 139: Transporte

    Dos claves para un control e caz de la velocidad y una frenada segura son el control del bloqueo de la rueda y la transferencia de peso. Esta transferencia de peso es aún más pronunciada si su bicicleta tiene una horquilla delantera con suspensión. La suspensión delantera se «hunde» al frenar y aumenta así el efecto de la transferencia de peso (véase también «Suspensión de la bicicleta»).

  • Page 140: Mantenimiento De La

    CUIDADO DE UNA BICICLETA ELÉCTRICA Realice el mantenimiento de las baterías tal y como se describe en el apartado «Cuidado y seguridad de las baterías». Esto es especialmente importante si las baterías no se utilizan durante un largo periodo de tiempo.

  • Page 141: Conducción

    CONDUCCIÓN No la utilice hasta haber leído atentamente las instrucciones y comprendido las prestaciones del producto; no la preste a nadie que no sepa manipularla para conducirla. Antes de conducir la bicicleta, compruebe que los frenos funcionan. Al frenar, accione primero el freno de la rueda trasera y después el de la delantera.

  • Page 142: Contenido De La Entrega

    - No se supera el peso total de carga permitido. - Las luces y los re ectores no están tapados. - Las baterías están cargadas - La batería está cargada -El sillín está bien sujeto y correctamente ajustado - Los pedales están bien sujetos Compruebe la presión de los neumáticos Encontrará...

  • Page 143: Montaje

    DIAGRAMA DE FUNCIONES DEL PRODUCTO Figura 1 (diagrama de vehículo completo) Nota: La actualización del producto puede hacer que el producto real que reciba sea diferente de la muestra en la foto, no se preocupe, las funciones específicas son las mismas y no afectarán su uso normal.

  • Page 144: Instrucciones De

    Instrucciones de montaje Introducción de Piezas BK7S Piezas 1.Bolsa de asiento tubo de asiento 2. Reflector de rueda 3. Herramienta 16 en 1 4.Pedal 5.Luz trasera 6.Tapón roscado 7.Guardabarros trasero 8.Guardabarros delantero 9.Cierre rápido de la rueda delantera 10.Rueda delantera 1.
  • Page 145 4. Apriete el tapón roscado de la cubierta 5. Retire los 4 tornillos de la tapa frontal con la llave Allen n.° 4 en superior. la herramienta 16 en 1 y retire la tapa frontal del tubo. 7. Use la llave Allen n.° 4 en la herramienta 16 en 1 para apretar gradualmente los 4 tornillos de la...

  • Page 146: Instale La Rueda Delantera

    5. Apriete la tuerca con la herramienta combinada. 4. Saque el manguito de 10 mm y combine la herramienta 16 en 1 como se muestra en la imagen. 6. Use la llave Allen 7. Fije las varillas de n.° 4 en la soporte del herramienta 16 en 1 guardabarros...
  • Page 147 6. Atornille la tuerca de la palanca de bloqueo rápido como se muestra. 7. Ajuste la dirección del mango, ajuste el tornillo a un apriete adecuado y sujete el mango hacia arriba. Nota: Durante este proceso, asegúrese de que la rueda delantera esté en el centro del tubo de la horquilla delantera.
  • Page 148 Método de instalación del pedal izquierdo: La "L" marcada en el eje del pedal significa el pedal izquierdo. Primero, gire el eje del pedal en el sentido contrario a las agujas del reloj con la mano para atornillarlo previamente en la biela izquierda y, a continuación, utilice una llave de boca del n.º...
  • Page 149 Tire de la manija de ajuste de la tija del sillín en la Introducir la tija del sillín y ajustarla a la altura dirección que se muestra en la imagen. deseada (Nota: la longitud de la tija de sillín insertada debe exceder la marca de seguridad).
  • Page 150 7. Extracción e instalación de la batería 1. Gire la llave hacia la izquierda y la batería se abrirá. 2. Levante la batería hacia arriba y hacia afuera. 3. El puerto de descarga de la batería está hacia abajo y se 4.

  • Page 151: Función

    Introducción a la Función (Imagen 1) 1. Cargando: Desenrosque la tapa de plástico de la batería (Imagen 1), conecte el cargador para comenzar a cargar, cuando la batería esté llena y la luz indicadora del cargador cambie de rojo a verde, significa que está completamente cargada. (Imagen 2) 2.Encendido: Consulte la Imagen 2, mantenga presionado botón para...

  • Page 152: Batería

    Motor El motor le proporciona potencia al pedalear. Puede ajustar el nivel de velocidad deseado a través de la pantalla. La velocidad auxiliar máxima del motor eléctrico es de 25 km/h. Batería El accionamiento auxiliar eléctrico necesita el apoyo energético de la batería. La batería se encuentra debajo del bastidor.
  • Page 153 Conducción en modo asistido Si nunca ha montado en una bicicleta con asistencia eléctrica, primero debe practicar la conduc- ción en modo asistido en carreteras sin obstáculos de trá co. La conducción asistida sólo se activa cuando pedalea. Antes de empezar a pedalear, siéntese en el cojín del sillín. Comience en el nivel más bajo del modo de asistencia y practique situaciones cotidianas de conducción como -Arrancar -Acelerar...

  • Page 154: Producto

    PARAMETROS DEL PRODUCTO Parámetro Versión estándar Aleación de aluminio Cuerpo Material Color Negro 1770mm*680mm*1100mm Tamaño de Despliegue Panorama & Dimensión Ruedas de radios de alambre Formulario de Centro Tamaño de la Rueda 26 Pulgadas Tamaño del Paquete 1470*240*780mm 28.84kg/21.94kg Bruto Neto (63.58lb/48.37lb) Carga Máxima 120kg (264.55 libras)
  • Page 155 Tipo de Batería Batería de iones de litio 18650 Capacidad de la Batería 12Ah(432Wh) Voltaje Nominal de la Batería Potencia Nominal del Motor 0.25kW Forma de motor Modo de Asistencia Electrical Specifi- Motor sin escobillas de alta velocidad Tipo de Motor cations con engranaje de 26 pulgadas/36V Velocidad Nominal sin...

  • Page 156: Manual

    Instrucciones del panel de control manual del instrumento Descripción de función: 1. Función de visualización Visualización de velocidad, visualización de asistencia eléctrica, indicador de potencia, aviso de falla, visualización de kilometraje, visualización de voltaje, tiempo de arranque único, aumento de 6 km/h, indicación de freno, visualización de faros 2.
  • Page 157 Introducción a la visualización Nivel de batería, BMS, indicación de batería restante 2.Zona de visualización multifunción Kilometraje total ODO, kilometraje individual TRIP (unidad: milla, km ), tiempo de conexión individual TIME, voltaje de la batería VOL 3.Zona de visualización de la velocidad AVG: Velocidad media, MAX: Velocidad máxima, SPEED: Velocidad actual;...
  • Page 158 6. Faro： Cuando los faros están encendidos, el icono se ilumina de forma prolongada. Cuando los faros están apagados, el icono no se muestra. Introducción a las teclas: La combinación específica de las posiciones de las teclas son las siguientes La combinación específica de botones es la siguiente：...
  • Page 159 3. En el estado de encendido, pulse prolongadamente las teclas para cambiar entre VAG (velocidad media), MAX (velocidad máxima) y SPEED (velocid- ad actual). 4. En el estado de encendido, pulse prolongadamente el botón para encender el faro, pulse prolongadamente de nuevo para apagarlo. 5.

  • Page 160: Códigos De Avería Y Métodos De Localización De Averías

    Códigos de avería y métodos de localización de averías Código de error Signi cado del código Inspecciones Estado Normal Compruebe que la batería está completamente cargada. Si este código de error sigue apareci- Subtensión de la batería endo después de una carga completa, deberá sustituir la batería.
  • Page 161 Número de serie Problemas comunes Solución 1. recomendamos desin ar primero el neumático e in arlo después con un equipo profesional Los neumáticos 2. si sigue goteando, hay que cambiar la cámara. Podemos tienen fugas. suministrar las piezas de repuesto y dejar que el cliente la sustituya según nuestro vídeo.

  • Page 162: Posventa

    Para deshacerse de la bicicleta al nal de su vida útil, proceda como se indica a continu- ación: - Elimine la bicicleta y sus componentes, como la batería y los componentes eléctricos y electrónicos, de acuerdo con las normativas y directrices legales locales, por ejemplo, a través de un centro de reciclaje.
  • Page 163 BK7S (160) Deutsch English Français Español / Italiano / Nederlands / Polski...

  • Page 164: Devolución De Bicicletas

    Devolución de bicicletas eléctricas Para el envío de devolución de bicicletas eléctricas: Utilice únicamente la caja de envío en la que se entregó la bicicleta eléctrica. Embale la bici de forma que no sufra golpes. Para el envío de vuelta, la batería debe estar insertada en el soporte de la batería suministrado con la bici y bloqueada.

  • Page 165: Tarjeta De

    Tarjeta de garantía Información del cliente: Información de la bicicleta: Nombre: Modelo: Dirección: Ciudad: Número de serie: Estado/Provincia: Código postal: Fecha de compra: País: Número de teléfono: Email: ------------------------------------------------------- Instrucciones: Rellene los datos del cliente y de la bicicleta. Guarde esta tarjeta de garantía en un lugar seguro. Presente esta tarjeta junto con la prueba de compra para cualquier servicio de garantía.
  • Page 166 Pedelec-dotata di azionamento elettrico / potenza nominale 250W EKM V 4.05.08 Manuale d'uso Traduzione della versione originale Modello di prodotto: BK7S EKM V 4.01.01...
  • Page 167 contenuto Di questo manuale·····················································165 Requisiti di Garanzia Legale e Garanzie·························166 Avvertimento generale················································167 Avviso di modifica······················································167 equipaggiamento per la protezione personale··················168 Istruzioni di sicurezza di base·······································168 Avviso di sicurezza della bicicletta·································171 Istruzioni di sicurezza della batteria································173 Istruzioni di sicurezza del caricabatterie··························173 Caricare la batteria·····················································173 Freno······································································174...
  • Page 168 Informazioni sulle istruzioni per l'uso Si prega di leggere questo manuale operativo prima dell'uso per utilizzare tutte le funzioni in modo corretto e sicuro. Le presenti istruzioni per l'uso non sostituiscono la guida personale del rivenditore specializzato che ha fornito la bicicletta. Le istruzioni per l'uso sono parte integrante della bicicletta. Se un giorno la bicicletta viene rivenduta, dovrà...

  • Page 169: Garanzia Del Produttore

    IMPORTANTE: Questo manuale contiene importanti informazioni sulla sicurezza, sulle prestazioni e sulla manutenzi- one. Si prega di leggerlo attentamente prima di utilizzare la nuova bicicletta per la prima volta e di conservarlo come riferimento per riferimenti futuri. Ulteriori informazioni sulla sicurezza, sulle prestazioni e sulla manutenzione di alcune parti come ammortizzatori o pedali della bicicletta potrebbero essere incluse con la bicicletta o con gli accessori acquistati.
  • Page 170 AVVERTENZE GENERALI Il ciclismo, come qualsiasi altro sport, comporta il rischio di infortuni e danni materiali. Quando vai in bicicletta ti assumi la responsabilità del rischio. Ecco perché dovresti conoscere - e seguire - le regole di guida sicura e responsabile e di corretto uso e manutenzione. L'uso e la manutenzione corretti della bicicletta riducono il rischio di lesioni.
  • Page 171 L'ottimizzazione delle prestazioni (modding) è illegale. Secondo l'ordinanza tedesca sulle licenze per la circolazione stradale (StVZO), un'EPAC dotata di motore elettrico in grado di accelerare la bicicletta a una velocità superiore a 25 km/h è considerata un veicolo a motore e pertanto necessita di una patente di guida della categoria AM/B.
  • Page 172 Evitare lesioni gravi o mortali dovute a difetti meccanici a un uso improprio della bicicletta. L'uso della bicicletta può provocare lesioni gravi o mortali a causa di difetti meccanici o un uso improprio della bicicletta. · Eseguire sempre un test di sicurezza (vedere la sezione Andare in bicicletta) prima di utilizzare la bicicletta.
  • Page 173 Durante la guida, parti del corpo o altri oggetti possono entrare in contatto con i denti a lati dei pignoni, della catena in movimento, dei pedali e delle pedivelle rotanti e delle ruote rotanti della bicicletta. Potrebbero veri carsi lesioni gravi. ·...
  • Page 174 Evitare lesioni gravi o mortali a causa di catarifrangenti e luci danneggiati, piegati o allentati I catarifrangenti della bicicletta catturano la luce dei lampioni e dei fari delle auto e la ri ettono in modo da farti riconoscere come ciclista. I catarifrangenti danneggiati, piegati o allentati possono rendere di cile la visibilità...
  • Page 175 Avviso di vibrazione Un'installazione non corretta, l'usura, il sovraccarico o parti allentate possono causare l'arresto del motore. - Le biciclette possono essere utilizzate solo sulle strade autorizzate. - Prima di ogni viaggio, veri care che la trasmissione funzioni regolarmente. - Se si veri cano crepe, suoni stridenti o danni evidenti, contattare un rivenditore professionista per la riparazione.

  • Page 176: Caricare La Batteria

    Istruzioni di sicurezza Batteria - Non aprire la batteria. - Proteggere la batteria dal calore (come l'esposizione prolungata alla luce solare), dal fuoco e dall'im- mersione in acqua. Non conservare o utilizzare le batterie vicino a temperature elevate o oggetti in ammabili.
  • Page 177 Ricarica con la batteria rimossa Per caricare la batteria, procedere come segue: · Rimuovere la batteria dal supporto · Assicurarsi che non vi siano danni visibili alla batteria, ad es. ha l'alloggiamento rotto · Metti la batteria sulla super cie non bruciabile (come la ceramica) e la carica ·...
  • Page 178 AVVERTIMENTO ► Guidare con i freni regolati in modo errato, con pastiglie dei freni usurate o con ruote con segni di usura sul cerchione visibili è pericoloso e può provocare lesioni gravi o mortali. ► Frenare troppo bruscamente può bloccare una ruota, facendo potenzialmente perdere il controllo perdere e cadere.
  • Page 179 Assicurati che le tue mani possano raggiungere e azionare facilmente le leve dei freni. Se le vostre mani sono troppo piccole per azionare comodamente le leve, contattate il vostro rivenditore prima di utilizzare la bicicletta. La portata della leva può essere regolabile, altrimenti potrebbe essere necessario uno stile diverso della leva del freno.
  • Page 180 lungo su super ci irregolari o in caso di pioggia. L'aderenza del pneumatico è ridotta, quindi le ruote hanno meno trazione in curva e in frenata e possono bloccarsi con meno forza frenante. L'umidità o lo sporco sulle pastiglie dei freni ne riducono l'aderenza. Per mantenere il controllo su super ci irregolari o bagnate, è...

  • Page 181: Manutenzione Della Batteria

    rapidamente. Non coprire mai una bicicletta riposta con plastica, poiché la condensa potrebbe causare danni ai componenti elettrici. In particolare le batterie devono essere conservate in un ambiente asciutto e a temperatura controllata. Leggere tutti i manuali dei componenti e prestare attenzione prima di applicare prodotti chimici, vernici o detergenti ai componenti elettrici della bicicletta.

  • Page 182: Requisiti Legali

    Requisiti legali Se vuoi utilizzare una e-bike su strade pubbliche, devi essere equipaggiato secondo le normative nazionali. Legalmente i nostri modelli da 25 km/h sono equiparati alle biciclette e sono quindi soggetti alle stesse normative. In Germania queste questioni sono regolate dall'ordinanza sulla circolazione stradale (StVZO) e dall'ordinanza sulla circolazione stradale (StVO).
  • Page 183 Contenuto della consegna - La bici include la batteria - Caricabatterie - Due chiavi (conservare la chiave di riserva in un luogo sicuro) per la rimozione della batteria - Copia stampata del manuale operativo - Due pedali (non installati) - Campanello (non installato) - Borsa da sella e reggisella (non installati) - Ruota anteriore (non installata) - Sgancio rapido della ruota anteriore...
  • Page 184 DIAGRAMMA FUNZIONE PRODOTTO Figura 1 (schema generale del veicolo) Nota: gli aggiornamenti del prodotto potrebbero rendere il prodotto reale ricevuto diverso dal campione nell'immagine, non si preoccupi , le funzioni specifiche sono le stesse e non influiranno sul tuo normale utilizzo. 1.
  • Page 185 Istruzioni di montaggio Introduzione alle parti BK7S Parti 1.Borsa e tubo sella 2. Riflettore ruota 3. Strumento 16 in 1 4.Pedale 5.Fanale posteriore 6.Tappo a vite 7.Parafango posteriore 8.Parafango anteriore 9.Sgancio rapido ruota anteriore 10.Ruota anteriore 1. Installare il manubrio 1.
  • Page 186 4. Fissare il tappo a vite della copertura 5. Rimuovere le 4 viti del coperchio anteriore con la chiave a superiore. brugola n. 4 nell'utensile 16 in 1 e rimuovere il coperchio anteriore del tubo. 7. Utilizzare la chiave a brugola n.
  • Page 187 5. Serrare il dado con l'attrezzo combinato. 4. Estrarre il manicotto da 10 mm e combinare lo strumento 16 in 1 come mostrato nella figura. 6. Utilizzare la chiave 7. Fissare le aste di a brugola n. 4 nello supporto del strumento 16 in 1 per parafango anteriore rimuovere le viti di...
  • Page 188 6. Avvitare il dado dell'asta a sgancio rapido come mostrato. 7. Regolare la direzione dell'impugnatura, regolare la vite ad una tenuta adeguata e fissare l'impugnatura verso l'alto. Nota: durante questa procedura, accertarsi che la ruota anteriore sia al centro del tubo della forcella anteriore.
  • Page 189 Metodo di installazione del pedale sinistro: La "L" segnata sull'albero del pedale indica il pedale sinistro. Innanzitutto, ruotare manual- mente l'albero del pedale in senso antiorario per pre-avvitarlo nella pedivella sinistra, quindi utilizzare una chiave fissa n. 15 per ruotarlo in senso antiorario per serrarlo. 5.
  • Page 190 Tirare la maniglia di regolazione del reggisella Inserisci il reggisella e regolalo all'altezza nella direzione mostrata nell'immagine. desiderata (Nota: la lunghezza del reggisella inserito deve superare la marcatura di sicurezza). Premere la maniglia nella direzione mostrata in figura. Nota: se la maniglia è troppo stretta o troppo allentata, regolare la vite su "1"...
  • Page 191 7. Rimozione e installazione della batteria 1.Gira la chiave tutta a sinistra, la batteria si apre. 2.Sollevare per rimuovere la batteria. 3.Con la porta di scarica rivolta verso il basso, posizionare la 4.Premere la batteria in modo che si innesti batteria all'interno del tubo della batteria.
  • Page 192 Introduzione alle Funzioni (Immagine 1) 1. Ricarica: svitare il coperchio di plastica sulla batteria (immagine 1), collegare il caricabat- terie per avviare la ricarica, quando la batteria è carica e la spia del caricabatterie cambia da rossa a verde, significa che è completamente carica. (Immagine 2) 2.Accensione: fare riferimento alla Immagine 2, premere e tenere premuto il pulsante...
  • Page 193 Motore Quando pedali, il motore ti dà energia. È possibile impostare il livello di velocità desiderato tramite il display. Il motore elettrico ha una velocità massima di assistenza di 25 km/h. Batteria La trasmissione ausiliaria elettrica richiede la batteria per fornire supporto energetico. La batteria si trova sotto il telaio.
  • Page 194 Guida in modalità assistita Se non hai mai guidato una bici elettrica assistita prima, dovresti prima esercitarti a guidare in modalità assistita su una strada senza ostacoli al tra co. La trazione assistita si attiva solo quando si pedala. Prima di iniziare a pedalare, siediti Pad.
  • Page 195 PARAMETRI DEL PRODOTTO Parametro Versione standard Lega di alluminio Materiale corporeo Colore Nero 1770mm*680mm*1100mm Dimensioni spiegabili Veduta & Dimensione Modulo Hub Ruote a raggi metallici Dimensioni della ruota 26 pollici Dimensioni del pacchetto 1470*240*780mm 28.84kg/21.94kg Netto lordo (63.58lb/48.37lb) Carico massimo 120kg (264,55 libbre) 25km/h (15,53 mph) Velocità...
  • Page 196 Batteria di alimentazione agli Tipo di batteria ioni di litio 18650 12Ah(432Wh) Capacità della batteria Tensione nominale della batteria Potenza nominale del motore 0.25kW Forma motoria Modalità assistita Specificazioni Motore brushless da 26 pollici / 36 V / ad Tipo di motore alta velocità...
  • Page 197 Manuale dello strumento del pannello di controllo Cette déc Entreprise Adresse: L Email: intv Nous déc appartient Descrizione della funzione: La conform 1. Funzione di visualizzazione Display velocità, display servoassistenza, indicatore alimentazione, messaggio di errore, display chilometraggio, display voltaggio, tempo di avvio singolo, boost 6 km/h, indicazione freno, display fari 2.
  • Page 198 Introduzione alla visualizzazione dei contenuti Déclaration de conformité Visualizzazione della carica della batteria e della carica residua del BMS 2.Area espositiva multifunzionale on de conformité est établie sous la seule responsabilité du représentant UE: Chilometraggio totale ODO, Chilometraggio singolo TRIP, (unità di chilometraggio: mile, km) Orario di apertura unico TIME, Tensione della batteria VOL Handel UG (haftngsbeschränkt) ee 10-12 (B03T01) 60439 Frankfurt am Main Germany...
  • Page 199 6. Visualizzazione del faro: Icona visualizzazione del faro. Quando il faro è acceso l'icona è sempre accesa; quando il faro è spentp l'icona non viene visualizzata. Presentazione del pulsante: Le posizioni di combinazione specifiche dei tasti sono le seguenti: Spiegazione dell'operazione specifica: 1.
  • Page 200 3. Nello stato accessa, premere a lungo il tasto per eseguire la commutazione VAG (velocità media), MAX (velocità massima), SPEED (velocità attuale). 4. Nello stato accessa, premere a lungo il tasto per accendere il faro. Ripremere per spegnere il faro. 5.Nello stato accessa, quando la bici non gira, premere a lungo il tasto mettere la bici in modalità...
  • Page 201 Codici di errore e metodi di risoluzione dei problemi Codice di errore Signi cato del codice Ispezioni Stato normale Veri care che la batteria sia completamente carica. Se questo codice di errore appare ancora Sottotensione dopo una carica completa, è necessario della batteria sostituire la batteria.
  • Page 202 numero di serie problemi comuni Soluzione 1. Si consiglia di sgon are prima il pneumatico e poi di gon arlo con attrezzatura professionale Il pneumatico 2. Se la perdita persiste, il tubo deve essere sostituito. perde. Possiamo fornire i pezzi di ricambio e lasciare che il cliente li sostituisca secondo il nostro video.
  • Page 203 Per smaltire la bicicletta a ne vita, attenersi alla seguente procedura: - Smaltire la bicicletta e i suoi componenti, quali: la batteria e i componenti elettrici ed elettronici in conformità con le normative e le linee guida legali locali, ad es. tramite un centro di riciclaggio. - Si prega di osservare le informazioni fornite dal produttore della batteria e dal produttore di componenti elettrici ed elettronici.
  • Page 204 BK7S (201) Deutsch English Français Español Italiano / Nederlands / Polski...
  • Page 205 Restituzione delle biciclette elettriche Per la restituzione di biciclette elettriche: utilizzare solo il cartone di spedizione in cui è stata consegna- ta la bicicletta elettrica. Prestare attenzione a prevenire gli urti quando si imballa la bicicletta elettrica. Al momento della restituzione della bicicletta, la batteria deve essere inserita nel portabatteria fornito con la bicicletta e bloccata.
  • Page 206 Certi cato di garanzia Informazioni per il cliente: Informazioni sulla bicicletta: Nome: Modello: Indirizzo: Città: Numero di serie: Stato/Provincia: Codice Postale: Data di acquisto: Paese: Telefono: Email: ------------------------------------------------------- Istruzioni: Si prega di compilare le informazioni sul cliente e sulla bicicletta qui sopra. Conservare questa scheda di garanzia in un luogo sicuro.
  • Page 207 Elektrische fiets met trapondersteuning （Pedelec） aandrijving tot 250 W EKM V 4.05.08 Gebruiksaanwijzing Vertaling van de originele handleiding Productmodel: BK7S EKM V 4.01.01...
  • Page 208 Inhoud Over de handleiding···················································206 Wettelijke garantievereisten en garanties························207 Algemene waarschuwing·············································208 Wijzigingswaarschuwing··············································208 Persoonlijke beschermingsmiddelen······························209 Basisveiligheidsinstructies···········································209 Veiligheidswaarschuwing voor fietsen····························213 Veiligheidsinstructies voor de batterij······························214 Veiligheidsinstructies voor de oplader·····························214 Batterijen opladen······················································215 Rem········································································216 Vervoer····································································218 Wat betreft fietsenstalling·············································218 Onderhoud van elektrische fietsen·································218 Rijden······································································219 Wettelijke vereisten····················································220 Leveringsomvang·······················································221 Montage-instructies····················································222 Functies···································································230 Productparameters·····················································233...

  • Page 209: Over De Handleiding

    Over de handleiding Lees deze gebruiksaanwijzing vóór gebruik door, zodat u alle functies correct en veilig kunt gebruiken. Deze gebruiksaanwijzing vervangt niet de persoonlijke begeleiding van de speciaalzaak die de ets heeft geleverd. De gebruiksaanwijzing is een integraal onderdeel van de ets. Als de ets op een dag wordt doorverkocht, moet deze worden overgedragen aan de volgende eigenaar.
  • Page 210 BELANGRIJK: Deze handleiding bevat belangrijke informatie over veiligheid, prestaties en service. Lees het aandachtig door voordat u voor de eerste keer met uw nieuwe ets gaat rijden en bewaar het als naslagwerk voor toekomstig gebruik. Het kan zijn dat aanvullende veiligheids-, prestatie- en onderhoudsinformatie voor bepaalde onderdel- en, zoals schokdempers of pedalen op uw ets, ook bij uw ets of de door u aangeschafte accessoires is meegeleverd.
  • Page 211 ALGEMENE WAARSCHUWINGEN Fietsen brengt, net als bij elke andere sport, het risico op blessures en materiële schade met zich mee. Als u etst, neemt u de verantwoordelijkheid voor het risico. Daarom moet u de regels voor veilig en verantwoord rijden en correct gebruik en onderhoud kennen en volgen. Door uw ets op de juiste manier te gebruiken en te onderhouden, verkleint u de kans op letsel.

  • Page 212: Persoonlijke Beschermingsmiddelen

    Kwali caties van personen die dit product gebruiken: Deze instructies zijn bedoeld voor getrainde etsgebruikers. Fietsgebruikers moeten over de volgende kennis en ervaring beschikken: - Is door een professionele dealer geïnstrueerd over het gebruik van de ets. -Weet dat oneigenlijk gebruik van etsen tot ongelukken kan leiden. -Weet hoe u de ets moet gebruiken volgens deze instructies.
  • Page 213 · Voer altijd een veiligheidstest uit (zie het hoofdstuk Fietsen) voordat u gaat etsen. · Maak uzelf vertrouwd met de remmen, pedalen en versnellingen voordat u gaat rijden. · Rijd altijd met een snelheid die overeenkomt met de rijomstandigheden. Voorkom elektrische schokken of explosies als gevolg van onjuiste omgang met de batterij en oplader. Open nooit de elektromotor, accu of andere componenten! Een onjuiste omgang met de accu en de oplader kan leiden tot een elektrische schok of explosie.
  • Page 214 Voorkom ernstig letsel door beschadigde onderdelen Wanneer u o -road of over stoepranden rijdt, kunnen de elektromotor, de crank of de trapas raken en beschadigd raken. Dit kan ernstig letsel tot gevolg hebben. · Gebruik de ets alleen op geautoriseerde paden. ·...
  • Page 215 Fietsre ectoren vangen het licht van straatlantaarns en autokoplampen op en re ecteren dit zodat u als etser herkenbaar bent. Beschadigde, verbogen of losse re ectoren kunnen ervoor zorgen dat andere weggebruikers u moeilijk kunnen herkennen. Dit kan ernstig letsel of de dood tot gevolg hebben. ·...
  • Page 216 Trillingswaarschuwing Onjuiste installatie, slijtage, overbelasting of losse onderdelen kunnen ervoor zorgen dat de motor stopt met draaien. - Fietsen mogen alleen gebruikt worden op geautoriseerde wegen. - Controleer vóór elke rit of de rit soepel loopt. - Als er barsten, knarsende geluiden of zichtbare schade optreden, neem dan contact op met een professionele dealer voor reparatie.

  • Page 217: Veiligheidsinstructies Voor De Batterij

    Veiligheidsinstructies - Batterij - Open de batterij niet. - Bescherm de batterij tegen hitte (zoals langdurige blootstelling aan zonlicht), vuur en onderdompel- ing in water. Bewaar of gebruik batterijen niet in de buurt van hoge temperaturen of brandbare voorwerpen. - Houd ongebruikte batterijen uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen waardoor de contacten kunnen verbinden.

  • Page 218: Rem

    Opladen terwijl de batterij verwijderd is Ga als volgt te werk om de batterij op te laden: · Verwijder de batterij uit de houder · Zorg ervoor dat de batterij geen zichtbare schade heeft, b.v. een kapotte behuizing · Plaats de batterij op een niet-brandbaar oppervlak, b.v. keramiek ·...
  • Page 219 WAARSCHUWING ► Rijden met verkeerd afgestelde remmen, versleten remblokken of wielen met zichtbare velgsli- jtagesporen is gevaarlijk en kan leiden tot ernstig letsel of de dood. ► Als u te hard remt, kan een wiel blokkeren, waardoor u de controle kunt verliezen en kunt vallen. Plotseling of overmatig gebruik van de voorrem kan de berijder over het stuur gooien, wat ernstig letsel of de dood tot gevolg kan hebben.
  • Page 220 etsen. Mogelijk is het bereik van de hendel aan te passen, anders heeft u mogelijk een ander remhendelontwerp nodig. De meeste schijfremmen hebben een soort snelontgrendelingsmecha- nisme waarmee de remblokken de band kunnen loslaten wanneer een wiel wordt verwijderd of opnieuw wordt gemonteerd.

  • Page 221: Vervoer

    VERVOER Vervoer geen voorwerpen die uw zicht of volledige controle over uw ets kunnen belemmeren of de bewegende delen van uw ets kunnen blokkeren. Bij het vervoeren van een ets bestaat het risico dat de ets kantelt, wegglijdt of uit het transportvoertu- ig valt.

  • Page 222: Rijden

    Onderhoud van de batterij: Om te voorkomen dat de levensduur van uw batterij wordt verkort, volgt u deze stappen: - Laad de accu na het rijden op als het laadniveau tussen 30% en 40% ligt. - Zorg ervoor dat de batterij niet volledig leeg is. - Laad de batterij volledig op voordat u deze voor langere tijd opbergt.

  • Page 223: Vereisten

    Informer l'organisme : Shenzhen STL Testing Technology Co., Ltd. Wettelijke vereisten Als u met een e-bike op de openbare weg wilt rijden, moet u uitgerust zijn in overeenstemming met de nationale regelgeving. Wettelijk worden onze 25 km/u-modellen op dezelfde manier behandeld als etsen en vallen daarom onder dezelfde regelgeving.
  • Page 224 Levering inhoud: Deze ets bevat: - Accu - Batterij oplader - Twee sleutels (bewaar de reservesleutel op een veilige plaats) voor het verwijderen van de batterij. - Gedrukt exemplaar van de bedieningshandleiding - Twee pedalen (niet geïnstalleerd) - Bel (niet geïnstalleerd) - Zadel en zadelpen (niet geïnstalleerd) - Voorwiel (niet geïnstalleerd) - Snelspanner voorwiel...
  • Page 225 FUNCTIE OVERZICHT Afbeelding 1: (Geheeldiagram) Opmerking: door een productupgrade kan het werkelijke product dat u ontvangt, afwijken van het voorbeeld op de afbeelding, maak u geen zorgen, de specifieke functies zijn hetzelfde en hebben geen invloed op het gebruik. 1. Beeldscherm 11.

  • Page 226: Montage-Instructies

    Montage-instructies Onderdelen BK7S Onderdelen 1.Zadel en zadelpen 2.Wiel Reflector 3.16-in-1 gereedschap 4.Pedaal 5.Achterlicht 6.Schroef plug 7.Achterspatbord 8.Spatbord 9.Snelkoppeling voorwiel 10.Voorwiel 1. Installeer het stuur 1. Draai de stuurstang naar de voorkant van de fiets en stel de stang 2. Gebruik de nr. 5 inbussleutel en vork af zodat ze evenwijdig aan en loodrecht op het frame staan.
  • Page 227 4. Zet de schroefplug kap vast.t 5. Verwijder de 4 schroeven van de voorkap met de nr. 4 inbussleutel in het 16-in-1 gereedschap en verwijder de voorkap van de stang. 7. Gebruik de inbussleutel nr. 4 in het 16-in-1 gereedschap om de 4 schroeven van de voorkap geleidelijk aan te draaien in de volgorde die wordt...
  • Page 228 5. Draai de moer vast met het gereedschap. 4. Haal de 10 mm huls eruit en bereid het 16-in-1 gereedschap voor zoals op de afbeelding. 6. Gebruik de nr. 4 7. Bevestig de · inbussleutel in het steunstangen van 16-in-1 gereedschap het voorspatbord aan om de voorgemon- de corresponderen-...
  • Page 229 6. Schroef de moer van de snelspanhendel vast zoals afgebeeld. 7. Pas de richting van de hendel aan, stel de schroef in op een geschikte strakheid en bevestig de hendel omhoog. Opmerking: Zorg er tijdens dit proces voor dat het voorwiel zich in het midden van de voorvorkbuis bevindt.
  • Page 230 Installatiemethode linkerpedaal: De "L" op de pedaalas geeft het linkerpedaal aan. Draai eerst met de hand de pedaalas tegen de klok in om deze in de linker crank te schroeven, en gebruik vervolgens een steeksleutel nr. 15 om hem tegen de klok in te draaien om hem verder vast te draaien. 5.
  • Page 231 Trek de verstelhendel van de zadelstang in de Plaats de zadelstang en stel deze in op de gewenste richting zoals aangegeven op de afbeelding. hoogte (Opmerking: de lengte van de geplaatste zadelstang moet de veiligheidsmarkering niet overschrijden). Druk de hendel in de richting die wordt aangegeven in de afbeelding.
  • Page 232 7. Batterij verwijderen en installeren 1.Draai de sleutel helemaal naar links en de batterij springt 2. Til de batterij omhoog en naar buiten. open. 3. De ontlaadpoort van de batterij is naar beneden en in de 4. Druk de accu naar beneden zodat deze batterijbuis geplaatst.
  • Page 233 Functie Introductie (Afbeelding 1) 1. Opladen: Schroef de plastic kap op de batterij los (Afbeelding 1), sluit de oplader aan om te beginnen met opladen, wanneer de batterij vol is en het indicatielampje van de oplader verandert van rood in groen, betekent dit dat deze volledig is opgeladen. (Afbeelding 2) 2.Inschakelen: zie Afbeelding 2, houd de knop ingedrukt om aan/uit...
  • Page 234 Motor Wanneer u trapt, drijft de motor u aan. Via het display stel je het gewenste snelheidsniveau in. De elektromotor heeft een maximale ondersteuningssnelheid van 25 km/u. Accu Voor elektrische hulptransmissie is een batterij nodig om energie te ondersteunen. De accu bevindt zich onder het frame.
  • Page 235 Rijden in ondersteunde modus Als u nog nooit op een elektrische ets hebt gereden, oefen dan eerst met het rijden in de hulpmodus op een weg zonder verkeersobstakels. De bekrachtigde aandrijving wordt alleen geactiveerd als u trapt. Ga zitten voordat u begint met trappen Pad.

  • Page 236: Productparameters

    PRODUCTPARAMETERS Parameter Standaard versie Aluminium profiel Materiaal Kleur Zwart 1770mm*680mm*1100mm Afmetingen (uitgeklapt) Uiterlijk & Afmetingen Wielnaaf Draadspaakwielen Wielgrootte 26 inch Pakketgrootte 1470*240*780mm 28.84kg/21.94kg Bruto/Netto Gewicht (63.58lb/48.37lb) Maximale belasting 120kg (264,55 pond) 25 km/u (15.53mph) Maximum snelheid 35km-90km (Afhankelijk van belasting, temperatuur, Prestatieparame- wegomstandigheden, rijstand, ters...
  • Page 237 Baterijtype 18650 lithium-ionbatterij Batterijcapaciteit 12Ah(432Wh) Nominale spanning batterij Nominaal motorvermogen 0.25kW Motorvorm Assist-modus Elektrische 26 inch/36V/hoge snelheid Motortype specificaties borstelloze motor met versnelling 300±10r/min Motor nominale onbelaste snelheid Oplader outpu 42V 2.0A Oplader input 100~240V 50/60Hz 3.0A Onderspanningsbeveiliging- 29V±1V swaarde Overstroombeveiligingswaarde 15A±1A Laadtijd...
  • Page 238 Display Bedieningspaneel Instructies Functiebeschrijving: 1. Weergavefunctie: Snelheidsweergave, stuurbekrachtigingsweergave, stroomindicator, storingsmelding, kilometerstand, spanningsweergave, enkele opstarttijd, 6 km/u boost, remindicatie, koplampweergave 2. Controle, functie instellen Aan/uit-schakelaarbediening, koplampschakelaarbediening, 6 km/u booster-instelling, 3-speed boosterverhouding-instelling, snelheidsweergave schakelen, kilometerstand, enkele opstarttijd en spanningsweergave schakelen. 3. Alle inhoud van het weergavescherm (volledige weergave binnen 1s na opstarten) (235) Deutsch English...
  • Page 239 Introductie van het display: Weergave van batterijvermogen en resterend BMS-vermogen 2.Multifunctioneel Weergavegebied Totaal vaarbereik ODO, enkel vaarbereik TRIP (eenheid: mijl, km), enkele inschakeltijd TIME, accuspanning VOL 3.Weergavegebied snelheid AVG: gemiddelde snelheid, MAX: maximale snelheid, SPEED: huidige snelheid; eenheid mph, km/h 4.Afstelling van de versnelling in de Assist-modus 0-3/0-5 digitaal display 5.Statusweergavegebied...
  • Page 240 6. Koplampweergave: Koplamppictogram, als de koplamp aan is, is het pictogram altijd aan, als de koplamp uit is, wordt het pictogram niet weergegeven. Knop introductie: De specifieke combinatieposities van de knoppen zijn: Specifieke operaties: 1. Houd in de uitgeschakelde status de ingedrukt om het display in te schakelen;druk na het inschakelen kort op de en de interface schakelt tussen...
  • Page 241 3. Druk in de ingeschakelde toestand lang op de knoppen om te schakelen tussen VAG (gemiddelde snelheid), MAX (maximale snelheid) en SPEED (huidige snelheid). 4. Wanneer het display is ingeschakeld, houdt u de knop ingedrukt om de koplampen in te schakelen. Houd nogmaals ingedrukt om de koplampen uit te schakel- 5.Wanneer het display is ingeschakeld en de fiets stilstaat, houdt u de knop ingedrukt om naar de duwmodus te gaan.

  • Page 242: Foutcodes En Methoden Voor Probleemoplossing

    Foutcodes en methoden voor probleemoplossing Foutcode Code betekenis Inspecties Normale Status Controleer of de batterij volledig is opgeladen. Als deze foutcode na volledig opladen nog steeds Batterij onderspanning verschijnt, moet de batterij worden vervangen. Controleer of de bedrading van de achterwiel- motor beschadigd is.
  • Page 243 Serienummer Algemene problemen Oplossing 1. We raden aan de band eerst leeg te laten lopen en vervolgens met professionele apparatuur op te pompen. De banden zijn lek. 2. Indien nog steeds lekt, moet de binnenband vervangen worden. U kunt contact opnemen met de verkoper voor een nieuwe binnenband en voor een video-tutorial over het vervangen van de binnenband.
  • Page 244 Ga als volgt te werk om uw ets aan het einde van zijn levensduur af te voeren: - Voer de ets en de onderdelen ervan, zoals de accu en elektrische en elektronische componenten, af in overeenstemming met de plaatselijke wettelijke voorschriften en richtlijnen, bijvoorbeeld via een recyclingcentrum. - Houd rekening met de informatie van de batterijfabrikant en de fabrikant van de elektrische en elektronische componenten.
  • Page 245 BK7S (242) Deutsch English Français Español Italiano Nederlands / Polski...
  • Page 246 Teruggave van elektrische etsen Voor het retourneren van e-bikes: Gebruik uitsluitend de verzenddoos waarin de e-bike is geleverd. Let bij het verpakken van uw elektrische ets op het voorkomen van stoten. Bij terugzending moet de accu in de bij de ets geleverde accuhouder worden geplaatst en vergrendeld. Belangrijk E-bikes met mechanische of elektrische defecten aan de accu mogen niet verzonden worden.

  • Page 247: Kaart

    Garantie Kaart Klantinformatie: Fietsinformatie: Naam: Model: Adres: Stad: Serienummer: Staat/Provincie: Postcode: Besteldatum: Land: Telefoon: E-mail: ------------------------------------------------------- Instructies: Vul hierboven de klant- en etsgegevens in. Bewaar deze garantiekaart op een veilige plaats. Presenteer deze kaart samen met het aankoopbewijs voor elke garantieservice. Deze garantiekaart is geldig gedurende de aangegeven garantieperiode.
  • Page 248 Pedeleki-z napędem elektrycznym do 250 W EKM V 4.05.08 Instrukcja obsługi Tłumaczenie oryginalnej instrukcji obsługi Model produktu: BK7S EKM V 4.01.01...
  • Page 249 Zawartość Informacje o niniejszej instrukcji·······································247 Roszczenia prawne i gwarancje·······································248 Ogólne ostrzeżenia························································249 Ostrzeżenie dotyczące modyfikacji····································249 Środki ochrony osobistej·················································250 Podstawowe instrukcje bezpieczeństwa·····························250 Ostrzeżenia dotyczące bezpieczeństwa roweru···················254 Instrukcje bezpieczeństwa akumulatora·····························255 Instrukcje bezpieczeństwa dotyczące ładowarki ··················255 Ładowanie akumulatora··················································256 Hamulce······································································256 Transport·····································································259 Przechowywanie···························································260 Konserwacja roweru elektrycznego···································261 Jazda··········································································261 Wymogi prawne····························································261...
  • Page 250 Informacje o instrukcji obsługi Przed rozpoczęciem użytkowania należy zapoznać się z niniejszą instrukcją obsługi w celu prawidłowego i bezpiecznego korzystania ze wszystkich funkcji. Niniejsza instrukcja obsługi nie zastępuje osobistych instrukcji wyspecjalizowanego sprzedawcy, który dostarczył rower. Instrukcja obsługi stanowi integralną część roweru. W przypadku odsprzedaży roweru należy ją przekazać kolejnemu właścicielowi. Przed rozpoczęciem użytkowania roweru należy zapoznać...
  • Page 251 WAŻNE: Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, osiągów i serwisowania. Przed pierwszą jazdą na nowym rowerze należy uważnie przeczytać niniejszą instrukcję i zachować ją na przyszłość. Dodatkowe informacje dotyczące bezpieczeństwa, wydajności i konserwacji niektórych części, takich jak amortyzatory lub pedały roweru, mogły również zostać dołączone do roweru lub zakupionych akcesoriów.
  • Page 252 · brak gwarancji na przypadkowe uszkodzenia · brak gwarancji w przypadku niewłaściwego użytkowania · brak gwarancji w przypadku niewłaściwego użytkowania · brak gwarancji w przypadku uszkodzenia spowodowanego nieprawidłowym montażem · brak gwarancji w przypadku nieprzestrzegania terminów przeglądów i konserwacji · brak gwarancji w przypadku utraty komponentów i części dodatkowych OSTRZEŻENIA OGÓLNE Jazda na rowerze, podobnie jak każdy inny sport, wiąże się...
  • Page 253 Optymalizacja osiągów (mody kacja) jest nielegalna. Zgodnie z niemieckim rozporządzeniem o zezwoleniach na ruch drogowy (StVZO), EPAC z silnikami, które mogą przyspieszyć rower powyżej 25 km/h, są uważane za pojazdy silnikowe i dlatego wymagają prawa jazdy klasy AM/B. Producent nie posiada licencji na sprzedaż...
  • Page 254 BEZPIECZEŃSTWO JAZDY Przestrzegaj wszystkich zasad ruchu drogowego i lokalnych przepisów ruchu drogowego. Dzielisz drogę lub ścieżkę z innymi - kierowcami, pieszymi i innymi rowerzystami. Szanuj ich prawa. Jedź w sposób defensywny. Zawsze zakładaj, że inni nie są świadomi Twojej obecności. Zawsze patrz przed siebie i bądź...
  • Page 255 Wilgoć, zanieczyszczenia przewodzące prąd elektryczny lub uszkodzenia mechaniczne mogą spowodować zwarcie. Może to spowodować pożar lub wybuch akumulatora. Wilgoć, zanieczyszczenia przewodzące prąd elektryczny lub uszkodzenia mechaniczne mogą spowodować zwarcie. Może to spowodować pożar lub wybuch akumulatora. · Silnik elektryczny i moduł sterujący należy czyścić z zewnątrz wyłącznie wilgotną gąbką. Nigdy nie używaj myjki wysokociśnieniowej.
  • Page 256 Jazda na rowerze w nocy jest znacznie bardziej niebezpieczna niż w ciągu dnia. Rowerzysta jest bardzo trudny do rozpoznania przez kierowców i pieszych. Dlatego dzieci nigdy nie powinny jeździć o zmierzchu ani w nocy. Dorośli, którzy zdecydowali się podjąć znacznie zwiększone ryzyko jazdy o świcie, zmierzchu lub w nocy, muszą...
  • Page 257 Unikaj poważnych obrażeń spowodowanych nieprawidłową konser- wacją, pielęgnacją i czyszczeniem. Nieprawidłowa konserwacja, pielęgnacja i czyszczenie mogą prowadzić do obrażeń, a nawet śmierci. · Wykonywać wyłącznie czynności wymienione w instrukcji konserwacji. · Używać wyłącznie dostępnych na rynku środków smarnych i czyszczących. ·...
  • Page 258 Unikanie upadków spowodowanych nagłym uruchomieniem wspomagania silnika elektrycznego Istnieje ryzyko utraty kontroli i upadku z powodu nagłego uruchomienia wspomagania silnikiem elektrycznym. · Zawsze przetestuj wspomaganie silnika elektrycznego przed pierwszą jazdą. · Zawsze używaj środków ochrony osobistej (PPE). Unikanie zatrucia Uszkodzone części roweru (np. baterie, podzespoły elektryczne lub elektroniczne) mogą wydzielać materiał...

  • Page 259: Ładowanie Akumulatora

    Ładowanie akumulatora Ryzyko eksplozji akumulatora w przypadku użycia niewłaściwej ładowarki. Może to spowodować poważne, a nawet śmiertelne obrażenia. · Należy używać wyłącznie dołączonej ładowarki. · Przestrzegać i postępować zgodnie z instrukcjami zawartymi w podręczniku ładowarki. Akumulator należy ładować w temperaturze od 10℃ do 30℃. Ładowanie akumulatora, gdy jest on wyjęty z ładowarki, zwykle skutkuje nieco dłuższą...
  • Page 260 Regulacja siły hamowania Na każdej dźwigni hamulca znajduje się śruba regulacyjna, za pomocą której można regulować naprężenie linki hamulca. Śrubę regulacyjną należy obracać w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć napięcie, lub w kierunku zgodnym z ruchem wskazówek zegara, aby je zmniejszyć.
  • Page 261 zamiennych autoryzowanych przez producenta. Volg de instructies van de remfabrikant voor de bediening en het onderhoud van uw remmen en voor het geval dat remblokken vervangen moeten worden. Als u niet over de instructies van de fabrikant beschikt, neem dan contact op met uw dealer of de fabrikant van de remmen. Gebruik uitsluitend originele reserveonderdelen die door de fabrikant zijn goedgekeurd om versleten of beschadigde onderdelen te vervangen.
  • Page 262 zaczyna się blokować, lekko zwolnij nacisk, aby koło obracało się dopiero tuż przed granicą blokady. Ważne jest, aby wyczuć nacisk dźwigni hamulca wymagany dla każdego koła przy różnych prędkości- ach i na różnych nawierzchniach. Aby lepiej to zrozumieć, spróbuj poeksperymentować z rowerem i wywieraj różny nacisk na każdą...

  • Page 263: Konserwacja Akumulatora

    PRZECHOWYWANIE W przypadku przechowywania akumulatora przez dłuższy czas (ponad dwa miesiące): Wyjmij akumulator z motocykla. Baterie litowo-jonowe najlepiej przechowywać na poziomie naładowania 40-60%. Podczas długotrwałego przechowywania należy ładować akumulator do poziomu 40-60% co 30 dni. Poziom naładowania można określić za pomocą zintegrowanego wskaźnika naładowania akumulatora lub wskaźnika akumulatora na rowerze.
  • Page 264 Konserwacja silnika i sterowania Wilgoć, kurz lub uszkodzenia mechaniczne mogą spowodować zwarcie. Może to spowodować pożar lub wybuch akumulatora. - Zewnętrzne części silnika i sterownika należy czyścić wyłącznie wilgotną szmatką. -Jeśli części zostaną przypadkowo całkowicie zanurzone w wodzie, należy natychmiast odłączyć silnik od akumulatora i uruchomić...
  • Page 265 Etapy kontroli przed jazdą: - Szybkozamykacz/wałek centralny jest bezpiecznie zamontowany i pewnie się zamyka. - Połączenia śrubowe nie są luźne ani nie grzechoczą. - Kierownica jest dobrze zamocowana. - Koła i opony obracają się z łatwością i pracują płynnie. - Opony są sprawdzone pod kątem ciśnienia powietrza i stanu, a zawory są prawidłowo osadzone. - Przednie i tylne światła działają...

  • Page 266: Zawartość Dostawy

    Zawartość dostawy - Rower z akumulatorem - Ładowarka do akumulatora - Dwa klucze (zapasowy należy przechowywać w bezpiecznym miejscu) do wyjmowania akumulato- - Wydrukowana kopia instrukcji obsługi - Dwa pedały (nie zamontowane) - Dzwonek (nie zamontowany) - Torba podsiodłowa i sztyca podsiodłowa (bez wyposażenia) - Przednie koło (nie zamontowane) - Szybkozamykacz przedniego koła - Tylne światło (nie zamontowane)
  • Page 267 SCHEMAT FUNKCJI PRODUKTU 1. Wyświetlacz 11. Pedał 2. Kierownica 12. Płyta przekładni 3. Dźwignia hamulca 13. Łańcuch 4. Riser 14. Przerzutka tylna 5. Reflektor 15. Silnik 6. opona 16. Zacisk sztycy podsiodłowej 7. Odbłyśnik koła 17. tylny błotnik 8. Tarcza hamulca tarczowego 18.

  • Page 268: Instrukcja Montażu

    Instrukcja montażu Opis Części Części BK7S 1. torba podsiodłowa i rura podsiodłowa 2. odbłyśnik koła 3. narzędzie 16 w 1 4. podnóżek 5. światło tylne 6. wtyczka podwyższenia 7.tylny błotnik 8.błotnik przedni 9.Szybkozamykacz przedniego koła 10. przednie koło 1. Zainstaluj Kierownicę...
  • Page 269 4. Dokręć korek śruby górnej pokrywy. 5. Odkręć 4 śruby przedniej pokrywy za pomocą klucza imbusowego nr 4 w narzędziu 16 w 1 i zdejmij przednią pokrywę rury. 7. Użyj klucza imbusowe- go nr 4 w narzędziu 16 w 1, aby stopniowo dokręcać 4 śruby przedniej pokrywy w kolejności pokazanej na rysunku.
  • Page 270 5. Dokręć nakrętkę kombinowanym narzędziem. 4. Wyjmij tuleję 10 mm i połącz narzędzie 16 w 1, jak pokazano na rysunku. 6. Użyj klucza 7. Przymocuj pręty imbusowego nr 4 w nośne przedniego narzędziu 16 w 1, błotnika do aby usunąć śruby odpowiednich wspornika błotnika otworów na śruby...
  • Page 271 6. Przykręć nakrętkę pręta szybkiego zwalniania, jak pokazano. 7. Wyreguluj kierunek uchwytu, wyreguluj śrubę do odpowiedniego dokręcenia i przymocuj uchwyt do góry. Uwaga: Podczas tego procesu upewnij się, że przednie koło znajduje się pośrodku rury przedniego widelca. W przypadku jakichkol- wiek odchyleń...
  • Page 272 Metoda instalacji lewego pedału: Litera „L” oznaczona na wałku pedału oznacza lewy pedał. Najpierw ręcznie obróć wałek pedału w kierunku przeciwnym do ruchu wskazówek zegara, aby wstępnie wkręcić go w lewą korbę, a następnie za pomocą klucza płaskiego nr 15 przekręć go w kierunku przeciwnym do ruchu wskazówek zegara, aby go dokręcić.
  • Page 273 Pociągnij uchwyt regulacyjny sztycy w kierunku Włóż sztycę i wyreguluj ją na żądaną wysokość pokazanym na rysunku. (Uwaga: długość włożonej sztycy powinna przekraczać znak bezpieczeństwa). Naciśnij uchwyt w kierunku pokazanym na rysunku. Uwaga: Jeśli uchwyt jest zbyt ciasny lub zbyt luźny, należy odpowiednio wyregu- lować...
  • Page 274 7. Demontaż i montaż baterii 1.przekręć kluczyk w lewo do dołu i bateria się otworzy. 2.Podnieś baterię do góry i wyjmij. 3. portem rozładowania baterii w dół i do rury baterii. 4. nacisnąć na baterię tak, aby była całkowicie osadzona z blokadą baterii i wykręcić klucz. 8.
  • Page 275 Functie Introductie (Obrazek 1) (Obrazek 2) 2.Włączanie: patrz Obrazek 2, naciśnij i przytrzymaj przycisk, włączyć/wyłączyć. 3. Reflektory: patrz Zdjęcie 2, naciśnij i przytrzymaj przycisk + , aby włączyć/wyłączyć reflektory. 4. Rozpocznij: jazda wspomagana, krótkie naciśnięcie + , aby ustawić 1. bieg po włączeniu, wejdź...
  • Page 276 Silnik Silnik zapewnia moc podczas pedałowania. Żądany poziom prędkości można ustawić na wyświetlaczu. Maksymalna prędkość pomocnicza silnika elektrycznego wynosi 25 km/h. Akumulator Elektryczny napęd pomocniczy wymaga akumulatora do zasilania. Akumulator znajduje się pod ramą. Akumulator można naładować, wyjmując go z ramy za pomocą odpowiedniego klucza. Akumulator można ładować...
  • Page 277 Jazda w trybie wspomagania Jeśli nigdy wcześniej nie jeździłeś na rowerze ze wspomaganiem elektrycznym, powinieneś najpierw poćwiczyć jazdę w trybie wspomagania na drogach bez przeszkód. Napęd ze wspoma- ganiem jest aktywowany tylko podczas pedałowania. Przed rozpoczęciem pedałowania należy usiąść na poduszce siodełka. przed rozpoczęciem pedałowania.
  • Page 278 PARAMETRY PRODUKTU Parametr Wersja standardowa Stop aluminium Kolor 1770mm*680mm*1100mm Perspektywy i Wymiar Formularz piasty 26 cali 1470*240*780mm 28.84kg/21.94kg Brutto netto (63.58lb/48.37lb) 120kg (264,55 livres) 25km/h (15,53 mph) Parametry wyda- warunków drogowych, trybu jazdy itp. Np.: (przy 75kg i 25°C maksymalny zasięg w trybie Przebieg PAS wynosi do 35 kilometrów, w zależności od obciążenia,...
  • Page 279 Typ Baterii 18650 bateria litowo-jonowa 12Ah(432Wh) Moc znamionowa silnika 0.25kW Forma silnika Tryb wspomagania 26-calowy/36V/szybki silnik Typ silnika Parametry elektryczne 300±10r/min 42V 2.0A 100~240V 50/60Hz 3.0A 29V±1V 15A±1A 5-6 godzin Wielofunkcyjny ekran LCD Przedni hamulec tarczowy Metoda hamowania + tylny hamulec tarczowy Cechy Opony pneumatyczne Opona: 26X2.35...
  • Page 280 INSTRUKCJA TABLICY STEROWANIA Opis funkcji: (277) Deutsch English Français Español Italiano Nederlands Polski...
  • Page 281 Wprowadzenie do wyświetlacza Poziom naładowania baterii, BMS, wskaźnik pozostałej baterii 2.Obszar wyświetlacza wielofunkcyjnego Całkowity przebieg ODO, pojedynczy przebieg TRIP (jednostka: mila, km), czas pojedynczego włączenia TIME, napięcie akumulatora VOL 3.Obszar wyświetlania prędkości AVG: Średnia prędkość, MAX: Maksymalna prędkość, SPEED: Aktualna prędkość; jednostka mph, km/h 4.Regulacja przełożenia wspomagania roweru Wyświetlacz cyfrowy 0-3/0-5...
  • Page 282 6. Czołówka： Gdy reflektory są włączone, ikona świeci się długo. Gdy reflektory są wyłączone, ikona nie jest wyświetlana. Wprowadzenie do klawiszy: Konkretne kombinacje pozycji klawiszy są następujące Szczegółowe wyjaśnienia operacyjne: 1. W stanie wyłączenia, naciśnij długo przycisk , aby włączyć; po włączeniu, naciśnij krótko przycisk , aby włączyć, interfejs przełącza się...
  • Page 283 3. W stanie włączenia zasilania, długie naciśnięcie przycisków może przełączać między VAG (średnia prędkość), MAX (maksymalna prędkość) i SPEED (bieżąca prędkość). 4. W stanie włączonym naciśnij i przytrzymaj przycisk , aby włączyć reflektor, naciśnij i przytrzymaj ponownie, aby wyłączyć reflektor. 5.W stanie rozruchu samochód nie ma obrotów, po długim naciśnięciu przycisku samochód przechodzi w tryb doładowania, a interfejs przyrządów zostaje przełączony w tryb P.
  • Page 284 Kody usterek i metody rozwiązywania problemów Error code Znaczenie kodu Inspections Normalny stan Sprawdź, czy akumulator jest w pełni naładowa- ny. Jeśli ten kod błędu nadal pojawia się po Zbyt niskie napięcie pełnym naładowaniu, należy wymienić baterię. akumulatora Sprawdź okablowanie silnika tylnego koła pod kątem uszkodzeń.
  • Page 285 Numer seryjny Typowe problemy Rozwiązanie 1. zalecamy najpierw spuścić powietrze z opony, a następnie napompować ją profesjonalnym sprzętem 2. jeśli dętka nadal przecieka, należy ją wymienić. Możemy Opony przeciekają. dostarczyć części zamienne i umożliwić klientowi wymianę zgodnie z naszym lmem. Po pierwsze, powinniśmy dowiedzieć...
  • Page 286 Informacje kontaktowe dotyczące konserwacji Dziękujemy za wybranie HlTWAY. Zapewniamy gwarancję i dożywotnie wsparcie posprzedażowe dla naszych produktów HITWAY. W razie jakichkolwiek pytań prosimy o kontakt z naszym zespołem wsparcia posprzedażowego. Zapewnimy wsparcie techniczne i odpowiednie rozwiązania tak szybko, jak to możliwe.
  • Page 287 BK7S (284) Deutsch English Français Español Italiano Nederlands Polski...
  • Page 288 Powrót rowerów elektrycznych Do wysyłki zwrotnej rowerów elektrycznych należy używać wyłącznie kartonu, w którym rower elektryczny został dostarczony. Rower elektryczny należy zapakować w taki sposób, aby zapobiec uderzeniom. W przypadku wysyłki zwrotnej akumulator musi być włożony do uchwytu akumulatora dostarczonego z rowerem elektrycznym i zablokowany. WAŻNE Rowery elektryczne z uszkodzonymi mechanicznie lub elektrycznie akumulatorami nie mogą...

  • Page 289: Karta Gwarancyjna

    Karta gwarancyjna Informacje dla klientów: Informacje o rowerze: Nazwa: Model: Adres: Miasto: Numer seryjny: Stan/prowincja: Kod pocztowy: Data zakupu: Kraj: Telefon: E-mail: ------------------------------------------------------- Instrukcje: Proszę wpisać powyżej dane klienta i roweru. Przechowuj tę kartę gwarancyjną w bezpiecznym miejscu. Okaż tę kartę wraz z dowodem zakupu w celu skorzystania z usługi gwarancyjnej. Niniejsza karta gwarancyjna jest ważna przez podany okres gwarancyjny.
