Summary of Contents for Bluetti EB55

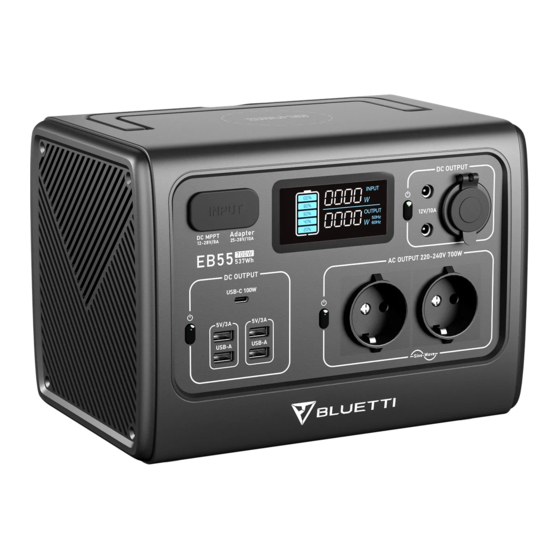

- Page 1 EB55 Portable Power Station User Manual Please Read This Manual Before Use And Follow Its Guidance. Keep This Manual For Future Reference.
- Page 3 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.
-
Page 4: Table Of Contents
Contents Safety Instructions General Safety Handling Storage and Usage What’s In The Box Product Overview Diagram Specifications Operation LCD Screen Powering On/Off Mode Setting Charging Discharging Appendix FAQs Technical Support FCC Warning... -
Page 5: Safety Instructions
The Safety Requirements provided herein are for illustrative purposes that include but are not limited to those listed in this manual. Actual operation shall comply with all applicable safety standards. If you have any questions, feel free to contact BLUETTI support or your local BLUETTI dealers. 1.1. General Safety •... - Page 6 Do not move the unit during operation as the vibrations and shocks associated with movement may cause damage to the internal hardware. • In case of malfunction, turn off the unit immediately and contact BLUETTI support or your local BLUETTI dealers if this manual cannot adequately explain the malfunction to you.
-
Page 7: Handling
It is recommended to charge the unit via an AC source. If charging via solar energy, ensure that your solar system provides an output of more than 100W. BLUETTI shall not be liable for any equipment damage caused by the violation of above instructions. -
Page 8: What's In The Box
Car Charging Cable (28in/72cm, XT60 to Cigarette lighter port) Solar Charging Cable (59in/150cm. XT60 to MC4) EB55 Portable Power Station User Manual Please Read This Manual Before Use And Follow Its Guidance. Keep This Manual For Future Reference. User Manual Warranty Card Quality Certificate... - Page 9 Optional Item Picture DC7909-XT60 Female Cable (2in/5cm. DC7909 to XT60) * Below accessories are not included in standard packaging and can be purchased separately at https://www.bluettipower.com/ Note: All measurements are for reference only. Package details are subject to change without prior notice. JUST POWER ON...
-
Page 10: Product Overview
3. Product Overview 3.1 Diagram 1. DC Input 7. Cigarette Lighter Port 2. Adapter Input 8. DC Power Button 3. LCD Screen 9. USB-A Port 4. Wireless Charging Pad 10. USB-C Port 5. DC 12V Power Button 11. AC Power Button 6. -
Page 11: Specifications
3.2 Specifications EB55 General Battery Capacity 537Wh Cell Type LiFePO4 Dimensions (L*W*H) 10.94*7.87*7.79IN/278*200*198MM Weight 16.5LB/7.5KG Discharging Temperature -4°F-104°F/-20°C-40°C Charging Temperature 32°F-104°F/0°C-40°C Storage Temperature -4°F-113°F/-20°C -45°C (Optimal: 68-86°F/20-30°C) Working Humidity 10%-90% AC Output Power 700W Surge 1400W Voltage 120VAC Frequency 50/60Hz... -
Page 12: Operation
4. Operation 4.1 LCD Screen a: ECO Mode e: Temperature Anomaly Alert b: Battery Level f: Output Power c: Input Power g: Overload Alert d: Low-battery Alert h: Short-circuit Alert 4.2 Powering On/Off Powering on: Press the AC/DC/DC 12V Power Button to start up corresponding output. Green light(on the button) LCD Display * The LCD screen is on for 30-60 seconds. -
Page 13: Mode
: Under 'Setting Mode', press the AC power button to switch. 4.5 Charging 4.5.1.AC Charging Simply plug the EB55 into a standard wall outlet and start charging. Wall Outlet AC Adapter In this mode, the AC/DC output will automatically turn off after 4-hour low(≤10W for AC, ≤1W for DC) or no load to save power. - Page 14 Solar Charging Cable 4.5.3.Car Charging Connect the EB55 directly to the vehicle plug-in cigarette lighter port via the car charging cable. Car Charging Cable OCV: Open circuit voltage, also for Voc. The maximum voltage that the solar panel can produce with no load on it.
- Page 15 Connect the AC adapter input plug to the generator while the output plug goes to the adapter charging port of EB55. AC Adapter 4.5.5. Dual Charging EB55 also supports dual charging (e.g. Adapter + PV Charging and Dual Adapter Charging AC Adapter Wall Outlet Car Charging Cable Solar Charging Cable...
-
Page 16: Discharging
5. Discharging Phone LED Light Television 40-50 Times 20-30Hrs 5-6Hrs 10Wh Power Tools Refrigerator Slow Cooker 5-6Hrs 4-5Hrs 2-3Hrs 200W 537Wh × DoD × η ÷ (load power) = charging time (estimated) Note: DoD refers to the Depth of Discharge, η is the local inverter efficiency. DoD=90%, η =90%. DoD may vary depending on ambient-operating temperature and discharge rate. -
Page 17: Appendix
A: Yes. Press the DC Power Button to enable the wireless charging. Q: Can it charge and discharge at the same time? A: Yes. It supports pass-through charging. EB55 comes with the premium LiFePO4 battery and proprietary Battery Management System to ensure that it can charge and discharge at the same time. -
Page 18: Fcc Warning
6.3 FCC Warning This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1)This device may not cause harmful interference 2)This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. - Page 19 EB55 Estação elétrica portátil Manual do usuário V1 Leia este manual antes do uso e siga as orientações. Guarde este manual para referência futura.
- Page 21 É por isso que a BLUETTI está presente em mais de 70 países e tem a confiança de milhões de clientes em todo o mundo.
- Page 22 Conteúdo Instruções de segurança Segurança geral Manuseio Armazenamento e uso Conteúdo da caixa Resumo do produto Diagrama Especificações Operação Tela LCD Ligar/Desligar Modo Configuração Carregamento Descarregamento Anexo Perguntas frequentes Suporte técnico...
-
Page 23: Instruções De Segurança
A operação real deve seguir todos os padrões de segurança aplicáveis. Se tiver alguma dúvida, entre em contato com o suporte da BLUETTI ou com os revendedores locais da BLUETTI. 1.1 Segurança geral •... - Page 24 • Em caso de mau funcionamento, desligue a unidade imediatamente e entre em contato com o suporte da BLUETTI ou com os revendedores da BLUETTI locais se este manual não explicar adequadamente o mau funcionamento para você. •...
-
Page 25: Manuseio
É recomendável carregar a unidade com uma fonte de CA. Se for carregar via energia solar, confirme se o seu sistema solar forneça uma saída de mais de 100 W. A BLUETTI não se responsabiliza por danos ao equipamento causados por deixar de seguir as instruções acima. -
Page 26: Conteúdo Da Caixa
Cabo de carregamento para carro (72 cm, XT60 para saída de acendedor de cigarros) Cabo de carregamento solar (150 cm. XT60 a MC4) EB55 Estação elétrica portátil Manual do usuário V1 Leia este manual antes do uso e siga as orientações. Manual do usuário Guarde este manual para referência futura. - Page 27 Opcional Item Imagem Cabo fêmea do DC7909-XT60 (5 cm. DC7909 a XT60) * Os acessórios abaixo não estão incluídos na embalagem padrão e podem ser adquiridos separadamente em https://www.bluettipower.com/. Nota: todas as medições são apenas para referência. Os detalhes do pacote estão sujeitos a alterações sem aviso prévio. JUST POWER ON...
-
Page 28: Resumo Do Produto
3. Resumo do produto 3.1 Diagrama 1. Entrada CC 7. Saída de acendedor de cigarros 2. Entrada do adaptador 8. Botão de energia CC 3. Tela LCD 9. Porta USB-A 4. Pad de carregamento sem fio 10. Porta USB-C 5. Botão liga/desliga CC 12 V 11. -
Page 29: Especificações
3.2 Especificações EB55 Geral Capacidade da bateria 537 Wh Tipo de célula LiFePO4 Dimensões (C x L x A) 278 x 200 x 198 mm Peso 7,5 kg Temperatura de descarregamento -20 °C a 40 °C Temperatura de carregamento 0 °C a 40 °C Temperatura de armazenamento -20 °C a -45 °C (ideal: de 20 °C a 30 °C) -
Page 30: Operação
4. Operação 4.1 Tela LCD a: Modo ECO e: Alerta de anomalia de temperatura b: Nível da bateria f: Potência de saída c: Potência de entrada g: Alerta de sobrecarga d: Alerta de bateria fraca h: Alerta de curto-circuito 4.2 Ligar/Desligar Ligar: pressione o botão liga/desliga CA/CC/CC 12 V para iniciar a saída correspondente. -
Page 31: Modo
4.5 Carregamento 4.5.1 Carregamento CA Basta conectar o EB55 em uma tomada padrão e começar a carregar. Tomada de parede Adaptador CA Quando neste modo, a saída CA/CC será desligada automaticamente após 4 horas de baixa (≤10 W para CA, ≤1 W para CC) ou sem carga para economizar energia. - Page 32 Conectores MC4 Cabo de carregamento solar 4.5.3 Carregamento pelo carro Conecte o EB55 diretamente à saída do acendedor de cigarros do veículo por meio do cabo de carregamento do carro. Cabo de carregamento para carro OCV: tensão de circuito aberto, também para Voc. A tensão máxima que o painel solar pode produzir sem carga.
- Page 33 Conecte o plugue de entrada do adaptador CA ao gerador. Já o plugue de saída deve ser conectado à porta de carregamento do adaptador do EB55. Adaptador CA 4.5.5 Carregamento duplo O EB55 também aceita carregamento duplo (por exemplo, adaptador + carregamento fotovoltaico e carregamento com adaptador duplo Tomada de parede Adaptador CA...
-
Page 34: Descarregamento
5. Descarregamento Telefone Luz de LED Televisão De 40 a 50 vezes De 20 a 30 horas De 5 a 6 horas 10 Wh 20 W 75 W Refrigerador Fogão lento Ferramentas de alimentação De 4 a 5 horas De 2 a 3 horas De 5 a 6 horas 90 W 200 W... -
Page 35: Anexo
R: Sim. Pressione o botão liga/desliga para ativar o carregamento sem fio. P: Ela pode carregar e descarregar ao mesmo tempo? R: Sim. É compatível com carregamento de passagem. O EB55 tem a bateria premium LiFePO4 e o sistema exclusivo de gerenciamento de bateria para garantir que possa carregar e descarregar na mesma operação. - Page 36 SHENZHEN POWEROAK NEWENER CO., LTD. Address: F19, BLD No.1, Kaidaer, Tongsha Rd No.168, Xili Street, Nanshan, Shenzhen, China Customer Service Email: support-br@bluettipower.com , suporte@bluetti.com Web: https://br.bluettipower.com/ P/N:17.0303.0675-00A0...
