Arrow Storage Products THD8567AB Owner's Manual & Assembly Manual

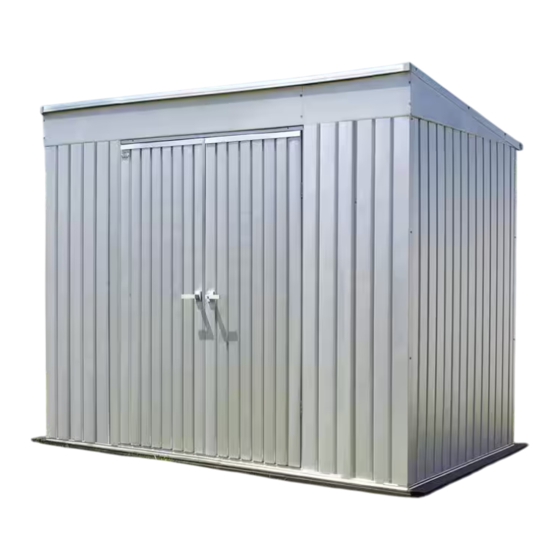

Premium galvalume steel storage shed 8' x 5'
Hide thumbs

Advertisement

Table of Contents

733630823
Owner's Manual
& Assembly Guide
Gloves must be worn
at all times to reduce
risk of injury!
Register • Enregistrer • Regístrate
/
ShelterLogic.com
product-registration
BUILDING DIMENSIONS
†
†
Approx.
Size
8' x 5'
37 Sq. Ft. 225 Cu. Ft.
2,4m x 1,5m
3,5 m
* See Inside for Detailed Safety Information.
Premium Galvalume Steel Storage Shed
†
Size rounded off to the nearest foot
Exterior Dimensions
Storage
(Roof Edge to Roof Edge)
Area
Width
96 3/4"
2
6,4 m 3
245,6 cm
Model No. THD8567AB
Visit our website for compatible accessories
Depth
Height
Width
61 1/4"
77 7/16"
94 3/8"
155,6 cm
196,6 cm
239,7 cm
8' x 5'
arrowsheds.com
97 1/8" x 59 7/8"
Base
246,7 cm x 152,2 cm
Size
For proper base construction see page 12
Interior Dimensions
(Wall to Wall)
Depth
Height
57 1/8"
76 1/4"
145,2 cm
193,6 cm
EN,FR,SP,GE-01OD
Nominal Size
Door
Opening
Width
Height
63 7/16"
64 3/4"
161,1 cm
164,5 cm
