Vue D´ensemble Et Structure; Caractéristiques Techniques - probst RG-125-SAFELOCK Operating Instructions Manual

Généralités

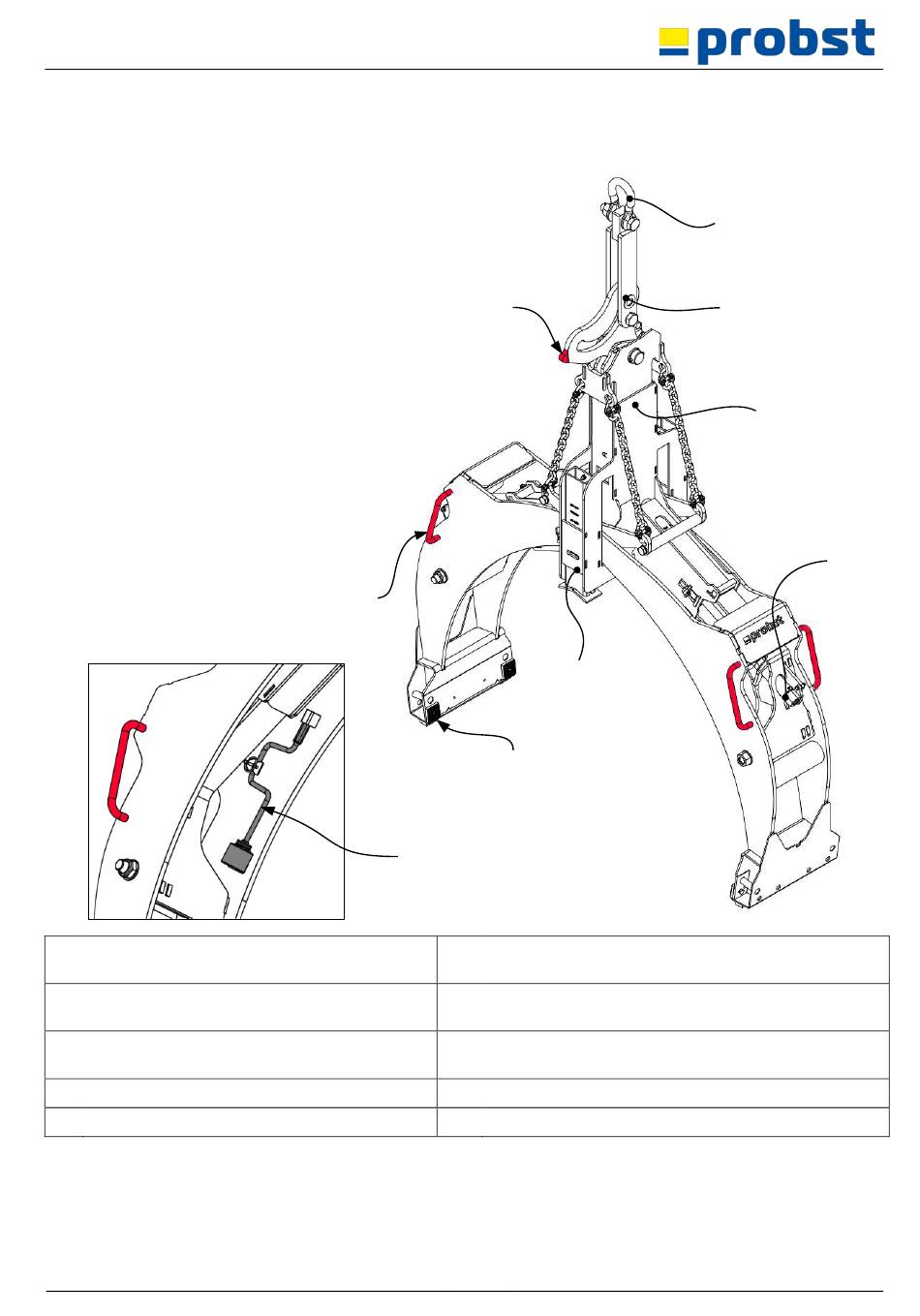

3.2 Vue d´ensemble et structure
Œillet d'accrochage pour engin de levage
1
Point d'accrochage levage de charge avec
2A
verrouillage (avec charge)
Point d'accrochage déverrouillage / levage à
2B
vide (sans charge)
3 Verrouillage de sécurité (SAFELOCK)
Poignées pour guidage de l'engin
4
3.3 Caractéristiques techniques
Les caractéristiques techniques détaillées (par ex. charge maximale, poids propre, etc.) figurent dans la plaque
signalétique.
54500005
2B
4
7
6
Tige filetée pour le réglage du diamètre extérieur du
5
tuyau
Manivelle pour le réglage au diamètre extérieur du
6
tuyau
Mâchoires de prise en acier interchangeables
7
8 Appui de hauteur réglable
12 / 24
1
2A
8
3
5
