Regolazioni
5.2

Impostazione del campo di presa

La regolazione del campo di presa deve essere regolata in modo uguale su entrambi i lati
dell'apparecchio. In caso contrario sussiste il pericolo che il materiale da afferrare scivoli verso il
basso. Pericolo di incidente!
L'adattamento del campo di presa al corrispondente diametro esterno del tubo si esegue come segue:
1. Misurazione del diametro esterno del tubo

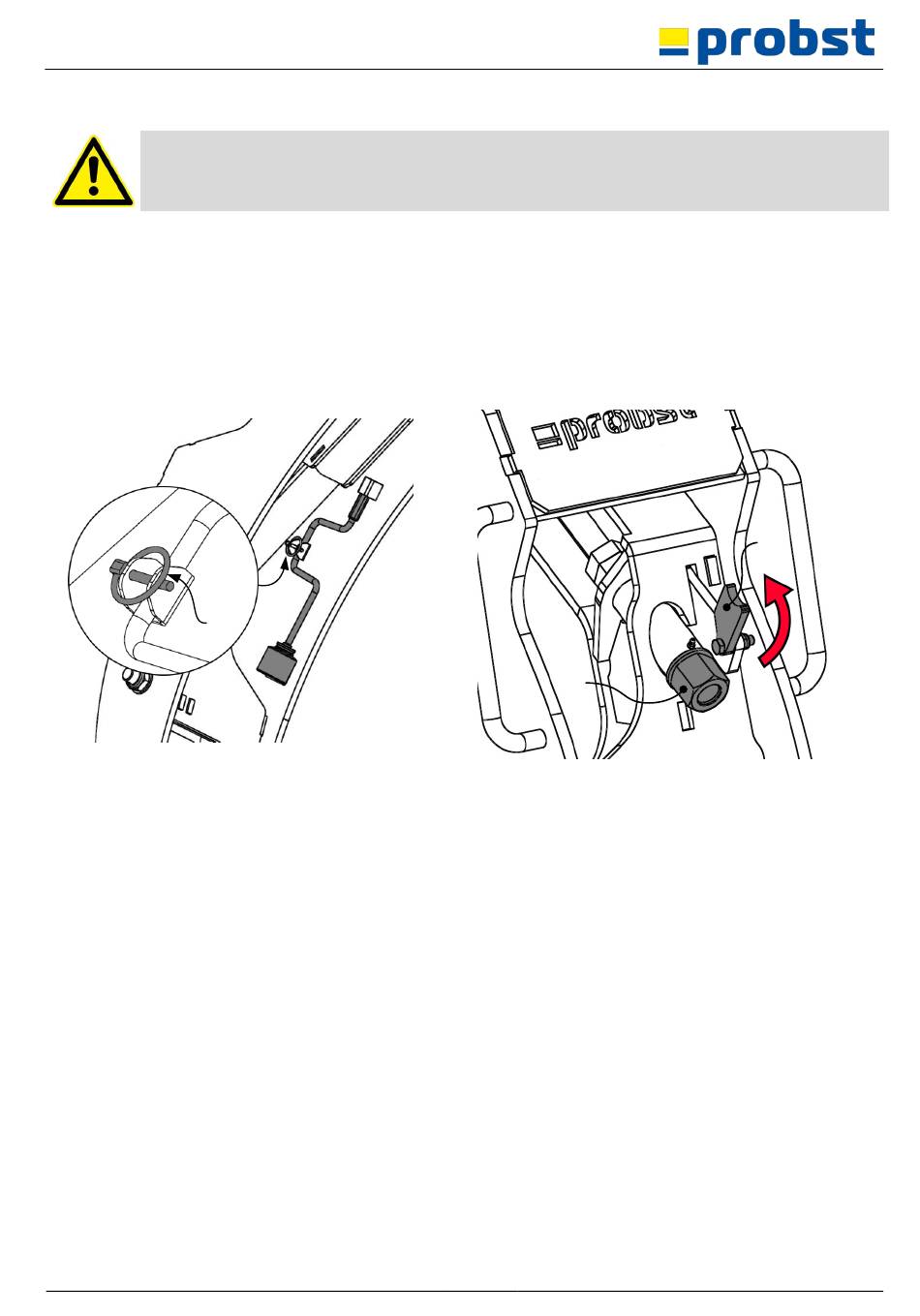

2. Rimuovere il perno di allineamento (vedi figura 2) dalla pedivella di regolazione (C).
3. Togliere la manovella di regolazione (C) dall'apparecchio (Fig. 2).
4. Ruotare verso l'alto lo sportello di bloccaggio (D) sulla vite di regolazione (E)
5. Regolare il campo di presa sul materiale da afferrare (tubo in calcestruzzo) utilizzando la manovella di
regolazione (C) e le viti di regolazione (E) (Fig. 3).
6. Ruotare lo sportello di bloccaggio (D) verso il basso sulla vite di regolazione (E)
C
Abb. 2
54500005
E
Abb. 3
15 / 25
D
IT
