Programmable Logic Controller 설치 가이드
XGT High Speed Counter

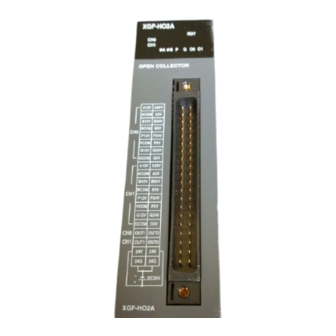

XGF-HO2A, XGF-HD2A, XGF-HO8A
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
1
안전을 위한 주의사항
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
①
전원이 인가된 상태에서 단자대를 만지지 마십시오.
②
제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
③
①
제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
②
배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③
가연성 물질이 있는 주변에 설치하지 마십시오.
④
제품에 직접 진동이 인가되지 않도록 하십시오.
⑤
전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥
사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦
출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧
제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
2
사용 환경에 대하여
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
No
항목
1
사용온도
2
보관온도
3
5∼95%RH, 이슬이 맺히지 않을 것
사용습도
4
5∼95%RH, 이슬이 맺히지 않을 것
보관습도
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
5
내진동
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
3
사용 가능한 버전
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1)
XGI CPU
: V2.1 이상
2)
XGK CPU
: V2.0 이상
3)
XGR CPU
: V1.1 이상
4)
XG5000 Software : V2.4 이상
4
제품의 각 부 명칭 및 외형치수 (mm)
■ 제품 각 부의 명칭을 참조하여 시스템 운전 시 참조하시기 바랍니다.
5
제품의 장착 및 분리
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
①
모듈 밑 쪽의 고정용 돌기를 베이스의
모듈 고정용 홀에 삽입합니다.
②
모듈의 윗부분을 밀어서 베이스에
고정 후 제품에 내장되어 있는 고정용
나사를 이용하여 고정합니다.
③
모듈의 윗부분을 당겨 베이스에
확실히 장착되었는지 확인합니다
2) 제품의 분리
①
먼저 모듈 위쪽의 고정용 나사를
베이스에서 풀어 냅니다.
②
양손으로 모듈을 잡고 모듈의 고정용
훅을 끝까지 누릅니다.
③
훅을 누르면서 모듈의 하부를 축으로
모듈의 상부 쪽을 당깁니다.
④
모듈을 상부로 들어 올리면서 모듈의
고정용 돌기부분을 모듈의 고정 홀에서
떼어냅니다.
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도
진폭
횟수
-
3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도
진폭
10 회
-
1.75mm
4.9 ㎨ (0.5g)
-
동작표시LED
단자대
6
핀 정보
번호
형태
CH0
1
2
1
2
3
3
4
4
5
6
5
7
8
6
9
10
7
11
12
13
14
8
15
16
9
17
18
10
19
20
11
21
22
12
23
24
25
26
13
27
28
14
29
30
15
31
32
16
33
34
35
36
33
37
38
34
39
40
37, 38
39, 40
형태
20B
20D
20C
19B
19D
19C
18B
18D
18C
관련규격
17B
17D
17C
-
16B
16D
16C
-
15B
15D
15C
-
14B
14D
14C
13B
-
13D
13C
12B
12D
12C
-
11B
11D
11C
10B
10D
10C
9B
9D
9C
8B
8D
8C
7B
7D
7C
IEC 61131-2
6B
6D
6C
5C
5B
5D
4B
4D
4C
3C
3B
3D
2C
2B
2D
1C
1B
1D
7
보증 내용
■ 구입하신 제품의 보증 기간은 제조일로부터 36개월입니다.
■ 최초 고장 진단은 고객사에서 진행함을 원칙으로 합니다. 고객사에서 요청할 경우
당사에서 유상으로 지원 가능하며, 고장 원인이 당사에 있는 경우 무상 처리 됩니다.
■ 보증 외 범위
1) 소모, 수명 부품(릴레이, 퓨즈, 전해 CAP, 배터리, LCD 등)의 교환
2) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
3) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
4) 당사의 양해 없는 제품의 개조 등에 의한 고장
5) 제품 본래의 사용 방법이 아닌 경우
6) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
7) 화재, 이상 전압 등의 불가항력에 의한 외부 요인 및 천재지변에 의한 고장
8) 기타 당사에 책임이 없는 경우
■ 제품 보증내용 관련 상세내용은 당사 홈페이지 내 사용설명서를 참조하시기 바랍니다.
■ 제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
한번 맺은 인연을
가장 소중히
여깁니다!
명칭
CH1
XGF-HO2A
17
A12V
A 상 펄스 입력 12V
18
A24V
A 상 펄스 입력 24V
19
ACOM
A 상 코먼 (Common)
20
A5V
A 상 펄스 입력 5V
21
B12V
B 상 펄스 입력 12V
22
B24V
B 상 펄스 입력 24V
23
BCOM
B 상 코먼 (Common)
24
B5V
B 상 펄스 입력 5V
25
P12V
프리셋 입력 12V
26
P24V
프리셋 입력 24V
27
PCOM
프리셋 코먼 (Common)
28
P5V
프리셋 입력 5V
29
G12V
부가 기능 입력 12V
30
G24V
부가 기능 입력 24V
31
GCOM
부가 기능 (Common)
32
G5V
부가 기능 입력 5V
35
OUT1
비교 출력 1
36
OUT0
비교 출력 0
24V
외부 전원 입력 24V
24G
외부 전원 입력 GND
XGF-HO8A
CH
번호
신호 명칭
20A
A 상 DC24V 입력
19A
A 상 DC 5V 입력
18A
A 상 COM 단자
17A
B 상 DC24V 입력
0
16A
B 상 DC 5V 입력
15A
B 상 COM 단자
20A
14A
비교출력
19A
13A
외부 전원 입력 GND
18A
12A
A 상 DC24V 입력
17A
16A
11A
A 상 DC 5V 입력
15A
10A
A 상 COM 단자
14A
9A
B 상 DC24V 입력
1
13A
8A
B 상 DC 5V 입력
12A
7A
B 상 COM 단자
11A
6A
비교출력
10A
5A
외부 전원 입력 GND
9A
20B
A 상 DC24V 입력
8A
19B
A 상 DC 5V 입력
7A
18B
A 상 COM 단자
6A
5A
17B
B 상 DC24V 입력
2
4A
16B
B 상 DC 5V 입력
3A
15B
B 상 COM 단자
2A
14B
비교출력
1A
13B
외부 전원 입력 GND
12B
A 상 DC24V 입력
11B
A 상 DC 5V 입력
10B
A 상 COM 단자
9B
B 상 DC24V 입력
3
8B
B 상 DC 5V 입력
7B
B 상 COM 단자
6B
비교출력
5B
외부 전원 입력 GND
4A, 4B
외부 전원 입력 24V
3A, 3B
2A, 2B
외부 전원 입력 GND
1A, 1B
www.ls-electric.com
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
TEL:(02)2034-4623~38
서울영업
TEL:(051)310-6855~60
부산영업
TEL:(053)603-7741~8
대구영업
TEL:(062)510-1891~92
서부영업(광주)
TEL:(042)820-4240~42
서부영업(대전)
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
XGF-HD2A
A I -
A I 상 차등 입력 -
A I +
A I 상 차동 입력 +
A II -
A II 상 차동 입력 -
A II +
A II 상 차동 입력 +
B I -
B I 상 차동 입력 -
B I +
B I 상 차동 입력 +
B II -
B II 상 차동 입력 -
B II +
B II 상 차동 입력 +
P12V
프리셋 입력 12V
P24V
프리셋 입력 24V
PCOM
프리셋 코먼 (Common)
P5V
프리셋 입력 5V
G12V
부가 기능 입력 12V
G24V
부가 기능 입력 24V
GCOM
부가 기능 (Common)
G5V
부가 기능 입력 5V
OUT1
비교 출력 1
OUT0
비교 출력 0
24V
외부 전원 입력 24V
24G
외부 전원 입력 GND
CH
번호
신호 명칭
20C
A 상 DC24V 입력
19C
A 상 DC 5V 입력
18C
A 상 COM 단자
17C
B 상 DC24V 입력
4
16C
B 상 DC 5V 입력
15C
B 상 COM 단자
14C
비교출력
13C
외부 전원 입력 GND
12C
A 상 DC24V 입력
11C
A 상 DC 5V 입력
10C
A 상 COM 단자
9C
B 상 DC24V 입력
5
8C
B 상 DC 5V 입력
7C
B 상 COM 단자
6C
비교출력
5C
외부 전원 입력 GND
20D
A 상 DC24V 입력
19D
A 상 DC 5V 입력
18D
A 상 COM 단자
17D
B 상 DC24V 입력
6
16D
B 상 DC 5V 입력
15D
B 상 COM 단자
14D
비교출력
13D
외부 전원 입력 GND
12D
A 상 DC24V 입력
11D
A 상 DC 5V 입력
10D
A 상 COM 단자
9D
B 상 DC24V 입력
7
8D
B 상 DC 5V 입력
7D
B 상 COM 단자
6D
비교출력
5D
외부 전원 입력 GND
4C, 4D
외부 전원 입력 24V
3C, 3D
2C, 2D
외부 전원 입력 GND
1C, 1D
10310001484 V4.6 (2024.06)
