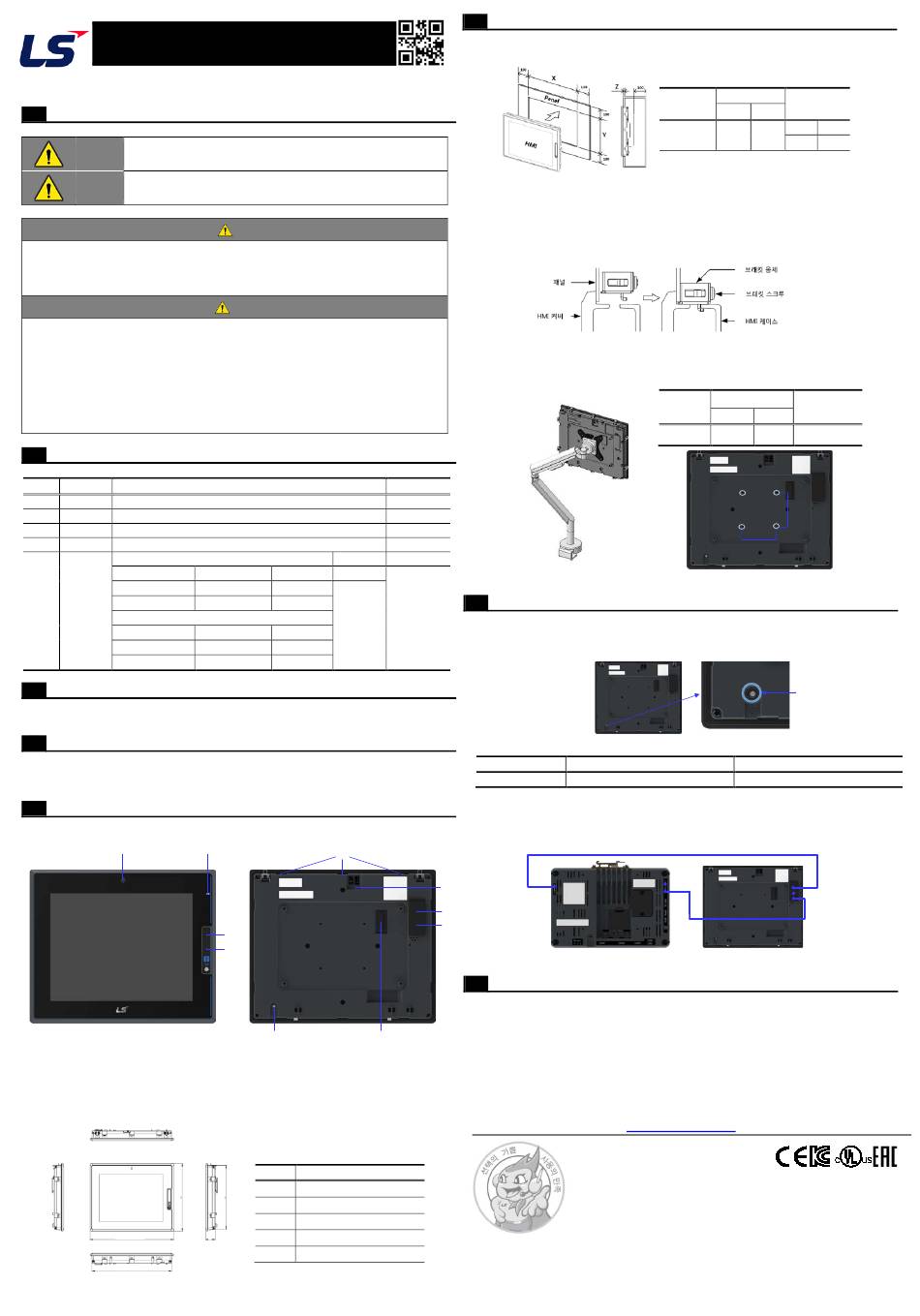

LS XGT Panel Installation Manual

C/N:
10310001843
Human Machine Interface 설치 가이드
후
XGT Panel
이 가이드는 HMI 설치 및 사용을 위한 간략한 정보를 제공합니다. 제품 사용 전 안전을
위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
경고/주의 표기의 의미
■
잘못된 취급으로 사용자가 사망 또는 중상을 입을 위험이 예상
경고
되는 경우
잘못된 취급으로 사용자가 상해를 입거나 또는 물적 손해만 발생
주의
하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 전원이 인가된 상태에서 제품의 설치 및 제거를 하지 마십시오.
③ 제품 내부에 금속성 이물질이 유입되지 않도록 하십시오.
④ 배터리는 충전, 분해, 가열, 단락, 납땜 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 설치 가이드에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기하는 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주십시오.
No 항목
1 사용온도
2 보관온도
3 사용습도 10∼85%RH, 이슬이 맺히지 않을 것
4 보관습도 10∼85%RH, 이슬이 맺히지 않을 것
단속적인 진동이 있는 경우
주파수
5≤f<8.4㎐
8.4≤f≤150㎐
5 내진동
연속적인 진동이 있는 경우
주파수
5≤f<8.4㎐
8.4≤f≤150㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XP-Runtime/LXP-Designer: V1.0 이상
부속품의 확인
4
■ 박스 내에 들어 있는 부속품을 확인하여 주십시오.
1) 패널 고정 브래킷 : 1 세트(10개입)
제품의 각 부 명칭 및 외형치수(mm)
5
■ 제품 외형에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시 참조하시기
바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
1
V
1 전면 카메라(Option) 2 상태 LED
4 USB 호스트 5 패널 고정부
7 메인유닛 커넥터 8 전원 커넥터(Option)
10 전면 카메라 각도 조절기(Option)
■ 제품 외형치수
B
A
E
LXP-Dxxxx
경고
주의
규격
-10℃∼50℃
-20℃∼60℃
-
가속도 진폭 횟수
- 3.5mm
9.8㎨(1G) -
X,Y, Z
각 방향
가속도 진폭
10회
- 1.75mm
4.9㎨(0.5G) -
2 5
3
4
6 7
3 USB 디바이스
6 PE 단자
9 XP-VLink(Option)
구분
LXP-D12xx
320
A
D
261
B
37
C
245.9
D
C
304.9
E
제품의 장착
6
■ 패널에 제품 설치 시 아래 기준에 따라 설치하여 주십시오.
1) 패널 컷 치수
2) 제품 장착 시 고려사항
① 패널에 제품을 장착할 때 각 방향으로 100mm 이상의 간격이 요구됩니다. 타
기기에서 방출되는 전자파 또는 열에 영향을 받을 수 있습니다.
② 제품을 장착할 수 있는 패널 두께(Z)는 1.6 ~ 6mm입니다.
③ 브래킷 1세트를 사용하여 제품을 패널에 장착합니다. 이 때 무리한 힘으로
체결하면 제품 변형 또는 브래킷 파손의 원인이 됩니다. (평균 조임 토크: 6.7kgf·㎝)
④ 브래킷은 아래 그림과 같이 설치하여 주십시오.
■ VESA 마운트에 제품 설치 시 아래 기준에 따라 설치하여 주십시오.
1) 필요한 경우 스페이서를 사용하여 주십시오.
2) M4볼트를 사용하여 주십시오.
관련규격
-
-
-
-
-
※ VESA 마운트구조는 XP-VLink 지원모델에서만 구성이 가능합니다.
배선
7
IEC 61131-2 ■ 접지 배선 시 아래 기준에 따라 설치하여 주십시오.
1) 접지는 3종접지(접지저항 100Ω이하)를 하며 접지용 전선은 2㎟이상으로 사용할 것을
권장합니다. 접지를 하지 않거나 접지가 제대로 연결되지 않는 경우 기기 오작동의
가능성이 있습니다.
■ XP-VLink 케이블 연결 시 아래 기준에 따라 설치하여 주십시오.
품명
케이블 규격
1) DISP(Display) 0, 1 커넥터 순서에 맞춰 연결하십시오.
2) DISP PWR(Display Power)를 외부 전원에 연결하는 경우 기기 고장의 원인이 될 수
있습니다. 반드시 메인 유닛의 DISP PWR와 연결하십시오.
3) DISP PWR 케이블은 가능한 짧게 배선해야 하며 18AWG ~ 22AWG 범위 내에서
사용해 주십시오.
10
DISP PWR
8
9
보증 내용
8
보증 기간
■
구입하신 제품의 보증 기간은 제조일로부터 18개월입니다.
보증 외 범위
■
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
LS ELECTRIC Co., Ltd
[단위: mm]
구분
X
LXP-D12xx 306
구분
X
VESA 75
설치 예시
LXP-OC03M
3m
DSP1
DSP0
<LXP-Mx0D> (메인 유닛)
www.ls-electric.com
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56
우편번호 (31226).
[단위: mm]
치수
오차
Y
+ 1
247
- 0
[단위: mm]
치수
나사
Y
75 M4
Y
X
접지선 연결
LXP-OC05M
5m
DSP PWR
DSP1
DSP0
10310001843, V1.1 (2022.07)
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
