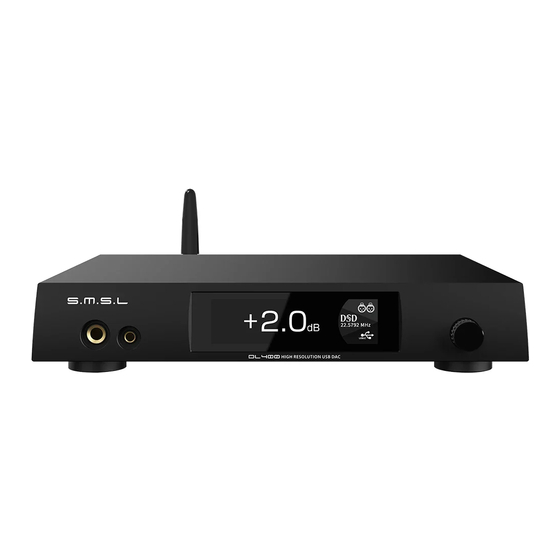

- Page 1 DL400 使用说明书/USER MANUAL 本说明书的内容可能会随版本更改如有变动, 恕不另行通知 The contents of this manual may be changed with the edition, and are subject to change without notice. Ver 1.1...
- Page 3 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源、 振动、 灰尘、 潮 湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火灾， 损坏本机或 造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人员联系。 不管有 任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内正常使用情况下出现 故障， 客户可以选择退货或者保修 （不影响二次销售才可退货） 。 正常使用一年内出现故障可以 免费保修。...
- Page 4 特点 支持MQA解码， 支持MQA-CD ; 美国ESS新一代旗舰DAC芯片ES9039MSPRO,内置MQA硬解码； 全新第三代XMOS XU-316， PCM支持到32bit/768kHz， DSD支持到DSD512； 使用了超低相噪和优化的时钟处理电路处理， 以达到超低的时钟抖动； 采用4路超低失真精密线性反馈电路 （PLFC)的全平衡设计耳放电路， 16欧姆输出功率达 6W×2， 32欧姆输出功率达3W×2 ; 两种耳机输出接口， 分别是4.4mm和6.35mm， 以满足不同的用途 除蓝牙以外其它输入口均支持DSD传输， 同轴， 光纤， AES/EBU支持DoP64； 固件升级功能,用户可以自行升级系统和USB的固件； 内置低噪声电源处理， 同时提高电源效率， 功耗更低； 特别设计的电源系统搭配和多个低噪声稳压电源， 为模拟电路提供低噪声电源； 美国高通蓝牙5.1芯片支持LDAC 24bit/96kHz , APTX/HD ， SBC ， AAC， 支持歌词显示功能 ； 高品质镀金输入输出连接端子；...
- Page 5 技术参数 输入方式 USB / 光纤 / 同轴 / 蓝牙 / I S / AES/EBU 线路输出 输出方式 单端线路 / 平衡线路 耳放输出 6.35mm耳机 / 4.4mm平衡耳机 线路输出幅度 平衡线路 5.2Vrms 单端线路 2.5Vrms 耳放输出功率 16Ω 6000mW x 2 3000mW x 2 32Ω 700mW x 2 300Ω...
- Page 6 技术参数 输出阻抗 线路输出 100Ω 耳放输出 接近0Ω 耳放高增益 平衡接口 +15.5dB 非平衡接口 +9.5dB USB传输方式 USB2.0(异步传输) USB兼容性 Windows 7 / 8 / 8.1 / 10 / 11(需要驱动) Mac OSX 10.6以上、安卓系统、iOS、Linux(不需要驱动) MQA decoder USB / 光纤 / 同轴 / AES/EBU MQA-CD decoder 光纤 / 同轴 / AES/EBU 采样率与位深: USB/I 44.1~768kHz(32bit)
- Page 7 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上/暂停/播放* 进入菜单/确认 遥控器请使用2节7号(AAA)电池 。 进入二级菜单/下一首* 返回/上一首* 向下 输入选择 静音 FN按键 （在菜单中定义） 音量加 音量减 *部分遥控器功能在蓝牙输入状态才有效!
- Page 8 部件介绍 功能旋钮 红外接收窗 待机指示灯 显示屏 4.4mm耳机插口 6.35mm耳机插口 平衡线路输出 单端线路输出 蓝牙天线 AES/EBU输入 同轴输入 光纤输入 I²S输入 USB输入 电源开关...
- Page 9 功能介绍 NPUTS (输入方式) PCM FILTER (PCM滤波器) USB TYPE C (USB输入) FILTER OFF (滤波器关闭NOS) BLUETOOTH (蓝牙输入) MINIMUM PHASE (最低相位) OPTICAL (光纤输入) APODIZING (切迹， 快速滚降， 线性相位滤波器) COAXIAL (同轴输入) LINEAR FAST (快速滚降， 线性相位滤波器) AES/EBU (AES/EBU输入) LINEAR SLOW (慢滚降， 线性相位滤波器) I2S(HDMI) (I2S输入) MINIMUM FAST (快速滚降，...
- Page 10 功能介绍 SOUND COLOR(音色菜单) 本机总共有9种音色模式， 它是通过对DAC进行DSP处理， 分别为： Rich1、 Rich2、 Rich3 （ 泛音丰富） Tube1、 Tube2、 Tube3 （ 胆味) Crystal1、 Crystal2、 Crystal3 （ 高清晰度） 音色设置是使用DAC内部DSP， 做出不同的音色效果， 所有这些设置不会改变频率响应曲线。 设置为 Standard模式将禁用此功能! PRE MODE(前级模式) FN KEY FOR FN按键作用 PRE MODE为输出接口的音量调节功能开关： Switch LINE/HPA (线路与耳放输出切换) VARIABLE:输出接口音量是受控的。 OUTPUTS (输出选择) FIXED:输出接口音量是固定的。...
- Page 11 功能介绍 S MODE S模式 NORMAL (正常， PS AUDIO格式) REVERSED (反相， DATA和LRCK反相) S DATA - S DATA + S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK + S LRCLK - S LRCLK - S LRCLK + S MCLK +...
- Page 12 Janpanese (日语) Russian (俄语) DIMMER 自动熄屏 5秒 ~ 60秒 (范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。 这样可以很 大程度减少光污染, 提升听音环境的舒适性!) BRIGHTNESS (显示屏亮度设置) LEVEL 1 ~ LEVEL 6 RESET (系统复位) 在蓝牙输入时， 请在DL400的主菜单中选择 "RESET "并确认。 系统将只重置蓝牙配对状态； 在其他输入时 （非蓝牙） ， 请从DL400的主菜单中选择 "RESET "并确认， 系统将清除所有设置， 包括蓝牙。...
- Page 13 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术, 是一种兼有极高的采样率和 足够小的文件体积的高解析音频编码技术。 此机采用MQA技术, 可以接收并解码MQA音频, 提供 母带级别的声音。 有关更多信息, 请访问https://www.mqa.co.uk/how-it-works 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 如何播放MQA 此机的USB、 光纤、 同轴支持MQA解码！ 此机的MQA播放不要求使用特殊的播放软件, 例如foobar2000， Audirvanaplus只要 支持ASIO 或者WASAPI的音频输出就可以了, 并且在播放MQA音频时, 最好将电脑的音量调到最大, 以使 得电脑的音频输出是最佳状态。 在播放MQA文件时, 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016 播放MQA-CD注意事项 必须确认所播放的是一张真正的MQA-CD ; 确认CD播放器所输出的光纤或者同轴信号是未经处理的源码 。...
-
Page 14: Safety Notes
Dismantling, refitting, repairing by user in private. Causing damage by using some fittings instead of the designative or accredited ones. Cannot provide credible proof of purchase. 4.Sending it back to our company for repairing. 5.Contact your S.M.S.L Audio reseller for a return or replacement. - Page 15 Features Support MQA decoding and MQA-CD; New 3rd generation XMOS XU-316, PCM support up to 32bit/768kHz, DSD support to DSD512; The new generation flagship DAC chip ES9039MSPRO of American ESS, built-in MQA hard decoding; Uses ultra-low phase noise and optimized clock processing circuitry processing for ultra-low clock jitter;...
-
Page 16: Specifications
Specifications Input USB / Optical / Coaxial / Bluetooth / I S / AES/EBU LINE Output RCA / XLR 4.4mm Headphone Jack 6.35mm Headphone Jack Line Output Amplitude 5.2Vrms 2.5Vrms 16Ω Headphone output power 6000mW x 2 32Ω 3000mW x 2 300Ω... - Page 17 Specifications Output Impedance LINE OUT 100Ω near 0Ω HPA high gain Balanced +15.5dB Unbalanced +9.5dB USB transmission USB2.0(Asynchronization) USB compatibility Windows 7 / 8 / 8.1 / 10 / 11( Needs Driver ) Mac OSX 10.6 above, Android system, iOS, Linux(Driveless) MQA decoder USB / Optical / Coaxial / AES/EBU MQA-CD decoder...
-
Page 18: Operating The Remote Control
Remote control If the remote control is still ineffective when it is close to the machine, replace it with a new battery. If the user does not use the remote control for a long time, remove the battery of the remote control. - Page 19 Display Interface and Instructions Function knob Remote window Indicator light Display screen 4.4mm headphone jack 6.35mm headphone jack XLR output RCA output Bluetooth antenna AES/EBU input Coaxial input Optical input I²S input USB input AC IN...
- Page 20 Instructions NPUTS PCM FILTER USB TYPE C FILTER OFF BLUETOOTH MINIMUM PHASE OPTICAL APODIZING COAXIAL LINEAR FAST AES/EBU LINEAR SLOW I²S(HDMI) MINIMUM FAST MINIMUM SLOW PUTS LOW DISPERSION ALL LINE OUT HEADPHONE OUT DSD FILTER There are 4 kinds of digital filtering in total. It's the way BALANCED that the digital operation means the clutter outside the UNBALANCED...
- Page 21 Instructions SOUND COLOR This machine has a total of 9 tone modes, which are processed by DSP through DAC, which are: Rich1, Rich2, Rich3 Tube1, Tube2, Tube3 Crystal1, Crystal2, Crystal3 This setting is using the DSP of DAC, to make some different sound color, all of these settings will not change the frequency response curve.When set to "Standard", this setting will be bypassed.
- Page 22 Instructions S MODE NORMAL REVERSED S DATA + S DATA - S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK + S LRCLK - S LRCLK + S LRCLK - S MCLK + S MCLK + S MCLK -...
- Page 23 LEVEL 1 ~ LEVEL 6 RESET For Bluetooth input, select "RESET" in the main menu of the DL400 and confirm. The system will reset the Bluetooth pairing status only; For other inputs, please select "RESET" from the DL400's main menu and confirm, the system will clear all...
- Page 24 The master MQA file is fully authenticated and is small enough to stream or download. The DL400 includes MQA technology, which enables you to playback MQA audio files and streams, delivering the sound of the original master recording.
