DRAHTLOSE 433 MHz-WETTERSTATION
EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser Wetterstation mit drahtloser 433 MHz-Übertragung der
Außentemperatur und Anzeige von Raumtemperatur und Raumluftfeuchtigkeit sowie Wettervorhersage- und
Wettertendenzsymbolen. Sie bietet ferner eine DCF-77-Funkuhr mit Datumsanzeige. Dieses innovative
Gerät mit seinen vier leicht bedienbaren Funktionstasten eignet sich ideal für den Betrieb zu Hause und im
Büro.

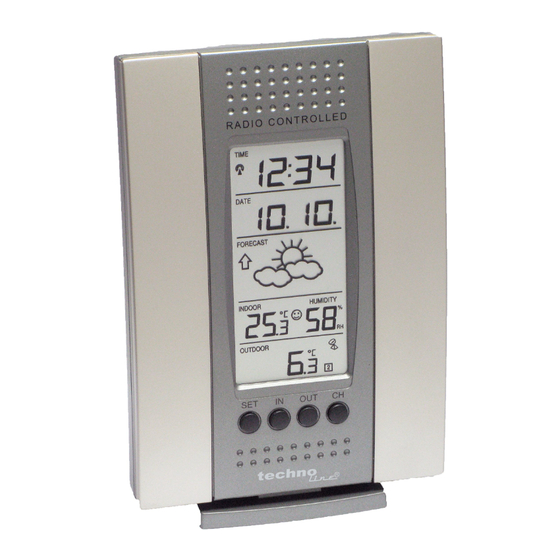

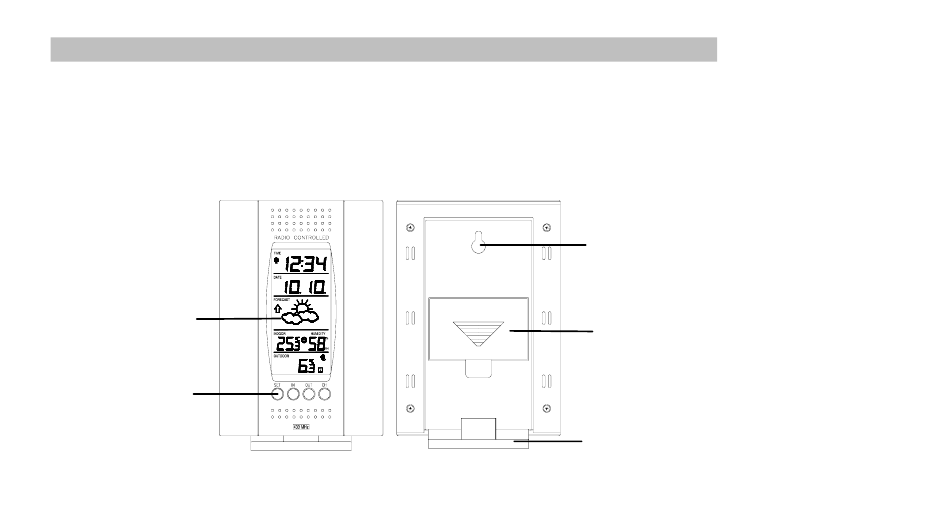

Die Wetterstation
LCD-Bildschirm
Funktions-
tasten
Bedienungsanleitung
1
Aufhängeöse
Batteriefach-
abdeckung
Abnehmbarer
Aufsteller
