6. Tehnični podatki
Maks. ø sprejema
pritrdilnega kavlja v mm
Maks. ø sprejema
bremenskega kavlja
v mm
Nazivno dvižno breme
v kg
Maks. dvižna višina v m
Dolžina verige v m
Poraba moči pri polni
obremenitvi v Nm
Velika dvižna bremen-
ska veriga v mm
Dimenzije D x Š x V
v mm
Teža kg (pribl.)
Tehnične spremembe so pridržane!
7.

Pred zagonom

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite ovojnino ter ovojna in transportna varo-
vala (če obstajajo).
• Preverite, ali je obseg dobave celovit.
• Preverite, če so se naprava in deli pribora poškodo-
vali med transportom.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
m
POZOR
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folijami
in majhnimi deli! Obstaja nevarnost da delce po-
goltnejo in se zadušijo!
96 | SI
CB01 CB02
23 27
23 27
1000 2000
3 3
3 3
340 420
6 x 18 6 x 18
140 x 130 140 x 130
x 320 x 400
9,5 13,4
www.scheppach.com

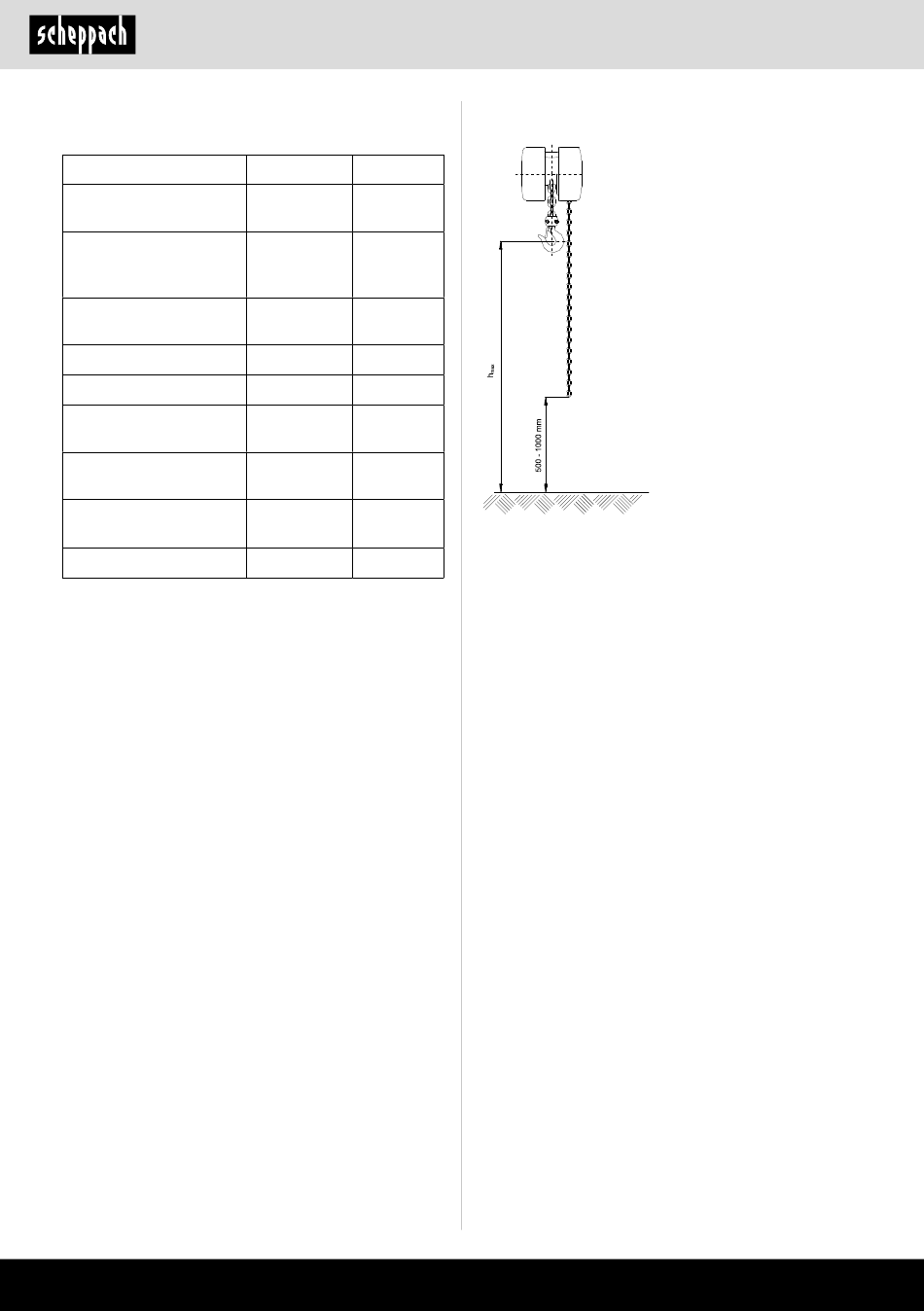

Nastavljanje ročne verige
1. Preden boste z verižnim vitlom dvignili breme, se
seznanite s funkcijo „brez bremena" na vašem ve-
rižnem vitlu.
2. Preverjanje zavornega sistema
Zavore preizkušajte na naslednji način:
• Pritrdite breme.
• Dvignite breme.
• Breme dvigujte in spuščajte na različne viši-
ne.
• Preverite, če je nošenje bremena zagotovlje-
no v vsakem položaju.

8. Zgradba in upravljanje

1. Poskrbite za varno pritrditev verižnega vitla. Pri iz-
biri pritrdilnega mesta bodite zelo kritični, treba je
izbrati takšno pritrdilno mesto, ki prenese dvojno
obremenitev. Če niste sigurni, da je izbrano mesto
ustrezno, izberite drugo mesto.
2. Verižni vitel je treba pritrditi tako, da se med upora-
bo ne more premakniti.
3. Zaskočni ključavnici na pritrdilnem kavlju ter na
bremenskem kavlju morata biti zmeraj zaprti.
4. Največja višina pritrdilnega mesta ne sme znašati
več kot 3,5 m.
Dvigovanje bremen (sl. 5)
Na sprednji strani verižnega vitla se nahaja vtisnjena
puščica z oznako „U". Na tem mestu verižnega vitla
vlecite ročno verigo (2), da dvignete breme. (sl. 5/B).
Verižni vitel je dobavljen z
ročno verigo, katere dolži-
na ustreza hodu verižnega
vitla. Pri običajni namestitvi
izpolnjuje pogoj ustrezne
nastavitve konca verige. V
primerih, v katerih dolžina
ročne verige ne ustreza
predpisanim pogojem, je
treba verigo skrajšati ali po-
daljšati.
m
Spremembe na napravi
lahko opravlja samo stro-
kovna delavnica.
