Toto zařízení není určeno k tomu, aby ho používaly
osoby (včetně dětí) se sníženými fyzickými, senzoric-
kými nebo duševními schopnostmi nebo s nedostateč-
nými zkušenostmi anebo znalostmi, ledaže by jejich
bezpečnost zajistily kompetentní osoby svým dozorem
nebo by zajistily instruktáž, jak se toto zařízení obslu-
huje. Je nutné hlídat děti, aby si se zařízením nehrály.
6. Technické údaje
Max. ø uchycení upev-
ňovacího háku mm
Max. ø uchycení závěs-
ného háku mm
Jmenovité zatížení kg
Max. výška zdvihu m
Délka řetězu m
Vynaložení sil při plném
zatížení Nm
Velikost řetězu ke zve-
dání břemen mm
Rozměry D x Š x V mm
Hmotnost kg (cca)
Technické změny vyhrazeny!
7. Před uvedením do provozu
• Otevřete balení a opatrně vyjměte zařízení.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte zařízení a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
m
POZOR
Zařízení a obalové materiály nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným součástmi si ne-
smějí hrát děti! Hrozí nebezpečí spolknutí těchto
věcí a udušení!
60 | CZ
CB01 CB02
23 27
23 27
1000 2000
3 3
3 3
340 420
6 x 18 6 x 18
140 x 130 140 x 130
x 320 x 400
9,5 13,4
www.scheppach.com

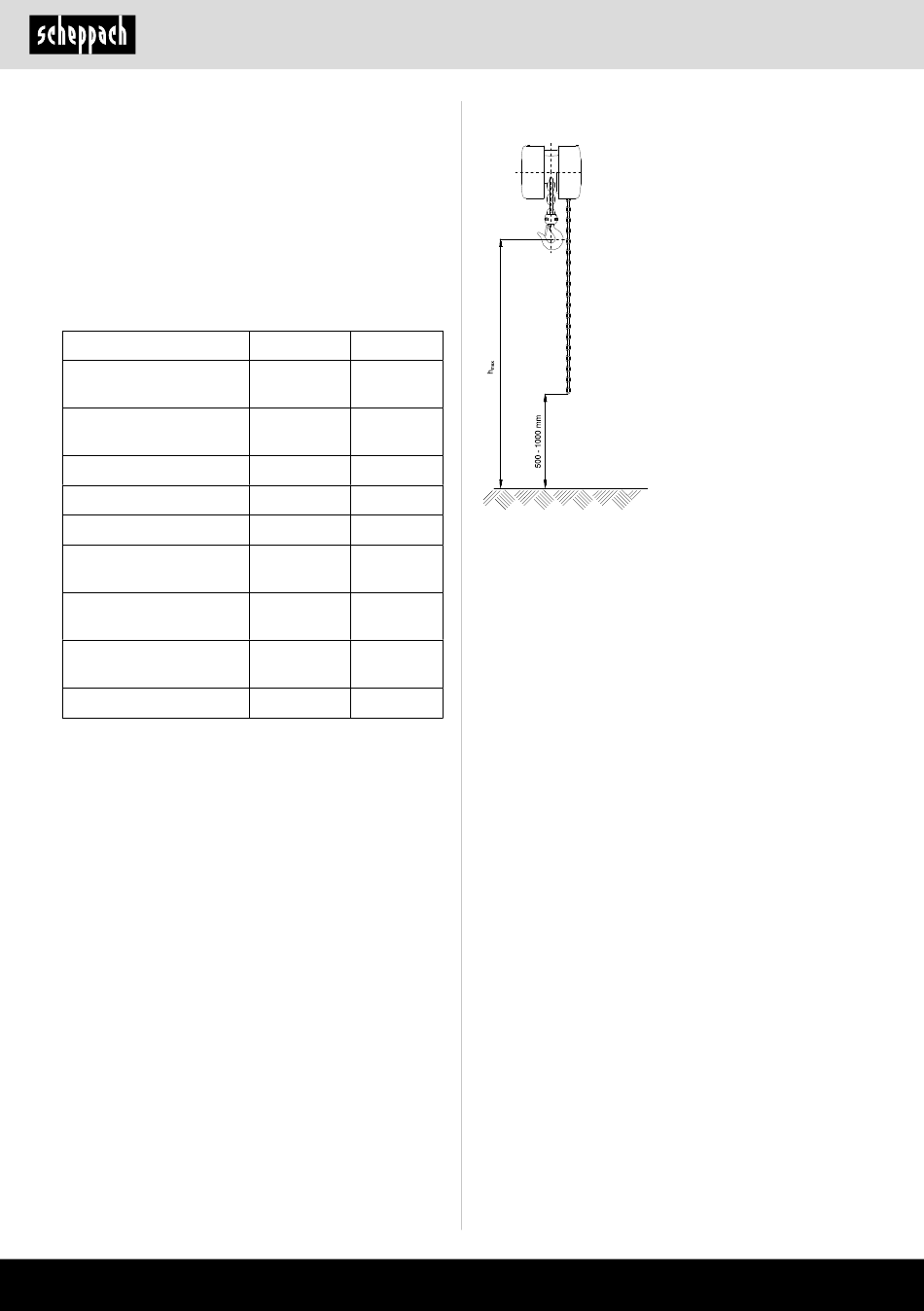

Nastavení ručního řetězu
1. Než začnete zvedat břemeno pomocí řetězového
kladkostroje, měli byste se seznámit s funkcí řetě-
zového kladkostroje „bez břemena".
2. Kontrola brzdového systému
Brzdy je nutné testovat následovně:
• Zavěste břemeno.
• Zvedněte břemeno.
• Břemeno zvedejte a spouštějte v různých výš-
kách.
• Testujte, jestli se břemeno v každé pozici za-
staví.
8. Montáž a obsluha
1. Je nutné zajistit bezpečné upevnění řetězového
kladkostroje. Při výběru místa pro upevnění buďte
velmi kritičtí, je nutné zvolit místo pro upevnění,
které vydrží dvojité zatížení. Pokud si nejste jistí,
zda je zvolené místo vhodné, zvolte prosím jiné
místo.
2. Řetězový kladkostroj je nutné upevnit tak, aby se
během používání nemohla změnit jeho poloha.
3. Zámek se západkou na upevňovacím háku i na
závěsném háku musí být při obsluze vždy zavřený.
4. Maximální výška dorazového bodu nesmí být vyš-
ší než 3,5 m.
Zvedání břemen (obr. 5)
Na přední straně řetězového kladkostroje je vyražená
šipka s označením „U". Zatáhněte za ruční řetěz (2) na
Řetězový kladkos troj se
dodává s ručním řetězem,
jeho délka odpovídá zdvihu
řetězového kladkostroje.
Při normální instalaci spl-
ňuje podmínku správného
nastavení konce řetězu. V
případech, kdy délka ruční-
ho řetězu nevyhovuje pře-
depsaným podmínkám, je
nutné řetěz zkrátit nebo
prodloužit.
m
Změny na zařízení ne-
chte provádět pouze odbor-
nou dílnu.
