Tekniske Data; Før Ibrugtagning; Opbygning Og Betjening - Scheppach CB01 Instruction Manual

m
Dette apparat er ikke beregnet til at blive brugt af
personer (inkl. børn) med begrænsede fysiske, senso-
riske eller psykiske evner eller manglende erfaring og/
eller viden, medmindre de overvåges af en sikkerheds-
ansvarlig person eller modtager instruktioner fra denne
person om, hvordan apparatet skal anvendes. Hold øje
med børn for at sikre, at de ikke leger med maskinen.

6. Tekniske data

Maks. ø optagelse fast-
gørelseskrog mm
Maks. ø optagelse
lastkrog mm
Nominel løftelast kg
Maks. løftehøjde m
Kædelængde m
Opbud af kraft ifm. fuld
belastning Nm
Størrelse lastløftekæde
mm
Mål L x B x H mm
Vægt kg (ca.)
Forbehold for tekniske ændringer!
7. Før ibrugtagning
• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
m
PAS PÅ
Apparatet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
138 | DK
CB01 CB02
23 27
23 27
1000 2000
3 3
3 3
340 420
6 x 18 6 x 18
140 x 130 140 x 130
x 320 x 400
9,5 13,4
www.scheppach.com

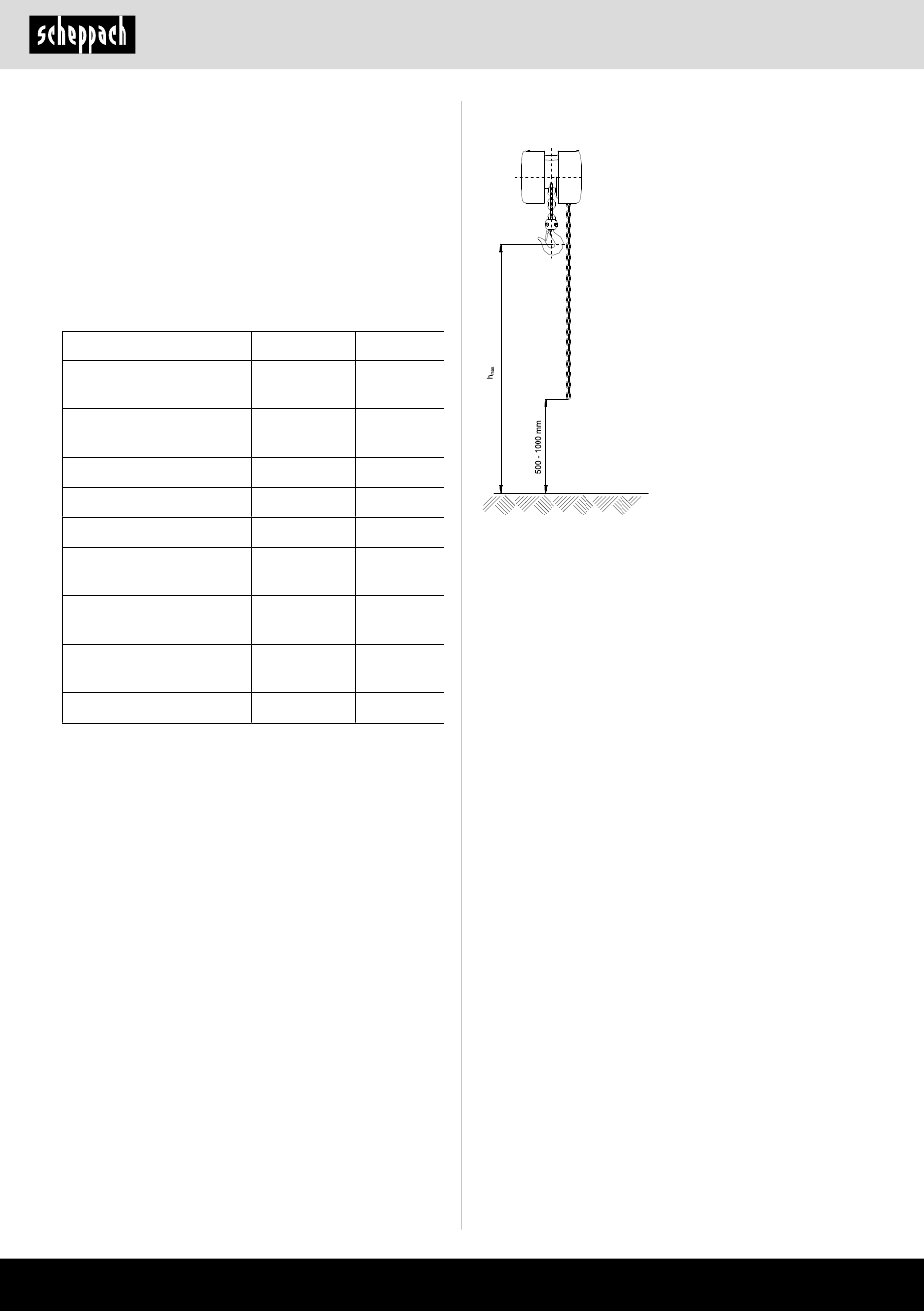

Indstilling af håndkæden
1. Inden der løftes laster med kædetrækket, skal
operatørpersonalet være gjort fortroligt med kæ-
detrækkets funktionsmåde "uden last".
2. Bremsesystemkontrol
Bremsetest udføres på følgende måde:
• Hæng last på.
• Løft last.
• Løft og sænk last i forskellige højder.
• Test, om det er muligt at holde lasten i enhver
position.

8. Opbygning og betjening

1. Sørg for, at lasten er sikkert anhugget til kæde-
trækket. Vær meget kritisk, når du vælger anhug-
ningssted; der skal vælges et anhugningssted,
som kan klare den dobbelte belastning. Hvis du
ikke er sikker på, om det valgte sted er det rigtige,
skal du vælge et andet.
2. Kædetrækket skal anhugges således, at det ikke
kan ændre position under drift.
3. Snaplåsen på anhugningskrogen og på lastkrogen
skal altid være lukket under brugen.
4. Den maks. højde for anhugningspunktet må ikke
være mere end 3,5 m.
Løft lasten (fig. 5)
På forsiden af kædetrækket er der indpræget en pil
med betegnelsen "U". Træk i denne side af kædetræk-
ket med håndkæden (2) for at løfte lasten. (fig. 5/B)
Kædetrækket leveres med
en håndkæde, hvis længde
er i forhold til kædetræk-
kets løft. Under normal
installation opfylder den
betingelsen, der gælder
for den rigtige indstilling af
kædeenden. I tilfælde, hvor
håndkædens længde ikke
overholder de foreskrevede
betingelser, bliver man nødt
til at afkorte eller forlænge
kæden.
m
Ændringer på apparatet
må kun gennemføres på et
specialværksted.
