6. Tehnilised andmed

Max ø kinnituskonksu
kinnituspesa mm
Max ø tõstekonksu
kinnituspesa mm
Nimitõstekoormus kg
Max tõstekõrgus m
Keti pikkus m
Jõutarve täiskoormusel
Nm
Suurus, lastitõstekett
mm
Mõõtmed P x L x K mm
Kaal kg (u)
Õigus tehnilisteks muudatusteks reserveeritud!
7. Enne käikuvõtmist
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
m
TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikede-
tailidega mängida! Valitseb allaneelamis- ja läm-
bumisoht!
CB01 CB02
23 27
23 27
1000 2000
3 3
3 3
340 420
6 x 18 6 x 18
140 x 130 140 x 130
x 320 x 400
9,5 13,4
www.scheppach.com

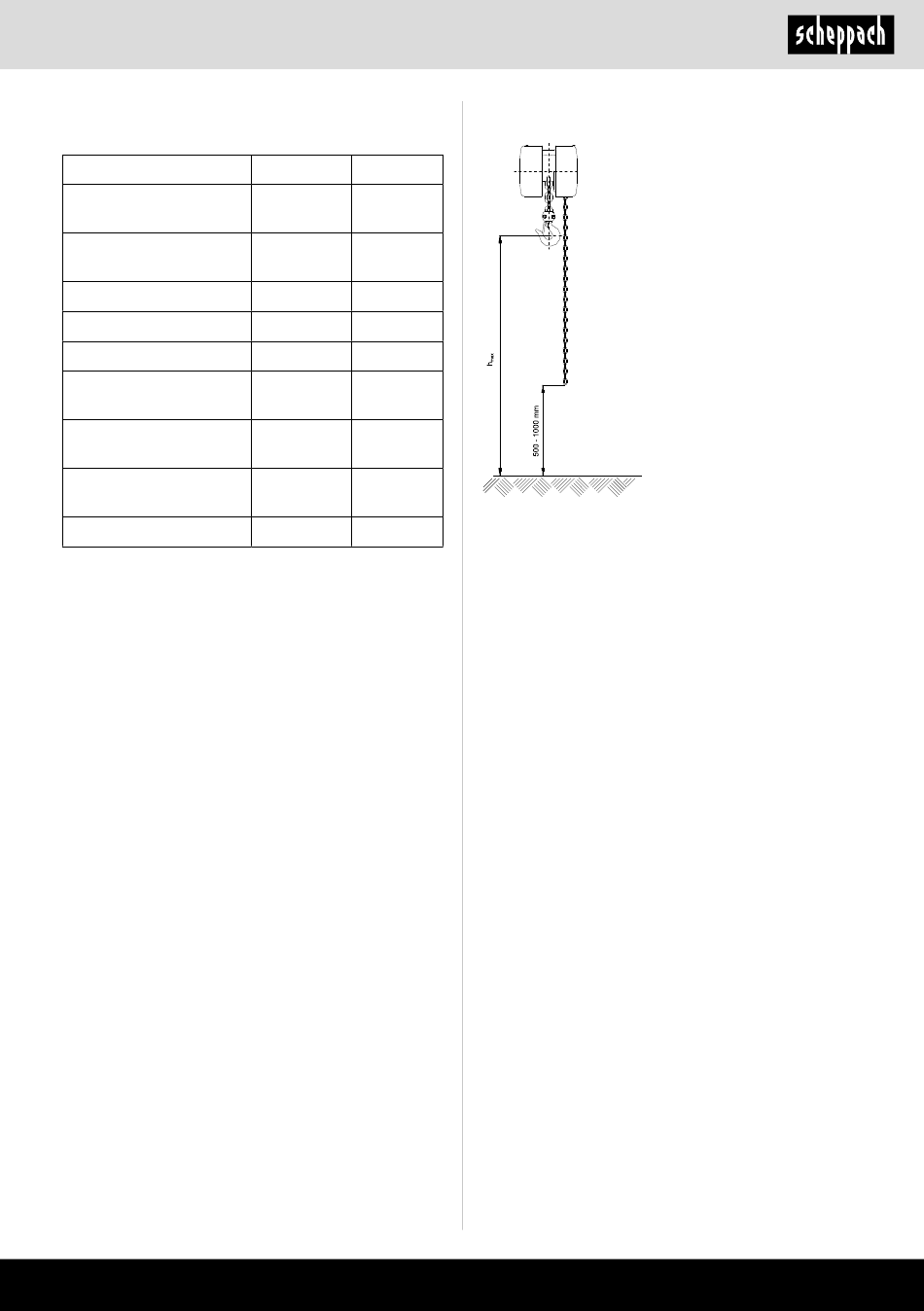

Käsiketi seadistamine
1. Enne kui tõstate kett-taliga lasti, peaksite oma
kett-tali talitlusega "ilma lastita" tutvuma.
2. Pidurisüsteemi kontroll
Piduriteste tuleb viia läbi järgmiselt:
• Riputage last külge.
• Tõstke last üles.
• Langetage ja tõstke lasti erinevatele kõrgus-
tele.
• Testige, kas lasti hoidmine igas positsioonis
on tagatud.
8. Ülespanemine ja käsitsemine
1. Tuleb pöörata tähelepanu kett-tali kindlale kinnitu-
sele. Olge kinnituskoha valikul väga kriitiline; tuleb
valida kinnituskoht, mis peab vastu kahekordsele
koormusele. Kui Te pole kindel, kas väljavalitud
koht on õige, siis valige palun muu koht.
2. Kett-tali tuleb kinnitada nii, et selle positsioon ei
saa kasutamise ajal muutuda.
3. Vedrulukud peavad olema kinnituskonksul ja lasti-
konksul käsitsemisel alati suletud.
4. Haakepunkti maksimaalne kõrgus ei tohi ületada
3,5 m.
Lasti ülestõstmine (joon. 5)
Kett-tali esiküljel asub vermitud nool nimetusega "U".
Tõmmake sellest kohast kett-tali käsiketti (2), et lasti
tõsta. (joon. 5/B)
Kett-tali tarnitakse käsi-
ketiga, mille pikkus sõltub
kett-tali töökäigust. Nor-
maalse installatsiooni kor-
ral täidab see ketiotsa õige
seadistamise tingimust.
Juhtumitel, mil käsiketi pik-
kus ei rahulda ettekirjutatud
tingimusi, on vaja ketti lü-
hendada või pikendada.
m
Laske seadmel muuda-
tusi läbi viia ainult erialatöö-
kojas.
EE | 103
