6. Tekniset tiedot

Kiinnityskoukun
kiinnityksen
maksimihalkaisija (mm)
Kuormakoukun
kiinnityksen
maksimihalkaisija (mm)
Nimelliskuormitus (kg)
Maksimaalinen
nostokorkeus (m)
Ketjun pituus (m)
Voiman tarve täydellä
kuormituksella (Nm)
Kuorman nostoketjun
koko (mm)
Mitat P x L x K (mm)
Paino n. (kg)
Oikeus teknisiin muutoksiin pidätetään!
7. Ennen käyttöönottoa
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau-
rioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
m
HUOMIO
Laite ja pakkausmateriaalit eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutumi-
nen nieluun ja tukehtuminen!
CB01 CB02
23 27
23 27
1000 2000
3 3
3 3
340 420
6 x 18 6 x 18
140 x 130 140 x 130
x 320 x 400
9,5 13,4
www.scheppach.com

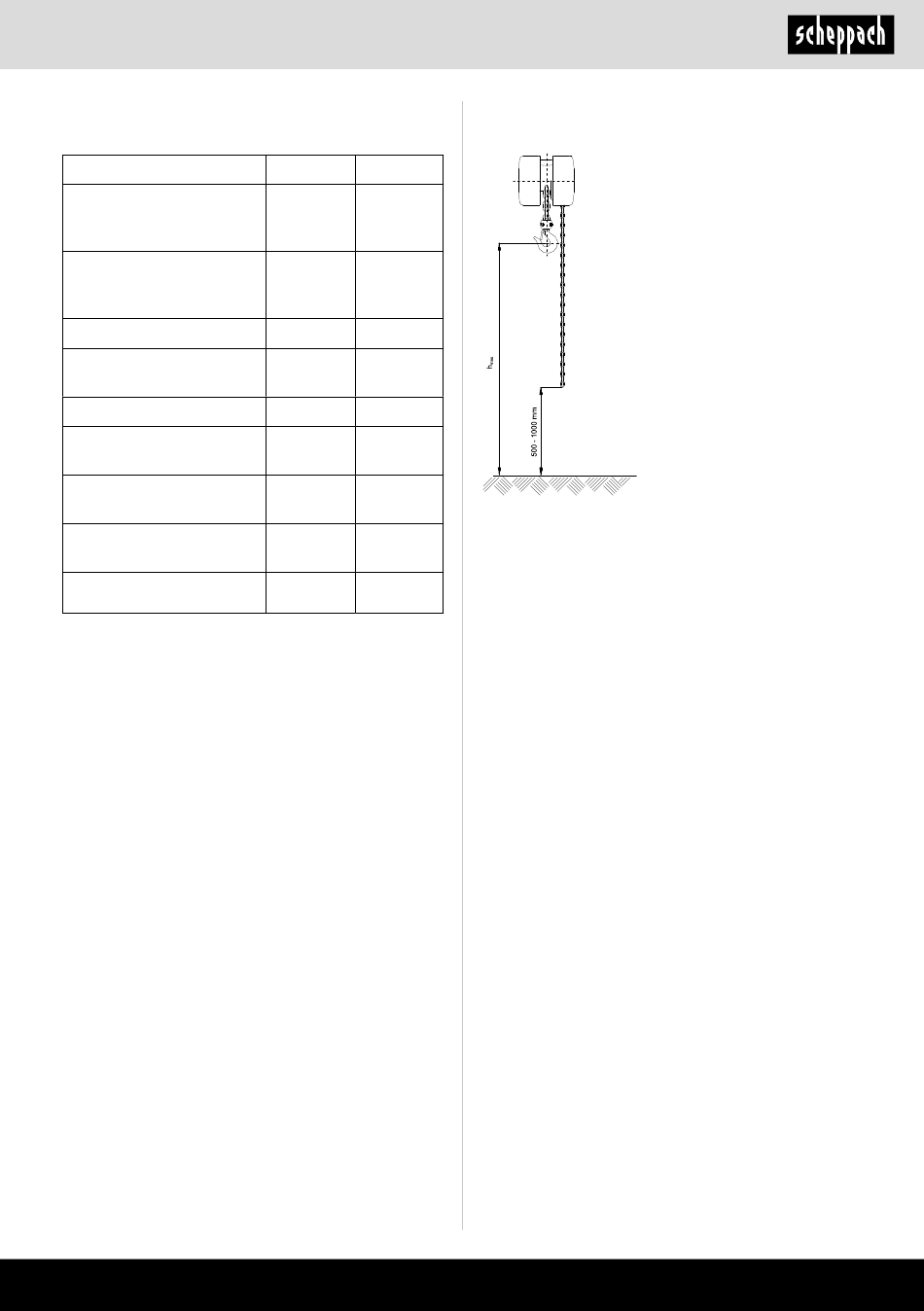

Käsiketjun asetus
1. Ennen kuin ketjutaljalla nostetaan kuormaa, on pe-
rehdyttävä ketjutaljan toimintaan "ilman kuormaa".
2. Jarrujärjestelmän tarkastus
Suorita jarrutesti seuraavasti:
• Kiinnitä kuorma.
• Nosta kuorma.
• Nosta ja laske kuorma erilaisiin korkeuksiin.
• Testaa, onko kuorman pito kussakin asennos-
sa taattu.
8. Rakenne ja käyttö
1. Ketjutaljan turvallinen kiinnitys on varmistettava.
Ole erityisen tarkka valitessasi kiinnityskohtaa.
On valittava sellainen kiinnityskohta, joka kestää
kaksinkertaisen kuormituksen. Jos olet epävarma
siitä, onko jokin kohta sopiva, valitse toinen kohta.
2. Ketjutalja on kiinnitettävä siten, että sen asento ei
voi muuttua käytön aikana.
3. Kiinnityskoukussa ja kuormakoukussa olevan
potkujousilukon on oltava käytön aikana aina lu-
kittuna.
4. Kiinnityskohdan suurin korkeus ei saa olla yli 3,5
m.
Kuorman nostaminen (kuva 5)
Ketjutaljan etupuolella on kaiverrettu nuoli, jonka yh-
teydessä on merkintä "U". Vedä ketjutaljan tällä puolel-
la käsiketjua (2) nostaaksesi kuormaa. (Kuva 5/B)
Ketjutalja toimitetaan varus-
tettuna käsiketjulla, jonka
pituus on suhteessa ketju-
taljan iskunpituuteen. Nor-
maalissa asennuksessa se
täyttää ketjun pään oikean
asetuksen vaatimukset. Ta-
pauksissa, joissa käsiketjun
pituus ei vastaa määritettyjä
olosuhteita, on ketjua lyhen-
nettävä tai pidennettävä.
m
Laitteeseen tehtävät
muutokset on teetettävä am-
mattikorjaamossa.
FI | 131
