TMSV
CARATTERISTICHE GENERALI
La targa vocale TMSV è' stata progettata e costruita con tecnologia LED che garantisce un'elevata riflessione
luminosa ed affidabilità nel tempo.
Per attivare le segnalazioni di allarme dovrà essere alimentato uno degli ingressi (A,B o C) con tensione di 12V o
24V selezionabile tramite ponticello JP2.
Se si desidera avere più di un messaggio in sequenza è possibile alimentare secondo l'ordine preferito i vari
ingressi. Può essere attivo un solo ingresso per volta.
L'attivazione simultanea di due o più ingressi arresta la riproduzione acustica della targa.
CARATTERISTICHE TECNICHE
Tensione di alimentazione .................................. 12 Vdc o 24 Vdc selezionabile tramite ponticello JP2
Grado di protezione ............................................ IP 40
Dimensioni (in mm) ............................................. 360x150x70
Materiale involucro.............................................. ABS autoestinguente V0
Colore involucro .................................................. RAL 9003, Frontale trasparente
Pressione acustica del buzzer ............................ > 75dB @ 1 m (tipico)
Frequenza acustica del buzzer........................... 1,1 KHz ± 50 Hz ; 950 Hz ± 50 Hz
Temperatura di funzionamento........................... - 10°C ÷ + 55°C
Consumo a riposo............................................... 35 mA @ 24 Vdc
Consumo massimo (allarme).............................. < 500 mA @24 Vdc (tipico 400 mA @ 24 Vdc)
Frequenza di lampeggio ..................................... 1Hz ± 20%
Fusibile............................................................... Fast 1 A
I pittogrammi applicabili sulle targhe sono i seguenti:
•
ALLARME INCENDIO
•
FIRE ALARM
•
EVACUARE IL LOCALE
•
SPEGNIMENTO IN CORSO
•
ALLARME GAS
Modalità di montaggio pittogrammi sulla targa:
•
Sganciare il coperchio dal fondo agendo sulle linguette di incastro;
•
Sganciare il frontale trasparente dal coperchio agendo sulle linguette di incastro;
•
Inserire il pittogramma desiderato.
•
Riagganciare frontale trasparente sul coperchio e lo stesso sul fondo rispettando le frecce di allineamento
Progettato da / Designed by Elkron S.p.A (Made in P.R.C)
Sede - Via Cimarosa,39 – 10154 Torino (TO) - ITALY
Tel.+39 011 3986711 – Fax +39 011 3986790
www.elkron.it

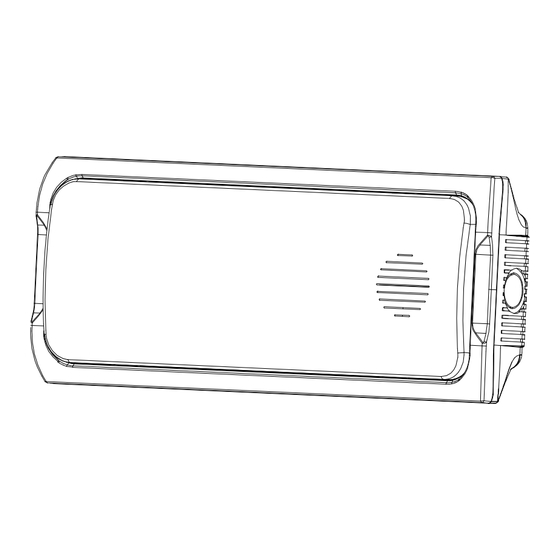

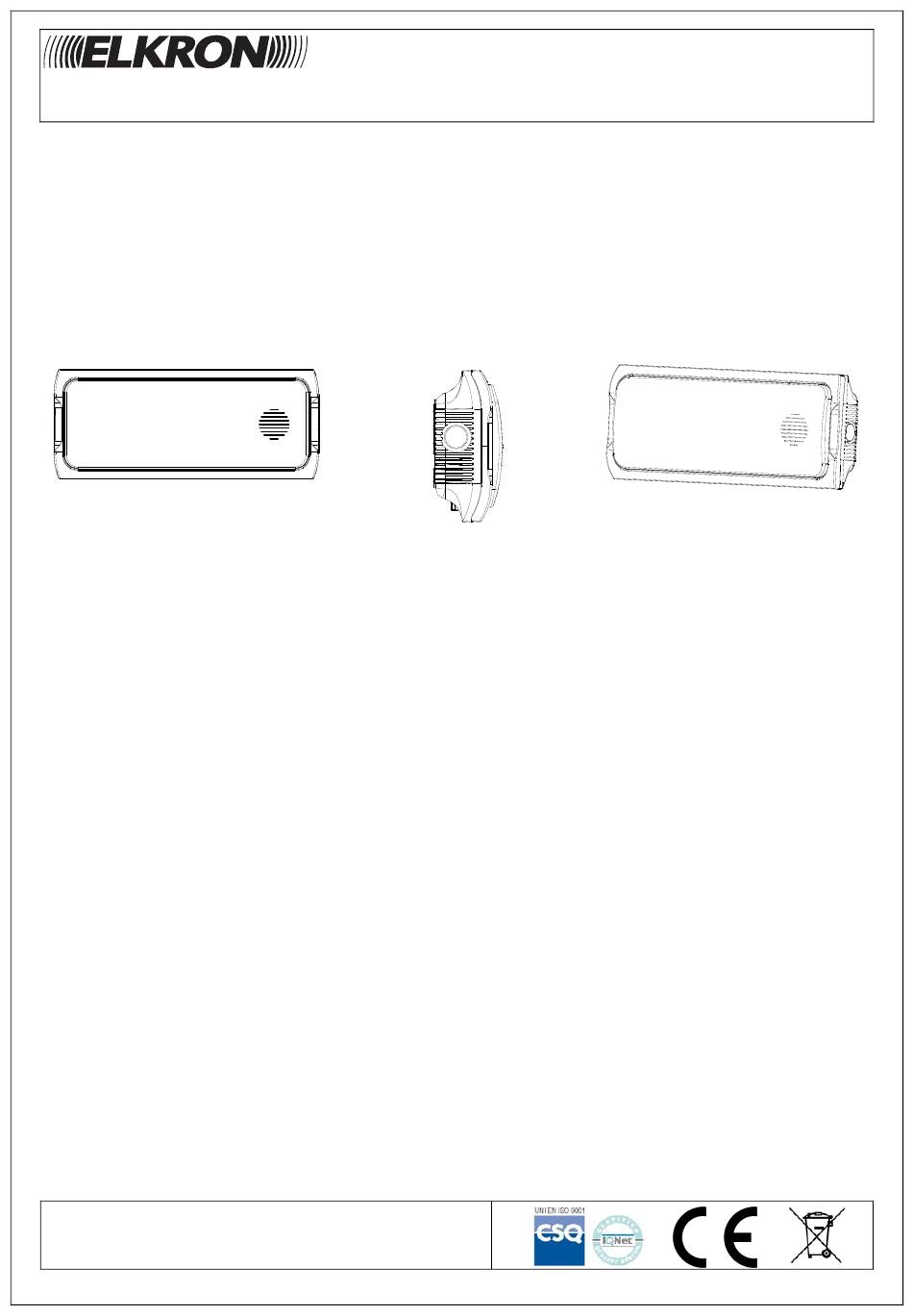

TARGA MONOFACCIALE CON MODULO VOCALE
MONOSIDE PLATE WITH VOCAL MODULE
