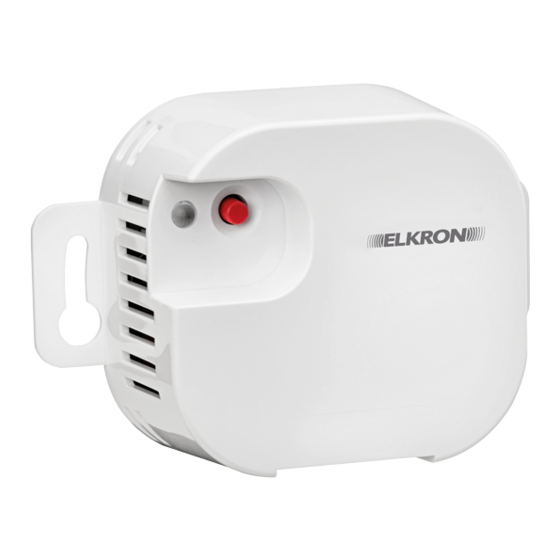

ITALIANO
1. LED
2. Tasto funzione
3. Ingresso Neutro alimentazione 230Vca (N)
4. Ingresso Fase alimentazione 230Vca (L)
5. Morsetto per pulsante locale S2 (chiusura
tapparella)
6. Morsetto per pulsante locale S1 (apertura
tapparella)
7. Uscita per motore tapparella O1 (apertura
tapparella)
8. Uscita per motore tapparella O2 (chiusura
tapparella)
LED
Fornisce informazioni sullo stato del modulo.
1 lampeggio: reset del modulo
2 lampeggi: il dispositivo è stato appreso correttamente nel sistema
Un lampeggio ogni 20 minuti: il dispositivo ha perso la connessione al sistema
Lampeggio per 8 minuti: dispositivo in modalità calibrazione
Tasto Funzione
Una pressione: trasmette un segnale di supervisione
Pressione per 3÷8 secondi: attiva la Calibrazione manuale
Pressione per 10 secondi fino al lampeggio del LED: reset del modulo o invio codice di apprendimento
Collegamenti

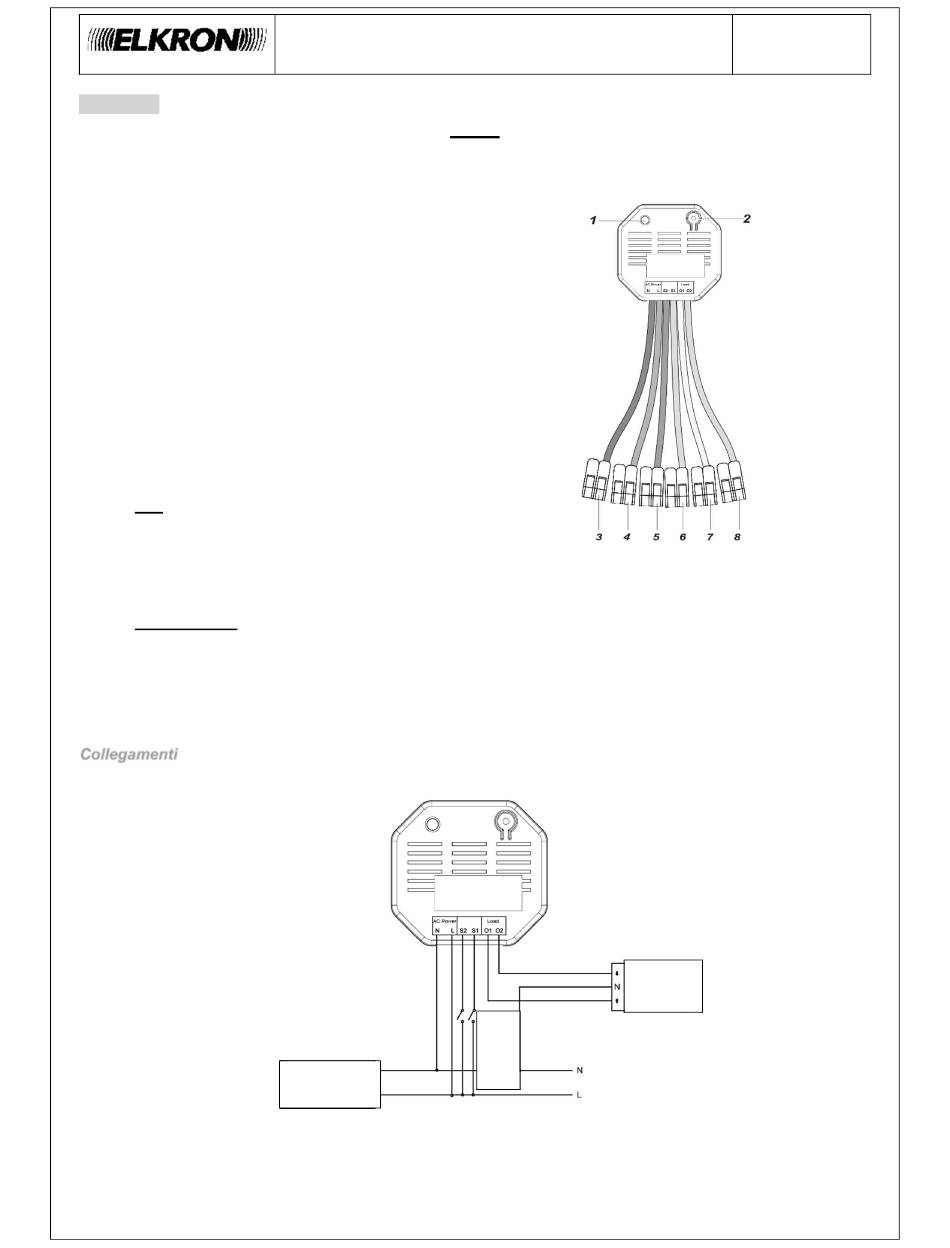

Lo schema mostra come collegare il modulo tapparella T600.
NOTA BENE: se nell'impianto sono presenti pulsanti locali per la motorizzazione della tapparella, collegarli ai morsetti S1 e S2.
GUIDA RAPIDA
T600
MODULO CONTROLLO TAPPARELLA
Alimentazione
230Vac
Motore
tapparella
Pul
santi
(opzi
onali
)
DS80HA04-002D
Advertisement
Table of Contents
Related Manuals for Elkron T600
Summary of Contents for Elkron T600
- Page 1 Una pressione: trasmette un segnale di supervisione Pressione per 3÷8 secondi: attiva la Calibrazione manuale Pressione per 10 secondi fino al lampeggio del LED: reset del modulo o invio codice di apprendimento Collegamenti Lo schema mostra come collegare il modulo tapparella T600. Motore tapparella santi...
- Page 2 “30 secondi”, mentre il tempo di apertura sarà “40 secondi”. In funzionamento normale, quando il modulo T600 riceverà un comando di chiusura, il tempo impiegato sarà di 30 secondi, viceversa, per l’apertura sarà di 40 secondi.
- Page 3 Connect O1 terminal of T600 to the Open terminal of the Shutter Motor. Connect O2 terminal of T600 to the Close terminal of the Shutter Motor. (Optional local switch) Connect S1 and S2 terminals of T600 to the L terminal of Power Supply.
- Page 4 Calibration The calibration can be also done with the means of the programming local interface (see dedicated control panel manual). Calibrate the activation according to procedure below: 1. Before calibration, the external local switches must be connected to the Shutter Control. 2.
- Page 5 SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, URMET S.p.A. declares that the radio equipment type: SHUTTER CONTROL T600 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.elkron.com.
- Page 6 4 minutes. Pour que le module T600 fonctionne correctement, le temps d'activation doit être calibré. Avant d’effectuer le calibrage, raccorder les boutons locaux aux bornes S1-S2 du module T600 (ou bien utiliser les commandes du clavier de la centrale). Après cette opération, procéder comme suit : Activer le mode Calibrage en maintenant la touche de fonction enfoncée pendant 3÷8 avant de la relâcher : le moteur du...
- Page 7 “30 secondes” et celui d’ouverture de “40 secondes”. En mode de fonctionnement normal, lorsque le module T600 recevra une commande de fermeture, le temps nécessaire sera de 30 secondes et, inversement, il sera de 40 secondes pour l’ouverture.
- Page 8 DÉCLARATION DE CONFORMITÉ UE SIMPLIFIÉE Le fabricant, URMET S.p.A., déclare que le type d’équipement radio : MODULE DE COMMANDE STORE T600 est conforme à la Directive 2014/53/UE. Le texte intégral de la Déclaration de conformité UE est disponible sur le site Web suivant : www.elkron.com.
