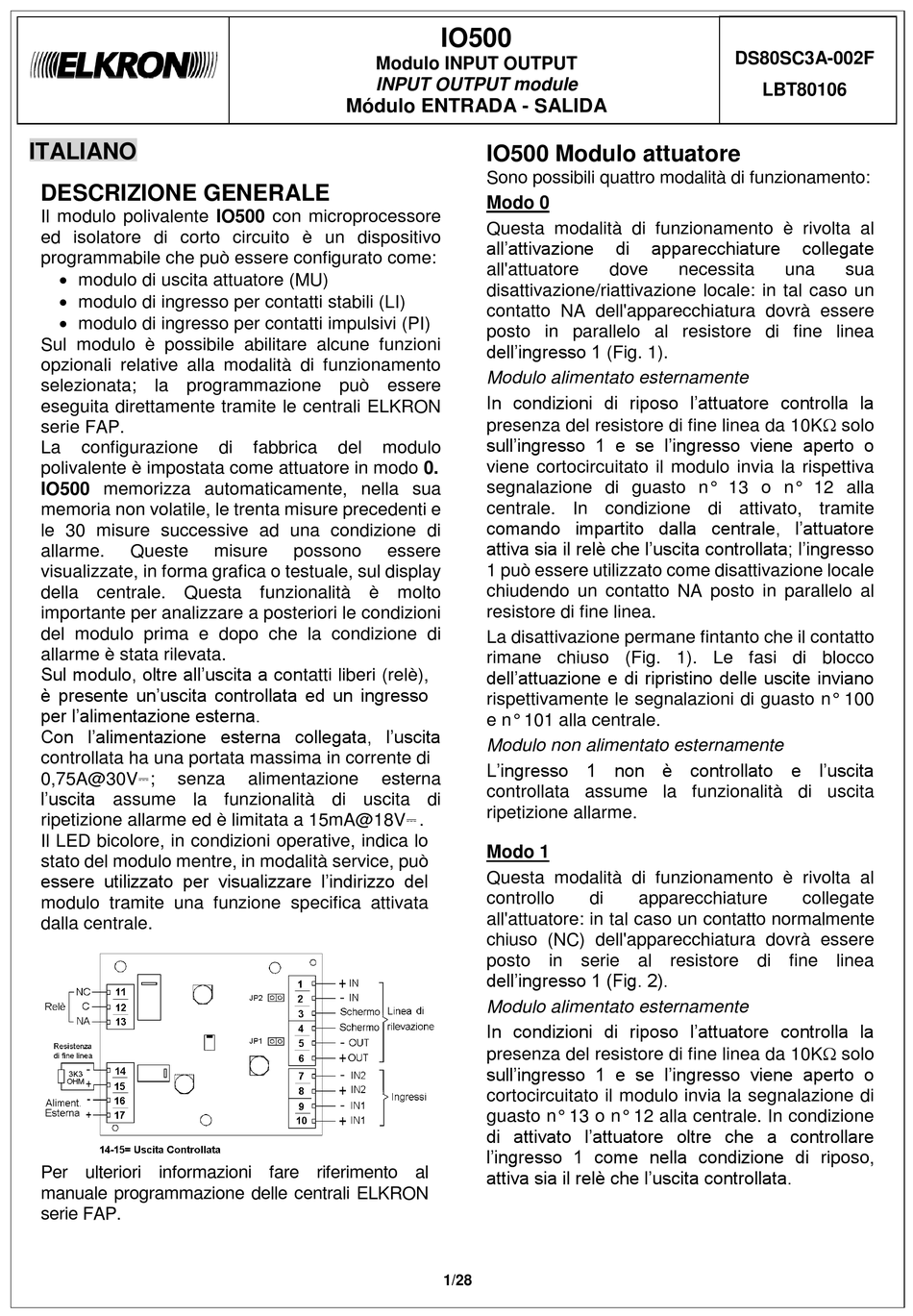

ITALIANO
DESCRIZIONE GENERALE

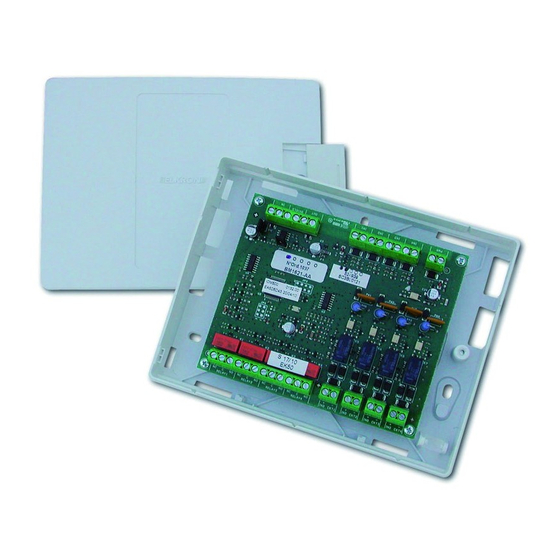

Il modulo polivalente IO500 con microprocessore
ed isolatore di corto circuito è un dispositivo
programmabile che può essere configurato come:
modulo di uscita attuatore (MU)
modulo di ingresso per contatti stabili (LI)
modulo di ingresso per contatti impulsivi (PI)
Sul modulo è possibile abilitare alcune funzioni
opzionali relative alla modalità di funzionamento
selezionata; la programmazione può essere
eseguita direttamente tramite le centrali ELKRON
serie FAP.
La
configurazione
polivalente è impostata come attuatore in modo 0.
IO500 memorizza automaticamente, nella sua
memoria non volatile, le trenta misure precedenti e
le 30 misure successive ad una condizione di
allarme.
Queste
visualizzate, in forma grafica o testuale, sul display
della centrale. Questa funzionalità è molto
importante per analizzare a posteriori le condizioni
del modulo prima e dopo che la condizione di
allarme è stata rilevata.
Sul modulo, oltre all'uscita a contatti liberi (relè),
è presente un'uscita controllata ed un ingresso
per l'alimentazione esterna.
Con l'alimentazione esterna collegata, l'uscita
controllata ha una portata massima in corrente di
0,75A@30V⎓;
senza
l'uscita assume la funzionalità di uscita di
ripetizione allarme ed è limitata a 15mA@18V⎓.
Il LED bicolore, in condizioni operative, indica lo
stato del modulo mentre, in modalità service, può
essere utilizzato per visualizzare l'indirizzo del
modulo tramite una funzione specifica attivata
dalla centrale.
Per ulteriori informazioni fare riferimento al
manuale programmazione delle centrali ELKRON
serie FAP.
Modulo INPUT OUTPUT
INPUT OUTPUT module
Módulo ENTRADA - SALIDA
di
fabbrica
del
modulo
misure
possono
alimentazione
esterna
IO500
IO500 Modulo attuatore
Sono possibili quattro modalità di funzionamento:
Modo 0
Questa modalità di funzionamento è rivolta al
all'attivazione
all'attuatore
disattivazione/riattivazione locale: in tal caso un
contatto NA dell'apparecchiatura dovrà essere
posto in parallelo al resistore di fine linea
dell'ingresso 1 (Fig. 1).
Modulo alimentato esternamente
In condizioni di riposo l'attuatore controlla la
presenza del resistore di fine linea da 10K solo
sull'ingresso 1 e se l'ingresso viene aperto o
viene cortocircuitato il modulo invia la rispettiva
segnalazione di guasto n° 13 o n° 12 alla
centrale. In condizione di attivato, tramite
comando impartito dalla centrale, l'attuatore
attiva sia il relè che l'uscita controllata; l'ingresso
essere
1 può essere utilizzato come disattivazione locale
chiudendo un contatto NA posto in parallelo al
resistore di fine linea.
La disattivazione permane fintanto che il contatto
rimane chiuso (Fig. 1). Le fasi di blocco
dell'attuazione e di ripristino delle uscite inviano
rispettivamente le segnalazioni di guasto n° 100
e n° 101 alla centrale.
Modulo non alimentato esternamente
L'ingresso 1 non è controllato e l'uscita
controllata assume la funzionalità di uscita
ripetizione allarme.
Modo 1
Questa modalità di funzionamento è rivolta al
controllo
all'attuatore: in tal caso un contatto normalmente
chiuso (NC) dell'apparecchiatura dovrà essere
posto in serie al resistore di fine linea
dell'ingresso 1 (Fig. 2).
Modulo alimentato esternamente
In condizioni di riposo l'attuatore controlla la
presenza del resistore di fine linea da 10K solo
sull'ingresso 1 e se l'ingresso viene aperto o
cortocircuitato il modulo invia la segnalazione di
guasto n° 13 o n° 12 alla centrale. In condizione
di attivato l'attuatore oltre che a controllare
l'ingresso 1 come nella condizione di riposo,
attiva sia il relè che l'uscita controllata.
1/28
DS80SC3A-002F
LBT80106
di
apparecchiature
dove
necessita
di
apparecchiature
collegate
una
sua
collegate
