If you need to restore the default settings, you can right-
click the shortcut menu, choose "Shut down the system"
then click on "Restore Default" to restore the default
settings.
About Default
• Factory default super administrator account: admin
• The factory default password of admin is admin.
• The factory default automatically overwrites the
previous recording data when the hard disk
recording is full.
• The device starts the boot wizard by default.
Pairing Additional Camera/s
• Plug in the additional camera to a wall socket.
• Right click on the screen with your mouse.
• Click on "Pair IP Camera"
• Click on "Pair" on one of unused channels.
• You will now be prompted to long press the pairing
button on the camera.
• Press and hold in the pairing button on the camera
for approx. 6 seconds. When this is successful the
MAC address will be visible in the pairing menu.
Press "OK".
• The General settings can be edited if desired, for
further instructions, please see the complete manual
on our website.
Adding a User and Changing a Password
• You can add users and change passwords by right
clicking on the mouse to open the menu then click
on "Main Menu' then on USER. Edit the User and
press Next.
• Your Password can be composed of numbers,
characters and dots, *, #, and the length cannot
exceed 12 characters.
• If you have forgotten your password, you can click
on the screen to retrieve it, the system will
automatically generate a random code. Send the
random code to the customer service of the supplier,
and request a new login password.
MORE INFORMATION
More information is available at the following internet
address: www.smartwares.eu and search for Wireless
Camera Set CMS-30603
Gebruiksaanwijzing
NL

BESCHRIJVING VAN ONDERDELEN

1. Antenne
2. Infrarood-ledlampjes
3. Lens
4. Dag-/nachtsensor
5. Verstelbare bevestigingssteun
6. Microfoon
7. Stroomaansluiting (camera)
8. Koppelingsknop
9. Stroomadapter (camera)
10. Lcd-scherm
11. Stroom/indicator-led
12. Aan/uitknop voor scherm
13. Luidspreker
14. Standaard
15. Harde schijf
16. USB-slot voor muis
17. HDMI-poort (niet voor gebruik met dit model)
18. Stroom/netwerkadapter-poort
19. Stroom/netwerkadapter
20. Stroomaansluiting (monitor)
21. Netwerkaansluiting (monitor)
22. Stroomadapter (monitor)
23. USB-muis
24. UTP Netwerkkabel (1 meter)
AANSLUITING EN INSTALLATIE
Voor je de camera/s monteert is het aan te bevelen ze
eerst op de monitor aan te sluiten. Er kunnen tot 8
camera's aan de monitor gekoppeld worden. Deze set
wordt geleverd met 4 vooraf gekoppelde camera's. Als je
extra camera's wilt koppelen, volg dan de instructies
onder het hoofdstuk "Extra camera's koppelen".
1. Schroef de antenne op de camera/s.
2. Sluit de stroomadapter van de camera/s (8) aan op
de stroomaansluiting van de camera/s (7).
3. Steek de stekker van de camera/s in de
wandcontactdozen.
4. Bevestig desgewenst de standaard aan de
achterkant van de monitor.
5. Sluit de voedingsadapter van de monitor (22) aan op
de voedingspoort (20) van de voedings-/
netwerkadapter (19).
6. Sluit de UTP-kabel van je router aan op de UTP-
poort van de voedings-/netwerkadapter (21).
7. Sluit de voedings-/netwerkadapter (19) aan op de
monitor.
8. Sluit de adapter van de monitor aan op een
stopcontact.
9. Het apparaat start automatisch op en is klaar om in
te loggen als het inlogmenu op de monitor
verschijnt.

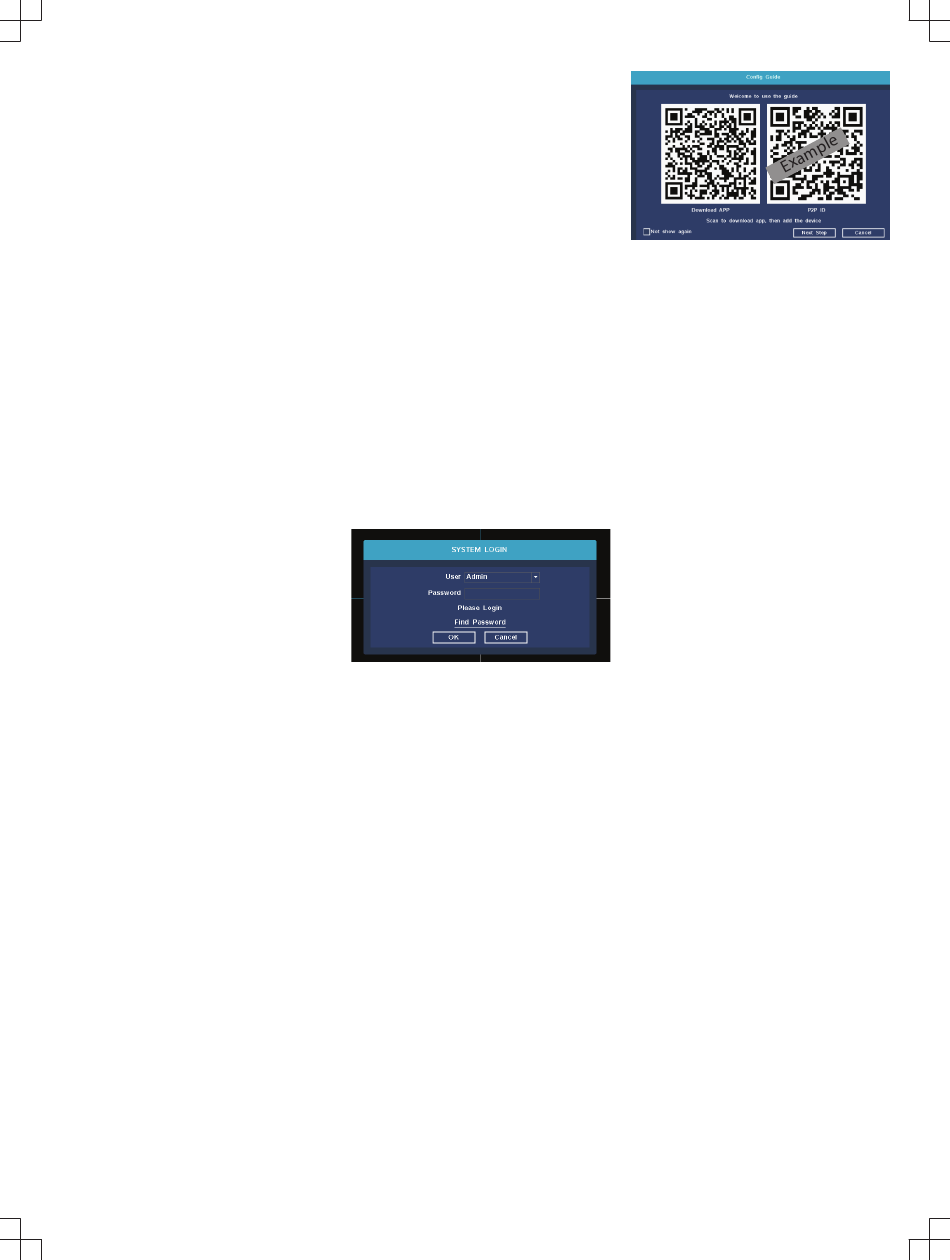

Log in
Als de monitor ingeschakeld is, wordt je gevraagd in te
loggen -.
1. Klik met de linkermuisknop op het invoerveld
gebruikersnaam en voer de gebruikersnaam van de
lokale login in, de standaard in de fabriek ingestelde
gebruikersnaam is admin.
2. Klik met de linkermuisknop op het invoerveld voor
het wachtwoord en voer je wachtwoord in; het
standaard in de fabriek ingestelde wachtwoord is
admin.
3. Klik met de linker muisknop op "OK" om de
aanmelding te voltooien.
4. De Setup wizard verschijnt.
Setup wizard
Na succesvol inloggen opent het systeem automatisch
de "Setup Wizard" interface om je te helpen bij het
creëren van basisinstellingen. Je kunt ervoor kiezen de
standaard instellingen te behouden of ze naar eigen
inzicht te veranderen. Bewerk de gegevens naar wens
en druk op "VOLGENDE" of druk op "OVERSLAAN" en
dan op "OK" om de standaard instellingen te behouden.
De monitor toont nu live beelden van de aangesloten
camera's.
De camera gebruiken met de Smartlife-app
Om de opnamen live te bekijken of opnames vanaf je
smartphone te bekijken, download je de Smartlife-app.
De Smartlife-app downloaden
Als de app al gedownload is kun je deze stap overslaan,
anders download je de Smartlife-app in de Apple
Appstore of Google Play Store.
Optioneel kun je de "Download APP" QR code op de
monitor scannen. Als dit niet op de monitor staat, klik dan
op het pictogram voor de QR-code rechtsboven op je
monitorscherm om de QR-code te openen en te
scannen.
LET OP: De wifi op je mobiele telefoon moet op
hetzelfde netwerk werken als de monitor.
Het apparaat toevoegen aan de app
• Om het apparaat handmatig toe te voegen open je
de Smartlife-app en druk je op de + pictogram en
dan op "Apparaat toevoegen".
• De app zoekt naar apparaten in de buurt. Als "AI
wireless nvr" wordt getoond kies je die door op de
blauwe + pictogram te drukken.
• Je kunt ook de QR-code scanner rechtsboven in de
app gebruiken en de P2PID QR-code op de monitor
scannen. Klik op de pictogram voor de QR-code in
de rechterhoek van het scherm van je monitor en
scan dan de P2PID QR-code.
• Als het apparaat met succes is toegevoegd wordt
het in de app getoond als "AI wireless nvr".
• Volg de instructies in de app om de camera-set aan
je smartphone te koppelen
De camera/s bevestigen
Voor het beste resultaat bij draadloos bereik is het aan te
bevelen de monitor in het midden van de
bewakingsruimte te plaatsen en obstakels tussen de
camera('s) en de monitor te vermijden.
• Bepaal de geschikte plaats om de camera/s te
monteren. Zorg ervoor dat er geen draden of
leidingen in de buurt of binnen de muren zijn.
• Bepaal en markeer de positie van de drie
bevestigingsgaten op de montageplaat.
• Boor drie gaten en steek de drie bijgeleverde
pluggen in de gaten.
• Plaats de montagebeugel over de gaten en gebruik
de bijgeleverde schroeven om de montagebeugel
aan de muur te bevestigen.
Opnemen
De standaard opname-instelling is - Bewegingsdetectie
opname (EVENT).
Om de opname-instellingen te veranderen, ga je naar het
Hoofdmenu door met rechts te klikken op een
willekeurige plaats op het monitorscherm en klik dan op
Opnamemodus.
Fabrieksinstellingen herstellen
Als je de fabrieksinstellingen moet herstellen, kun je met
de rechtermuisknop op het snelmenu klikken, kies "Het
systeem afsluiten" en klik dan op " Fabrieksinstellingen
herstellen" om de fabrieksinstellingen te herstellen.
Over de fabrieksinstellingen
• In de fabriek ingesteld superadministrator account:
admin
• Het in de fabriek ingestelde wachtwoord van admin
is admin.
• In de fabrieksinstelling worden de vorige
opnamegegevens automatisch overschreven als de
harde schijf vol is.
• Het apparaat start standaard de boot wizard.
Koppelen van extra camera's
• Sluit de extra camera aan op een stopcontact.
• Klik met de rechtermuisknop op het scherm.
• Klik op "IP-camera koppelen"
• Klik op "Koppelen" op een van de ongebruikte
kanalen.
• Je wordt nu gevraagd om lang op de
koppelingsknop op de camera te drukken.
